Ovaj je dokument namijenjen proizvođačima uređaja kao što su solarni invertori, hibridni invertori, punjači električnih vozila itd. Integraciju novog uređaja u Reduxi okruženje provodi Reduxi razvojni tim. Proizvođači ipak trebaju pomoći u tom postupku davanjem relevantnih informacija.

1 Što je Reduxi?

Reduxi je pametni sustav za upravljanje energijom (EMS) osmišljen za optimizaciju toka električne energije između proizvodnje, pohrane i potrošnje. Povezuje i upravlja uređajima kao što su hibridni, solarni ili baterijski invertori, punjači električnih vozila, toplinske pumpe, HVAC sustavi i mrežna brojila, čime se energija koristi na najučinkovitiji i najisplativiji način.

Praćenjem u stvarnom vremenu i naprednom optimizacijom Reduxi omogućuje veću vlastitu potrošnju obnovljive energije, smanjuje troškove i podupire stabilnost mreže. U sustavima s baterijskim spremnikom, na primjer, Reduxi usklađuje komunikaciju između sustava za upravljanje baterijom (BMS) i sustava za pretvorbu snage (PCS), no važno je napomenuti da Reduxi sam nije invertor, PCS ni BMS — on je nadređena inteligencija koja njima upravlja i sinkronizira ih.

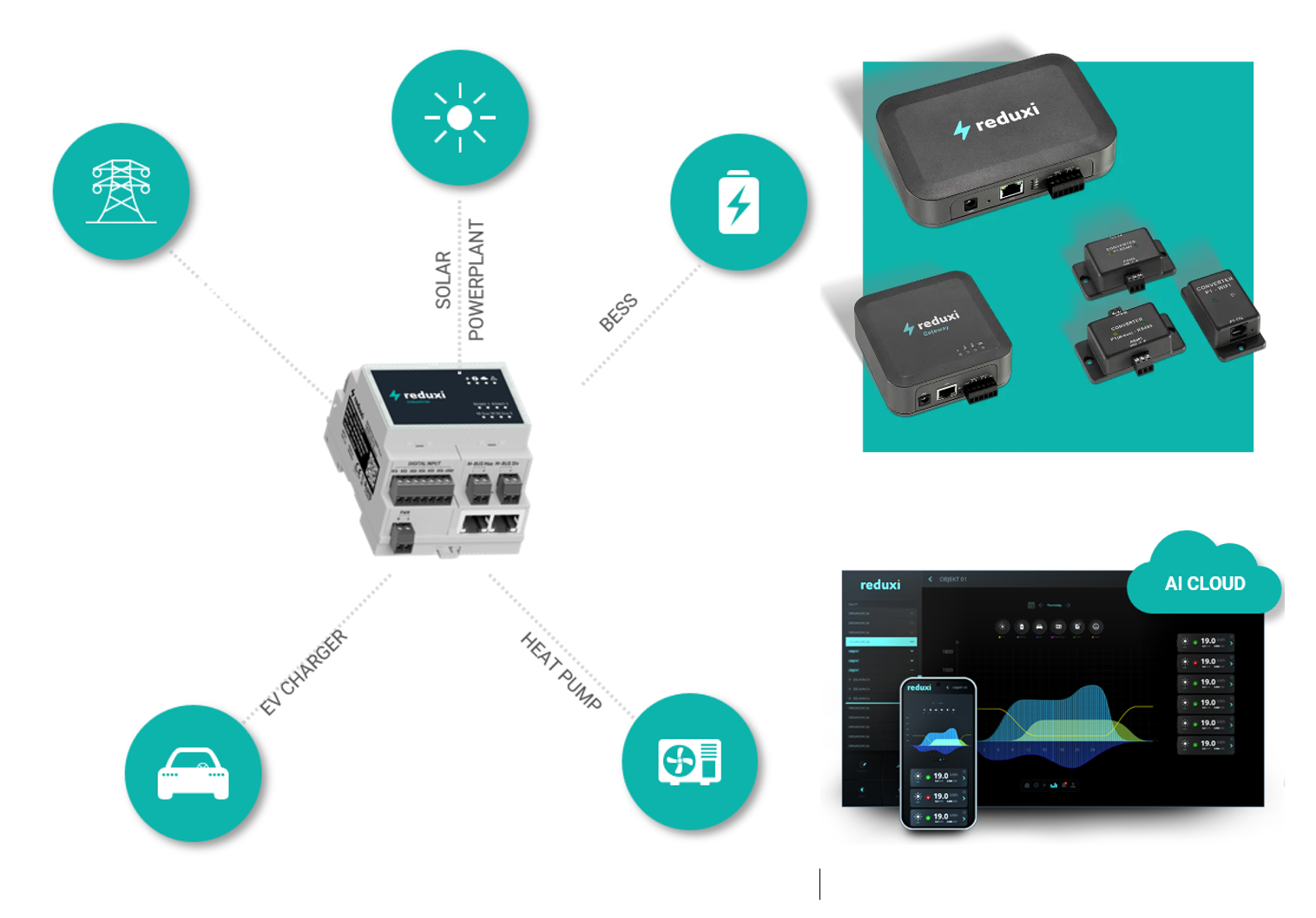

Tekstualni opis ove slike

Dijagram na bijeloj pozadini. Lijeva strana: sivi uređaj za DIN-letvu s oznakom reduxi Industrial, s nekoliko blokova stezaljki (oznake DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) i dva Ethernet priključka u sredini. Točkaste linije vode od njega do pet zelenih krugova s bijelim ikonama: dalekovodni stup (gore lijevo, bez oznake), sunce s okomitom oznakom SOLAR POWERPLANT (gore), baterija s munjom s oznakom BESS (gore desno od uređaja), automobil s oznakom EV CHARGER (dolje lijevo) i ventilatorska jedinica s oznakom HEAT PUMP (dolje desno). Desna strana: tirkizni kvadrat s četiri tamnosiva reduxi uređaja: veliki kontroler s utičnicom za napajanje, Ethernet priključkom i zelenim blokom stezaljki; manja kutija s oznakom reduxi Gateway; i tri male kutije pretvornika s oznakama CONVERTER i P1 - WiFi (oznake sitne). Ispod tirkiznog kvadrata: zeleni oblik oblaka s tekstom AI CLOUD i tamna snimka zaslona nadzorne ploče s izbornikom reduxi lijevo, obojenim grafikonom krivulje snage, nekoliko redaka s vrijednošću 19.0 desno te pametni telefon ispred s aplikacijom reduxi koja prikazuje sličan grafikon i retke s 19.0.

2 Kako Reduxi komunicira s uređajima?

Da bi Reduxi mogao obavljati ulogu EMS-a, mora izravno komunicirati s povezanim uređajima. To uključuje:

• Čitanje mjerenja i stanja – Reduxi prikuplja podatke u stvarnom vremenu, kao što su izlazna snaga, razine potrošnje, stanje napunjenosti (SOC), radni status i uvjeti u mreži.
• Slanje naredbi i zadanih vrijednosti – Reduxi aktivno šalje upravljačke signale natrag uređajima kako bi utjecao na njihov rad, npr. podešavanje izlazne snage invertora, upravljanje snagom punjenja/pražnjenja baterije, podešavanje snage punjenja električnog vozila ili aktiviranje fleksibilnih trošila.

Ta je dvosmjerna komunikacija ključna: bez nje bi Reduxi mogao samo nadzirati, ali ne i optimizirati. Razmjenom informacija i naredbi Reduxi osigurava da svaki uređaj radi usklađeno s ostalima, uskladivši lokalne tokove energije s ekonomskim, tehničkim i mrežnim zahtjevima.

Reduxi podržava standardizirane komunikacijske protokole (kao što su Modbus (RTU i TCP), API, DLMS, OCPP i drugi), što omogućuje besprijekornu interoperabilnost s hibridnim invertorima, baterijskim invertorima, brojilima i drugom imovinom kojom se može upravljati.

Najčešći način komunikacije je putem Modbusa.

3 Zahtjevi za integraciju uređaja u Reduxi okruženje

Reduxi okruženje obično podržava integraciju sljedećih vrsta uređaja:

• Baterijski spremnik energije (BESS)
• Fotonaponski (PV) invertor
• Hibridni inverter
• Sustav grijanja, ventilacije i klimatizacije (HVAC)
• Oprema za opskrbu električnih vozila (EVSE / punjač električnih vozila)
• Ostali kompatibilni uređaji

Primarni komunikacijski protokol za integraciju uređaja je Modbus. Moguća je i komunikacija putem API-ja, M-busa, analogno upravljanje (4-20 mA), upravljanje relejima i slično.
Za upravljanje putem Modbusa proizvođač stoga mora dostaviti potpunu mapu Modbus registara koja jasno definira:

• Ulazne registre (input registers) za mjerne podatke (npr. napon, struja, stanje napunjenosti).
• Holding registre (holding registers) za upravljačke naredbe (npr. uključivanje/isključivanje punjenja, postavljanje ograničenja snage, zadane vrijednosti, naredbe za uključivanje/isključivanje, odabir načina rada).
• Diskretne ulaze (discrete inputs) za stanja sustava (npr. alarmi, status zaštite).
• Coile (coils) za binarne upravljačke signale (npr. start/stop).

Ta mapa registara mora omogućiti i nadzor parametara sustava i upravljanje radnim stanjima.

Primjer definicija Modbus registara za baterijski spremnik energije:

(Adrese su primjeri — stvarne vrijednosti proizvođač mora definirati u mapi registara.)

4 Koraci za integraciju novog uređaja

1. Potvrda proizvođača – Proizvođač potvrđuje da uređaj ispunjava prethodno definirane zahtjeve.
2. Dostava dokumentacije – Proizvođač dostavlja dokumentaciju o komunikaciji i upravljanju, obično u formatu PDF ili Excel. Ona uključuje potpunu mapu Modbus registara i sažetak ključnih registara. Moguće su i alternativne metode integracije (npr. API).
3. Instalacija uređaja i kontrolera – Partner instalira uređaj na ciljnoj lokaciji (npr. u kućanstvu ili industrijskom objektu). Partner također instalira i povezuje Reduxi kontroler te osigurava da je uređaj dostupan Reduxiju putem TCP/IP-a, RS485 ili drugog podržanog sučelja.
4. Implementacija i testiranje u Reduxiju – Reduxi tim razvija i provjerava komunikaciju i upravljanje prema dostavljenim specifikacijama.
5. Podrška partnera tijekom testiranja – Partner pomaže tijekom provjere, osobito kad je potrebna dodatna konfiguracija putem lokalnog korisničkog sučelja uređaja.
6. Podrška proizvođača – Proizvođač daje pojašnjenja i tehničku pomoć ako se tijekom integracije pojave pitanja.
7. Certifikacija – Reduxi tim dovršava integraciju i provodi certifikacijski skup testova kako bi provjerio kompatibilnost uređaja.
8. Završetak – Nakon certifikacije bilo koji uređaj iste vrste može se povezati s Reduxijem za manje od jedne minute.

5 Specifični zahtjevi po vrsti uređaja

Ovaj odjeljak određuje konkretne zahtjeve ovisno o vrsti uređaja:

• Baterijski invertori
• Hibridni invertori
• Solarni PV invertori (uskoro)
• HVAC (uskoro)
• Punjači električnih vozila (EVSE) (uskoro)
