Kako povezati stringne invertere Growatt s uređajem Reduxi Controller
Integrirajte stringni inverter Growatt MAX 100-150KTL3-X s uređajem Reduxi Controller putem Modbus RTU-a. Time dobivate maksimalnu fleksibilnost i niže troškove energije.
Tekstualni opis ove slike

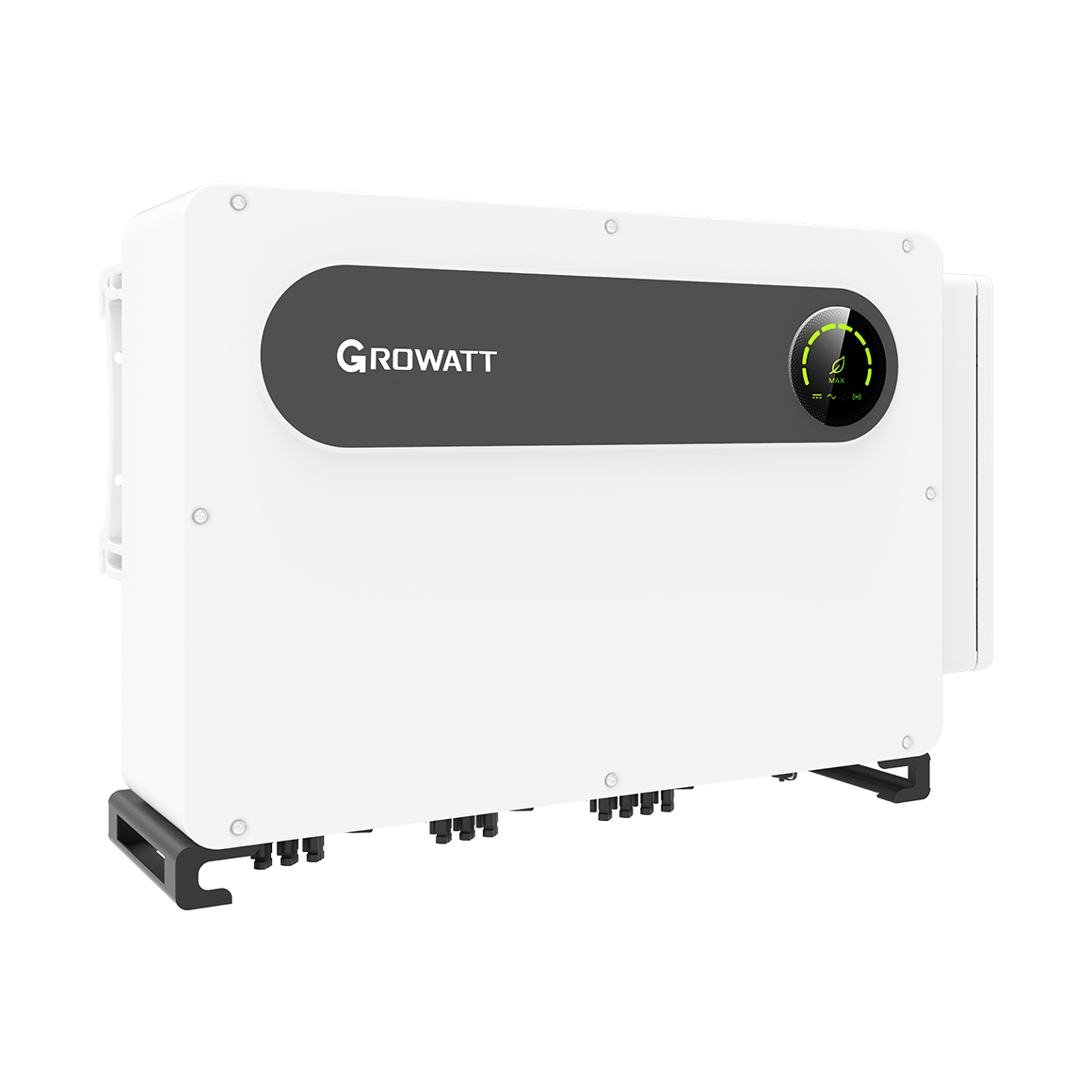

Fotografija proizvoda, stringnog invertera Growatt MAX 100-150KTL3-X na bijeloj pozadini: veliko bijelo zidno kućište invertera s tamnosivom prednjom pločom pri vrhu s logotipom GROWATT i okruglim zaslonom sa zelenim prstenom s desne strane. Crni nosači za montažu i DC priključci nalaze se pri dnu.
1 Priprema
1.1 Tehnička dokumentacija
Web stranica tvrtke Growatt navodi sve Growatt invertere i upute za instalaciju. Korisnički priručnik za Growatt MAX 100-150KTL3-X primjer je upute za instalaciju.
- Growatt products – Popis svih Growatt invertera i uputa za instalaciju
- Growatt MAX 100-150KTL3-X LV/MV user manual (EN, 2025-07) – Upute za instalaciju invertera Growatt MAX 100-150KTL3-X
- Growatt MAX 100-150KTL3-X LV product page – Stranica proizvoda s aktualnim priručnicima i kratkim vodičem
1.2 Potrebna oprema
- Reduxi Controller
- Stringni inverter Growatt MAX 100-150KTL3-X
- Oklopljeni upleteni kabel (twisted pair) za RS-485 komunikacijsku liniju (preporučeno)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
2 Povežite inverter s uređajem Reduxi Controller putem RS-485 Modbus RTU-a
Modbus RTU koristi se za pristup sučelju stringnog invertera. Zato je potrebno izvesti fizičko povezivanje.
2.1 Pronađite RS-485 priključak na inverteru
Priključci za Modbus komunikaciju nalaze se na donjoj strani invertera. RS-485 priključak nalazi se na mjestu H na slici (pogled na stezaljke odozdo).
Tekstualni opis ove slike

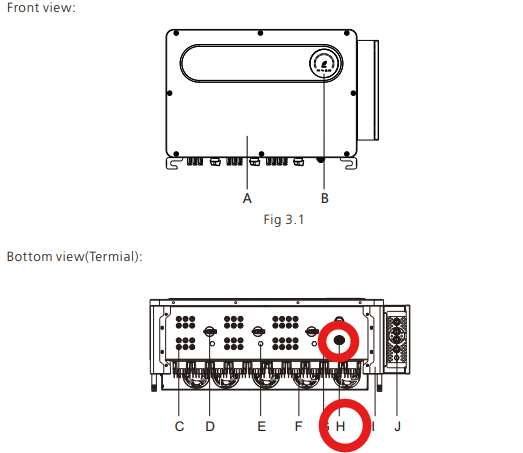

Shema iz priručnika, Fig 3.1, linijski crteži invertera. Gore: oznaka Front view: s crtežom prednje strane kućišta invertera; slovo A pokazuje na tijelo kućišta, a slovo B na okrugli zaslon gore desno; natpis Fig 3.1. Dolje: oznaka Bottom view(Termial): s crtežom donje strane koji prikazuje skupine DC stezaljki, okrugle kabelske uvodnice i blok priključaka na desnom kraju. Slova ispod uvodnica i priključaka: C, D, E, F, H, I, J. Crveni krug označava okrugli crni port u gornjem području iznad uvodnice s oznakom H, a drugi crveni krug označava slovo H ispod njega.
2.2 Povezivanje jednog invertera
- Za RS-485 komunikacijsku liniju koristite oklopljenu upletenu žicu (twisted pair) (preporučeno).
- Za komunikaciju jednog uređaja komunikacijsku liniju priključite na pin 3/4, a njezin štitni sloj na pin 1.
- Slika prikazuje vrste RS-485 stezaljki: stezaljka tipa 1 i stezaljka tipa 2.
Tekstualni opis ove slike

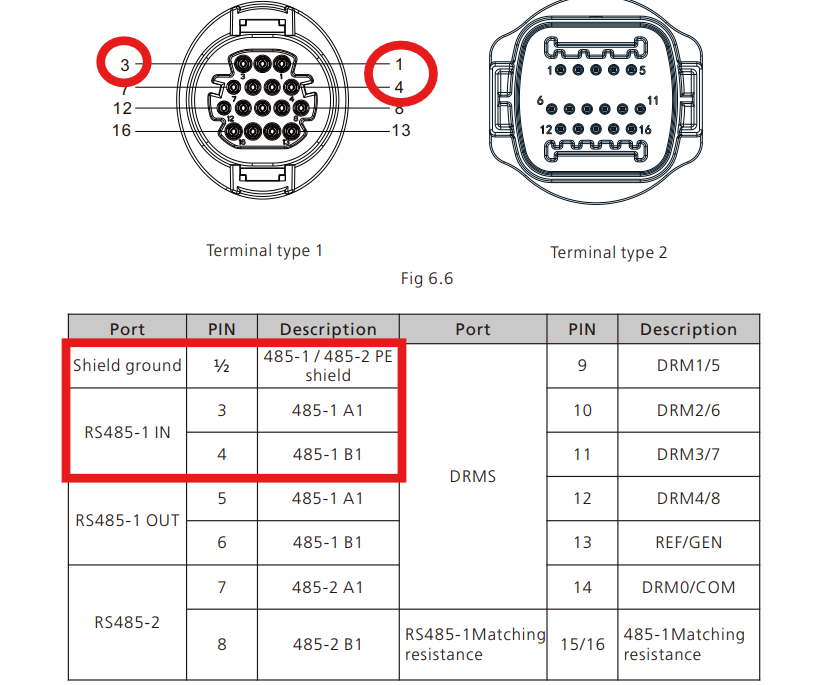

Shema i tablica iz priručnika (Fig 6.6) koje prikazuju RS-485 stezaljke invertera. Gore: dvije okrugle strane višepolnih priključaka s oznakama Terminal type 1 i Terminal type 2 (slika je na vrhu odrezana). Na Terminal type 1 označeni su brojevi pinova 3 (lijevo, crveni krug) i 1 (desno, crveni krug), uz ostale brojeve pinova 4, 7, 8, 12, 13, 16. Terminal type 2 prikazuje numeraciju 1 do 5, 6 do 11 i 12 do 16. Tablica sa stupcima Port, PIN, Description (lijeva polovica) i Port, PIN, Description (desna polovica). Lijeva polovica: Shield ground, PIN 1/2, 485-1 / 485-2 PE shield; RS485-1 IN, PIN 3, 485-1 A1; RS485-1 IN, PIN 4, 485-1 B1; RS485-1 OUT, PIN 5, 485-1 A1; RS485-1 OUT, PIN 6, 485-1 B1; RS485-2, PIN 7, 485-2 A1; RS485-2, PIN 8, 485-2 B1. Retci Shield ground, PIN 3 i PIN 4 (RS485-1 IN) uokvireni su crvenim okvirom. Desna polovica: DRMS port s PIN 9 DRM1/5, PIN 10 DRM2/6, PIN 11 DRM3/7, PIN 12 DRM4/8, PIN 13 REF/GEN, PIN 14 DRM0/COM; PIN 15/16 485-1 Matching resistance (port RS485-1 Matching resistance).
Inverter povežite sa sučeljem Port 1 ili Port 2 uređaja Reduxi Controller. Na slici se 485-1 A1 spaja na A+ (Port 1), a 485-1 B1 na B- (Port 1).
| Inverter Growatt | Reduxi Controller |
|---|---|
| 485-1 A1 | A+ (Port 1) |
| 485-1 B1 | B- (Port 1) |
Tekstualni opis ove slike

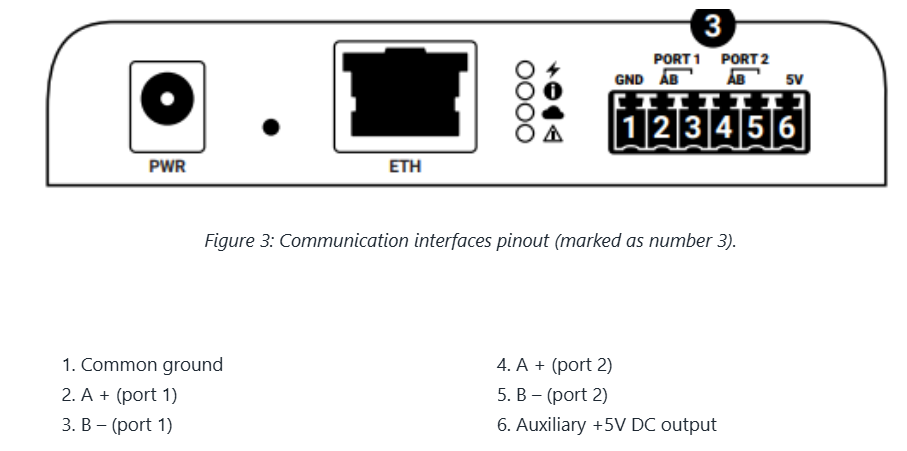

Shema iz priručnika: Figure 3: Communication interfaces pinout (označeno brojem 3). Crtež prednjeg ruba kućišta kontrolera: okrugla utičnica za napajanje s oznakom PWR lijevo, RJ45 Ethernet utičnica s oznakom ETH, četiri mala simbola statusnih LED lampica i 6-polni zeleni stezni blok označen crnim krugom s brojem 3. Iznad steznog bloka: GND, PORT 1 (A B), PORT 2 (A B), 5V. Pinovi su numerirani od 1 do 6. Legenda ispod: 1. Common ground; 2. A + (port 1); 3. B - (port 1); 4. A + (port 2); 5. B - (port 2); 6. Auxiliary +5V DC output.
2.3 Povezivanje više invertera paralelno
- Za RS-485 komunikacijsku liniju koristite oklopljenu upletenu žicu (twisted pair) (preporučeno).
- RS485 OUT (pin 5 = A, pin 6 = B) prvog invertera povežite s RS485 IN (pin 3 = A, pin 4 = B) sljedećeg invertera.
- Ponovite lančano povezivanje za sve dodatne invertere (A na A, B na B).
- Omogućite terminacijski otpornik (pinovi 15/16) na posljednjem inverteru u lancu.
3 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje izmjenjivača u Reduxi
Ovim koracima dodajete novi izmjenjivač ili uređujete postojeći.
4.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi Točku 3) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona vrha lijevog izbornika Reduxi Configuratora. Logotip: reduxi Configurator. Devices (proširen, znak minus) sadrži samo gumb + Add device (uokviren). Ispod: Strategies (+), Utility Rate Plan, Settings (+).
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja:
- Device type:
Hybrid inverter - Type:
Growatt - Name: naziv po Vašem izboru
Tekstualni opis ove slike

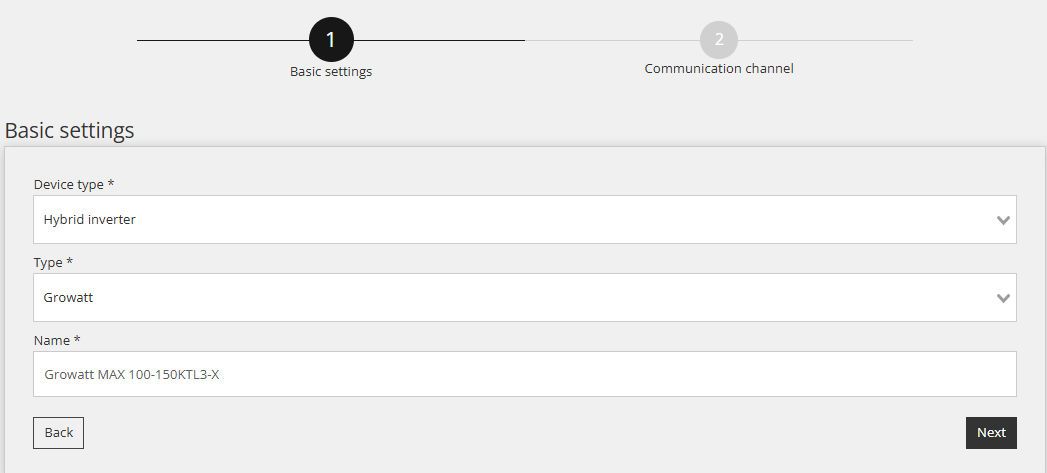

Snimka zaslona čarobnjaka za uređaje u programu Reduxi Configurator, korak 1 Basic settings. Indikator koraka: 1 Basic settings (aktivan), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: Hybrid inverter; Type *: Growatt; Name *: Growatt MAX 100-150KTL3-X. Gumbi: Back, Next.
4.2 Postavke komunikacije
Drugi korak postavlja komunikacijski kanal između uređaja Reduxi Controller i stringnog invertera Growatt. Ove postavke vrijede za RS-485 Modbus RTU. Definirajte ova polja:
| Parametar | Vrijednost |
|---|---|
| Modbus Unit ID | Modbus unit ID invertera |
| Inverter Type | Odaberite vrstu invertera |
| Battery Type | Odaberite vrstu baterije |
Tekstualni opis ove slike

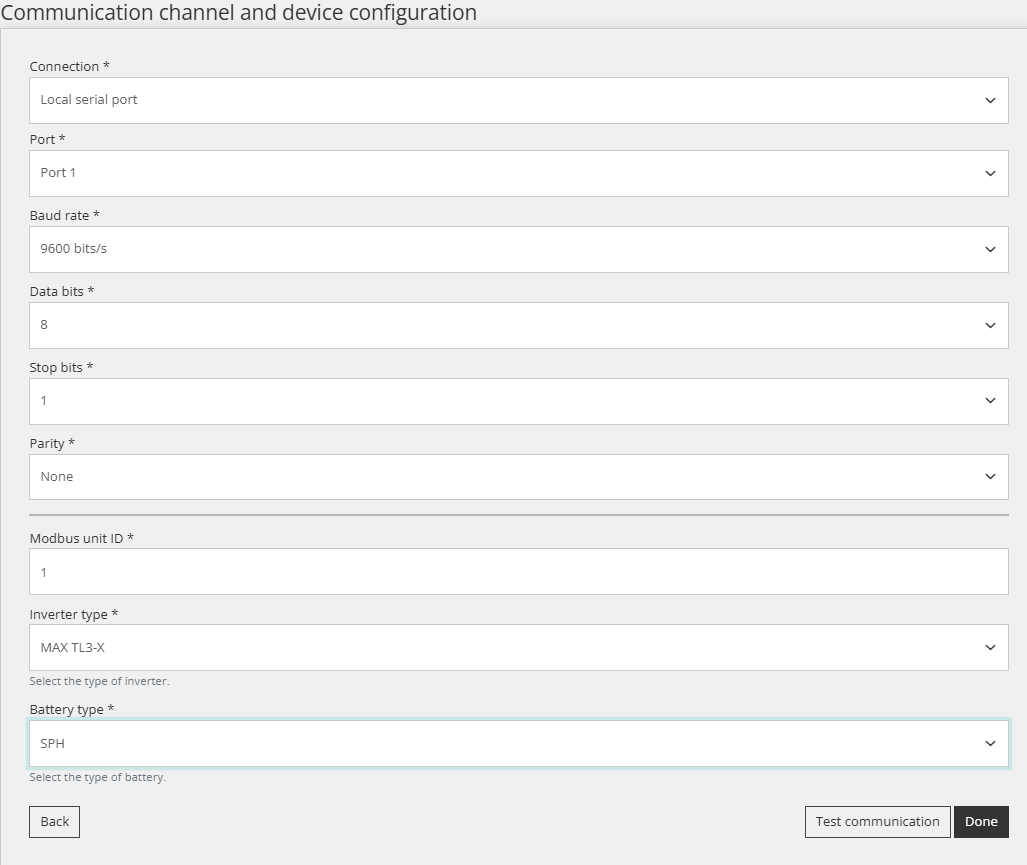

Snimka zaslona obrasca Communication channel and device configuration u programu Reduxi Configurator (izrezano, indikator koraka nije uključen). Polja: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; Inverter type *: MAX TL3-X (savjet: Select the type of inverter.); Battery type *: SPH (polje istaknuto kao aktivno; savjet: Select the type of battery.). Gumbi: Back, Test communication, Done.
4.3 Test komunikacije
Kliknite Test communication na dnu čarobnjaka. Time se stringni inverter Growatt jednom očita i ništa se ne sprema. Ako test uspije, kliknite Done: uređaj izrađuje samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
5 Provjera očitanja
5.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Growatt u programu Reduxi Configurator kao dodatni test.
5.2 Omogućavanje upravljanja putem Reduxija
Za uključivanje invertera u strategiju sustava Reduxi postavite control type pod Devices – Growatt na AUTO. Tek tada naredbe strategije utječu na inverter.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
✓ Sažetak
Priprema (točke 1–2): Koristite dokumentaciju tvrtke Growatt. Povežite RS-485 liniju s porta 485-1 invertera na Port 1 ili Port 2 uređaja Reduxi Controller (A1 na A+, B1 na B-).
Inverter Growatt (točka 2): Za više invertera lančano povežite RS485 OUT na RS485 IN i omogućite terminacijski otpornik (pinovi 15/16) na posljednjem inverteru.
Dodavanje u Reduxi (točke 3–4): Prijavite se u web sučelje sustava Reduxi. Dodajte uređaj, postavite Modbus Unit ID, Inverter Type i Battery Type te pokrenite Test communication.
Puštanje u rad (točka 5): Provjerite očitanja. Postavite control type na AUTO i definirajte strategiju.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite RS-485 ožičenje: 485-1 A1 na A+ i 485-1 B1 na B- na Portu 1 uređaja Reduxi Controller. Provjerite Modbus Unit ID. |
| Više invertera ne odgovara | Provjerite lančano povezivanje (RS485 OUT na RS485 IN, A na A, B na B). Omogućite terminacijski otpornik (pinovi 15/16) na posljednjem inverteru. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
