Kako povezati Voltie punionicu za električna vozila s Reduxi kontrolerom
Integrirajte Voltie punionice s Reduxi sustavom putem Wi‑Fi-ja i platforme Voltie koristeći protokol OCPP. Maksimalna fleksibilnost i mogućnost smanjenja troškova do 30%.
Tekstualni opis ove slike

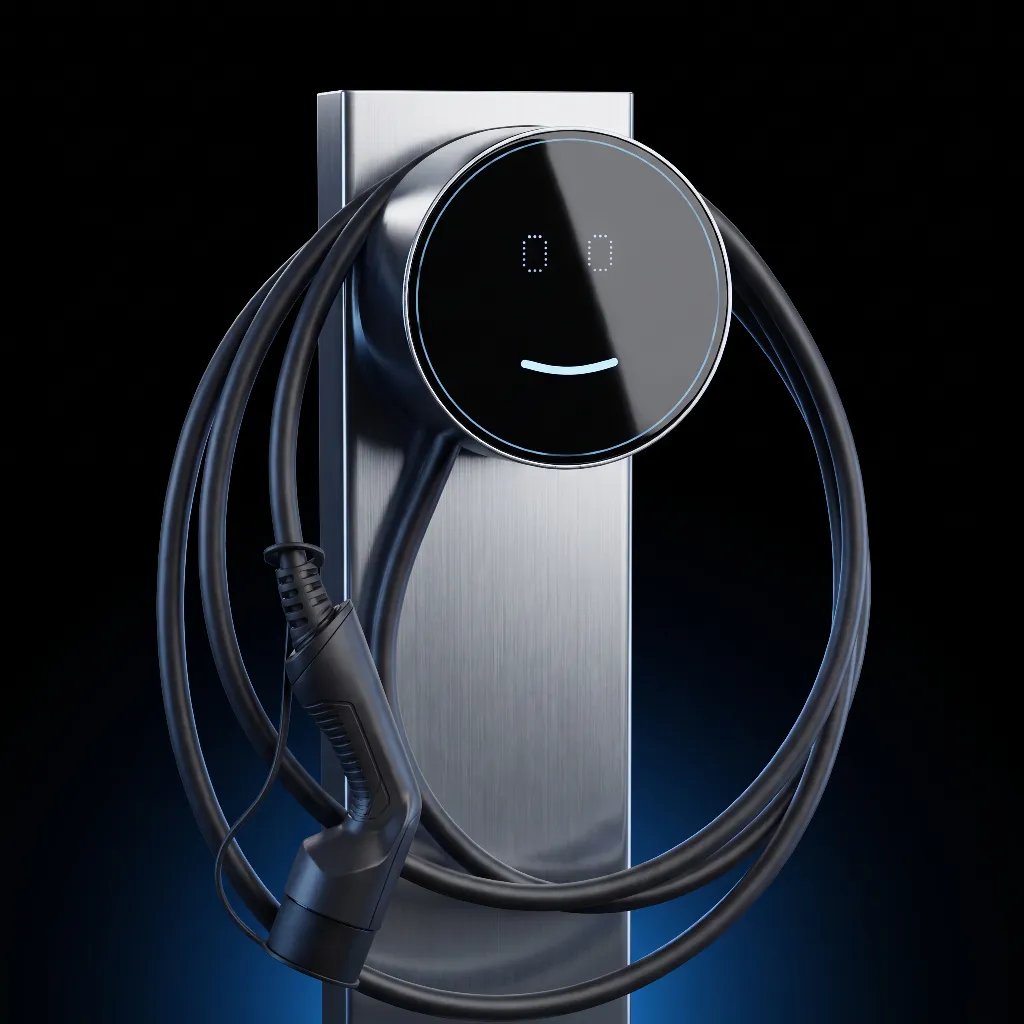

Fotografija proizvoda, punionice za električna vozila na tamnoj pozadini: zidna punionica s okruglom crnom staklenom prednjom stranom na kojoj se vidi mala osvijetljena plava linija u obliku osmijeha i dvije blijede pravokutne znamenke, montirana na okomitu ploču od brušenog metala. Crni kabel za punjenje s priključkom omotan je oko jedinice u velikim petljama. Na dnu slike svijetli plava svjetlost. Nijedan tekst nije čitljiv. Opis navodi da je riječ o Voltie punionici za električna vozila.
1 Tehnička dokumentacija
Dokumenti proizvođača i dodatne informacije:
- Voltie Quick start – datoteke za instalaciju, videozapisi o instalaciji punionice, registraciji u aplikaciji, Wi‑Fi povezivanju i instalaterskom načinu rada.
- Voltie technical data sheet – tehnički podaci punionice.
- Open Charge Alliance – specifikacija OCPP-a.
2 Potrebna oprema
- Voltie punionica za električna vozila, instalirana i puštena u rad
- Aplikacija Voltie na pametnom telefonu: registracija i Wi‑Fi povezivanje punionice
- Wi‑Fi mreža sa stabilnom internetskom vezom
- Reduxi Controller u istoj mreži, sa statičnom IP adresom
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Postavljanje punionice Voltie
3.1 Aplikacija Voltie i Wi‑Fi veza
Registrirajte punionicu u aplikaciji Voltie i povežite je sa svojom Wi‑Fi mrežom. Za postavljanje se koristi platforma Voltie (aplikacija). Koraci su prikazani u Voltie videozapisima na stranici Quick start.
3.2 Instalacija
Instalirajte punionicu kako je opisano na stranici Voltie Quick start. Voltie navodi protokol OCPP kao jednu od mogućnosti integracije punionice.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje punionice Voltie u Reduxi
Ovim koracima dodajete novu Voltie punionicu ili uređujete postojeću.
5.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator (vidi točku 4) i dodajte novi uređaj klikom na gumb Add device.
Tekstualni opis ove slike
Snimka zaslona vrha lijevog izbornika Reduxi Configuratora. Logotip: reduxi Configurator. Devices (proširen, znak minus) sadrži samo gumb + Add device (uokviren). Ispod: Strategies (+), Utility Rate Plan, Settings (+).
U prvom koraku definirajte osnovne postavke:
- Device type:
EV charger - Tip:
Voltie - Name: naziv po Vašem izboru
Tekstualni opis ove slike

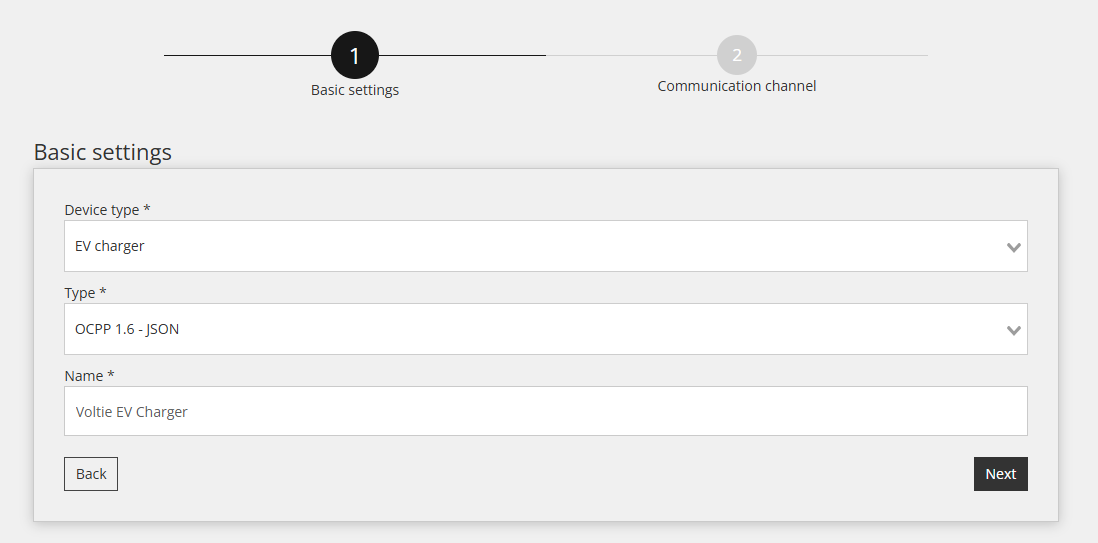

Snimka zaslona čarobnjaka za uređaje u Reduxi Configuratoru, korak 1 Basic settings. Pokazatelj koraka: 1 Basic settings (aktivan), 2 Communication channel (zasivljen). Naslov: Basic settings. Polja: Device type *: EV charger; Type *: OCPP 1.6 - JSON; Name *: Voltie EV Charger. Gumbi: Back, Next.
Pritisnite Next.
5.2 Postavke komunikacije
U drugom koraku postavlja se komunikacijski kanal za OCPP. Prvo definirajte Device identifier. Možete ga slobodno odabrati.
Za protokol OCPP JSON 1.6 potreban je URL. Reduxi Controller ga generira automatski. Na kraj tog URL-a dodajte /Device ID.
| Parametar | Vrijednost |
|---|---|
| Identifikator uređaja | Naziv po Vašem izboru, na primjer my_station_ID1
|
| URL | URL koji generira Reduxi Controller + /Device ID
|
| Primjer | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Tekstualni opis ove slike

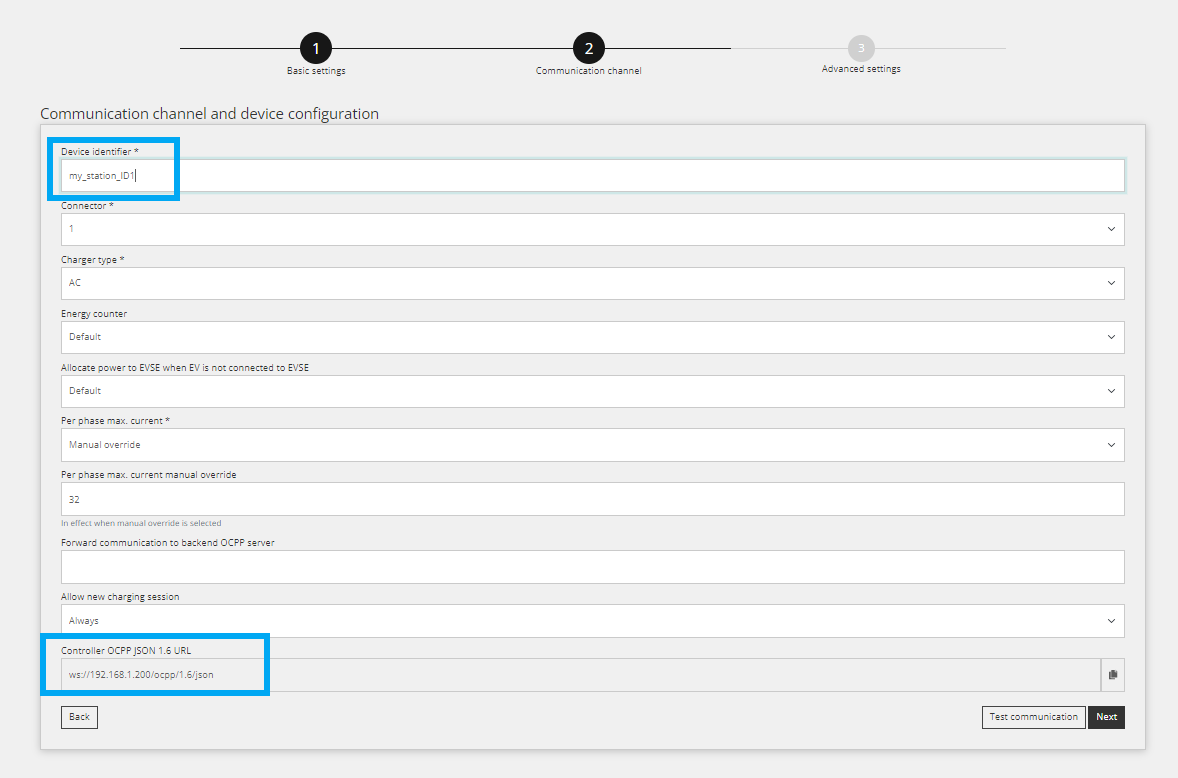

Snimka zaslona čarobnjaka Reduxi Configuratora, korak 2 Communication channel. Traka napretka: 1 Basic settings (gotovo), 2 Communication channel (aktivno), 3 Advanced settings (sivo). Naslov odjeljka: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (plavo istaknuti okvir); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (savjet: In effect when manual override is selected); Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (samo za čitanje, plavo istaknuti okvir, ikona kopiranja s desne strane). Gumbi: Back (lijevo), Test communication (s obrubom) i Next (tamni) s desne strane.
5.3 Unos URL-a na punionici
Unesite cjeloviti URL, uključujući Device ID, kao adresu OCPP poslužitelja na Voltie punionici. Device ID mora biti identičan oznaci Device identifier u Reduxiju.
5.4 Testiranje komunikacije
Pri dnu čarobnjaka kliknite Test communication. Test jednom očitava Voltie punionicu i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices u Reduxi Configuratoru.
6.2 Omogućavanje upravljanja putem Reduxija
Da bi Reduxi upravljao uređajem, u Reduxi Configuratoru pod Devices postavite control type uređaja na AUTO. Tek tada naredbe strategije utječu na punionicu.
Da biste smanjili troškove energije uz dinamične cijene i dinamične tarife, definirajte strategiju prema opisu u članku Strategije za Reduxi controller.
✓ Sažetak
Priprema (točke 1–2): Pročitajte dokumente tvrtke Voltie i pripremite opremu, uključujući statičnu IP adresu za Controller.
Punionica Voltie (točka 3): Registrirajte punionicu u aplikaciji Voltie i povežite je na Wi‑Fi.
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte punionicu s OCPP JSON 1.6, unesite URL na punionici i testirajte komunikaciju.
Puštanje u rad (točka 6): Provjerite očitanja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Punionica se ne povezuje s Controllerom | Provjerite završava li URL na punionici s oznakom Device ID i je li Device ID jednak oznaci Device identifier u Reduxiju. Provjerite ima li Controller statičnu IP adresu. |
| Punionica je izgubila Wi‑Fi vezu nakon zamjene usmjernika | Ponovite Wi‑Fi postavljanje u aplikaciji Voltie. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
