Kako povezati Sungrow invertore i ST baterije s Reduxi kontrolerom
Povežite Sungrow string invertore, hibridne invertore i ST baterije s Reduxi Controllerom putem Modbus TCP/IP-a (WiNet-S/S2, Data Logger ili LC300) za maksimalnu fleksibilnost i niže troškove energije.
1 Tehnička dokumentacija
Priručnici proizvođača za Sungrow komunikacijske uređaje:
- Korisnički priručnik WiNet-S/S2 – dongle za Wi-Fi ili LAN povezivanje invertora
- Korisnički priručnik Data Logger 1000 – logger za LAN povezivanje invertora
- Korisnički priručnik Data Logger 4000 – vidi poglavlje 2.2 priručnika
- Korisnički priručnik LC300 – lokalni kontroler za seriju baterija ST
2 Podržani uređaji i potrebna oprema
2.1 Podržani uređaji Sungrow
Način povezivanja ovisi o vrsti uređaja:
| Type | Modeli | Vrsta povezivanja |
|---|---|---|
| Sungrow String Inverter 3p | Serija SGXXX-XX | WiNet-S/S2 (vidi točku 3) Data Logger (vidi točku 3) |
| Sungrow Hybrid Inverter 3p | Serija SH | WiNet-S/S2 (vidi točku 3) Data Logger (vidi točku 3) |
| ESS C&I | Serija STXXX kWh / Power stack | Sungrow LC300 Local Controller (vidi točku 4) |
2.2 Potrebna oprema
- Reduxi Controller
- Sungrow string ili hibridni invertor ili baterija ST (ESS C&I)
- Dongle WiNet-S/S2, Data Logger 1000/4000 ili LC300 (ovisno o uređaju)
- Ethernet kabel (RJ45)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Povezivanje string ili hibridnog invertora
3.1 Povezivanje putem donglea WiNet-S/S2
Dongle WiNet-S/S2 povezuje invertor s lokalnom mrežom putem Wi-Fi-ja ili LAN-a.
3.2 Instalacija WiNet-S/S2 na invertor

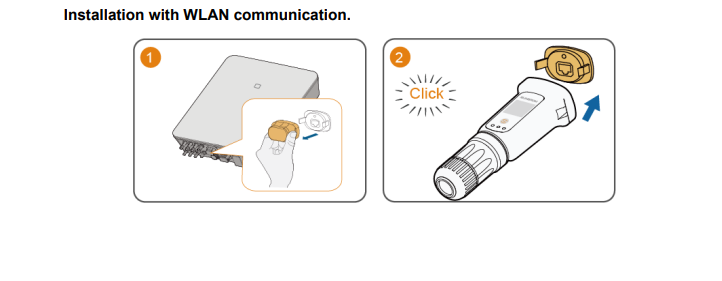

Slike prikazuju opću instalaciju WiNeta na invertor Sungrow, prvo s WLAN komunikacijom, zatim s LAN komunikacijom. Pojedinosti potražite u priručnicima u točki 1.
Tekstualni opis ove slike
Dijagram naslova Installation with WLAN communication. Dva numerirana okna. Okno 1: ruka drži narančasti dio donglea uz donju stranu zidnog invertora (bijela kutija s konektorima pri dnu), plava strelica pokazuje smjer umetanja. Okno 2: bijeli dongle s okruglim navojnim konektorom i malom indikatorskom pločicom; iznad njega narančasti poklopac s riječju Click i plavom strelicom prema gore.
Tekstualni opis ove slike

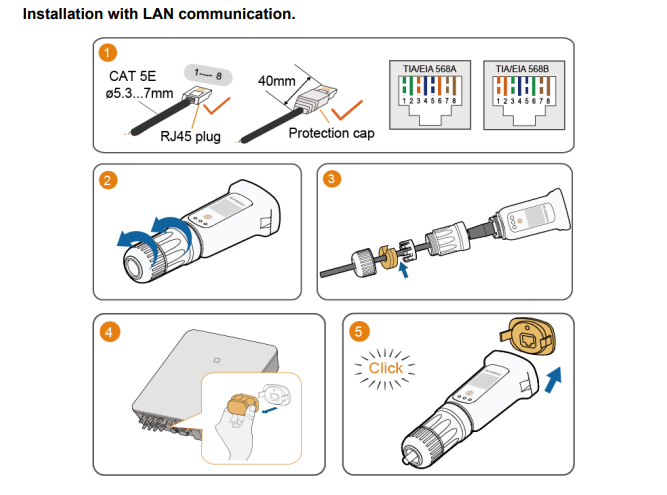

Dijagram naslova Installation with LAN communication, pet numeriranih koraka. Korak 1: kabel s oznakom CAT 5E, promjer 5.3...7mm; RJ45 utikač; skinuta duljina od 40mm sa zaštitnom kapicom na kabelu; dvije male tablice ožičenja s oznakama TIA/EIA 568A i TIA/EIA 568B s pinovima 1 2 3 4 5 6 7 8 i obojenim žicama; kvačice označavaju ispravne dijelove. Korak 2: bijeli dongle s navojnim konektorom, plava zakrivljena strelica pokazuje okretanje matice konektora. Korak 3: dijelovi kabela (matica, brtva, zaštitna kapica) navlače se na kabel i guraju prema dongleu, plava strelica. Korak 4: ruka drži narančasti dio uz donju stranu invertora. Korak 5: sastavljeni dongle s narančastom kapicom, riječ Click i plava strelica prema gore.
3.3 Lokalno otvaranje Modbus TCP-a na WiNet-S/S2
Reduxi može komunicirati s invertorom Sungrow samo ako je Modbus TCP omogućen na portu 502. To možete postaviti lokalno u web sučelju WiNeta (ova točka) ili u web aplikaciji iSolarCloud (vidi točku 3.4).
- Povežite se s web sučeljem WiNet-S/S2.

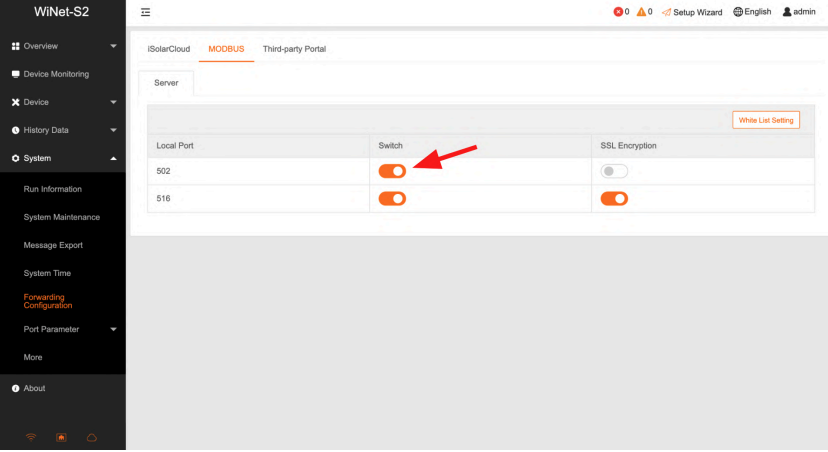

- Idite na System – Forwarding Configuration i omogućite port 502.
Tekstualni opis ove slike
Snimka zaslona web sučelja WiNet-S2, stranica Forwarding Configuration. Lijevi izbornik: Overview, Device Monitoring, Device, History Data, System (proširen; stavke Run Information, System Maintenance, Message Export, System Time, Forwarding Configuration istaknuta narančasto, Port Parameter, More), About. Gornja traka: brojači pogrešaka i upozorenja, Setup Wizard, English, admin. Kartice: iSolarCloud, MODBUS (odabrana, narančasta), Third-party Portal. Potkartica: Server. Gumb desno: White List Setting. Stupci tablice: Local Port, Switch, SSL Encryption. Redak 1: Local Port 502; Switch: on (narančasti prekidač, označen crvenom strelicom); SSL Encryption: off (zasivljeni prekidač). Redak 2: Local Port 510; Switch: on; SSL Encryption: on.

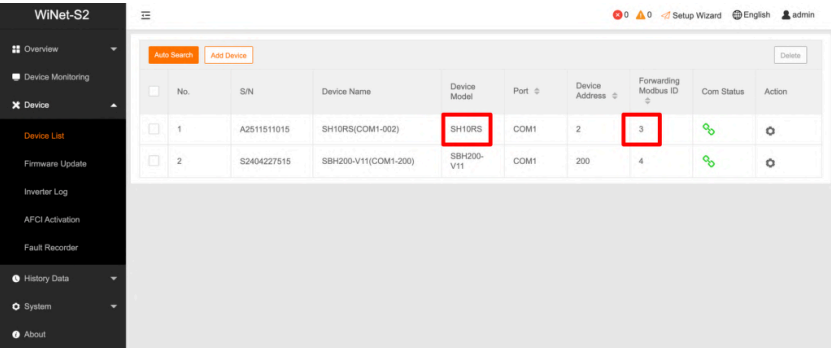

Da biste pronašli Modbus unit ID invertora, idite na Device – Device List i provjerite Forwarding Modbus ID invertora.
Tekstualni opis ove slike
Snimka zaslona web sučelja WiNet-S2, stranica Device List. Lijevi izbornik: Overview, Device Monitoring, Device (proširen; stavke Device List istaknuta narančasto, Firmware Update, Inverter Log, AFCI Activation, Fault Recorder), History Data, System, About. Gornja traka: brojači pogrešaka i upozorenja, Setup Wizard, English, admin. Gumbi: Auto Detect, Add Device, Delete. Stupci tablice: No, S/N, Device Name, Device Model, Port, Device Address, Forwarding Modbus ID, Com Status, Action. Redak 1: No. 1; S/N A2011511015; Device Name SH10RS(COM1-002); Device Model SH10RS (crveni okvir); Port COM1; Device Address 2; Forwarding Modbus ID 3 (crveni okvir); Com Status zelena ikona veze. Redak 2: No. 2; S/N; Device Name SBH200-V11(COM1-200); Device Model SBH200-V11; Port COM1; Device Address 200; Forwarding Modbus ID 4; Com Status zelena ikona veze.
3.4 Otvaranje Modbus TCP-a putem web aplikacije iSolarCloud
- Prijavite se u web aplikaciju iSolarCloud na računalu.
- Idite na Settings – Device parameters – Common Settings donglea WiNet.
Tekstualni opis ove slike

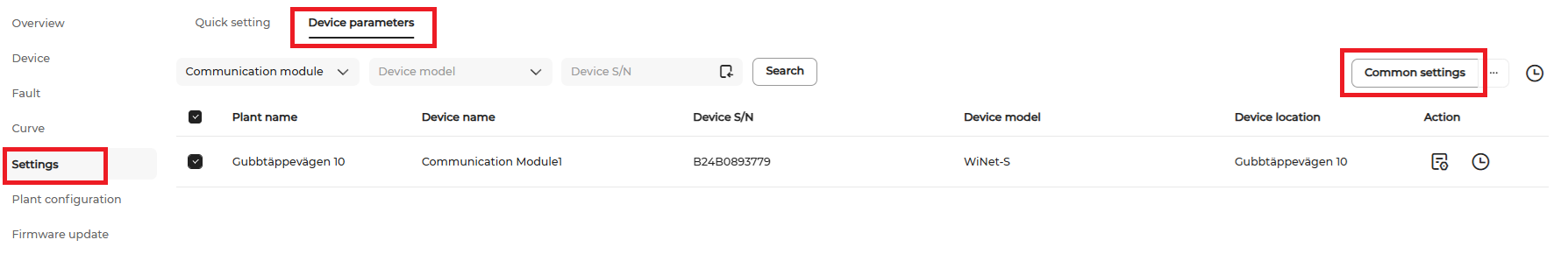

Snimka zaslona web aplikacije iSolarCloud, Settings, Device parameters (vrlo sitan tekst). Lijevi izbornik: Overview, Device, Fault, Curve, Settings (istaknuto crvenim okvirom), Plant configuration, Firmware update. Gornje kartice: Quick setting i Device parameters (Device parameters istaknuto crvenim okvirom). Redak filtra: padajući izbornik Communication module, padajući izbornik Device model, polje Device S/N i gumb Search; desno gumb Common settings (crveni okvir). Stupci tablice: potvrdni okvir, Plant name, Device name, Device S/N, Device model, Device location, Action. Prikazan je jedan redak: Plant name, Device name: Communication Module, Device S/N, Device model: WiNet-S, Device location, dvije ikone radnji.

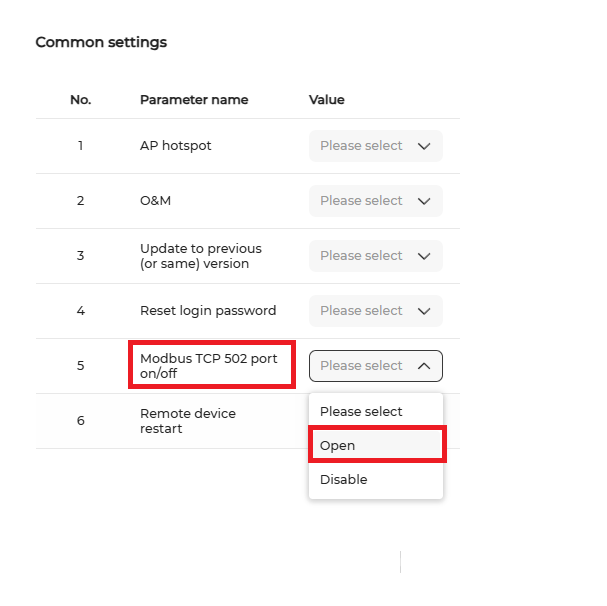

U općim postavkama donglea WiNet postavite Modbus TCP 502 Port on/off na open.
Tekstualni opis ove slike
Snimka zaslona tablice postavki iSolarClouda naslova Common settings. Stupci: No., Parameter name, Value. Reci: 1 AP hotspot (Please select); 2 O&M (Please select); 3 Update to previous (or same) version (Please select); 4 Reset login password (Please select); 5 Modbus TCP 502 port on/off (naziv u crvenom okviru; padajući izbornik otvoren, opcije Please select, Open, Disable; Open je istaknut crvenim okvirom); 6 Remote device restart (vrijednost je skrivena iza otvorenog padajućeg izbornika).
3.5 Povezivanje putem Data Loggera 1000/4000
Pojedinosti potražite u dokumentaciji tvrtke Sungrow za Data Logger 1000 i Data Logger 4000.

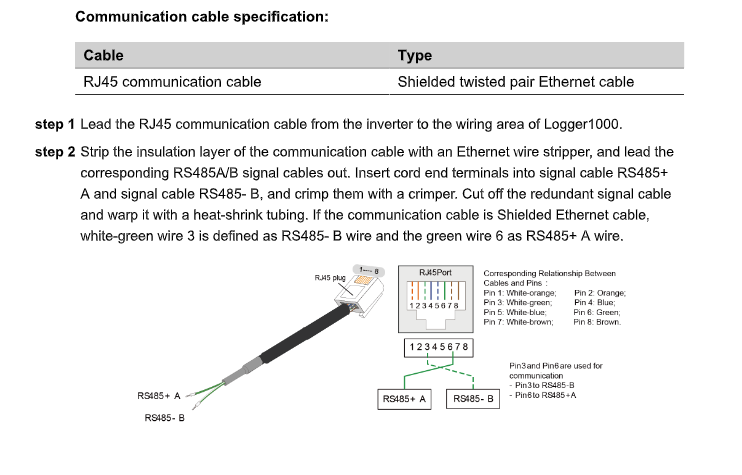

Korak 1. Povežite Data Logger s invertorima Ethernet kabelom (RJ45).
Tekstualni opis ove slike
Slika naslova Communication cable specification s tablicom: Cable: RJ45 communication cable; Type: Shielded twisted pair Ethernet cable. Tekst: step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. Ispod: crtež RJ45 utikača na crnom kabelu s dvije tanke žice s oznakama RS485+ A i RS485- B; dijagram pinova RJ45 priključka numeriran 12345678 s popisom boja pinova (Pin 1 White-orange; Pin 2 Orange; Pin 3 White-green; Pin 4 Blue; Pin 5 White-blue; Pin 6 Green; Pin 7 White-brown; Pin 8 Brown); okviri RS485+ A i RS485- B; mala napomena da se za komunikaciju koriste pin 3 za RS485-B i pin 6 za RS485-A (sitan tisak).
Tekstualni opis ove slike

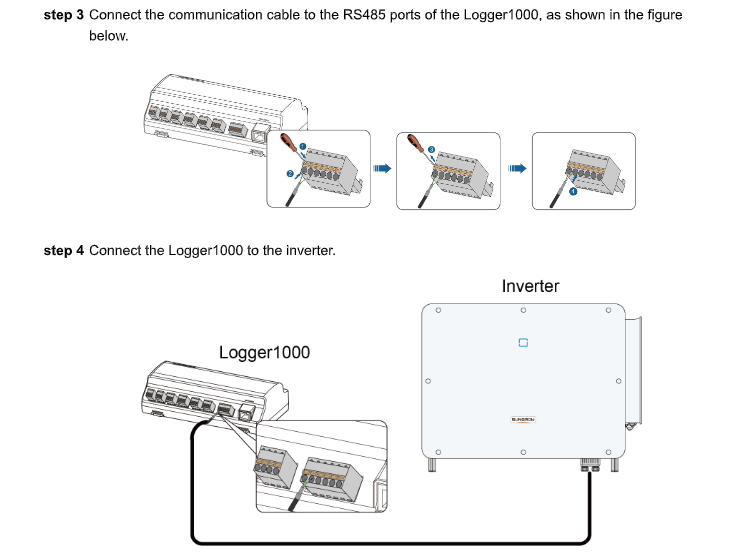

Slika s dva koraka upute iz priručnika proizvođača. Korak 3: tekst Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. Ispod tri crteža slijeva nadesno povezana plavim strelicama: uređaj Logger1000 za DIN-letvu s blokom stezaljki i odvijačem na stezaljki, krupni plan bloka stezaljki s umetnutom žicom i odvijačem koji steže (numerirani markeri 1 i 2) te blok stezaljki s ugrađenim žicama. Korak 4: tekst Connect the Logger1000 to the inverter. Crtež: kutija s oznakom Logger1000 slijeva s dva odvojiva bloka stezaljki, velika bijela kutija s oznakom Inverter zdesna i crna linija kabela koja vodi od blokova stezaljki uređaja Logger1000 oko dna do donje strane invertora.
Korak 2. Povežite Data Logger 1000/4000 s Reduxi Controllerom Ethernet kabelom.
Tekstualni opis ove slike

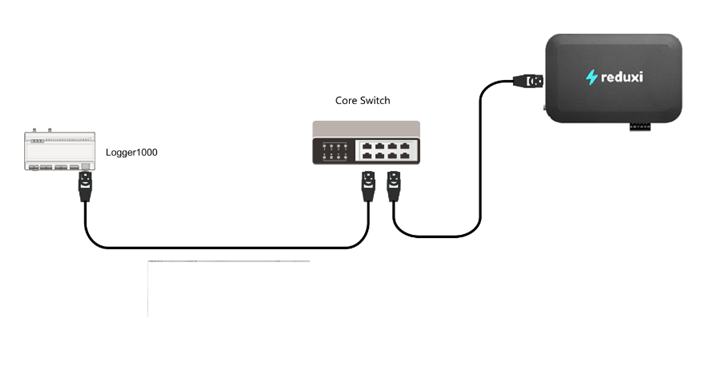

Dijagram na bijeloj pozadini. Lijevo: mali svijetlosivi uređaj za DIN-letvu s oznakom Logger1000. U sredini: crno-siva mrežna sklopka s 8 priključaka i oznakom Core Switch. Desno: crna kutija zaobljenih rubova s logotipom reduxi (munja i riječ reduxi) i konektorom na lijevoj strani. Veze: crni kabel s RJ45 utikačima vodi od uređaja Logger1000 do Core Switcha; drugi crni kabel s RJ45 utikačem vodi od Core Switcha do kutije reduxi.
4 Povezivanje ESS C&I (serija baterija ST) putem LC300
4.1 Povezivanje LC300 s baterijom i Reduxi Controllerom

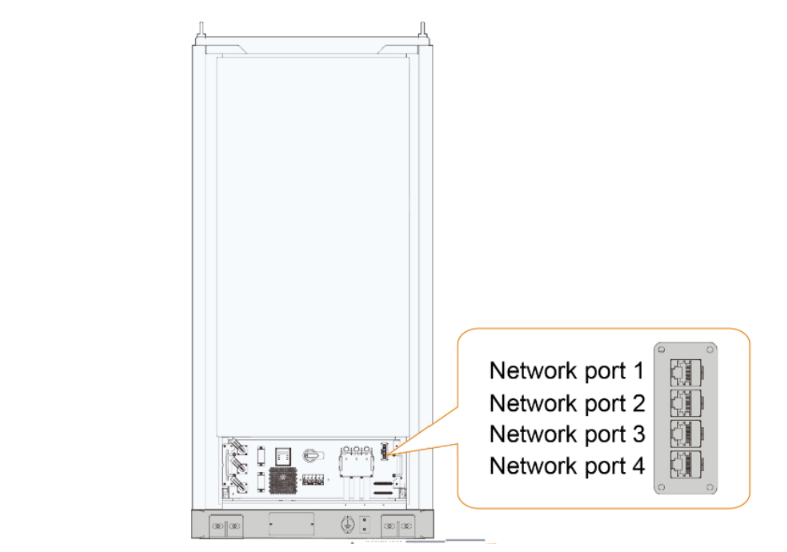

Povežite LC300 na bateriji ST izravno s Reduxi Controllerom putem Etherneta. Slika prikazuje položaj Ethernet komunikacijskih priključaka.
Tekstualni opis ove slike
Crtež visokog, uskog ormara (ormar s baterijama) gledano sprijeda, s velikom praznom prednjom pločom i podnožjem pri dnu. Pri dnu lijevo priključno područje sa stezaljkama i malim komponentama. Zaobljeni oblačić narančastog obruba dolje desno prikazuje povećani sivi blok konektora s četiri složene Ethernet (RJ45) utičnice, s oznakama uz njega: Network port 1, Network port 2, Network port 3, Network port 4 (odozgo prema dolje). Tanka linija povezuje oblačić s malim blokom priključaka u donjem dijelu ormara.
4.2 Postavljanje komunikacijskih parametara
Prijavite se u web sučelje LC300 i idite na Parameter Settings – Comm Parameters. Provjerite podudaraju li se IP address, Subnet mask i Gateway s lokalnom mrežom za Ethernet.
Modbus port postavljen je na 502 i prema zadanim je postavkama otvoren, kao što pokazuju slike. Spremite postavke.
Tekstualni opis ove slike

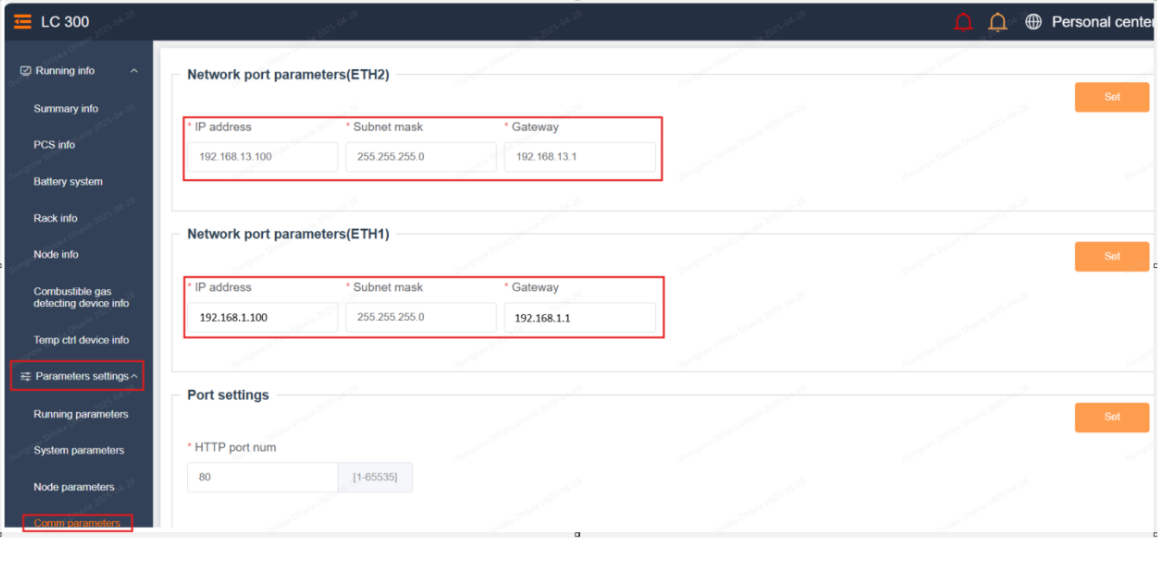

Snimka zaslona web sučelja LC 300, stranica mrežnih parametara. Lijevi izbornik: Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (istaknuto crvenim okvirom; podstavke Running parameters, System parameters, Node parameters i stavka ispod u crvenom okviru, djelomično odrezana). Gore desno: Personal center. Odjeljak Network port parameters(ETH2) s gumbom Set: IP address, Subnet mask, Gateway u crvenom okviru (maska izgleda kao 255.255.255.0). Odjeljak Network port parameters(ETH1) s gumbom Set: IP address: 192.168.1.100; Subnet mask: 255.255.255.0; Gateway: 192.168.1.1 (u crvenom okviru). Odjeljak Port settings s gumbom Set: HTTP port num: 80 (raspon prikazan u zagradama).
Tekstualni opis ove slike

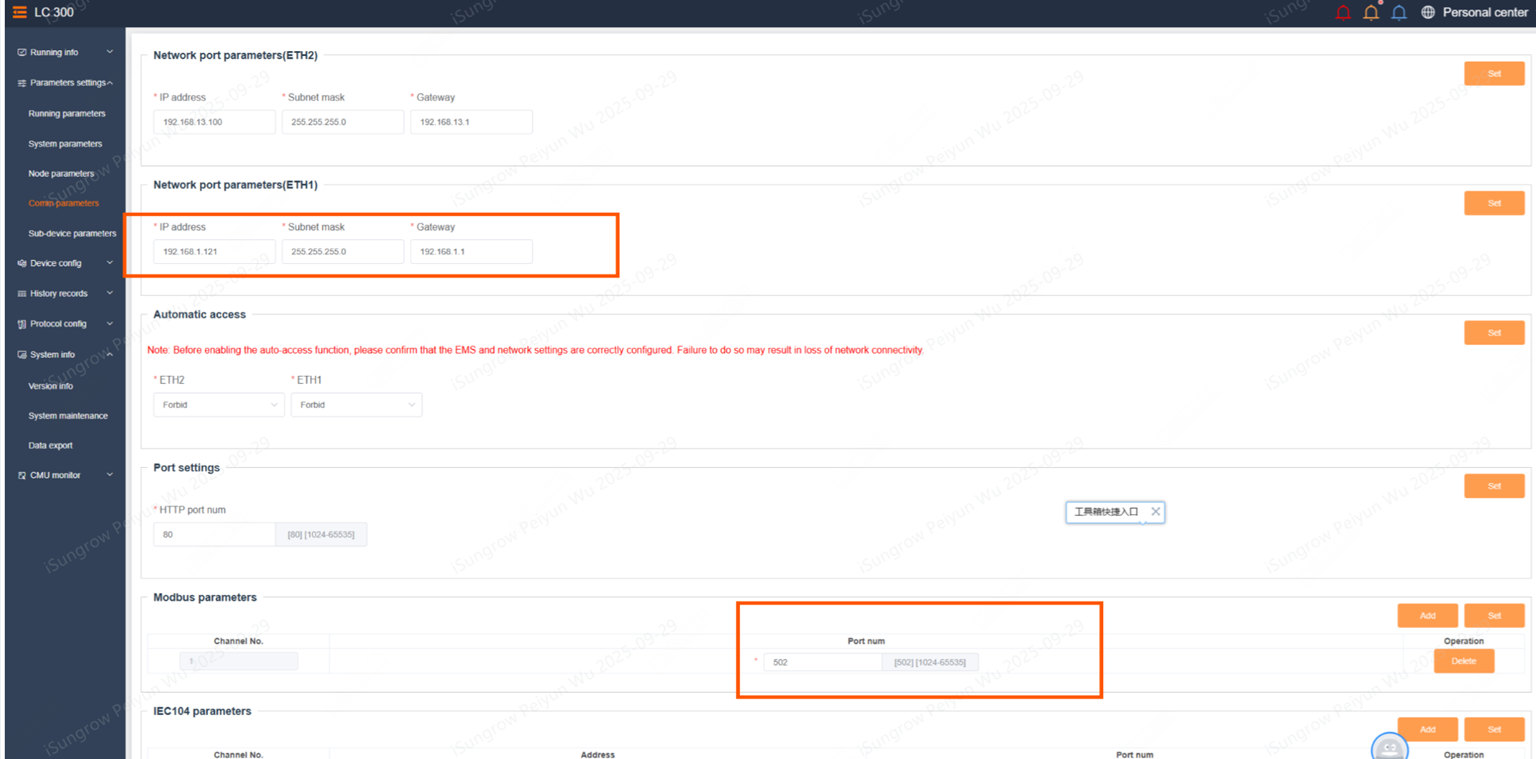

Snimka zaslona web sučelja LC 300, stranica komunikacijskih parametara (tekst je vrlo sitan). Lijevi izbornik s Running info, Parameters settings (podstavke, jedna istaknuta narančasto), Device config, Protocol config, System info i drugima. Gore desno: Personal center. Odjeljci odozgo: Network port parameters(ETH2) s gumbom Set; Network port parameters(ETH1) s poljima IP address, Subnet mask, Gateway u narančastom okviru; Automatic access s crvenom napomenom o omogućavanju funkcije automatskog pristupa i dva padajuća izbornika; Port settings s poljem za broj porta i padajućim izbornikom desno; Modbus parameters s tablicom (stupci uključuju Channel No, Port num, Operation) i poljem Port num u narančastom okviru; ispod još jedan odjeljak (IEC104 parameters). Gumbi Set narančasti su u svakom odjeljku.
4.3 Postavljanje sistemskih parametara

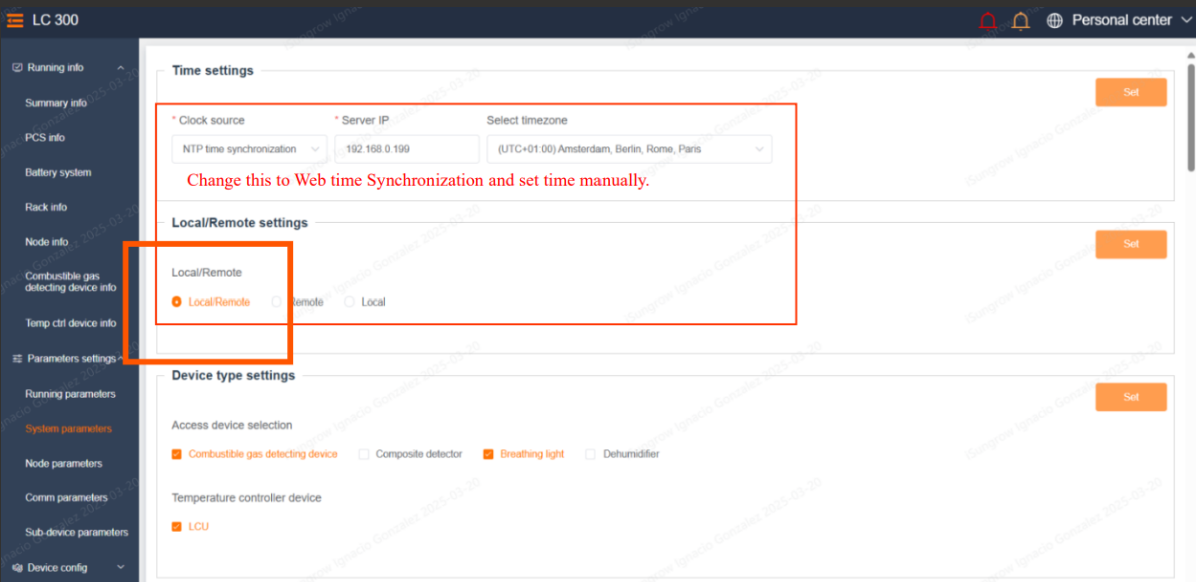

Idite na System Parameters i postavku lokalno/daljinski postavite na Local/Remote. Postavku vremena promijenite u Web Time Synchronization i vrijeme postavite ručno.
Tekstualni opis ove slike
Snimka zaslona web sučelja LC 300, stranica System parameters. Lijevi izbornik: Running info (Summary info, PCS info, Battery system, Rack info, Node info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (Running parameters, System parameters istaknuto narančasto, Node parameters, Comm parameters, Sub device parameters), Device config. Gore desno: Personal center. Odjeljak Time settings s gumbom Set: Clock source: NTP time synchronization; Server IP:; Select timezone: (UTC+01:00) Amsterdam, Berlin, Rome, Paris. Okvir crvenog obruba oko tih polja sadrži crveni tekst: Change this to Web time Synchronization and set time manually. Odjeljak Local/Remote settings s gumbom Set: Local/Remote s opcijama Local/Remote (odabrano, narančasto, u narančastom okviru), Remote, Local. Odjeljak Device type settings s gumbom Set: Access device selection: Combustible gas detecting device (označeno), Composite detector (nije označeno), treća opcija, Dehumidifier (nije označeno); Temperature controller device: jedna opcija.
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje uređaja Sungrow u Reduxi
Ovim koracima dodajete novi uređaj Sungrow ili uređujete postojeći.
6.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi Točku 5) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona vrha lijevog izbornika Reduxi Configuratora. Logotip: reduxi Configurator. Devices (proširen, znak minus) sadrži samo gumb + Add device (uokviren). Ispod: Strategies (+), Utility Rate Plan, Settings (+).
U prvom koraku definirajte osnovne postavke.
Sungrow string ili hibridni invertor
- Device type:
Solar Power PlantiliHybrid, ovisno o sustavu - Type:
Sungrow string/hybrid inverter 3p - Name: naziv po Vašem izboru
Tekstualni opis ove slike

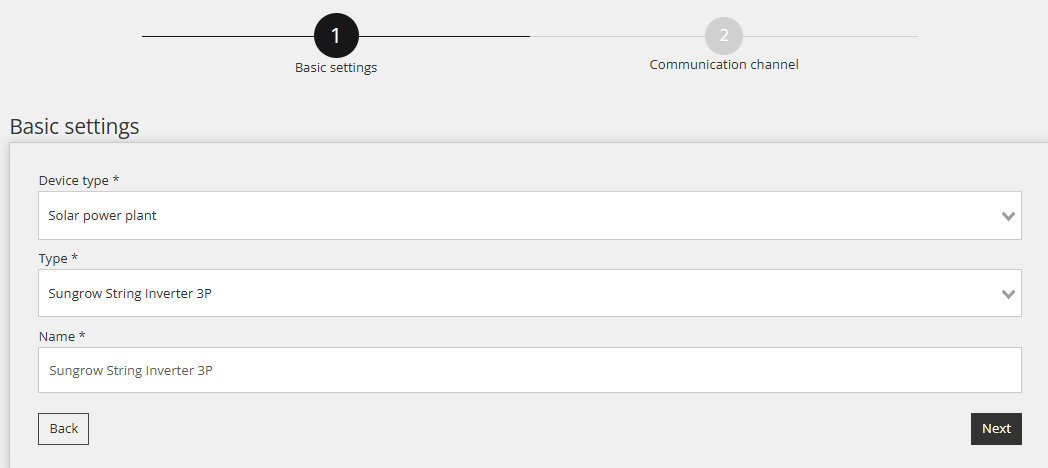

Snimka zaslona čarobnjaka u Reduxi Configuratoru, prvi korak Basic settings (drugi korak, Communication channel, zasivljen). Naslov: Basic settings. Polja: Device type *: Solar power plant (padajući izbornik); Type *: Sungrow String Inverter 3P (padajući izbornik); Name *: Sungrow String Inverter 3P (tekstualno polje). Gumbi: Back (lijevo), Next (desno, tamni).

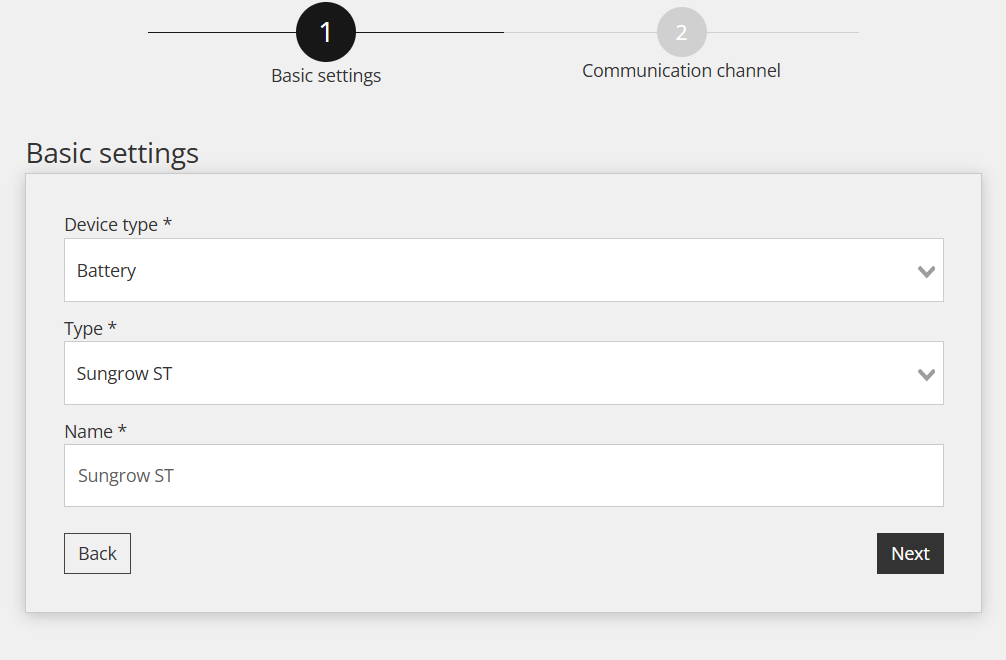

Sungrow ESS C&I (serija baterija ST)
- Device type:
Battery - Type:
Sungrow ST - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, prvi korak Basic settings (drugi korak, Communication channel, prikazan zasivljeno). Naslov: Basic settings. Polja: Device type *: Battery (padajući izbornik); Type *: Sungrow ST (padajući izbornik); Name *: Sungrow ST (tekstualno polje). Gumbi: Back (lijevo), Next (desno, tamni).
Kliknite Next.
6.2 Postavke komunikacije
U drugom koraku definirajte komunikacijski kanal između Reduxi Controllera i uređaja Sungrow.

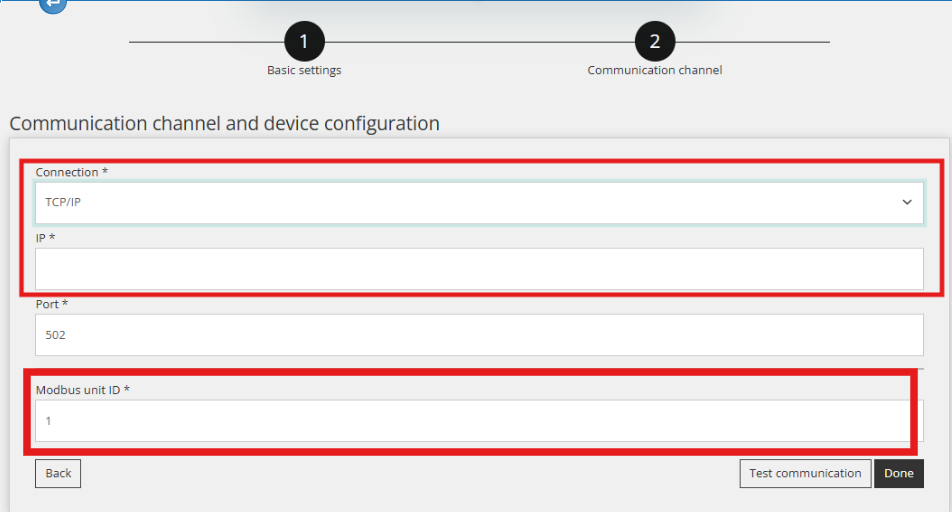

Sungrow string ili hibridni invertor
| Parametar | Vrijednost |
|---|---|
| Veza | TCP |
| IP | IP adresa invertora |
| Modbus ID | Modbus ID s uređaja WiNet-S/S2 ili Data Loggera (vidi točku 3) |
Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, drugi korak Communication channel (prvi korak je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajući izbornik, u crvenom okviru zajedno s poljem IP); IP *: prazno; Port *: 502; Modbus unit ID *: 1 (u drugom crvenom okviru). Gumbi: Back (lijevo), Test communication i Done (desno).

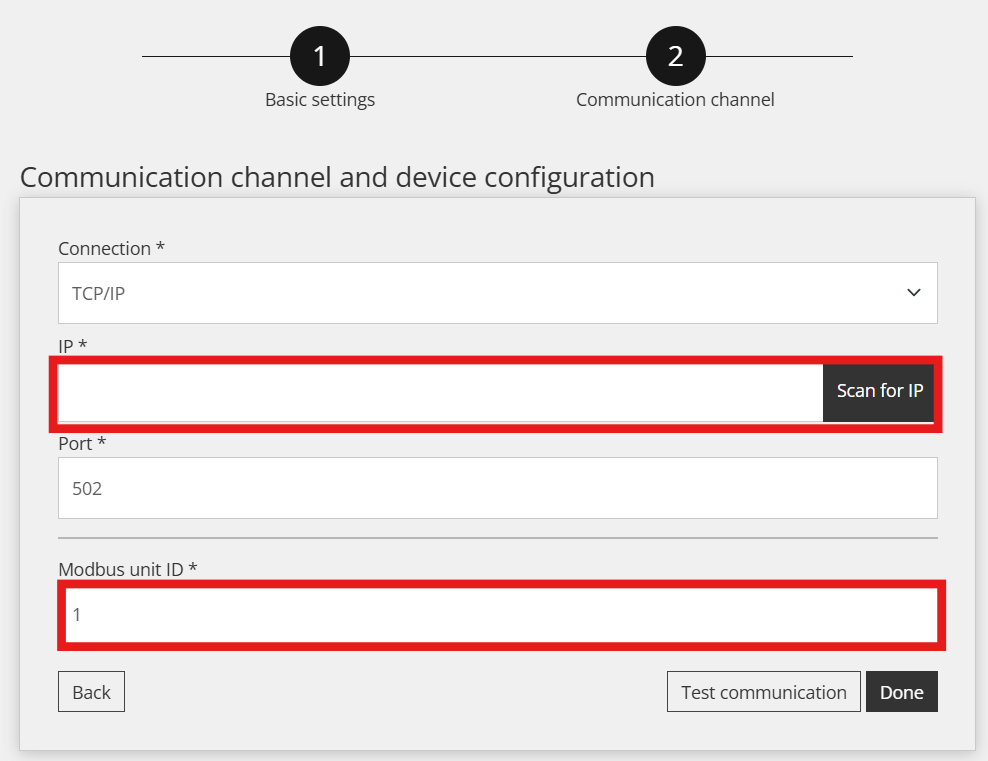

Sungrow ESS C&I (serija baterija ST)
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa uređaja LC300. Kliknite Scan for IP da biste je pronašli. |
| Modbus ID | Modbus ID iz web sučelja LC300 |
Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, drugi korak Communication channel (prvi korak je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajući izbornik); IP *: prazno, s tamnim gumbom Scan for IP na desnom kraju (polje IP i gumb nalaze se u crvenom okviru); Port *: 502; Modbus unit ID *: 1 (u drugom crvenom okviru). Gumbi: Back (lijevo), Test communication i Done (desno).
6.3 Testiranje komunikacije

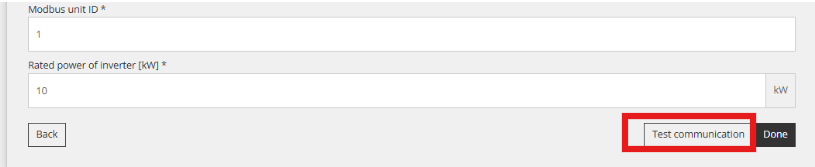

Kliknite Test communication ispod komunikacijskih parametara. Provjerava radi li Modbus veza. Jednom očitava uređaj i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona dna obrasca uređaja u Reduxi Configuratoru. Polja: Modbus unit ID *: 1; Rated power of inverter (kW) *: 10 (jedinica kW prikazana desno). Gumbi: Back (dolje lijevo), Test communication i Done (dolje desno). Crveni okvir ističe gumb Test communication.
Test daje jedan od dva rezultata:

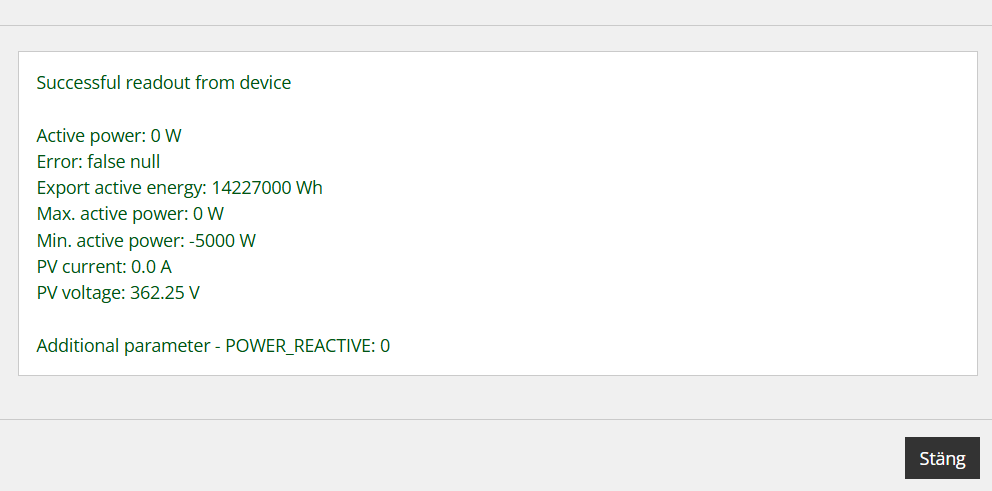

Tekstualni opis ove slike
Snimka zaslona dijaloga s rezultatom sa zelenim tekstom: Successful readout from device. Reci: Active power: 0 W; Error: false null; Export active energy: 14227000 Wh; Max. active power: 0 W; Min. active power: -5000 W; PV current: 0.0 A; PV voltage: 362.25 V; Additional parameter - POWER_REACTIVE: 0. Gumb dolje desno: Stäng [na švedskom, Close].
Tekstualni opis ove slike
Snimka zaslona dijaloga naslova Test communication s X-om za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamni gumb dolje desno: Close.
7 Provjera očitanja
7.1 Last measurements

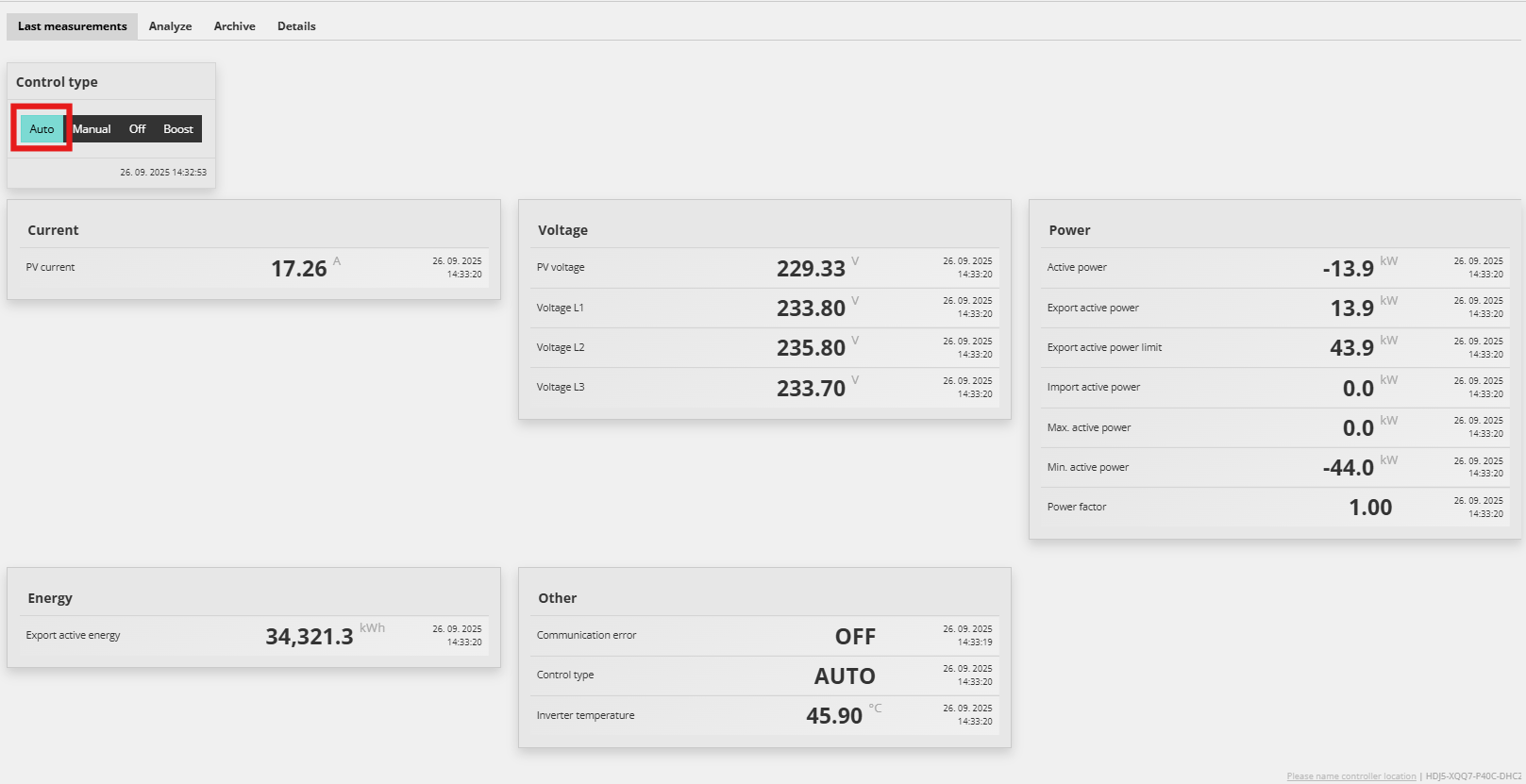

Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Sungrow – Last Measurements u Reduxi Configuratoru kao dodatni test.
Tekstualni opis ove slike
Snimka zaslona stranice uređaja u Reduxi Configuratoru, kartica Last measurements (ostale kartice: Analysis, Archive, Details). Okvir Control type s četiri gumba: Auto (odabran, svijetloplav, u crvenom okviru), Manual, Off, Boost. Kartice s recima vrijednosti; oznake redaka vrlo su sitne. Kartica Current: jedna vrijednost 17.26. Kartica Voltage: 229.33; 233.80; 235.80; 233.70. Kartica Power: -13.9; 13.9; 43.9; 0.0; 0.0; -44.0; 1.00. Kartica Energy: 34,321.3. Kartica Other: OFF; AUTO; 45.90. Svaka vrijednost ima malu vremensku oznaku s datumom i vremenom desno.
7.2 Uključivanje upravljanja putem Reduxija
Za napredno upravljanje baterijom i invertorom uključite uređaj u Reduxi strategiju. U Reduxi Configuratoru pod Devices – Sungrow postavite control type na AUTO. Tek tada naredbe strategije utječu na invertor.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
Nakon što dodate uređaj, možete ga nadzirati i njime upravljati i putem aplikacije Reduxi.
✓ Sažetak
Priprema (točke 1–2): Provjerite priručnike proizvođača. Odaberite način povezivanja: WiNet-S/S2 ili Data Logger za string i hibridne invertore, LC300 za baterije ST.
Sungrow (točke 3–4): Otvorite Modbus TCP na portu 502 i zabilježite Modbus ID uređaja. Za bateriju ST postavite IP adresu, masku podmreže i pristupnik na LC300.
Dodavanje u Reduxi (točke 5–6): Prijavite se u Configurator, dodajte uređaj, unesite IP i Modbus ID, pokrenite Test communication i kliknite Done.
Puštanje u rad (točka 7): Provjerite zadnja mjerenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test communication ne uspijeva s vezom putem WiNet-S/S2 ili iSolarClouda | Modbus TCP nije otvoren. Omogućite port 502 pod System – Forwarding Configuration u web sučelju WiNeta ili postavite Modbus TCP 502 Port on/off na open u iSolarCloudu (vidi točku 3). |
| Test communication ne uspijeva iako je port 502 otvoren | Provjerite Modbus ID. Pročitajte Forwarding Modbus ID pod Device – Device List i unesite istu vrijednost u Reduxi Configurator. |
| LC300 nije dostupan | Provjerite IP address, Subnet mask i Gateway pod Parameter Settings – Comm Parameters (vidi točku 4). U Configuratoru kliknite Scan for IP da biste pronašli LC300. |
| Naredbe strategije nemaju učinka | Postavite control type uređaja na AUTO (vidi točku 7). Za bateriju ST provjerite je li postavka lokalno/daljinski na LC300 Local/Remote (vidi točku 4). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
