Kako povezati hibridni invertor SolaX X1/X3 G4/Pro/Ultra s Reduxi kontrolerom
Smanjite troškove energije do 70 %: povežite hibridne invertore SolaX Power X1/X3 G4, Pro i Ultra s Reduxi Controllerom putem Modbus TCP/IP-a ili RTU-a.
Tekstualni opis ove slike

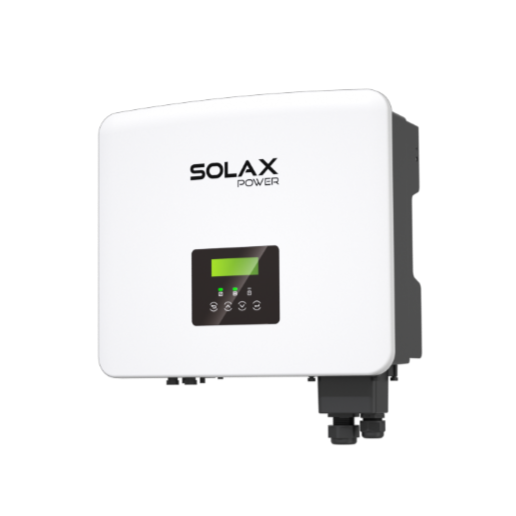

Fotografija (render proizvoda) bijelog zidnog invertora viđenog pod blagim kutom na bijeloj pozadini. Na prednjoj strani otisnuto je SOLAX POWER. Ispod logotipa mali crni zaslon sa zelenim ekranom, tri male indikatorske lampice i četiri okrugle tipke. S desne strane tamnosivi bočni dio; ispod njega tamnosivi priključni blok s dvije kabelske uvodnice i malim konektorima na donjem rubu.
1 Priprema invertora SolaX
1.1 Tehnička dokumentacija
- SolaX X1-Hybrid G4 – stranica proizvoda
- SolaX downloads – priručnici i tehnički listovi
1.2 Potrebna oprema
- Hibridni invertor SolaX Power X1 ili X3 (G4, Pro ili Ultra)
- Za Modbus TCP: dongle WiFi 3.0 ili dongle WiFi & LAN 3.0
- Za Modbus RTU: RS485 veza s Reduxi Controllerom (vidi sheme ožičenja u točki 2)
- Reduxi Controller
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
1.3 Instalacija najnovijeg firmwarea
Invertor mora imati najnoviji firmware. Za ažuriranje obratite se podršci SolaX Power: service.global@solaxpower.com
Tablica prikazuje verzije firmwarea po uređaju:
Tekstualni opis ove slike
Tablica uređaja s verzijama hardvera i firmwarea. Stupci: Device, Hardware, Firmware. Energy Storage Inverters, Singlephase: X1-IES, ARM V1.23. Threephase: X3-HybridG4, ARM V1.20; X3-Hybrid G4 Pro(Need LAN), ARM V4; X3-IES, ARM V13; X3-Ultra, ARM V4.04. On-grid Inverters, Singlephase: X1-MINIG3, ARM V1.46; X1-MINIG4, ARM V1.0; X1-MINI G4 Plus, ARM V1.0; X1-SMART G2, ARM V2.05; X1-BOOSTG3, ARM V1.46; X1-BOOSTG4, ARM V1.0. Threephase: X3-MICG2, ARM V1.17; X3-PROG2, ARM V1.17; X3-MEGAG2, ARM V008.02; X3-FORTH, ARM V015.01; X3-FORTH Plus, ARM V002.01; X3-GROUND, ARM V1.00. Wi-Fi dongle: Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01; Pocket WiFi 3.0(SV/SR), V3.005.01; Pocket WiFi 3.0(SS), V3.031.02; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support); Pocket WiFi+4GM(SM), V1.001.23(Only WiFi); Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Fizičko povezivanje
2.1 Modbus TCP/IP
Slika prikazuje cijelu vezu od Reduxi Controllera do izmjenjivača.
Tekstualni opis ove slike
Dijagram veze Modbus TCP/IP na bijeloj pozadini. Gore lijevo: crna kutija zaobljenih rubova s oznakom Controller i logotipom reduxi. Gore u sredini: bijela kutija s oznakom Hybrid Inverter s otisnutim SOLAX POWER i malim zelenim zaslonom. U sredini lijevo: bijeli usmjernik s antenama i Wi-Fi simbolom, oznaka Router. Dolje lijevo: globus sa slovima WWW. Linije: cijan puna linija s oznakom Ethernet od Controllera dolje do usmjernika; cijan puna linija s oznakom Ethernet od usmjernika do donje strane invertora; cijan isprekidana linija od usmjernika do globusa WWW. Cijan linija s donje strane invertora vodi do okvira cijan obruba s dva crna donglea, crvenim uskličnikom pokraj njega i crvenim tekstom: Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
Slika prikazuje cijelu vezu od Reduxi Controllera do izmjenjivača.
Tekstualni opis ove slike
Dijagram veze Modbus RTU na bijeloj pozadini. U sredini: crna kutija zaobljenih rubova s oznakom Controller i logotipom reduxi. Desno: bijela kutija s oznakom Hybrid Inverter s otisnutim SOLAX POWER. Lijevo: bijeli usmjernik s antenama i oznakom Router, a ispod njega globus sa slovima WWW. Linije: cijan puna linija s oznakom Ethernet od usmjernika do Controllera; cijan puna linija s oznakom RS 485 A/B od Controllera do donje strane invertora; cijan isprekidana linija od usmjernika do globusa WWW.
2.2.1 Sheme ožičenja
Povežite stezaljke A i B priključka RS485 na Reduxi Controlleru s priključkom COM na invertoru, kako je prikazano za vašu seriju.
Tekstualni opis ove slike
Shema ožičenja naslova X1/X3 G4 Series. Lijevo: linijski crtež donje strane invertora SolaX s okruglim konektorima i ventilatorima; jedan konektor označen je crvenim okvirom. Cijan linija vodi do područja cijan obruba s desne strane. Na njegovu vrhu letva utikača/konektora s oznakom SolaX Inverter COM s jednim položajem označenim crvenim okvirom, povezanim crnom linijom dolje do stezaljki. Ispod: blok s oznakom Reduxi Controller s 4-polnom stezaljkom oznake RS485; pokraj nje letva od četiri stezaljke s oznakama GND, A, B, 5VDC. Stezaljke A i B nalaze se u crvenom okviru i crnom su linijom povezane s COM priključkom invertora.
Tekstualni opis ove slike
Shema ožičenja naslova X1/X3 Ultra Series. Lijevo: linijski crtež donje strane invertora SolaX s nekoliko konektora i ventilatora; jedan blok konektora označen je crvenim okvirom. Cijan linija vodi do crteža poklopca s četiri utičnice, od kojih je jedna označena crvenim okvirom. Desno: veliko područje cijan obruba. Na njegovu vrhu tablica s oznakom SolaX Inverter COM 1, povezana crnom linijom s poklopca. Ispod: blok s oznakom Reduxi Controller s 4-polnom stezaljkom oznake RS485; pokraj nje letva od četiri stezaljke s oznakama GND, A, B, 5VDC. Stezaljke A i B nalaze se u crvenom okviru i crnom su linijom povezane s priključkom invertora.
Tekstualni opis ove slike
Shema ožičenja naslova X1/X3 PRO Series. Lijevo: linijski crtež donje strane invertora SolaX; na njegovu desnom kraju područje cijan obruba s četiri označene RJ45 utičnice, od kojih je jedna označena crvenim okvirom. Cijan linija vodi do područja cijan obruba s desne strane. Na njegovu vrhu RJ45 utikač s obojenim žicama i tablica pinova s oznakom Solax Inverter Com 1 / RS485 (stupci Pin No. i Definition; pinovi 1 i 2 Not assigned; pin 3 linija +12V; pinovi 4 i 5 u crvenom okviru, s oznakama REMOTE_485A i REMOTE_485B; pin 6 GND2_COM; pinovi 7 i 8 Not assigned). Ispod: blok s oznakom Reduxi Controller s 4-polnom stezaljkom oznake RS485; pokraj nje letva od četiri stezaljke s oznakama GND, A, B, 5VDC. Stezaljke A i B nalaze se u crvenom okviru i crnom su linijom povezane s RJ45 utikačem.
3 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje invertora SolaX u Reduxi
Nakon što povežete Reduxi Controller i hibridni invertor SolaX, registrirajte ga kao novi uređaj.
4.1 Osnovne postavke
Prijavite se u lokalni Reduxi Configurator (vidi točku 3) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona bočne trake Reduxi Configuratora. Zaglavlje: logotip reduxi Configurator. Odjeljak Devices (s ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovoda) i dvije stavke s ikonama sunca bez vidljivih naziva. Pri dnu je gumb Add device sa znakom plus, označen cijan pravokutnikom.
U prvom koraku odaberite osnovne postavke. Za jednofazni invertor odaberite X1. Za trofazni invertor odaberite X3.
- Device type:
Hybrid Inverter - Type:
SolaX Power X1 HybridiliSolaX Power X3 Hybrid - Name: naziv po vašem izboru, na primjer Solax Power X3 Hybrid G4
Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, prvi korak Basic settings (drugi korak, Communication channel, zasivljen). Naslov: Basic settings. Polja: Device type *: Hybrid inverter (padajući izbornik); Type *: Solax Power X3 Hybrid G4 (padajući izbornik); Name *: Solax Power X3 Hybrid G4 (tekstualno polje). Gumbi: Back (lijevo), Next (desno, tamni).
Kliknite Next.
4.2 Postavke komunikacije
Drugi korak postavlja komunikacijski kanal za Modbus između Reduxi Controllera i invertora SolaX. Odaberite TCP/IP ili RTU, ovisno o vezi koju koristite.
4.2.1 Modbus TCP
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa invertora SolaX |
| Port | 502 |
| Modbus unit ID | Isti ID kao onaj postavljen na invertoru. Zadano: 1
|
| Korisnička lozinka | Isti PIN kod kao za zaslon invertora, na primjer 2014
|
| PV | Je li instaliran PV: Yes ili No
|
| Baterija | Je li instalirana baterija: Yes ili No
|
Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, drugi korak Communication channel (prvi korak je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajući izbornik); IP *: prazno; Port *: 502; Modbus unit ID *: 1; User password *: unesena je vrijednost (polje prikazuje lozinku; vrijednost je ovdje izostavljena); PV *: Yes (padajući izbornik, napomena: Is PV installed on the inverter?); Battery *: Yes (padajući izbornik, napomena: Is battery installed on the inverter?). Gumbi: Back (lijevo), Test communication i Done (desno).
4.2.2 Modbus RTU
| Parametar | Vrijednost |
|---|---|
| Veza | Local Port |
| Port | 1 |
| Baudrate | 9600 |
| Data Bits | 1 |
| Stop Bits | 1 |
| Parity | None |
| Modbus unit ID |
1 (isti ID kao na invertoru) |
| Korisnička lozinka | Isti PIN kod kao za zaslon invertora, na primjer 2014
|
| PV | Je li instaliran PV: Yes ili No
|
| Baterija | Je li instalirana baterija: Yes ili No
|
Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, drugi korak Communication channel (prvi korak je Basic settings). Naslov: Communication channel and device configuration. Polja: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 1; User password *: unesena je vrijednost (polje prikazuje lozinku; vrijednost je ovdje izostavljena); Phase *: L1 (napomena: To what phase is the inverter connected to.); PV *: Yes (napomena: Is PV installed on the inverter?); Battery *: Yes (napomena: Is battery installed on the inverter?). Gumbi: Back (lijevo), Test communication i Done (desno).
4.3 Test komunikacije
Kliknite Test communication pri dnu čarobnjaka. Test jednom očitava invertor SolaX i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
Primjeri rezultata za ovaj uređaj:
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru (zatvaranje X gore desno, tamni gumb Close dolje desno). Zeleni tekst u bijelom okviru: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Dodatni parametri: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (djelomično odrezano na slici); PV_POWER_ACTIVE_MAX: 0.
Tekstualni opis ove slike
Snimka zaslona dijaloga naslova Test communication s X-om za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamni gumb dolje desno: Close.
Ako test ne uspije, provjerite postavke i ožičenje te pokušajte ponovno.
5 Provjera očitanja
5.1 Last measurements
U Reduxi Configuratoru provjerite izmjerene vrijednosti i komunikaciju pod Devices – SolaX Power Inverter – Last Measurement.
Tekstualni opis ove slike
Snimka zaslona stranice 'Last measurements' uređaja u Reduxi Configuratoru. Kartice: Last measurements (aktivna), Analyze, Archive. Gore desno: padajući izbornik osvježavanja 'Without refreshing' i gumb za osvježavanje. Kartica 'Control type': gumbi Auto (svijetlozeleni) i Manual (tamni, odabran); vremenska oznaka 14. 03. 2025 12:49:13. Sve vrijednosti u nastavku imaju vremensku oznaku 14. 03. 2025 12:49:01 osim ako je drukčije navedeno. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (jedinica kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (vremenska oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
5.2 Omogućavanje upravljanja putem Reduxija
Za napredno upravljanje uključite uređaj u optimizacijske načine rada sustava Reduxi. U Reduxi Configuratoru pod Devices – SolaX Power Inverter postavite control type na AUTO. Tek tada naredbe strategije utječu na bateriju.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
Nakon dodavanja uređaja možete ga nadzirati i njime upravljati putem aplikacije Reduxi.
✓ Sažetak
Priprema (točka 1): Instalirajte najnoviji firmware. Za Modbus TCP nabavite dongle WiFi 3.0 ili WiFi & LAN 3.0.
Povezivanje SolaX (točka 2): Povežite invertor s Reduxi Controllerom putem Modbus TCP/IP-a ili ožičite RS485 za Modbus RTU.
Dodavanje u Reduxi (točke 3–4): Prijavite se u Reduxi web sučelje, kliknite + Add device, odaberite X1 ili X3 i unesite postavke komunikacije. Kliknite Test communication, zatim Done.
Puštanje u rad (točka 5): Provjerite zadnja mjerenja. Postavite control type na AUTO i definirajte strategiju.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Modbus ne radi | Instalirajte najnoviji firmware. Za ažuriranje se obratite na service.global@solaxpower.com. |
| Nema Modbus TCP veze | Modbus TCP zahtijeva dongle WiFi 3.0 ili dongle WiFi & LAN 3.0. |
| Test komunikacije ne uspijeva | Provjerite postavke i ožičenje. Provjerite Modbus unit ID (zadano 1) i korisničku lozinku. To je PIN kod zaslona invertora. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
