Smanjite troškove energije do 70%: Reduxi integrira SolaX Power X1/X3 Hybrid Inverters G4/Pro/Ultra putem Modbus TCP/IP ili RTU.

1. Solax Firmware

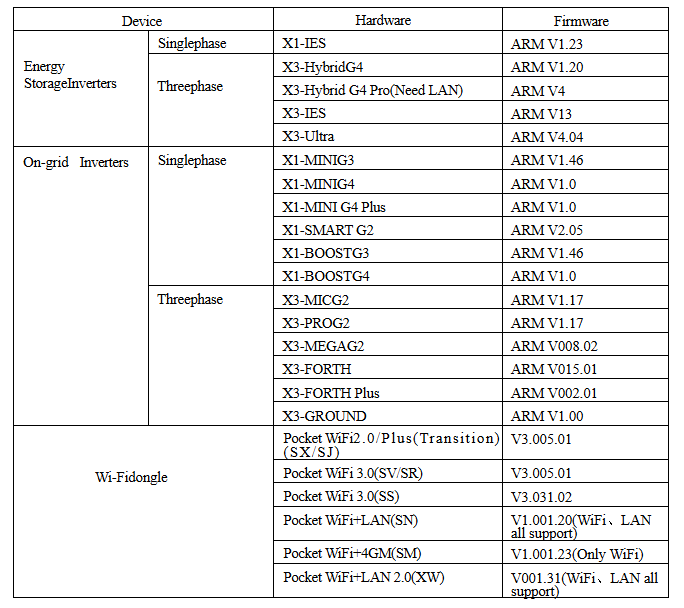

Napomena: Inverter mora imati najnoviju nadogradnju firmvera. Da biste to učinili, obratite se izravno Solax Power podršci na
2. Fizička veza
2.1 Modbus TCP/IP
Simbolička slika cijele veze od Reduxi kontrolera do pretvarača prikazana je u nastavku:
Napomena: Za postavljanje veze putem Modbus TCP-a potreban vam je WiFi 3.0 ili WiFi & LAN 3.0 Dongle
2.2 Modbus RTU
Simbolička slika cijele veze od Reduxi kontrolera do pretvarača prikazana je u nastavku:
2.2.1 Dijagrami ožičenja:
3. Dodajte SolaX X1/X3 Hybrid Inverter u Reduxi sustav
Nakon povezivanja Reduxija i SolaX Hybrid Invertera, možete ga registrirati kao novi uređaj.
3.1 Odaberite Dodaj uređaj
Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.
3.2 Odaberite SolaX Power Hybrid Inverter
To ovisi o tome koji inverter imate. Ako imate jednofazni inverter (X1), odaberite... Ako imate instaliran trofazni pretvarač, odaberite X3.

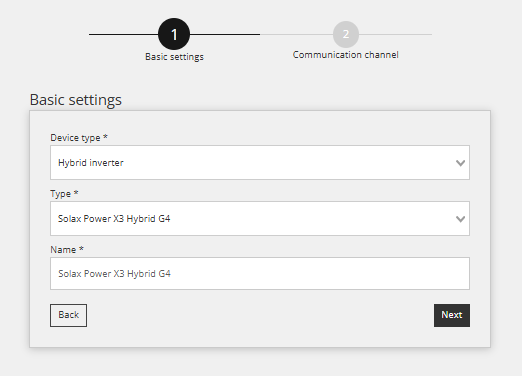

Unutar prvog koraka definiraju se osnovne postavke:
- Odaberite Vrsta uređaja: Hybrid Inverter,
- Odaberite Vrstu: SolaX Power X1 ili X3 Hybrid,
- Imenujte uređaj kako želite, na primjer: Solax Power X3 Hybrid G4

3.3 Konfiguracija uređaja za komunikacijski kanal
Drugi korak uključuje konfiguriranje komunikacijskog kanala, što je ključno za ispravnu Modbus komunikaciju. U ovom koraku uspostavlja se komunikacijska veza između Reduxi kontrolera i Solax Power Invertera.
Možete birati između TCP/IP ili RTU veze (ovisno o korištenom uređaju)

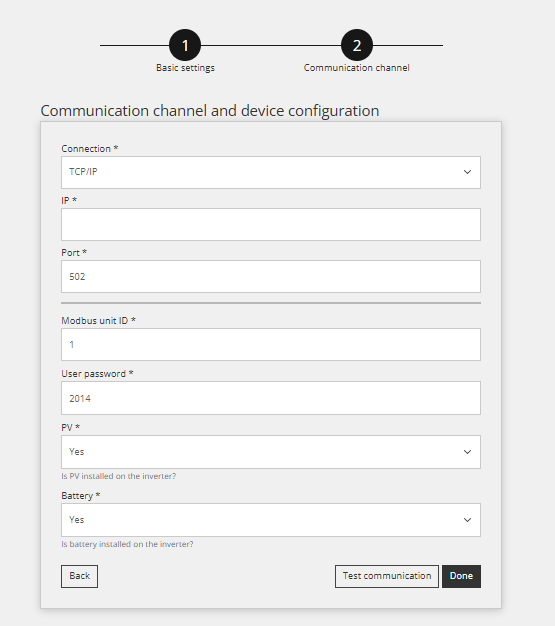

3.3.1 Modbus TCP
- Veza: TCP/IP
- IP: Unesite IP adresu Solax Power Invertera
- Priključak: 502
- ID Modbus jedinice: Ovo je isti ID kao onaj postavljen na pretvaraču (kao zadano 1)
- Korisnička lozinka: To je isti PIN kod kao i za zaslon na pretvaraču (kao primjer 2014.)
- PV: je li instaliran PV? Da ili Ne
- Baterija: je li instalirana baterija? Da ili Ne

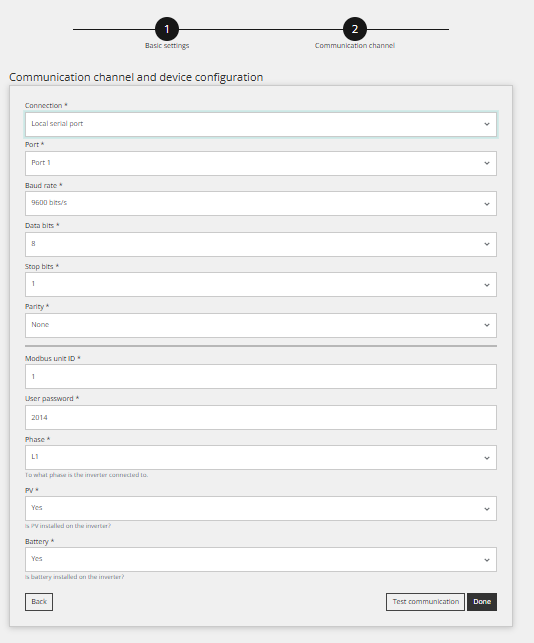

3.3.2 Modbus RTU
- Veza: Lokalni priključak
- Priključak: 1
- Brzina prijenosa: 9600
- Bitovi podataka: 1
- Zaustavni bitovi: 1
- Paritet: Nema
- ID Modbus jedinice: 1 (isti ID kao pretvarač)
- Korisnička lozinka: To je isti PIN kod kao i za zaslon na pretvaraču (kao primjer 2014.)
- PV: je li instaliran PV? Da ili Ne
- Baterija: je li instalirana baterija? Da ili Ne
3.4 Test komunikacije
Ispod svih polja komunikacijskog kanala spomenutih u prethodnom koraku nalazi se gumb "Test Communication".
Ovaj gumb se koristi za provjeru funkcionira li Modbus veza između uređaja ispravno.
Uspješan odgovor (primjer):
Neuspješan odgovor (primjer):
U tom slučaju provjerite postavke, ožičenje i pokušajte ponovo.
3.5 Očitavanja s uređaja
Ovaj odjeljak vam pokazuje kako provjeriti izmjerene vrijednosti uređaja i komunicira li ispravno. To se može učiniti pod "Uređaji /SolaX Power Inverter /Zadnje mjerenje."
Za napredno upravljanje, integrirajte uređaj u načine optimizacije Reduxi sustava.
Pod Devices/SolaX Power Inverter u Reduxi konfiguratoru, vrsta upravljanja mora biti postavljena na AUTO kako bi naredbe za strategiju utjecale na bateriju.
Kako biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičke cijene i dinamičke tarife, slijedite upute o tome kako definirati strategiju na ovoj poveznici: Strategije za Reduxi kontroler.
Nakon uspješnog dodavanja uređaja, može se pratiti i kontrolirati putem Reduxi aplikacije.
