Kako povezati punjače Easee s Reduxi kontrolerom
Integrirajte punjače Easee s Reduxijem putem Wi-Fi-ja i platforme Easee pomoću protokola OCPP. Moguće smanjenje troškova do 30 %.
Tekstualni opis ove slike
Fotografija (renderirana scena) bijelog električnog automobila viđenog straga, parkiranog u svijetloj praznoj dvorani s valovitim bijelim krovom na bijelim stupovima i blijedim reflektirajućim podom. Lijevo od automobila na podu stoji tanki crni stup za punjenje (punjač Easee, prema opisu) s tamnom glavom; crni kabel za punjenje u luku vodi od stupa do priključka za punjenje na stražnjoj lijevoj strani automobila. Tekst nije vidljiv.
1 Tehnička dokumentacija
Dokumenti i aplikacije tvrtke Easee:
- Aplikacija Easee (Google Play) – aplikacija za Android.
- Aplikacija Easee (App Store) – aplikacija za iOS.
- Find the Pin and Charger ID – članak podrške tvrtke Easee (na švedskom).
- Getting started with Easee chargers – članak podrške tvrtke Easee s osnovama.
2 Potrebna oprema
Potrebno vam je:
- Reduxi Controller
- Punjač Easee spojen na platformu Easee putem Wi-Fi-ja
- Charger ID i Charger PIN punjača (vidi točku 3)
- Aplikacija Easee (neobavezno, za očitavanje Charger ID-a i PIN-a)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pronalazak Charger ID-a i PIN-a
Reduxiju su za komunikaciju s punjačem Easee potrebne dvije vrijednosti: Charger ID i Charger PIN. Nalaze se u aplikaciji Easee ili na samom uređaju.
3.1 Aplikacija Easee

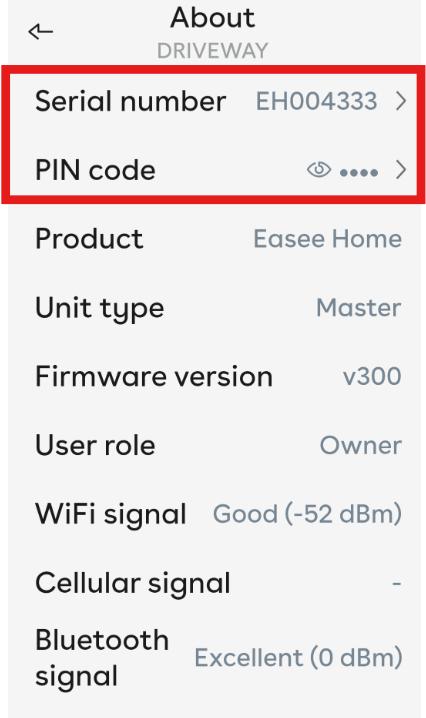

Prijavite se u aplikaciju Easee i idite na Charger Settings. Serijski broj prikazan je u retku About. Dodirnite serijski broj za dodatne informacije, uključujući PIN kod vašeg punjača.
Tekstualni opis ove slike
Snimka zaslona prikaza 'About' u aplikaciji Easee s podnaslovom 'DRIVEWAY' i strelicom natrag gore lijevo. Crveni pravokutnik označava prva dva retka. Reci (oznaka: vrijednost): Serial number: EH004333 (sa strelicom); PIN code: ikona oka i četiri maskirane točke, PIN nije prikazan (sa strelicom); Product: Easee Home; Unit type: Master; Firmware version: v300; User role: Owner; WiFi signal: Good (-52 dBm); Cellular signal: -; Bluetooth signal: Excellent (0 dBm).
Ako punjač još nije na popisu u aplikaciji, dodajte ga:
Tekstualni opis ove slike
Visoka snimka zaslona aplikacije Easee, prikaz 'Find charger via Bluetooth' sa strelicom natrag gore lijevo. Tekst upute: '3. Now select your charger from the list of nearby chargers. The charger with the highest signal strength is the one that is closest to you.' Ispod njega stavka popisa punjača s malom crnom ikonom punjača lijevo i ikonom Bluetooth signala desno: serijski broj EH054073 (plavi tekst). Naslov odjeljka 'Other chargers nearby'. Sljedeća stavka: serijski broj EH004333 (plavi tekst) s ikonom punjača i ikonom Bluetootha. Ispod nje počinje još jedna stavka koja je odrezana pri dnu slike.
3.2 Pronalazak vrijednosti na uređaju ili u priručniku

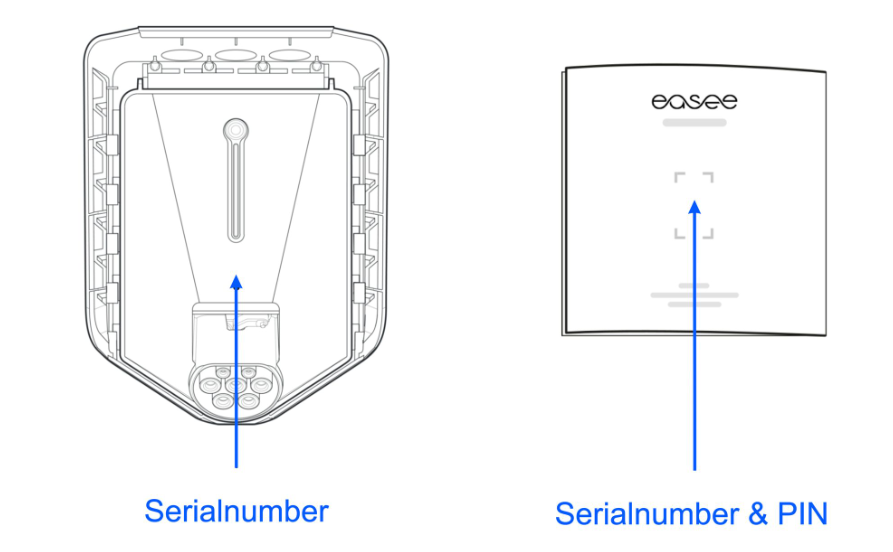

Ako punjač nije dodan u aplikaciju, serijski broj i PIN nalaze se na uređaju ili u tiskanom priručniku.
- Na uređaju: uklonite prednji poklopac kako biste došli do Chargeberryja. Serijski broj nalazi se iznad priključka Type 2.
- U priručniku: serijski broj i PIN kod nalaze se na naljepnici na poleđini priručnika.
- Instalater je naljepnicu možda postavio unutar vrata razvodnog ormara ili izravno na punjač.
Tekstualni opis ove slike
Dijagram s dva crteža i dvije plave strelice. Lijevo: linijski crtež punjača sa skinutim poklopcem, gledano sprijeda, s kućištem, okomitim utorom i utičnicom za kabel pri dnu; plava strelica pokazuje prema gore od oznake Serialnumber do unutrašnjosti uređaja. Desno: crtež zatvorene knjižice ili kartice s logotipom easee na vrhu i isprekidanim kvadratnim okvirom u sredini; plava strelica pokazuje prema gore od oznake Serialnumber & PIN do tog okvira.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje punjača Easee u Reduxi
5.1 Osnovne postavke
Prijavite se u lokalni Reduxi Configurator (vidi točku 4) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.

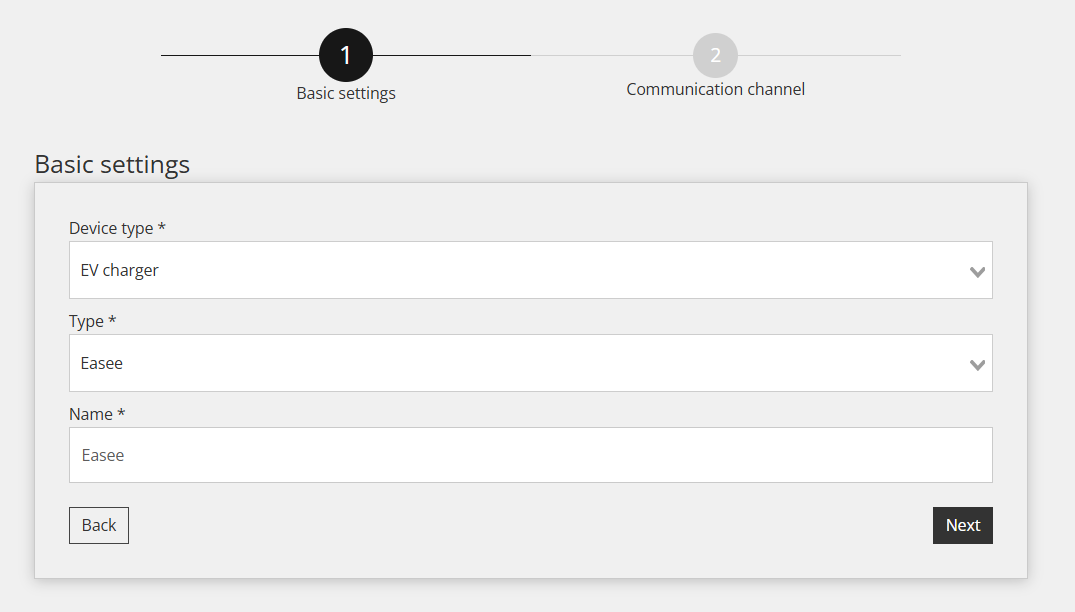

U prvom koraku odaberite osnovne postavke:
- Device type:
EV charger - Type:
Easee - Name: model punjača
Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, prvi korak Basic settings (drugi korak, Communication channel, zasivljen). Naslov: Basic settings. Polja: Device type *: EV charger (padajući izbornik); Type *: Easee (padajući izbornik); Name *: Easee (tekstualno polje). Gumbi: Back (lijevo), Next (desno, tamni).
5.2 Postavke komunikacije

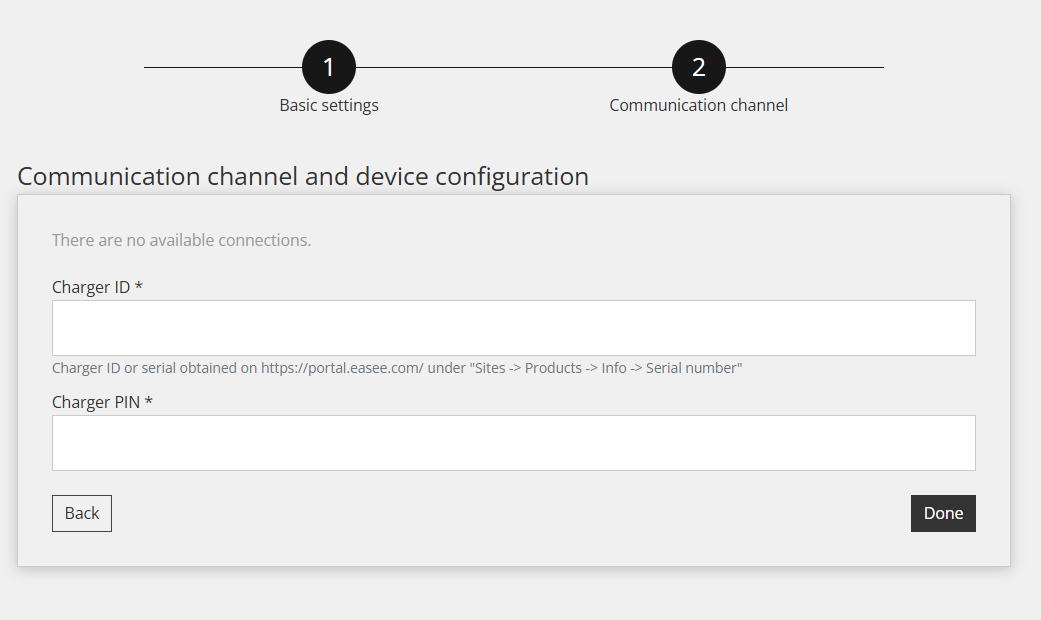

Unesite Charger ID i Charger PIN iz točke 3, zatim kliknite Done.
| Parametar | Vrijednost |
|---|---|
| Charger ID | Serijski broj punjača Easee |
| Charger PIN | PIN kod punjača Easee |
Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, drugi korak Communication channel (prvi korak je Basic settings). Naslov: Communication channel and device configuration. Sivi tekst: There are no available connections. Polja: Charger ID *: prazno (napomena: Charger ID or serial obtained on https://portal.easee.com/ under Sites -> Products -> Info -> Serial number); Charger PIN *: prazno. Gumbi: Back (lijevo), Done (desno, tamni).

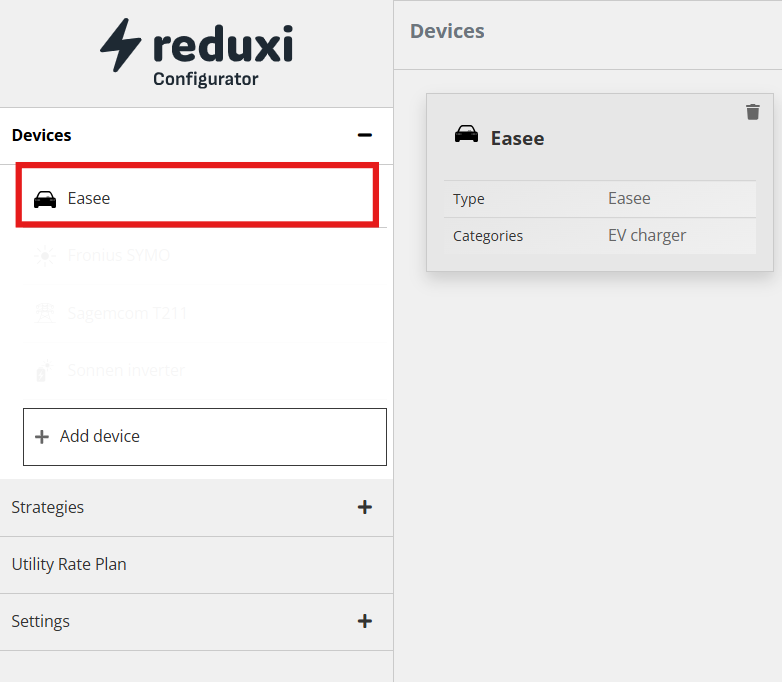

5.3 Test komunikacije
Tekstualni opis ove slike
Snimka zaslona Reduxi Configuratora, prikaz Devices. Lijevi panel: logotip reduxi Configurator; odjeljak Devices (proširen, znak minus) sa stavkom Easee (ikona automobila, označena crvenim okvirom); daljnje stavke ispod nje su izblijedjele; gumb + Add device; sažeti odjeljci Strategies (+), Utility Rate Plan, Settings (+). Desni panel naslova Devices s karticom uređaja Easee (ikona automobila, ikona smeća gore desno): Type: Easee; Categories: EV charger.
Tekstualni opis ove slike
Snimka zaslona stranice uređaja u Reduxi Configuratoru. Navigacijski put: Devices / Easee. Gore desno: zeleni status Connected. Kartice: Last measurements, Analyze, Archive, Details (odabrana, označena crvenim okvirom). Lijeva kartica General configuration: Name: Easee; Type: Easee (padajući izbornik); Category: 2 (padajući izbornik s oznakom za brisanje x); Location: Sub (padajući izbornik); Energy direction: Consumption (padajući izbornik). Desna kartica Advanced configuration (optional) s četiri prekidača, svi postavljeni na No: Do you want to set data saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 3000 ms); Do you want to set power generation limits and capabilities? (zadana vrijednost nije prikazana).
Tekstualni opis ove slike
Snimka zaslona donjeg dijela kartice Details uređaja u Reduxi Configuratoru (odrezano pri vrhu). Gore desno tri padajuća izbornika, djelomično vidljiva: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Kartica Device configuration: Charger ID *: prazno (napomena: Charger ID or serial obtained on https://portal.easee.com/ under Sites -> Products -> Info -> Serial number); Charger PIN *: prazno. Gumbi: Delete device (dolje lijevo), Test communication (dolje desno, označen crvenim okvirom) i Save (tamni).
Test daje jedan od dva rezultata:

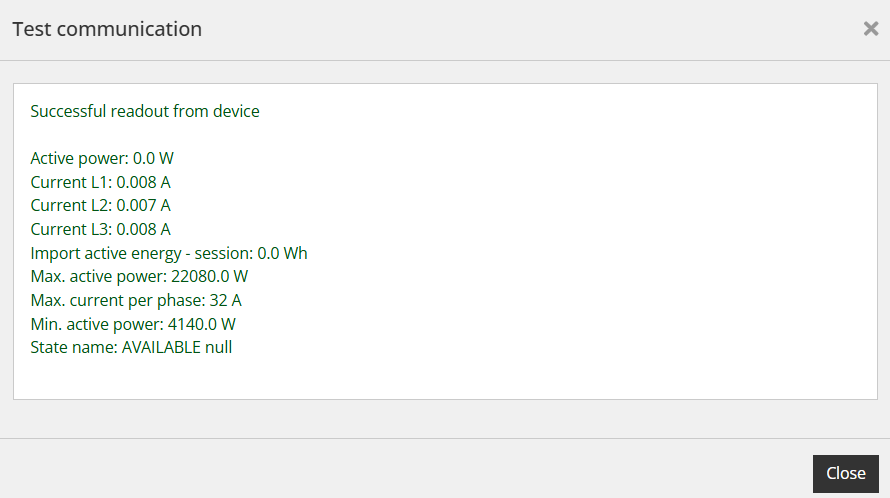

Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira naslova Test communication (zatvaranje X gore desno). Zeleni tekst: Successful readout from device. Reci: Active power: 0.0 W; Current L1: 0.008 A; Current L2: 0.007 A; Current L3: 0.008 A; Import active energy - session: 0.0 Wh; Max. active power: 22080.0 W; Max. current per phase: 32 A; Min. active power: 4140.0 W; State name: AVAILABLE null. Gumb dolje desno: Close (tamni).

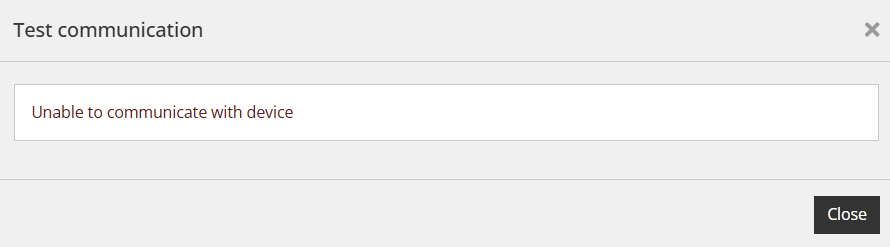

Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira naslova Test communication sa zatvaranjem X gore desno. Poruka crvenim tekstom u bijelom polju: Unable to communicate with device. Gumb dolje desno: Close (tamni).
Ako očitanje ne uspije, provjerite jesu li uneseni ispravni Charger ID i Charger PIN. Ako se problem nastavi, obratite se Reduxi timu za podršku.
6 Provjera očitanja
6.1 Last measurements

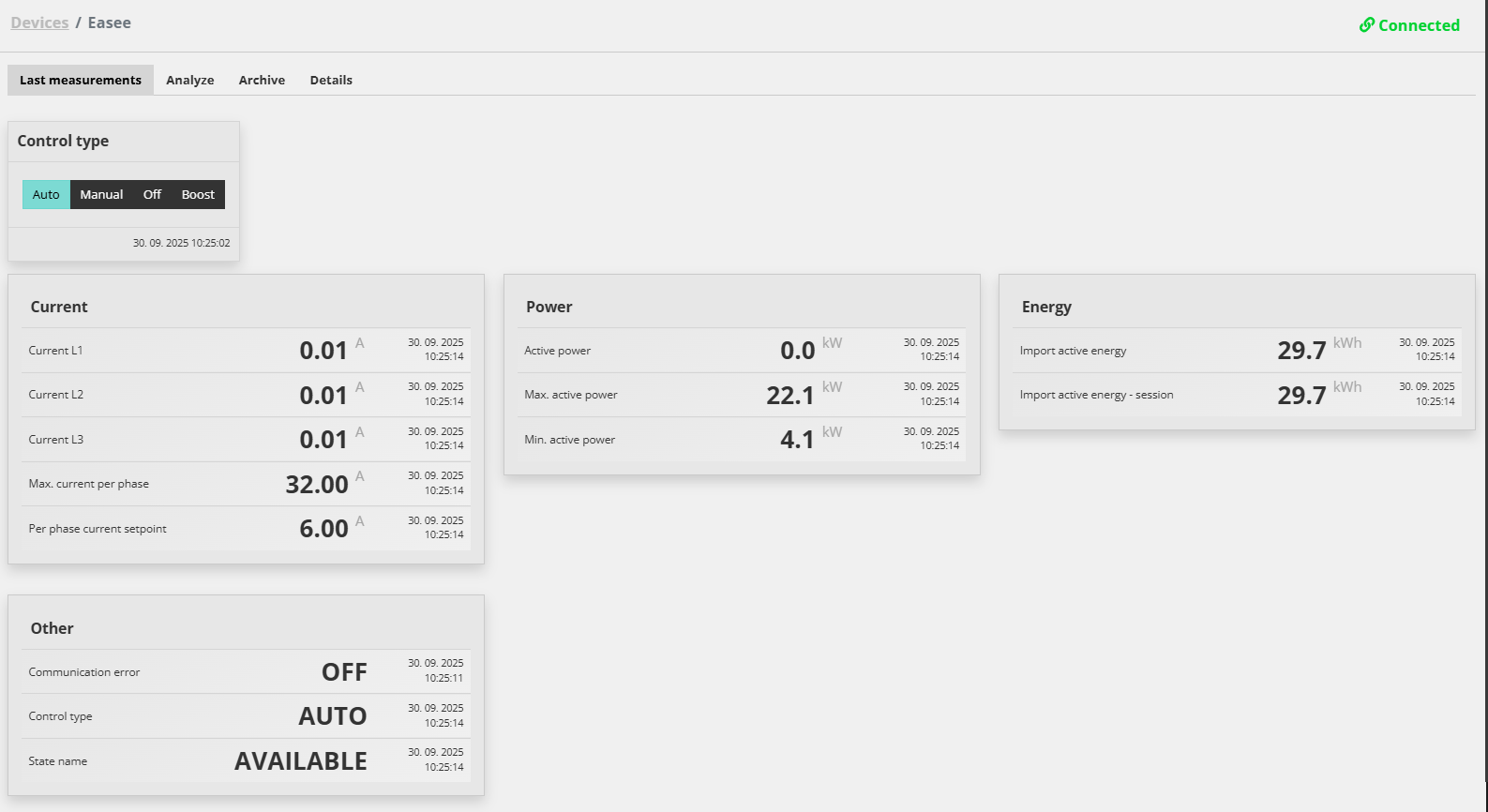

Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Easee u Reduxi Configuratoru kao dodatni test.
Tekstualni opis ove slike
Snimka zaslona stranice uređaja 'Devices / Easee' u Reduxi Configuratoru, odabrana kartica 'Last measurements' (ostale kartice: Analyze, Archive, Details). Gore desno: zeleni status 'Connected'. Kartica 'Control type': gumbi Auto (odabran, istaknut), Manual, Off, Boost; vremenska oznaka 30. 09. 2025 10:25:02. Kartica 'Current': Current L1 0.01 A; Current L2 0.01 A; Current L3 0.01 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A (svaka u 30. 09. 2025 10:25:14). Kartica 'Power': Active power 0.0 kW; Max. active power 22.1 kW; Min. active power 4.1 kW (svaka 30. 09. 2025 10:25:14). Kartica 'Energy': Import active energy 29.7 kWh; Import active energy - session 29.7 kWh (svaka 30. 09. 2025 10:25:14). Kartica 'Other': Communication error OFF (10:25:11); Control type AUTO (10:25:14); State name AVAILABLE (10:25:14).
6.2 Omogućavanje upravljanja putem Reduxija
Za napredno upravljanje punjačem uključite uređaj u Reduxi strategiju. U Reduxi Configuratoru pod Devices – Easee ili Home postavite control type na AUTO. Tek tada naredbe strategije utječu na punjač.
Za korištenje dinamičkih cijena i dinamičkih tarifa definirajte strategiju prema opisu u članku Strategies for Reduxi controller.
✓ Sažetak
Priprema (točke 1–3): Prikupite aplikacije i dokumente, zatim Charger ID i Charger PIN očitajte u aplikaciji Easee, na uređaju ili u priručniku.
Punjač Easee (točka 3): Punjač mora biti spojen na platformu Easee. Identificiraju ga Charger ID i PIN.
Dodavanje u Reduxi (točke 4–5): Prijavite se, dodajte punjač električnih vozila tipa Easee, unesite Charger ID i PIN, kliknite Done i pokrenite Test communication.
Puštanje u rad (točka 6): Provjerite zadnja mjerenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test communication: neuspješno očitanje | Provjerite jesu li uneseni ispravni Charger ID i Charger PIN (točka 5.2). |
| Punjač nije u aplikaciji Easee | Dodajte ga kao Charging Robot i aktivirajte Bluetooth dodirnom tipkom, 5 sekundi (točka 3.1). |
| Spora reakcija na naredbe | Vrijeme odziva je 10 sekundi, a API dopušta 20 zahtjeva za pisanje u minuti (točka 6.2). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
