Kako povezati toplinsku pumpu Nibe s Reduxi Gatewayem
Povežite toplinske pumpe Nibe s Reduxi Gatewayem putem SG-ready kontakata i uštedite do 30 % troškova energije: dinamičko upravljanje usklađuje rad toplinske pumpe s promjenjivim cijenama energije.
Tekstualni opis ove slike

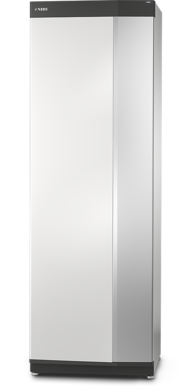

Fotografija visoke samostojeće unutarnje jedinice toplinske pumpe na bijeloj pozadini. Svijetlosivo-srebrno kućište s tamnijim prednjim lijevim rubom, crnim postoljem na dnu i malim tamnim znakom logotipa u gornjem lijevom kutu prednje strane. Nema čitljivog teksta.
1 Priprema veze
1.1 Tehnička dokumentacija
Dokumentacija toplinskih pumpi Nibe S-Series:
- Nibe VVM S320: stranica proizvoda – informacije o proizvodu i preuzimanje dokumenata (na švedskom)
- Nibe VVM S320: korisnički priručnik (PDF) – korisnički priručnik (Användarhandbok)
- Nibe VVM S320: tehnički list (PDF) – tehnički list (Produktblad)
1.2 Potrebne komponente
Reduxi Controller s toplinskom pumpom Nibe povezuju dvije Reduxi komponente:
- Reduxi Controller
- Uređaj Reduxi Gateway s 3 strujna senzora (CT) 30:1A
- UTP kabel, samo za žičanu vezu (LAN) gatewaya
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
Prvo dodajte uređaj Reduxi Gateway u Reduxi Controller. Gateway zatim upravlja načinima rada toplinske pumpe. Veza je bežična (WLAN) ili žičana putem UTP kabela (LAN). Više o tome: Veza gatewaya i Controllera.
Gateway mjeri struju svake faze toplinske pumpe pomoću 3 strujna senzora (CT) 30:1A. Njegova dva izlazna releja šalju signale na SG-ready kontakte i postavljaju način rada toplinske pumpe.
2 Povezivanje Reduxi Gatewaya i toplinske pumpe
2.1 Shema povezivanja Reduxi uređaja i Nibe
Fizičko povezivanje Reduxi Gatewaya i Nibe ima dva koraka:
- Povežite releje Reduxi Gatewaya sa SG-ready kontaktima Nibe (točka 2.2).
- Povežite strujne senzore (CT) Reduxi Gatewaya na faze L1, L2 i L3 (točka 2.3).

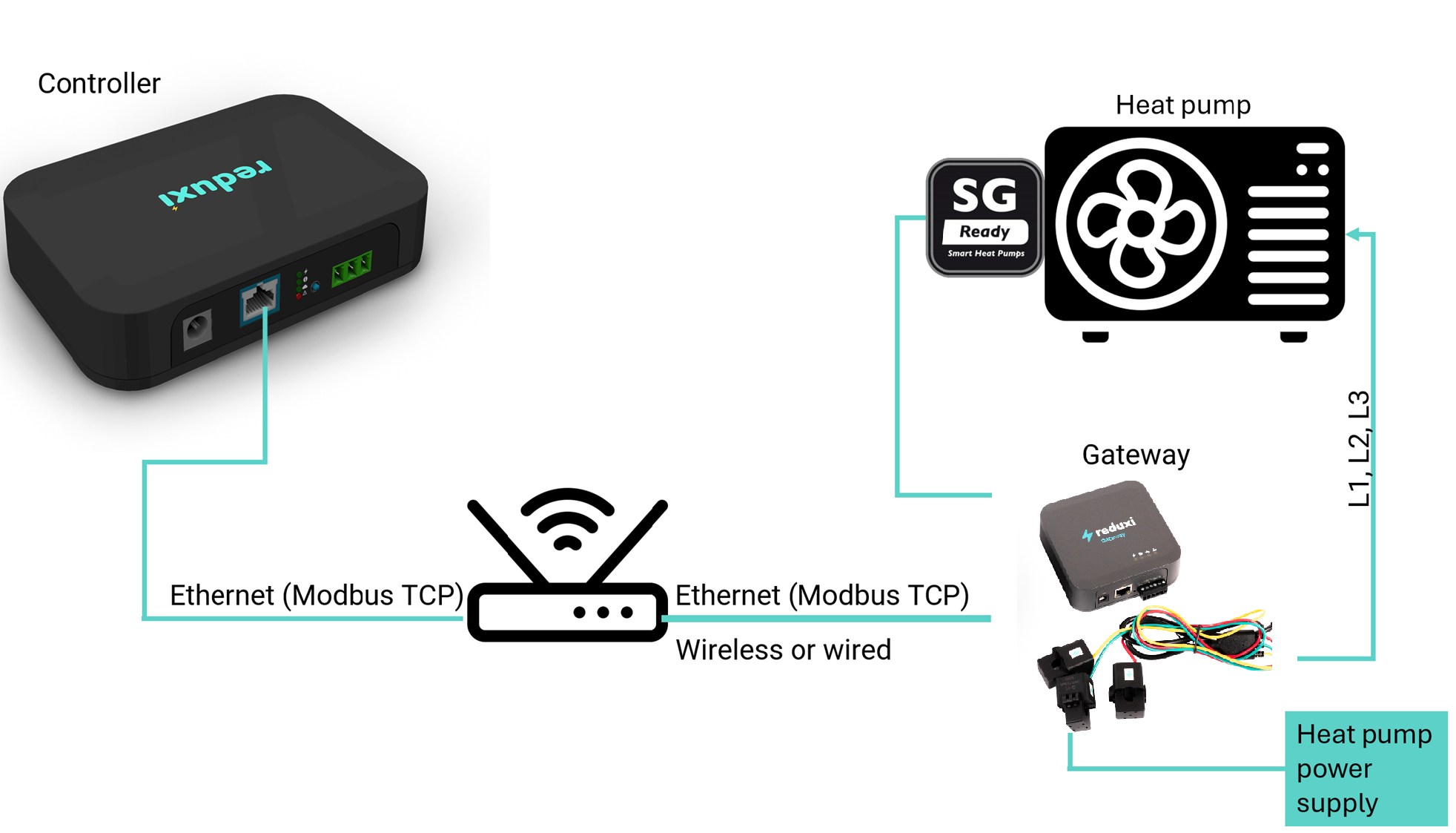

Tekstualni opis ove slike
Shema povezivanja na bijeloj pozadini. Gore lijevo: crna Reduxi kutija s oznakom Controller, mrežnim priključkom i zelenom stezaljkom. Gore u sredini/desno: crna ikona vanjske jedinice toplinske pumpe s ventilatorom, oznaka Heat pump, s okvirom s logotipom SG Ready s njezine lijeve strane. U sredini: ikona usmjernika sa Wi-Fi simbolom. Desno u sredini: siva Reduxi kutija s oznakom Gateway sa strujnim kliještima i obojenim žicama. Linije u tirkiznoj boji: Controller do usmjernika s oznakom Ethernet (Modbus TCP); usmjernik do Gatewaya s oznakom Ethernet (Modbus TCP) i napomenom Wireless or wired; Gateway do okvira SG Ready (linija ide gore i ulijevo prema strani toplinske pumpe); okomita linija od toplinske pumpe dolje do Gatewaya s oznakom L1, L2, L3; linija od strujnih kliješta Gatewaya do tirkiznog okvira s oznakom Heat pump power supply.
2.2 Povezivanje releja gatewaya sa SG-ready kontaktima Nibe
Najprije pronađite SG-ready kontakte na tiskanoj pločici toplinske pumpe. Upotrijebite korisnički priručnik za svoj model Nibe.

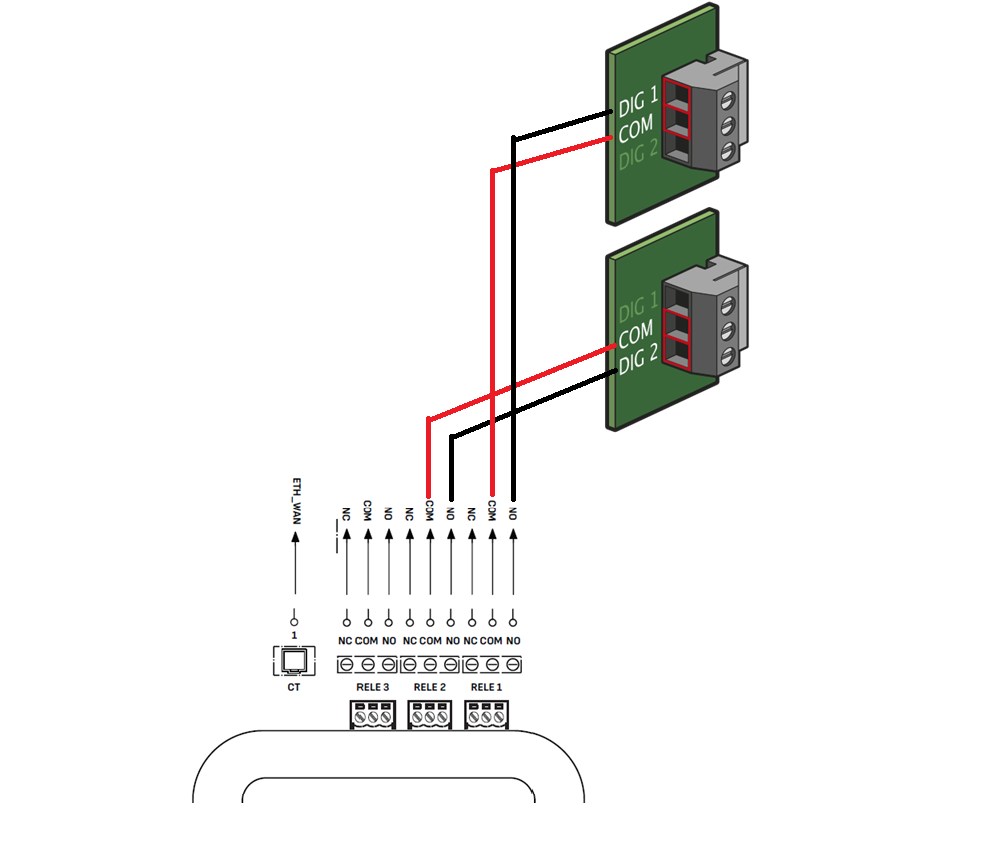

Slika prikazuje kako SG-ready kontakte povezati s Reduxi Gatewayem.
Tekstualni opis ove slike
Shema ožičenja. Gore desno: dvije zelene tiskane pločice, svaka sa sivim vijčanim blokom stezaljki s tri označena mjesta; gornja pločica DIG 1, COM, DIG 2; donja pločica DIG 1, COM, DIG 2. Od svake pločice crna i crvena žica vode dolje i ulijevo do stezaljki releja gatewaya pri dnu. Dolje: letva stezaljki gatewaya nacrtana odozgo sa strelicama koje pokazuju prema gore od svake stezaljke. Oznake slijeva: CT (utičnica strujnog transformatora, označena kvadratom), zatim tri skupine releja, svaka sa stezaljkama NC, COM, NO, s blokovima utikača s oznakama RELE 3, RELE 2, RELE 1 ispod. Žice završavaju na stezaljkama u skupinama RELE 2 i RELE 1 (te su oznake prikazane podebljano). Obris kućišta gatewaya nalazi se na samom dnu.
| Kontakt releja Reduxi Gatewaya | Kontakt toplinske pumpe Nibe |
|---|---|
| Relej 1, kontakt NO (Smart Grid Ready 1) | DIG 1 |
| Relej 1, kontakt COM | Kontakt COM koji pripada releju 1 na toplinskoj pumpi |
| Relej 2, kontakt NO (Smart Grid Ready 2) | DIG 2 |
| Relej 2, kontakt COM | Kontakt COM koji pripada releju 2 na toplinskoj pumpi |
2.3 Povezivanje strujnih senzora
Strujni senzori mjere struju toplinske pumpe. Daju potrošnju snage toplinske pumpe u stvarnom vremenu. Napon dolazi iz Reduxi Controllera. Ako nije dostupan, koristi se zadani napon od 230 V.
Strujni senzori (CT) isporučuju se u kompletu Reduxi Gatewaya.
Tekstualni opis ove slike
Fotografija Reduxi Gatewaya sa strujnim senzorima na bijeloj pozadini. Gore: tamnosivi četvrtasti uređaj s logotipom reduxi (munja i riječ reduxi) i plavom riječju Gateway na prednjoj strani; četiri male indikatorske lampice na vrhu; na prednjem rubu okrugla utičnica za napajanje, mrežni priključak RJ45 i 6-polna vijčana stezaljka. Ispod njega: tri crna strujna transformatora na stezanje (s razdvojivom jezgrom), svaki s malom plavo-bijelom naljepnicom s logotipom; na jednom senzoru nalazi se sitan otisnuti tekst. Tanki kabeli u crvenoj, zelenoj, žutoj i crnoj boji izlaze iz senzora, povezani su vezicom i završavaju malim crnim konektorom gore desno.
Svaki strujni senzor obuhvaća jedan fazni vodič (L1, L2, L3) toplinske pumpe:
Tekstualni opis ove slike
Fotografija otvorenog plavog metalnog ormara. S lijeve strane složena su tri plava strujna senzora s razdvojivom jezgrom, svaki postavljen oko vodiča. Oko njih je mnogo kabela: bijele, sive, plave, žuto-zelene i crne žice, plavi mrežni kabel, narančasta spojnica u sredini i letva stezaljki dolje desno. Dolje lijevo vide se podne pločice. Nema čitljivog teksta ni oznaka.
3 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
4 Dodavanje toplinske pumpe u Reduxi
Ovim koracima dodajete novu toplinsku pumpu ili uređujete postojeću.
4.1 Osnovne postavke
Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 3) i pritisnite gumb Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja:
- Device type:
HVAC - Type:
Reduxi Meter - Name: naziv prema modelu, na primjer Nibe S320

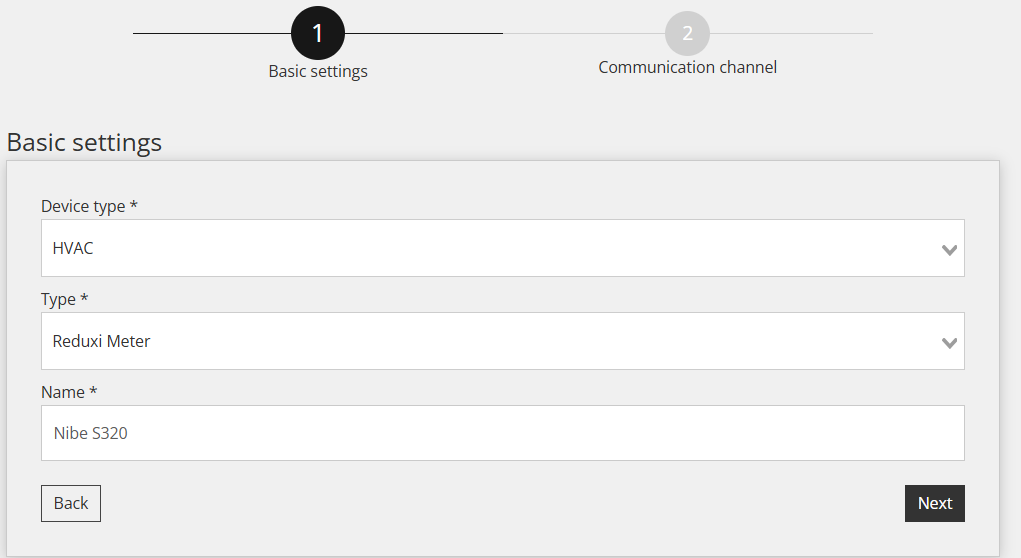

Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, prvi korak Basic settings (drugi korak, Communication channel, zasivljen). Naslov: Basic settings. Polja: Device type *: HVAC (padajući izbornik); Type *: Reduxi Meter (padajući izbornik); Name *: Nibe iza kojeg slijedi oznaka modela S320. Gumbi: Back (lijevo), Next (desno, tamni).
Kad sve unesete, pritisnite Next.
4.2 Postavke komunikacije
Postavke komunikacije imaju tri dijela:
- Komunikacijski kanal
- Postavke strujnih senzora (CT)
- Definicija signala releja u odnosu na SG-ready kontakte
1. dio: komunikacijski kanal. Vrsta veze TCP/IP, IP adresa Reduxi Gatewaya, Modbus port i Modbus unit ID. Te su postavke unaprijed definirane. Ostavite ih kakve jesu. Ako veza ne uspije, kliknite Scan for IP da biste pronašli IP adresu Reduxi Gatewaya.

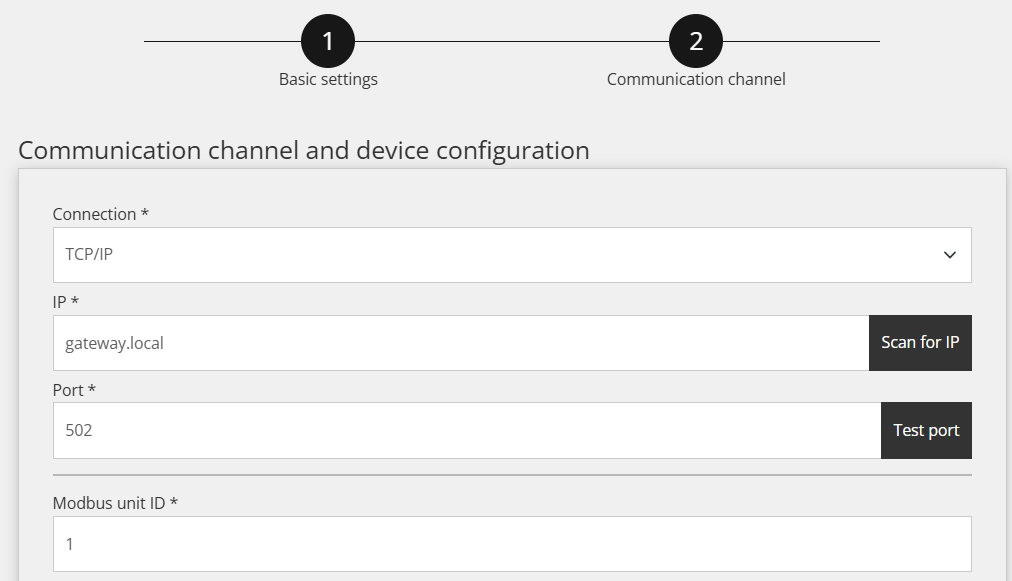

Tekstualni opis ove slike
Snimka zaslona čarobnjaka u Reduxi Configuratoru, drugi korak Communication channel (prvi korak je Basic settings), gornji dio. Naslov: Communication channel and device configuration. Polja: Connection *: TCP/IP (padajući izbornik); IP *: gateway.local, s tamnim gumbom Scan for IP s desne strane; Port *: 502, s tamnim gumbom Test port s desne strane; Modbus unit ID *: 1.
2. dio: strujni senzori. Odaberite Autodetect from Gateway.

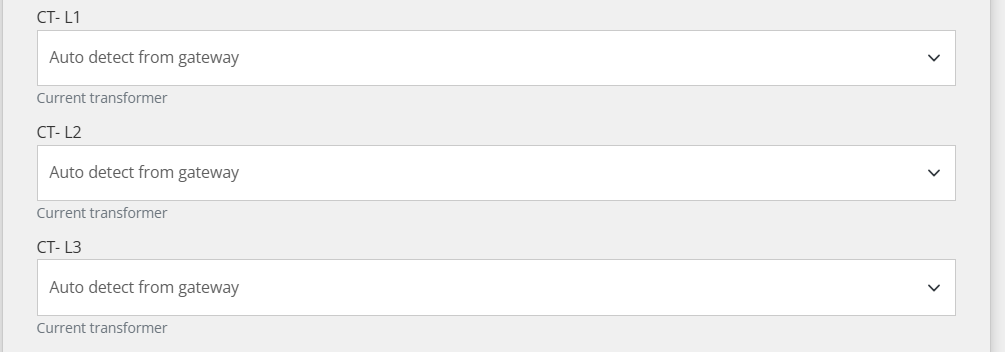

Tekstualni opis ove slike
Snimka zaslona triju padajućih polja iz postavki komunikacijskog kanala u Reduxi Configuratoru (2. dio). CT- L1: Auto detect from gateway (napomena: Current transformer). CT- L2: Auto detect from gateway (napomena: Current transformer). CT- L3: Auto detect from gateway (napomena: Current transformer).
3. dio: signali releja. Tablica prikazuje načine rada toplinske pumpe:
| Način rada u Reduxiju | Način rada Nibe | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | uključeno (zatvoreno) | isključeno (otvoreno) |
| ECO | Normal operation | isključeno (otvoreno) | isključeno (otvoreno) |
| ON | Enhanced comfort | isključeno (otvoreno) | uključeno (zatvoreno) |
| BOOST | Forced ON | uključeno (zatvoreno) | uključeno (zatvoreno) |
Signale releja u Reduxi Configuratoru podesite na sljedeći način.
Način Forced OFF (OFF u Reduxiju)

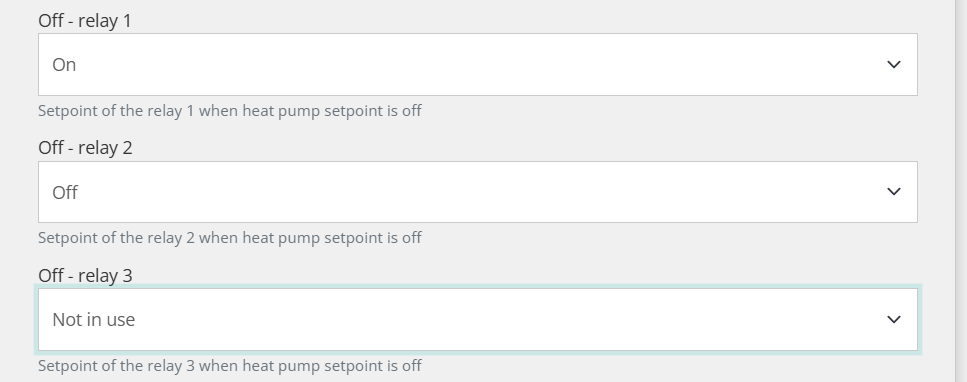

Tekstualni opis ove slike
Snimka zaslona triju padajućih polja iz postavki komunikacije u Reduxi Configuratoru. Off - relay 1: On (napomena: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: Off (napomena: Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3: Not in use (napomena: Setpoint of the relay 3 when heat pump setpoint is off); to polje ima zeleni istaknuti rub.
Način Normal operation (ECO u Reduxiju)

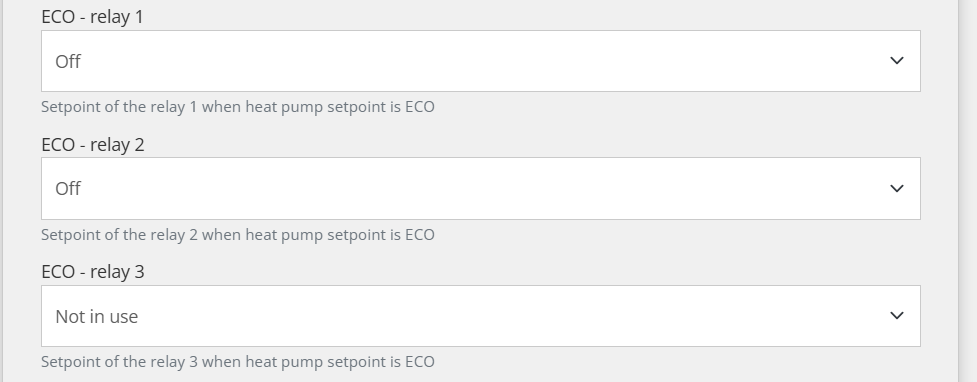

Tekstualni opis ove slike
Snimka zaslona triju padajućih polja iz postavki komunikacije u Reduxi Configuratoru. ECO - relay 1: Off (napomena: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (napomena: Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3: Not in use (napomena: Setpoint of the relay 3 when heat pump setpoint is ECO).

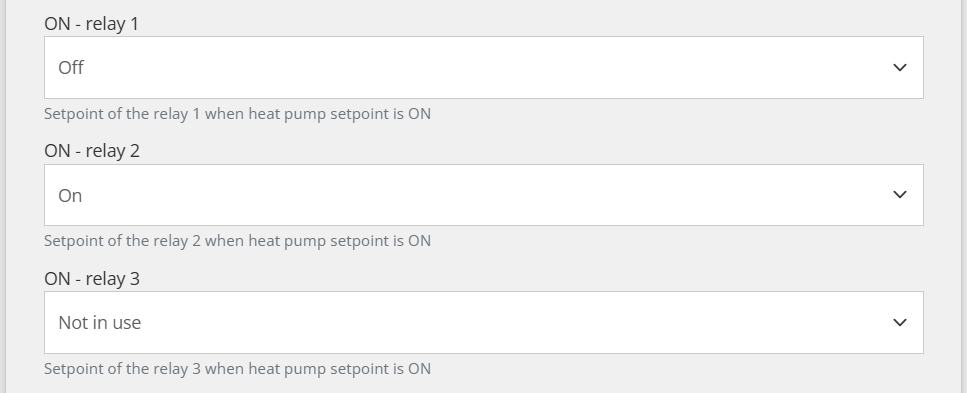

Način Enhanced Comfort (ON u Reduxiju)
Tekstualni opis ove slike
Snimka zaslona triju padajućih polja iz postavki komunikacije u Reduxi Configuratoru. ON - relay 1: Off (napomena: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: On (napomena: Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3: Not in use (napomena: Setpoint of the relay 3 when heat pump setpoint is ON).
Način Forced ON (BOOST u Reduxiju)

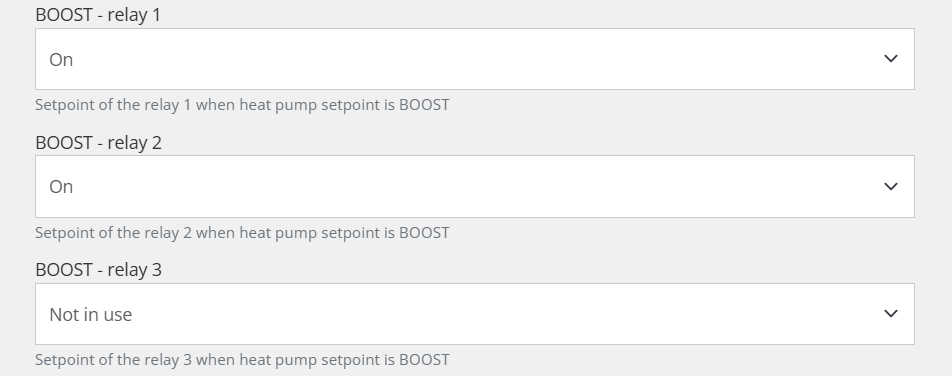

Tekstualni opis ove slike
Snimka zaslona triju padajućih polja iz postavki komunikacije u Reduxi Configuratoru. BOOST - relay 1: On (napomena: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (napomena: Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3: Not in use (napomena: Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Test komunikacije
Kliknite Test communication dolje desno, ispod komunikacijskih parametara. Test jednom očitava uređaj i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donjeg reda gumba obrasca Reduxi Configuratora. Lijevo: gumb Back. Desno: gumb "Test communication" označen plavim okvirom i tamni gumb Next desno od njega.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira na slovenskom jeziku naslova "Test komunikacije" [Communication test] s gumbom za zatvaranje (x) gore desno. Zeleni tekst: "Successful readout from device". Vrijednosti: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Gumb dolje desno: "Zapri" [Close].
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira naslova Test communication (zatvaranje x gore desno). Prvi okvir: Unable to communicate with device. Drugi okvir (crveni tekst): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Tamni gumb dolje desno: Close.
5 Provjera očitanja
5.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Nibe heat pump u Reduxi Configuratoru kao dodatni test.
Tekstualni opis ove slike
Snimka zaslona stranice Reduxi uređaja za toplinsku pumpu, kartica Last measurements (kartice: Last measurements, Analysis, Archive; padajući izbornik i ikona osvježavanja gore desno). Gornje pločice: "Control type" s gumbima Auto (tamni) i Manual (istaknut tirkizno, odabran); druga pločica s redom od četiri mala gumba, od kojih je jedan istaknut tirkizno (oznake sitne: Off.). Kartica "Current": tri vrijednosti 0.55, 0.57, 0.59 (oznake faza i jedinice sitne). Kartica "Power": tri vrijednosti 0.4, 0.0, 0.4. Kartica "Energy": jedna vrijednost 78.7. Kartica "Other": reci s vrijednostima OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrijednosti napona 246.00, 244.40, 246.30. Svaka vrijednost ima malu vremensku oznaku.
5.2 Omogućavanje upravljanja putem Reduxija
Za napredno upravljanje toplinskom pumpom uključite uređaj u strategiju sustava Reduxi. U Reduxi Configuratoru pod Devices – Nibe postavite control type na AUTO. Tek tada naredbe strategije utječu na toplinsku pumpu.
Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.
Nakon što dodate uređaj i provjerite vrijednosti, možete ga pregledavati i njime upravljati i u aplikaciji Reduxi.
✓ Sažetak
Priprema (točka 1): Otvorite dokumentaciju Nibe. Nabavite Reduxi Controller i Reduxi Gateway s 3 strujna senzora.
Toplinska pumpa Nibe (točka 2): Povežite releje gatewaya s kontaktima DIG 1 i DIG 2 i njihovim COM kontaktima. Postavite strujne senzore na faze L1, L2 i L3.
Dodavanje u Reduxi (točke 3–4): Prijavite se u Reduxi web sučelje. Dodajte uređaj s tipom Reduxi Meter, postavite signale releja i testirajte komunikaciju.
Puštanje u rad (točka 5): Provjerite zadnja mjerenja. Postavite control type na AUTO i definirajte strategiju.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Toplinska pumpa ne mijenja način rada | Provjerite ožičenje releja 1 na DIG 1 i releja 2 na DIG 2, svakog s njegovim COM kontaktom (vidi točku 2.2). Provjerite stanja releja za taj način rada (vidi točku 4.2). Provjerite je li control type postavljen na AUTO (vidi točku 5.2). |
| Očitanja snage nedostaju ili su pogrešna | Provjerite obuhvaća li svaki strujni senzor jedan fazni vodič L1, L2 ili L3 (vidi točku 2.3). Provjerite je li odabrano Autodetect from Gateway (vidi točku 4.2). |
| Gateway nije pronađen u postavkama komunikacije | Kliknite Scan for IP u postavkama komunikacije (vidi točku 4.2). Najprije dodajte Reduxi Gateway u Reduxi Controller, bežično (WLAN) ili putem UTP kabela (LAN). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
