Kako povezati AlphaESS Smile Hybrid seriju s Reduxi kontrolerom

Ažurirano
⚡ Reduxi Controller · Baza znanja

Kako povezati AlphaESS Smile Hybrid seriju s Reduxi kontrolerom

Smanjite troškove energije do 70 %: Reduxi integrira hibridne izmjenjivače serije AlphaESS Smile putem Modbus TCP/IP-a ili RTU-a.

🔧 Hibridni izmjenjivač serije AlphaESS Smile · Reduxi Controller
🌐 Modbus TCP/IP (LAN ili Wi-Fi ključ) ili Modbus RTU
🔢 TCP port 502 · Modbus unit ID 85 (zadano)

📄 Preuzmite kao PDF

Logotip AlphaESS sa sloganom your smart energy
AlphaESS Smile hibridni sustav za pohranu energije
Tekstualni opis ove slike

Logotip AlphaESS sa sloganom your smart energy. Slijeva stilizirano slovo A sastavljeno od sivih, crnih, zelenih i žutih oblika; zdesna riječ AlphaESS tamnosivom bojom, a ispod nje tekst your smart energy.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Povezivanje Reduxi Controllera s izmjenjivačem
  4. Prijava u Reduxi web sučelje
  5. Dodavanje hibridnog invertora AlphaESS u Reduxi
  6. Provjera očitanja
  7. Sažetak
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Dokumenti proizvođača za seriju AlphaESS Smile:

2 Potrebna oprema

Pripremite sljedeće, ovisno o vezi koju koristite:

  • Reduxi Controller (instaliran i online)
  • Hibridni invertor AlphaESS Smile s najnovijim firmwareom
  • Modbus TCP/IP putem LAN-a: Ethernet kabel do invertora
  • Modbus TCP/IP putem Wi-Fi-ja: Wi-Fi dongle s najnovijim firmwareom
  • Modbus RTU: Ethernet kabel s RJ45 priključkom za RS 485 žice (vidi točku 3)
  • Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju

3 Povezivanje Reduxi Controllera s invertorom

Odaberite jednu od tri veze, ovisno o tome kako je sustav instaliran:

  • Modbus TCP/IP putem LAN kabela
  • Modbus TCP/IP putem Wi-Fi donglea
  • Modbus RTU

3.1 Modbus TCP/IP putem LAN-a

Slika prikazuje cijelu vezu od Reduxi Controllera do izmjenjivača.

Dijagram: Reduxi Controller i hibridni invertor AlphaESS povezani su s usmjernikom putem Etherneta
Modbus TCP/IP putem LAN-a
Tekstualni opis ove slike

Dijagram veze putem LAN kabela. Komponente: Reduxi Controller (siva kutija s logotipom reduxi, oznaka 'Controller'); usmjernik (bijeli Wi-Fi usmjernik, oznaka 'Router'); ikona globusa WWW (internet); hibridni invertor (bijela jedinica AlphaESS s baterijskim modulima, oznaka 'Hybrid Inverter'). Veze: Controller do usmjernika: puna cijan linija s oznakom 'Ethernet'; usmjernik do hibridnog invertora: puna cijan linija s oznakom 'Ethernet'; usmjernik do interneta (WWW): isprekidana cijan linija.

⚠️
Potreban je firmware Za uspostavu veze putem Modbus TCP-a na invertoru mora biti najnoviji firmware. Ažuriranje firmwarea ujedno aktivira TCP komunikaciju.

Za ažuriranje se e-poštom obratite AlphaESS podršci: info@alpha-ess.com

3.2 Modbus TCP/IP putem Wi-Fi-ja

Slika prikazuje cijelu vezu od Reduxi Controllera do izmjenjivača.

Dijagram: Reduxi Controller je Ethernetom povezan s usmjernikom, a usmjernik je putem Wi-Fi-ja povezan s Wi-Fi dongleom AlphaESS i invertorom
Modbus TCP/IP putem Wi-Fi donglea
Tekstualni opis ove slike

Dijagram veze putem Wi-Fi donglea. Komponente: Reduxi Controller (siva kutija s logotipom reduxi, oznaka 'Controller'); usmjernik (bijeli Wi-Fi usmjernik, oznaka 'Router'); ikona globusa WWW (internet); Wi-Fi dongle AlphaESS (crni dongle, oznaka 'AlphaESS WiFi Dongle', uz njega crveni uskličnik); hibridni invertor (bijela jedinica AlphaESS s baterijskim modulima, oznaka 'Hybrid Inverter'). Veze: Controller do usmjernika: puna cijan linija s oznakom 'Ethernet'; usmjernik do interneta (WWW): isprekidana cijan linija; usmjernik do Wi-Fi donglea AlphaESS: puna cijan linija s oznakom 'WiFi'; dongle do hibridnog invertora: kratka cijan linija.

⚠️
Potreban je firmware Za uspostavu veze putem Modbus TCP-a na invertoru i na dongleu mora biti najnoviji firmware. Ažuriranje firmwarea ujedno aktivira TCP komunikaciju.

Za ažuriranje se e-poštom obratite AlphaESS podršci: info@alpha-ess.com

3.3 Modbus RTU

Slika prikazuje cijelu vezu od Reduxi Controllera do izmjenjivača.

Dijagram: Reduxi Controller je putem RS 485 A/B povezan s hibridnim invertorom AlphaESS, a Ethernetom s usmjernikom
Modbus RTU veza
Tekstualni opis ove slike

Dijagram veze putem Modbus RTU-a. Komponente: Reduxi Controller (siva kutija s logotipom reduxi, oznaka 'Controller'); usmjernik (bijeli Wi-Fi usmjernik, oznaka 'Router'); ikona globusa WWW (internet); hibridni invertor (bijela jedinica AlphaESS s baterijskim modulima, oznaka 'Hybrid Inverter'). Veze: usmjernik do Controllera: puna cijan linija s oznakom 'Ethernet'; Controller do hibridnog invertora: puna cijan linija s oznakom 'RS 485 A/B'; usmjernik do interneta (WWW): isprekidana cijan linija.

Ožičenje po serijama:

AlphaESS Smile serije B

Reduxi Controller Boja žice (kontroler) Boja žice (invertor) Invertor AlphaESS
Ethernet kabel Ethernet RJ45 priključak
RS 485 + Plava/bijela Plava/bijela Pin 5
RS 485 - Plava Plava Pin 4
Ožičenje AlphaESS Smile serije B: Reduxi RS485 stezaljke A i B do CAN/RS485 priključka na invertoru
Ožičenje: AlphaESS Smile serije B
Tekstualni opis ove slike

Shema ožičenja za AlphaESS Smile seriju B. Lijevo: 'Reduxi Controller' s 4-polnom stezaljkom s oznakom 'RS485'. Iznad nje je letva stezaljki s oznakama GND, A, B, 5VDC; stezaljke A i B uokvirene su crvenim okvirom. Crna linija vodi od A i B do invertora s desne strane. Desno: povećani krug s popisom priključaka invertora s unosima PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS i CAN/RS485; unos CAN/RS485 zaokružen je crvenom bojom i žica od A i B završava na njemu. Crvena strelica povezuje krug s crtežom kućišta invertora, gdje je područje priključaka zaokruženo crvenom bojom.

AlphaESS Smile serije G

Reduxi Controller Boja žice (kontroler) Boja žice (invertor) Invertor AlphaESS
Ethernet kabel Ethernet RJ45 priključak
RS 485 + Plava/bijela Plava/bijela Pin 5
RS 485 - Plava Plava Pin 4
Ožičenje AlphaESS Smile serije G: Reduxi RS485 stezaljke A i B do priključka na invertoru
Ožičenje: AlphaESS Smile serije G
Tekstualni opis ove slike

Shema ožičenja za AlphaESS Smile seriju G. Lijevo: 'Reduxi Controller' s 4-polnom stezaljkom s oznakom 'RS485'. Iznad nje je letva stezaljki s oznakama GND, A, B, 5VDC; stezaljke A i B uokvirene su crvenim okvirom. Crna linija vodi od A i B do konektora u invertoru. Desno: povećani ovalni prikaz bloka konektora na invertoru s malim priključkom na vrhu i nekoliko priključaka tipa RJ45; žica završava na jednom od priključaka, zaokruženom crvenom bojom. Crvene linije povezuju ovalni prikaz s crtežom invertora s desne strane, na kojem su dvije skupine priključaka na desnoj strani zaokružene crvenom bojom; na crtežu invertora nalaze se oznake.

AlphaESS Smile serije T-10

Reduxi Controller Boja žice (kontroler) Boja žice (invertor) Invertor AlphaESS
Ethernet kabel Ethernet RJ45 priključak
RS 485 + Plava/bijela Plava/bijela Pin 5
RS 485 - Plava Plava Pin 4
Ožičenje AlphaESS Smile serije T-10: Reduxi RS485 stezaljke A i B do priključka Dispatch na invertoru
Ožičenje: AlphaESS Smile serije T-10
Tekstualni opis ove slike

Shema ožičenja za AlphaESS Smile seriju T-10. Lijevo: 'Reduxi Controller' s 4-polnom stezaljkom s oznakom 'RS485'. Iznad nje je letva stezaljki s oznakama GND, A, B, 5VDC; stezaljke A i B uokvirene su crvenim okvirom. Crna linija vodi od A i B do okvira crvenog ruba s oznakom 'Dispatch' u kojem je prikazana utičnica tipa RJ45. Crvena linija vodi od tog okvira do crvenog kruga na crtežu invertora s desne strane, koji označava priključak na koji se spaja kabel.

⚠️
Potreban je firmware Na invertoru mora biti najnoviji firmware. Ažuriranje firmwarea ujedno aktivira RTU komunikaciju.

Za ažuriranje se e-poštom obratite AlphaESS podršci: info@alpha-ess.com

Kad je ažuriranje dovršeno, nastavite s točkom 4.

4 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 4.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.
Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Putem web-preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Zaslon za prijavu uređaja Reduxi Controller
Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Web sučelje kontrolera nakon prijave
Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje hibridnog invertora AlphaESS u Reduxi

Kad je hibridni invertor AlphaESS povezan, registrirajte ga kao novi uređaj.

5.1 Osnovne postavke

Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi točku 4) i kliknite + Add device.

Popis Devices u Reduxi Configuratoru s gumbom Add device označenim cijan bojom
Gumb + Add device
Tekstualni opis ove slike

Snimka zaslona bočne trake Reduxi Configuratora. Zaglavlje: logotip reduxi Configurator. Odjeljak Devices (s ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovoda) i dvije stavke s ikonama sunca bez vidljivih naziva. Pri dnu je gumb Add device sa znakom plus, označen cijan pravokutnikom.

U prvom koraku definirajte osnovne postavke:

  • Device type: Hybrid Inverter
  • Type: AlphaESS Smile Series
  • Name: naziv po vašem izboru, na primjer AlphaESS Smile G3-S5

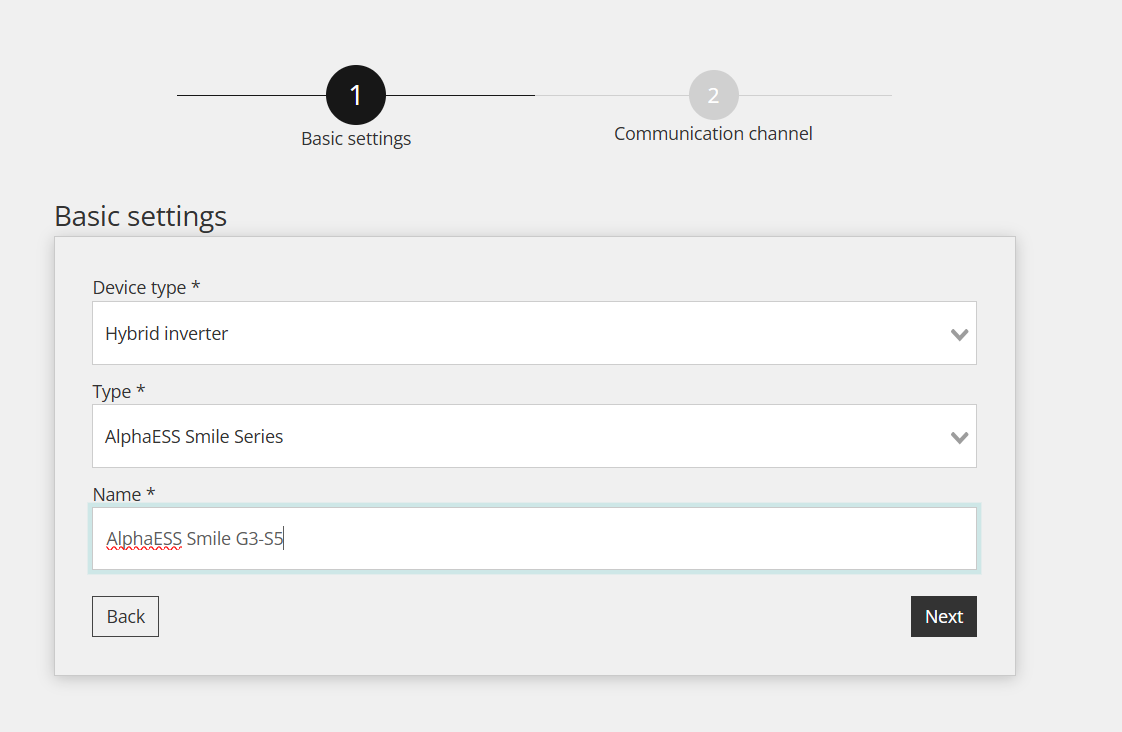

Osnovne postavke u Reduxi Configuratoru: hibridni invertor, tip AlphaESS Smile Series, naziv AlphaESS Smile G3-S5
Osnovne postavke: vrsta uređaja, tip i naziv
Tekstualni opis ove slike

Snimka zaslona prvog koraka čarobnjaka u Reduxi Configuratoru, 'Basic settings' (drugi korak, 'Communication channel', zasivljen). Obrazac: Device type *: Hybrid inverter; Type *: AlphaESS Smile Series; Name *: AlphaESS Smile G3-S5 (aktivno polje s kursorom, pravopis podcrtan). Gumbi: Back, Next.

Kliknite Next za prelazak na postavke komunikacije.

5.2 Postavke komunikacije

Ovaj korak postavlja Modbus vezu između Reduxi Controllera i invertora. Odaberite Modbus TCP/IP ili Modbus RTU, ovisno o vezi koju koristite.

Modbus TCP

Parametar Vrijednost
Veza TCP/IP
IP IP adresa invertora AlphaESS ili upotrijebite Scan for IP
Port 502
Modbus unit ID 85 (zadano)
ℹ️
Scan for IP Kad koristite gumb za skeniranje, na popisu koji se pojavi odaberite odgovarajuću IP adresu i dodajte je gumbom select IP.

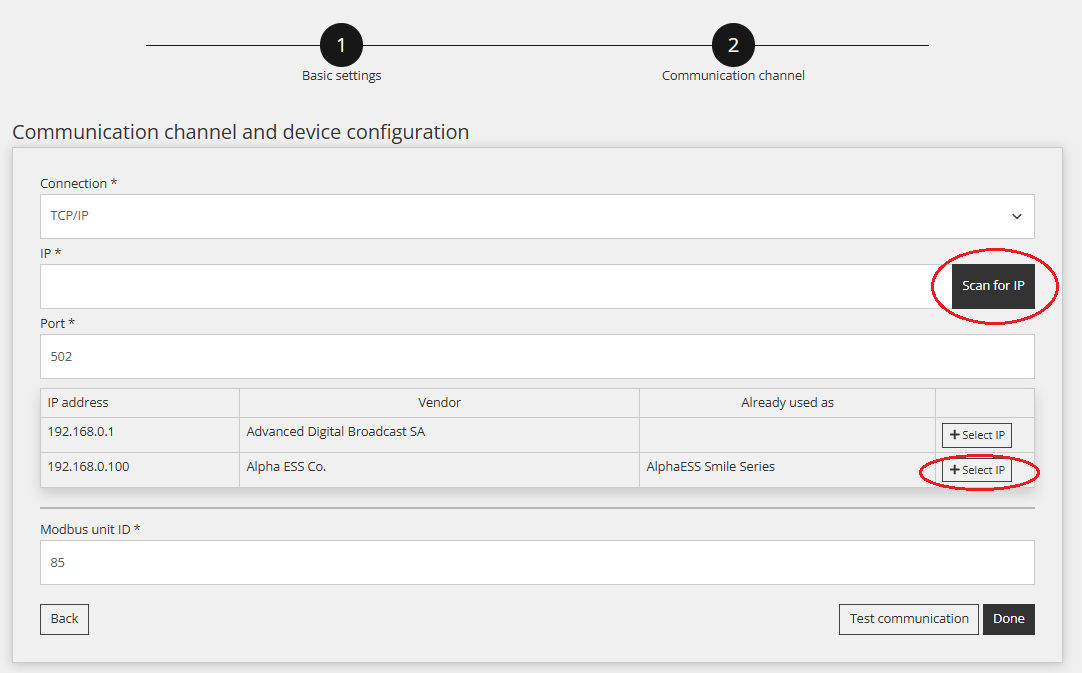

Postavke Modbus TCP-a u Reduxi Configuratoru: skeniranje IP adrese, odabir 192.168.0.100 Alpha ESS Co., ID jedinice 85
Postavke Modbus TCP-a
Tekstualni opis ove slike

Snimka zaslona drugog koraka čarobnjaka u Reduxi Configuratoru, 'Communication channel' (prvi korak, 'Basic settings', dovršen), naslova 'Communication channel and device configuration'. Polja: Connection *: TCP/IP; IP *: prazno, s gumbom 'Scan for IP' zaokruženim crvenom bojom; Port *: 502. Tablica pronađenih uređaja sa stupcima IP address, Vendor, Already used as; u svakom retku nalazi se gumb '+ Select IP': redak 1: 192.168.0.1, Advanced Digital Broadcast SA, (prazno); redak 2: 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, a njegov gumb '+ Select IP' zaokružen je crvenom bojom. Modbus unit ID *: 85. Gumbi: Back, Test communication, Done.

Modbus RTU

Parametar Vrijednost
Veza Local Port
Port 1
Baudrate 9600
Data bits 8
Stop bits 1
Parity None
Modbus unit ID 85 (zadano)

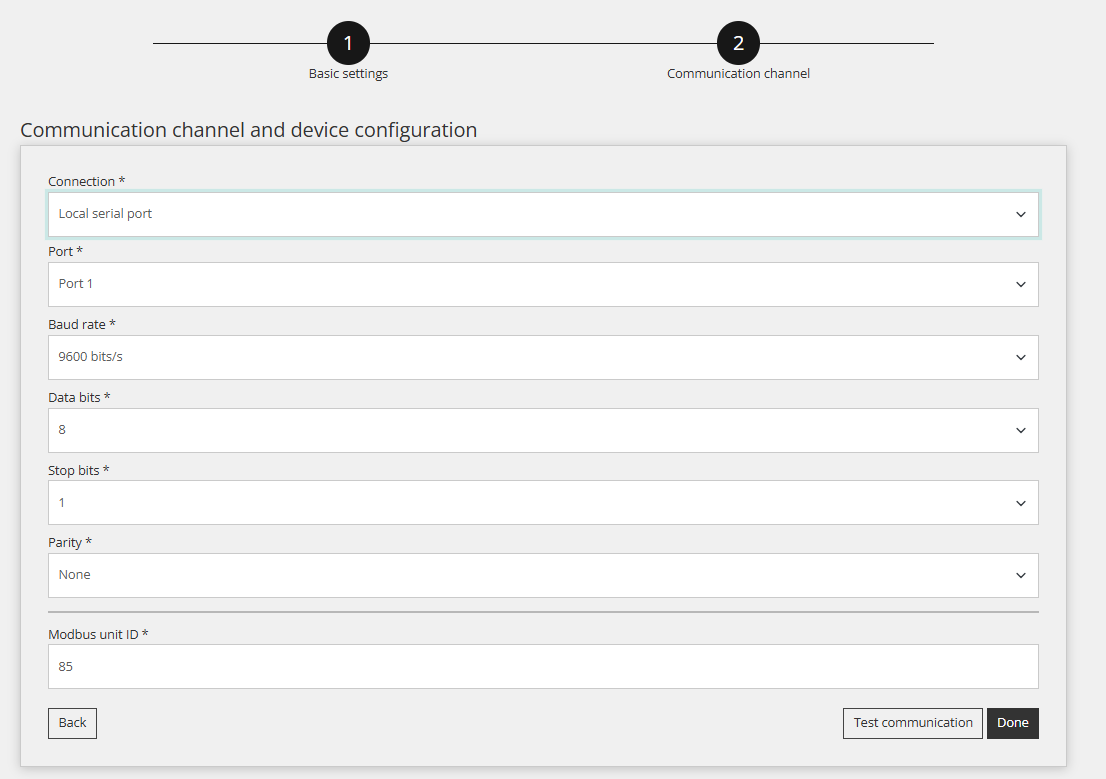

Postavke Modbus RTU-a u Reduxi Configuratoru: lokalni serijski priključak, 9600 bit/s, 8 podatkovnih bitova, 1 stop bit, ID jedinice 85
Postavke Modbus RTU-a
Tekstualni opis ove slike

Snimka zaslona drugog koraka čarobnjaka u Reduxi Configuratoru, 'Communication channel' (prvi korak, 'Basic settings', dovršen), naslova 'Communication channel and device configuration'. Polja: Connection *: Local serial port; Port *: Port 1; Baud rate *: 9600 bits/s; Data bits *: 8; Stop bits *: 1; Parity *: None; Modbus unit ID *: 85. Gumbi: Back, Test communication, Done.

5.3 Test komunikacije

Kliknite Test communication pri dnu čarobnjaka. Test jednom očitava invertor AlphaESS i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.

Traka s gumbima Reduxi Configuratora s označenim gumbom Test communication
Gumb Test communication
Tekstualni opis ove slike

Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.

Komunikacijski kanal Reduxi Configuratora: TCP/IP, IP 192.168.50.243, port 502, gumb Done označen
Gumb Done
Tekstualni opis ove slike

Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.

Test daje jedan od dva rezultata:

Test komunikacije u Reduxi Configuratoru: uspješno očitanje s vrijednostima baterije, mreže i FN elektrane
1. Uspješan odgovor (primjer)
Tekstualni opis ove slike

Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru (zatvaranje X gore desno, tamni gumb Close dolje desno). Zeleni tekst u bijelom okviru: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Dodatni parametri: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (djelomično odrezano na slici); PV_POWER_ACTIVE_MAX: 0.

Dijalog Test communication: Unable to communicate with device
2. Neuspješan odgovor (primjer)
Tekstualni opis ove slike

Snimka zaslona dijaloga naslova Test communication s X-om za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamni gumb dolje desno: Close.

Ako test ne uspije, provjerite postavke i ožičenje te pokušajte ponovno.

6 Provjera očitanja

6.1 Last measurements

U Reduxi Configuratoru provjerite izmjerene vrijednosti i komunicira li uređaj ispravno pod Devices – AlphaESS Smile G3-S5 – Last measurements.

Last measurements inverter Sigenergy u Reduxi Configuratoru: baterija CHARGING, SoC 33.80 %, mreža METER_ONLINE
Zadnja mjerenja invertora AlphaESS
Tekstualni opis ove slike

Snimka zaslona stranice 'Last measurements' uređaja u Reduxi Configuratoru. Kartice: Last measurements (aktivna), Analyze, Archive. Gore desno: padajući izbornik osvježavanja 'Without refreshing' i gumb za osvježavanje. Kartica 'Control type': gumbi Auto (svijetlozeleni) i Manual (tamni, odabran); vremenska oznaka 14. 03. 2025 12:49:13. Sve vrijednosti u nastavku imaju vremensku oznaku 14. 03. 2025 12:49:01 osim ako je drukčije navedeno. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (jedinica kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (vremenska oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.

6.2 Omogućavanje upravljanja putem Reduxija

Za napredno upravljanje uključite uređaj u optimizacijske načine rada sustava Reduxi. U Reduxi Configuratoru pod Devices – AlphaESS G3-S5 postavite control type na AUTO. Tek tada naredbe strategije utječu na bateriju.

Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.

Nakon što ste dodali uređaj, možete njime upravljati i pratiti ga putem aplikacije Reduxi.

✓ Sažetak

Priprema (točke 1–2): Pročitajte dokumente proizvođača i pripremite kabel ili Wi-Fi dongle te prijenosno računalo ili tablet.

AlphaESS Smile (točka 3): Povežite invertor putem LAN-a, Wi-Fi donglea ili Modbus RTU-a. Najnoviji firmware zatražite od podrške AlphaESS. Ažuriranje aktivira TCP ili RTU komunikaciju.

Dodavanje u Reduxi (točke 4–5): Otvorite Configurator i dodajte uređaj s tipom AlphaESS Smile Series. Unesite IP i port 502 ili RTU vrijednosti te Modbus unit ID 85. Pokrenite Test communication.

Puštanje u rad (točka 6): Provjerite Last measurements i postavite control type na AUTO.

→ Česti problemi

Problem Rješenje
Test komunikacije ne uspijeva Provjerite postavke i ožičenje. Provjerite IP adresu, port 502 i Modbus unit ID 85 te je li instaliran najnoviji firmware (vidi točku 3).
Modbus TCP ne odgovara Invertor treba najnoviji firmware, a uz Wi-Fi dongle i sam dongle. Obratite se podršci AlphaESS: info@alpha-ess.com. Ažuriranje aktivira TCP komunikaciju.
Modbus RTU ne odgovara Provjerite ožičenje (RS 485 + na pinu 5, RS 485 - na pinu 4) i RTU postavke: port 1, 9600 baud, 8 podatkovnih bitova, 1 stop bit, bez pariteta. Invertor treba najnoviji firmware.
IP adresa nije pronađena skeniranjem Na popisu odaberite odgovarajuću IP adresu i dodajte je gumbom select IP. U suprotnom IP adresu unesite ručno.
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online.
Prijava s admin se odbija Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspijeva, uređaj je offline Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju.
