Kako povezati AC-spregnuti solarni izmjenjivač (Deye hibridni izmjenjivač, dodatni FN sustav na priključku GEN) s Reduxi kontrolerom

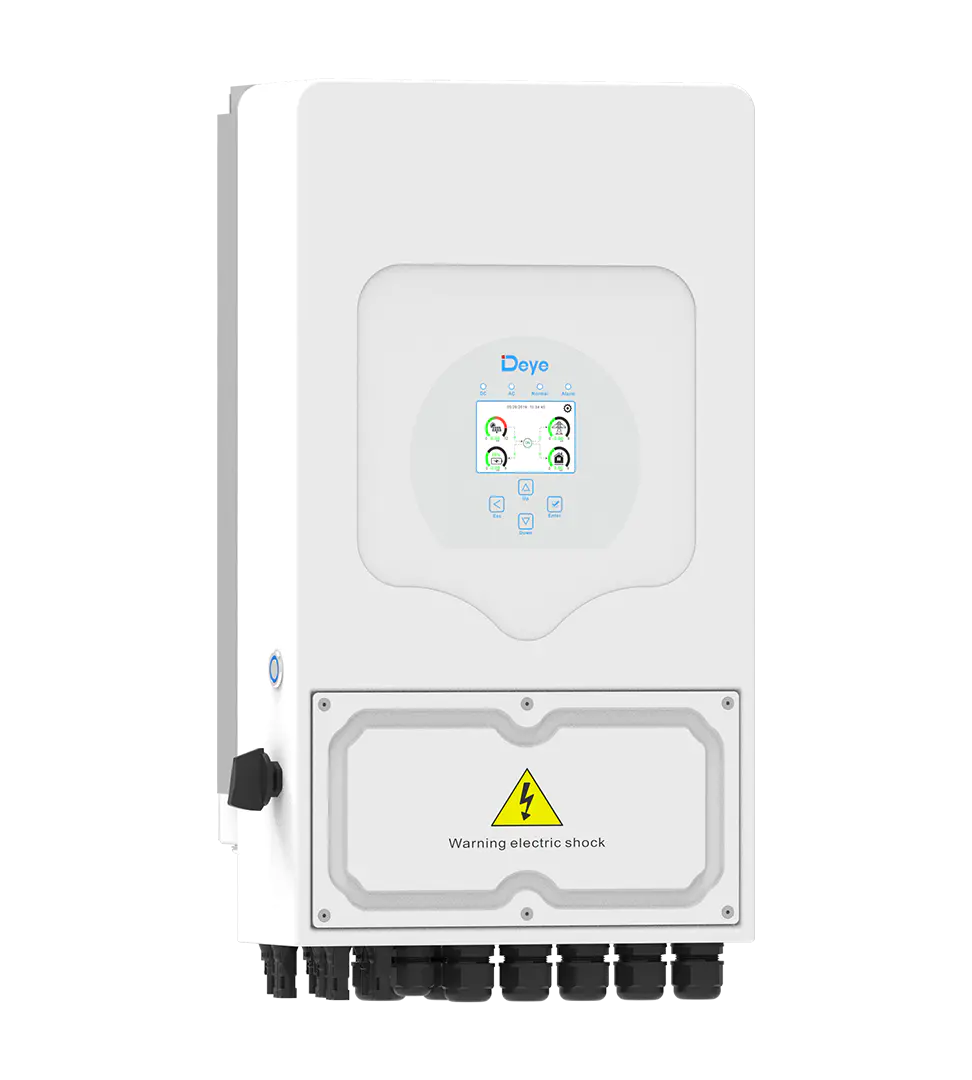

Postavke za Deye hibridni izmjenjivač s dodatnim AC-spregnutim FN izmjenjivačem na priključku GEN.
Tekstualni opis ove slike
Fotografija bijelog zidnog hibridnog izmjenjivača s logotipom 'Deye' na prednjoj strani. Ima okrugli zaslon s malim zaslonom u boji i tipkama osjetljivima na dodir ispod logotipa te poklopac zaobljenog pravokutnog oblika pri dnu sa žutim trokutom upozorenja s natpisom 'Warning electric shock'. Kabelske uvodnice nalaze se na donjem rubu.
1 Potrebna oprema
Potrebne su vam sljedeće komponente:
- Deye hibridni izmjenjivač s dodatnim FN izmjenjivačem priključenim na priključak GEN
- Dodatno Grid Tie brojilo (Grid_Tie_meter2) ili Reduxi RS485 emulator ako se brojilo ne može priključiti na Deye hibridni izmjenjivač (pogledajte točku 4)
- Reduxi Controller
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
2 Pregled sustava i ožičenje
2.1 Shema

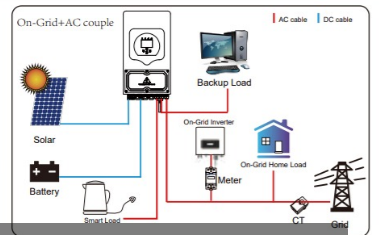

Shema prikazuje AC-spregnuti solarni izmjenjivač i Deye hibridni izmjenjivač s dodatnim FN sustavom priključenim na priključak GEN.
Tekstualni opis ove slike
Dijagram naslova 'On-Grid+AC couple' s legendom: crvena linija 'AC cable', plava linija 'DC cable'. Komponente s oznakama: hibridni izmjenjivač (gore u sredini); Backup Load (ikona računala); Solar (ikona panela); Battery; Smart Load (ikona kuhala za vodu); On-Grid Inverter (mala kutija izmjenjivača); Meter; On-Grid Home Load (ikona kuće); CT; Grid (stup dalekovoda). Solar i Battery povezani su s hibridnim izmjenjivačem plavim DC linijama. Crvene AC linije povezuju izmjenjivač s Backup Load, Smart Load, On-Grid Inverter i Meter te vode do CT-a i Grid s desne strane; On-Grid Inverter i Meter napajaju On-Grid Home Load.

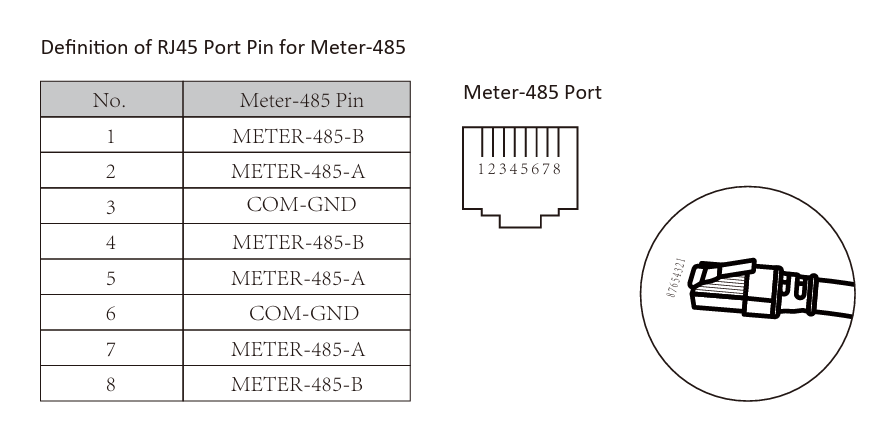

2.2 Definicija pinova
- PIN-ovi 1 i 2:
EX_meter_for_CT - PIN-ovi 4 i 5:
Grid_Tie_meter2
Tekstualni opis ove slike
Snimka zaslona iz priručnika naslova 'Definition of RJ45 Port Pin for Meter-485'. Tablica sa stupcima No. i Meter-485 Pin: 1 METER-485-B; 2 METER-485-A; 3 COM-GND; 4 METER-485-B; 5 METER-485-A; 6 COM-GND; 7 METER-485-A; 8 METER-485-B. Desno: crtež 'Meter-485 Port' kao RJ45 utičnice s pinovima numeriranim 1 2 3 4 5 6 7 8 te zaokruženi uvećani prikaz RJ45 utikača s kabelom.
3 Konfiguracija uređaja (Deye hibridni izmjenjivač)
3.1 Napredne postavke

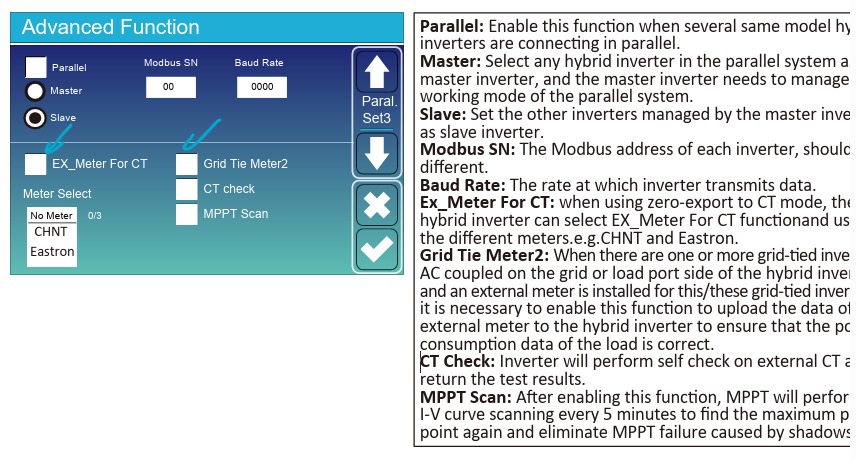

Pod Advanced Settings postavite obje opcije na TRUE i odaberite svoje brojilo.
Tekstualni opis ove slike
Snimka zaslona Deye zaslona izmjenjivača 'Advanced Function' (plava ploča) pokraj teksta pomoći. Lijeva strana: potvrdni okvir Parallel (nije označen); radio gumbi Master (nije odabran) i Slave (odabran); Modbus SN: 00; Baud Rate: 9600; potvrdni okvir EX_Meter For CT s plavom strelicom koja pokazuje na njega; potvrdni okvir Grid Tie Meter2 s plavom strelicom koja pokazuje na njega; potvrdni okvir CT check; potvrdni okvir MPPT Scan; padajući izbornik Meter Select s prikazom 'No Meter' i unosima popisa CHNT i Eastron. Na ovoj slici dva potvrdna okvira sa strelicama izgledaju prazno (kvačica nije vidljiva), što se razlikuje od opisa 'obje opcije postavljene na TRUE'. Bočni gumbi: Paral Set3, strelica prema dolje, X, kvačica. Desna strana: tekst pomoći (odrezan na desnom rubu) koji opisuje Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check i MPPT Scan.
3.2 Modbus postavke za Grid_Tie_meter2
| Parametar | Vrijednost |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |

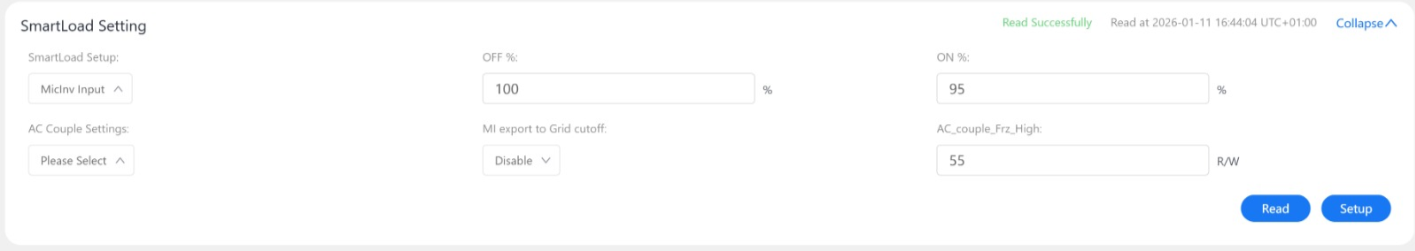

3.3 Dodatni FN sustav na priključku GEN
Dodatni FN sustav priključen je na priključak GEN.
Tekstualni opis ove slike
Mala snimka zaslona ploče postavki naslova 'SmartLoad Setting' (web sučelje Deye izmjenjivača). Dva retka polja: prvi redak: padajući izbornik SmartLoad setup, OFF % s vrijednošću 100 i jedinicom %, ON % s vrijednošću 95 i jedinicom %; drugi redak: padajući izbornik 'AC Couple Settings' s prikazom 'Please select', padajući izbornik 'MI export to Grid cut-off' s prikazom 'Disable' i polje s vrijednošću oko 55 i jedinicom. Gore desno: zelena poruka statusa 'Read Successfully' s vremenskom oznakom i poveznica 'Collapse'. Dva plava gumba dolje desno: 'Read' i 'Setup'.
4 Emulator za dodatno Grid Tie brojilo
Upotrijebite emulator kada se dodatno Grid Tie brojilo ne može priključiti na Deye hibridni izmjenjivač. U tom slučaju RS485 sučelje Reduxi Controllera emulira podatke brojila za Deye hibridni izmjenjivač.

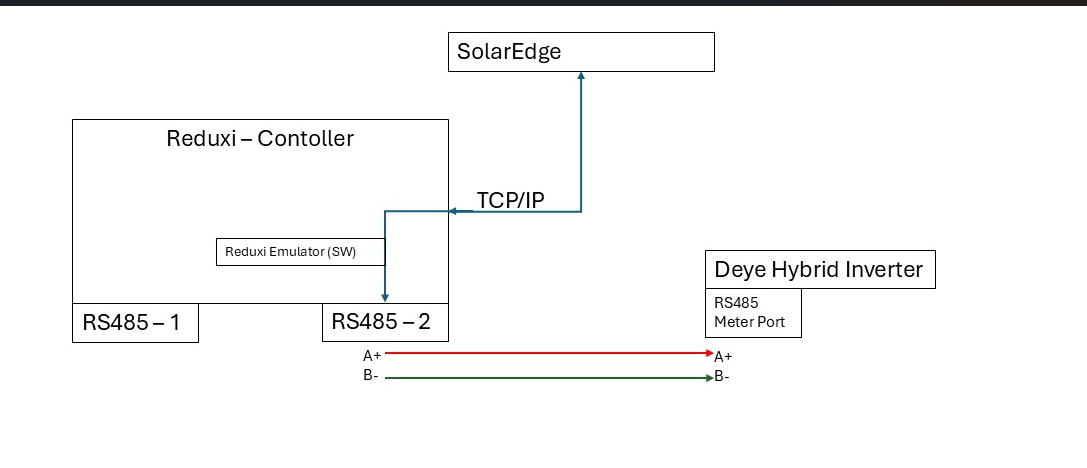

Shema ožičenja:
Tekstualni opis ove slike
Shema ožičenja emulatora. Kutije: 'SolarEdge' na vrhu; velika kutija 'Reduxi – Contoller' [tako napisano na slici] koja sadrži malu kutiju 'Reduxi Emulator (SW)' i dvije kutije priključaka 'RS485 – 1' i 'RS485 – 2'; kutija 'Deye Hybrid Inverter' s potkutijom 'RS485 Meter Port'. Plava linija s oznakom 'TCP/IP' vodi od kutije SolarEdge do kutije Reduxi Emulator (SW) unutar kontrolera, sa strelicom prema RS485 – 2. Od RS485 – 2 dvije linije vode do RS485 Meter Port uređaja Deye: crvena linija A+ na A+ i zelena linija B- na B-.
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje uređaja u Reduxi
6.1 Osnovne postavke
Dodajte Deye hibridni izmjenjivač u Reduxi Configurator prema opisu u Povezivanje Deye hibridnog izmjenjivača s Reduxijem. Lokalno se prijavite u Reduxi Configurator (pogledajte točku 5) i kliknite + Add device.
6.2 Test communication
Kliknite Test communication pri dnu čarobnjaka. On jednom očitava Deye hibridni izmjenjivač i ništa ne sprema. Ako je test uspješan, kliknite Done: uređaj izrađuje samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
7 Provjera očitanja
7.1 Last measurements
Nakon što se uspostavi komunikacija, provjerite vrijednosti uređaja u Reduxi Configuratoru pod Devices.
7.2 Uključivanje upravljanja putem Reduxija
Postavite control type na AUTO. Tek tada naredbe strategije utječu na uređaj. Za definiranje strategije pogledajte Strategije za Reduxi kontroler.
✓ Sažetak
Priprema (točke 1–2): Pripremite Deye hibridni izmjenjivač, dodatno Grid Tie brojilo ili Reduxi RS485 emulator i ožičenje.
Deye hibridni izmjenjivač (točke 3–4): Obje napredne postavke postavite na TRUE, Grid_Tie_meter2 na 9600 baud i slave 2 te onemogućite MI export to Grid.
Dodavanje u Reduxi (točke 5–6): Prijavite se u Reduxi Configurator, dodajte uređaj i testirajte komunikaciju.
Puštanje u rad (točka 7): Provjerite očitanja i postavite način upravljanja na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Grid_Tie_meter2 ne odgovara | Provjerite priključak pinova (PIN-ovi 4 i 5), baudrate 9600 i adresu slave 2. |
| Dodatni FN sustav izvozi u mrežu | Provjerite je li MI export to Grid Disabled (točka 3.3). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
