Kako povezati CHINT POWER CPS ES-125kW-261kWh-EU sustav za pohranu energije s Reduxi kontrolerom
Integrirajte CHINT C&I sustav za pohranu energije s Reduxi kontrolerom putem Modbus TCP/IP-a za maksimalnu fleksibilnost i niže troškove energije.
Tekstualni opis ove slike

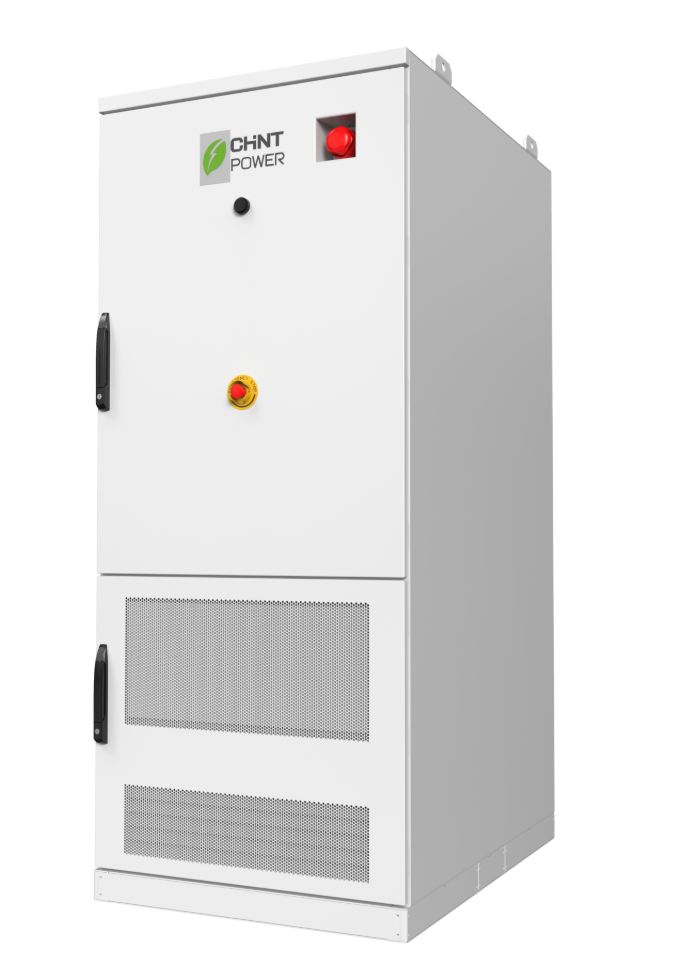

Fotografija proizvoda (slika proizvođača) samostojećeg bijelog vanjskog ormara za pohranu energije s logotipom 'CHINT POWER' (zeleni simbol lista) na gornjem dijelu prednjih vrata. Crveni gumb za nuždu nalazi se u udubini gore desno na prednjoj strani, a još jedan okrugli žuto-crveni gumb za zaustavljanje u nuždi na sredini vrata; mali crni okrugli gumb nalazi se ispod logotipa. Vrata imaju crnu ručku na lijevom rubu. Perforirane ventilacijske rešetke nalaze se u donjem dijelu vrata i iznad postolja. Prikazano na bijeloj podlozi.
1 Tehnička dokumentacija
Ključne činjenice u nastavku potječu iz tehničkog lista proizvođača za CPS ES-125kW/261kWh-EU.
Dokumenti proizvođača:
- Tehnički list – CPS ES-125kW/261kWh-EU (PDF, EN)
- Korisnički priručnik – američko izdanje, Rev. 1.6 (PDF, EN)
- Korisnički priručnik, EU model – CPS ES-125kW/261kWh-EU, v2.1, travanj 2026. (PDF, EN)
- Stranica proizvoda CHINT POWER – CPS ES-125kW/261kWh-EU
2 Potrebna oprema
- Reduxi Controller (instaliran i online)
- CHINT CPS ES-125kW-261kWh-EU sustav za pohranu energije, pušten u rad
- Ethernet kabel (Cat5 ili Cat6) za LAN1 priključak modula LEMS
- Lokalna mreža koju dijele ESS i Reduxi kontroler ili izravna kabelska veza s Reduxi uređajem
- IP adresa ESS-a (možete je pronaći skeniranjem mreže u Reduxi Configuratoru)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pregled sustava i ožičenje
Sustav za pohranu energije CHINT (ESS) podržava protokol Modbus TCP za komunikaciju s Reduxi kontrolerom. Spojite ga Ethernet kabelom (Cat5 ili Cat6) na istu lokalnu mrežu kao i Reduxi kontroler ili izravno na Reduxi uređaj. Veza se uspostavlja preko mrežnog priključka LAN1 na modulu LEMS sustava ESS.
Tekstualni opis ove slike
Dijagram mrežne veze. Komponente: Reduxi kontroler (siva kutija s reduxi logotipom, oznaka 'Controller'); usmjernik (bijeli Wi-Fi usmjernik, oznaka 'Router'); ikona globusa WWW (internet); ormar CHINT ESS (bijeli ormar s logotipom CHINT POWER, crvenim prekidačem i oznakom 'CHINT ESS CPS'). Veze: kontroler – usmjernik: puna svijetloplava linija s oznakom 'Ethernet'; usmjernik – CHINT ESS: puna svijetloplava linija s oznakom 'Ethernet'; usmjernik – internet (WWW): isprekidana svijetloplava linija.
Tekstualni opis ove slike
Crtež proizvođača, 'Figure 3-10 LEMS Location'. Lijevo: crtež otvorenog ormara za pohranu energije s baterijskim modulima složenim slijeva i vratima zdesna; modul LEMS na vratima istaknut je svijetloplavim okvirom i povlakom s oznakom 'LEMS'. Desno: povećani prikaz modula LEMS u svijetloplavom okviru s oznakom '4n', LAN priključkom na vrhu i dva priključka označena 'COM1' i 'COM2'. Svijetloplava linija vodi od gornjeg priključka do tirkiznog utikača Ethernet kabela okrenutog prema dolje, s oznakom 'Ethernet'.
4 Konfiguracija uređaja na ESS-u
Dvije postavke na ESS-u pripremaju ga za Reduxi: Modbus TCP veza i način daljinskog upravljanja (remote dispatch).
4.1 Modbus TCP
ESS podržava Modbus TCP komunikaciju za EMS-ove trećih strana poput Reduxija. Komunikacija ide preko priključka LAN1 modula LEMS. U većini ugradnji nije potrebna posebna radnja “omogućavanje Modbusa”. Nakon puštanja u rad provjerite sljedeće:
- LEMS ima važeću IP adresu na lokalnoj mreži,
- Reduxi može doći do uređaja putem mreže i
- TCP port
502otvoren je na ESS-u.
Ako komunikacija ne radi, provjerite mrežne postavke ESMU-a u lokalnom sučelju te pogledajte CHINT dokumentaciju ili se obratite podršci.
4.2 Postavke EMS-a (System remote dispatch)
Da bi Reduxi mogao upravljati sustavom CHINT ESS, prilagodite postavke u web sučelju ESS-a.
BMS se nalazi s unutarnje strane vrata. Ako se pri aktiviranju zaslona osjetljivog na dodir zatraži lozinka, unesite sljedeće zadane podatke:
Korisničko ime: admin · Lozinka: 12345678
Tekstualni opis ove slike
Crtež proizvođača, 'Figure 3-8 BMS Location' [kako je otisnuto na slici]. Crtež otvorenog ormara za pohranu energije s baterijskim modulima složenim slijeva i otvorenim vratima zdesna. Svijetloplavi kvadrat ističe zaslon na unutarnjoj strani vrata.
Nakon toga otvara se glavna stranica sustava.
Tekstualni opis ove slike
Snimka zaslona web sučelja CHINT POWER ESS. Gornji izbornik: Home, Setting (istaknuto svijetloplavim okvirom), Monitor, History, Operation, Help; gore desno: gumb Auto, korisnik admin, jezik English. Lijevi izbornik: Basic parameters (odabrano), On-grid, Off-grid, Equipment parameters, User management. Kartice: Strategy (odabrano), Economic, Others. Podkartice: Operation (odabrano), Backup, Fault handling, External ac solar. Polja: Dispatch mode: Self-consumption; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Birač stranice pri dnu prikazuje stranicu 1.
Tekstualni opis ove slike
Snimka zaslona web sučelja CHINT POWER ESS. Gornji izbornik: Home, Setting (odabrano), Monitor, History, Operation, Help; gore desno: gumb Auto, korisnik admin, jezik. Lijevi izbornik: Basic parameters (odabrano), On-grid, Off-grid, Equipment parameters, User management. Kartice: Strategy (odabrano), Economic, Others. Podkartice: Operation (odabrano), Backup, Fault handling, External ac solar. Polja: Dispatch mode: Self-consumption (tekst odrezan kao 'Self-consumptio') sa strelicom padajućeg izbornika istaknutom svijetloplavim okvirom; Off-grid to On-grid: Manual; On-grid to Off-grid: Manual; Grid first policy: On-grid; Switch type: Non-seamless. Birač stranice pri dnu prikazuje stranicu 1.
Tekstualni opis ove slike
Snimka zaslona dijaloga 'Modify parameter' u web sučelju CHINT ESS (X za zatvaranje gore desno). Polje: Dispatch mode (obavezno) sa zatvorenim padajućim izbornikom i vrijednošću 'Self-consu.' (odrezano). Otvoreni popis prikazuje: No control; System remote dispatch (istaknuto svijetloplavim okvirom); Device remote dispatch; Self-consumption (zeleno, trenutačna vrijednost); TOU; Remote plan dispatch; Peak shaving; jedan unos odrezan pri dnu. Zeleni gumb djelomično je skriven iza popisa; pozadinska stranica je zasivljena.
5 Prijava u Reduxi web sučelje
Uređaj se dodaje u Configuratoru, web sučelju uređaja Reduxi Controller. Ne dodaje se u samoj aplikaciji Reduxi niti u Reduxi Cloudu. Možete ga otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
reduxi.app), otvorite lokaciju, idite na Manage location → OEM devices i kliknite Activate tunnel connection. Potvrdite s OK, pričekajte oko 30 sekundi i kliknite Go to controller. Configurator se otvara u novoj kartici bez lozinke.http://reduxi.local. IP adresu možete pronaći na popisu uređaja svog usmjernika ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornički zadano). Ako je lozinka promijenjena tijekom ugradnje, upotrijebite tu lozinku. To nije lozinka vašeg Reduxi računa.Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
admin nije vaš Reduxi račun. reduxi.local radi samo u istoj mreži kao i kontroler.6 Dodavanje CHINT ESS-a u Reduxi
Kad je ESS povezan i konfiguriran (pogledajte točku 4) te je Configurator otvoren (pogledajte točku 5), registrirajte ga kao novi uređaj (CHINT CPS ES-125kW-261kWh-EU).
6.1 Osnovne postavke
Hybrid Inverter. Odaberite Type: CHINT CPS ES-125kW-261kWh-EU. Uređaj nazovite kako želite, na primjer Chint Power ESS.Tekstualni opis ove slike
Snimka zaslona bočne trake Reduxi Configuratora. Zaglavlje: logotip reduxi Configurator. Odjeljak Devices (s ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovoda) i dvije stavke s ikonama sunca bez vidljivih naziva. Pri dnu je gumb Add device sa znakom plus, označen cijan pravokutnikom.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora, korak 1 'Basic settings' (korak 2 'Communication channel' zasivljen). Obrazac: Device type *: Hybrid inverter; Type *: CHINT CPS ES-125kW-261kWh-EU; Name *: Chint Power ESS. Gumbi: Back, Next.
6.2 Postavke komunikacije
U sljedećem koraku konfigurirate komunikacijski kanal, koji je ključan za ispravnu Modbus TCP/IP komunikaciju. On uspostavlja vezu između Reduxi kontrolera i CHINT ESS-a.
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa CHINT ESS-a (mrežu možete skenirati kako biste pronašli željenu IP adresu) |
| Port | 502 |
| Modbus unit ID | Isti ID kao postavljen na izmjenjivaču (zadano: 1) |
| Control mode | Odaberite koji se EMS načini koriste za upravljanje EMS-om |
| Jesu li brojilo električne energije i FN sustav priključeni | Postavite na yes ako su brojilo električne energije i FN sustav izravno priključeni na ESS uređaj |
Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora, korak 2 'Communication channel' (korak 1 'Basic settings' završen), naslov 'Communication channel and device configuration'. Polja: Connection *: TCP/IP; IP *: prazno, s gumbom 'Scan for IP'; Port *: 502; Modbus unit ID *: 1; Control mode *: EMS by inverter; Is electricity meter installed?: prekidač Yes; Is PV installed?: prekidač Yes. Gumbi: Back, Test communication, Done.
6.3 Testiranje komunikacije
Ispod polja komunikacijskog kanala kliknite Test communication. On jednom očitava uređaj, ništa ne sprema i provjerava radi li Modbus TCP/IP veza između uređaja. Ako je test uspješan, kliknite Done: uređaj izrađuje samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
Tekstualni opis ove slike
Snimka zaslona dijaloga 'Test communication' u Reduxi Configuratoru (X za zatvaranje gore desno). Tekst zelenom bojom: 'Successful readout from device'. Vrijednosti: Battery active power: 0.0 W; Battery current: 0.0 A; Battery export active energy: 0 Wh; Battery import active energy: 38000000 Wh; Battery max. active power: 750000.0 W; Battery state name: STANDBY null; Battery state of charge: 10.0 %; Battery temperature: 28.0 °C; Battery voltage: 830.9333 V; Error: false null; Inverter active power: 0.0 W; Inverter max. power: 750000.0 W; Inverter min. power: -750000.0 W; Operating mode: ON_GRID null; State name: STANDBY null; Additional parameter - BATTERY_SOH: 100.0. Gumb: Close.
Tekstualni opis ove slike
Snimka zaslona dijaloga naslova Test communication s X-om za zatvaranje gore desno. Poruka crvenim tekstom: Unable to communicate with device. Tamni gumb dolje desno: Close.
Ako test ne uspije, provjerite mrežno ožičenje, IP postavke i postavke na Reduxi kontroleru, a zatim pokušajte ponovno.
7 Provjera očitanja
7.1 Provjera očitanja
Provjerite izmjerene vrijednosti uređaja i komunicira li ispravno pod Devices → Chint Power ESS → Last measurements.
Tekstualni opis ove slike
Snimka zaslona stranice uređaja u Reduxi Configuratoru, odabrana kartica 'Last measurements' (ostale kartice: Analyze, Archive, Details). Kartica 'Control type': gumbi Auto (odabrano) i Manual. Kartica 'Battery', reci (oznaka: vrijednost): Active power: 0.0; Current: 0.00 A; Voltage: 830.93 V; Battery state: STANDBY; State of charge: 10.00 %; sljedeći redak: 10.00 %; Capacity: 156.6; Max capacity: 1,566.0; sljedeći redak: 100.00 %; Import active energy: 38,000.00; Temperature: 28.00; Export active energy: 0.0; sljedeći redak: 0.0; Max. active power: 750.0; Active power setpoint: 0.0. Kartica 'Inverter', reci: Active power: 0.0; Max. active power: 750.0; Min. active power: -750.0; State: STANDBY; Error: OFF; Operating mode: ON_GRID. Kartica 'Other': Communication error: OFF; Control type: AUTO; Mode name setpoint: SETPOINT. Uz svaku vrijednost nalazi se oznaka datuma i vremena.
7.2 Uključivanje upravljanja putem Reduxija
Za napredno upravljanje integrirajte uređaj u načine optimizacije Reduxi sustava. Pod Devices → Chint Power ESS u Reduxi Configuratoru postavite control type na AUTO kako bi naredbe strategije utjecale na bateriju.
Kako biste postigli najveću fleksibilnost i niže troškove energije uz dinamične cijene i dinamične tarife, definirajte svoju strategiju prema opisu u Strategije za Reduxi kontroler.
Nakon što ste uspješno dodali uređaj, možete njime upravljati i pratiti ga putem aplikacije Reduxi.
✓ Sažetak
Priprema (točke 1–3): Pročitajte dokumente proizvođača, pripremite Ethernet kabel i prijenosno računalo ili tablet te priključite LAN1 priključak modula LEMS na lokalnu mrežu Reduxi kontrolera.
CHINT ESS (točka 4): Provjerite ima li LEMS važeću IP adresu i je li TCP port 502 otvoren, a zatim u postavkama ESS-a aktivirajte System remote dispatch.
Dodavanje u Reduxi (točke 5–6): Otvorite Configurator, dodajte uređaj vrste CHINT CPS ES-125kW-261kWh-EU, unesite IP adresu, port 502 i Modbus unit ID (zadano 1) te pokrenite Test communication.
Puštanje u rad (točka 7): Provjerite očitanja pod Last measurements i postavite način upravljanja na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test communication prikazuje “Unable to communicate with device”, uređaj je izvan mreže | Provjerite mrežno ožičenje, IP postavke i postavke na Reduxi kontroleru. Provjerite je li ESS dostupan, jesu li IP adresa, port 502 i Modbus unit ID ispravni te je li Modbus TCP dostupan na ESS-u (pogledajte točku 4). |
| Nema komunikacije iako je kabel priključen | Provjerite ima li LEMS važeću IP adresu na lokalnoj mreži, može li Reduxi doći do uređaja i je li TCP port 502 otvoren na ESS-u. Provjerite mrežne postavke ESMU-a u lokalnom sučelju te pogledajte CHINT dokumentaciju ili se obratite podršci. |
| Zaslon osjetljiv na dodir traži lozinku | Unesite zadane podatke: korisničko ime admin · lozinka 12345678. |
| Reduxi naredbe nemaju učinka na bateriju | Provjerite je li System remote dispatch aktiviran na ESS-u (pogledajte točku 4) i je li način upravljanja u Reduxiju postavljen na AUTO (pogledajte točku 7). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je vjerojatno promijenjena tijekom ugradnje: pitajte instalatera. Lozinka Reduxi računa tamo ne radi. |
reduxi.local se ne učitava |
Niste u istoj mreži kao kontroler. Upotrijebite IP adresu ili tunel. |
