Integrirajte CHINT C&I ESS s Reduxi kontrolerom putem Modbus TCP/IP za maksimalnu fleksibilnost, troškove i smanjenje energije.

1. Chint Power dokumentacija
CPS ES-125kW-261kWh-EU:
2. Kako povezati Chint Power ESS
2.1 Fizička veza

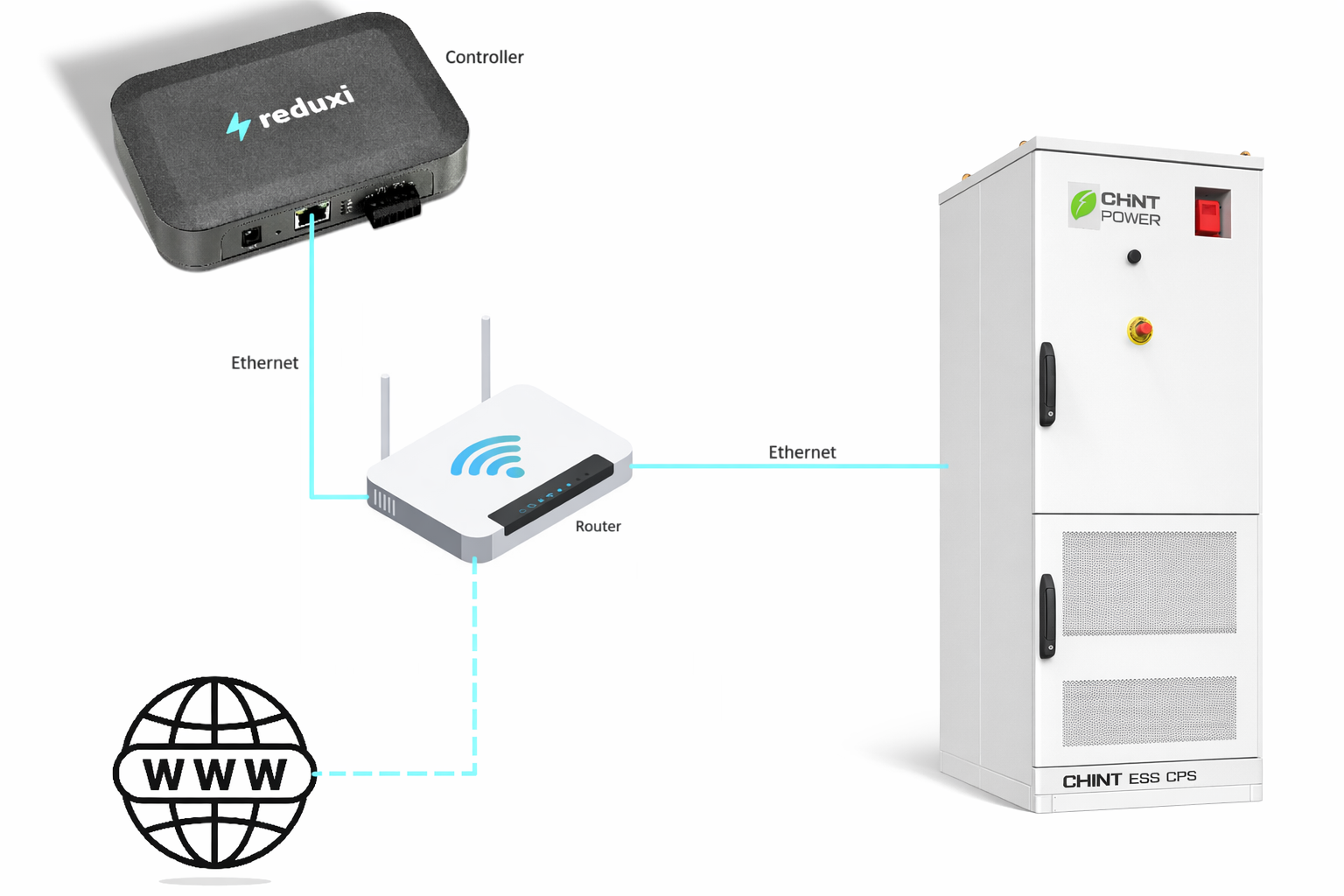

CHINT sustav za pohranu energije (ESS) podržava Modbus TCP protokol za komunikaciju s Reduxi kontrolerom. Mora biti povezan putem Ethernet kabela (Cat5 ili Cat6) na istu lokalnu mrežu kao i Reduxi kontroler, ili izravno na Reduxi uređaj. Veza se ostvaruje putem mrežnog priključka LAN1 na LEMS modulu ESS-a.
2.2 Aktivirajte komunikaciju
2.2.1 Modbus TCP
ESS sustav podržava Modbus TCP komunikaciju za EMS/Reduxi treće strane. Komunikacija se odvija putem LAN1 priključka LEMSmodula. U većini instalacija nije potrebna posebna radnja "omogući Modbus". Nakon puštanja u pogon, provjerite sljedeće:
- LEMS ima valjanu IP adresu na lokalnoj mreži,
- Reduxi može doći do uređaja putem mreže, i
- TCP priključak 502 otvoren je na ESS-u
Ako komunikacija ne funkcionira, provjerite mrežne postavke ESMU-a u lokalnom sučelju i pogledajte CHINT dokumentaciju/podršku.
2.2.2 EMS postavke (način daljinskog otpremanja sustava)
Da bi Reduxi kontrolirao Chint ESS, postavke u web sučelju moraju se prilagoditi.

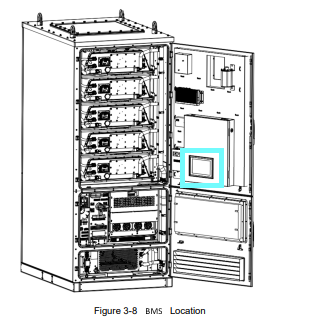

BMS se nalazi s unutarnje strane vrata. Ako se pri aktivaciji dodirom zatraži lozinka, sljedeće podatke morate unijeti prema zadanim postavkama:
Korisničko ime: admin
Lozinka: 12345678
Nakon toga bit ćete preusmjereni na glavnu stranicu sustava.
-

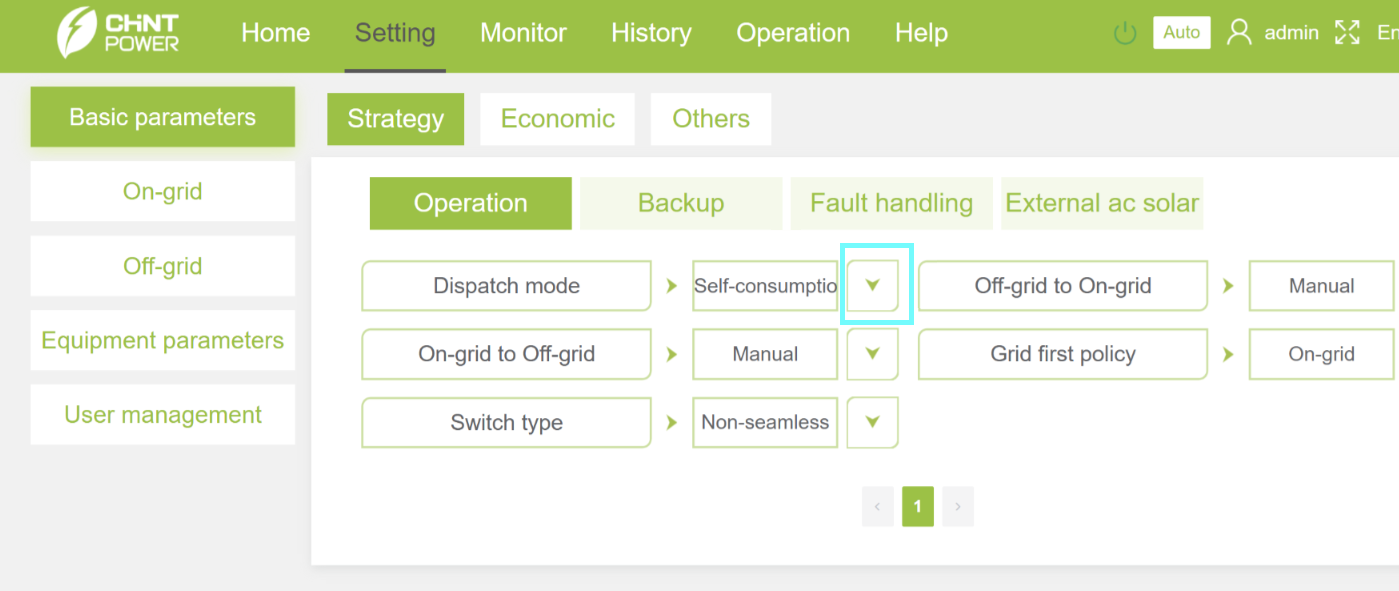

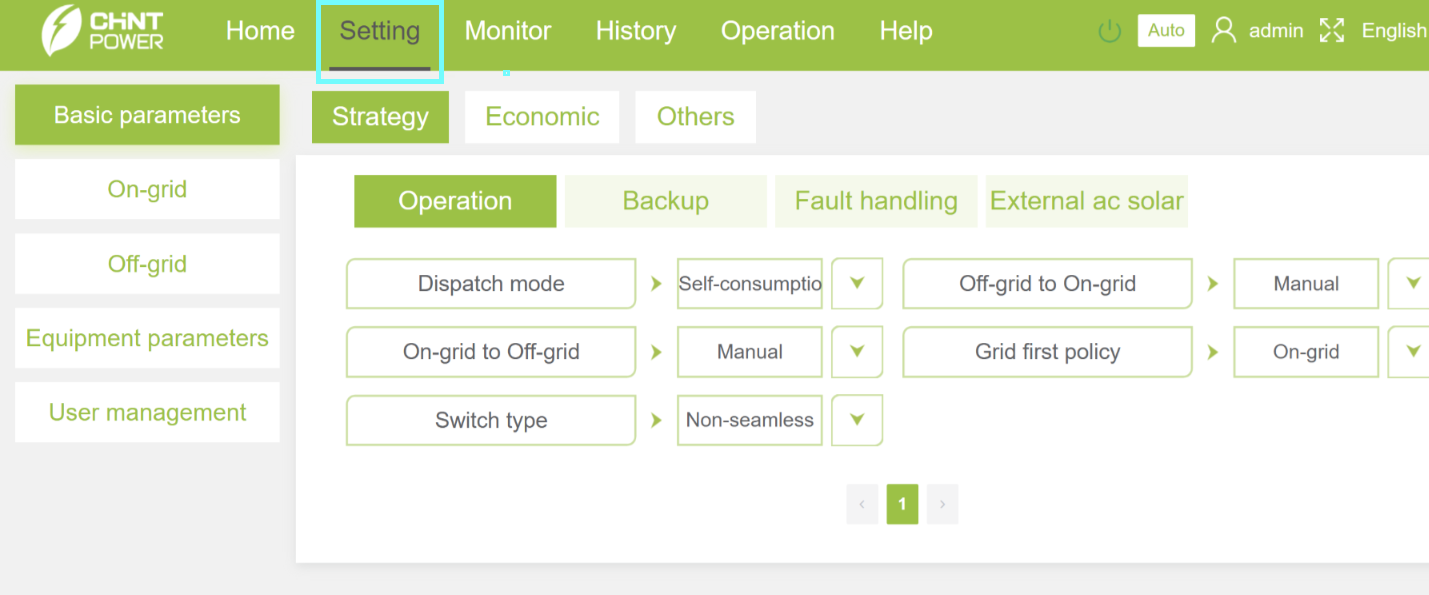

Idite na podizbornik "Settings":
-

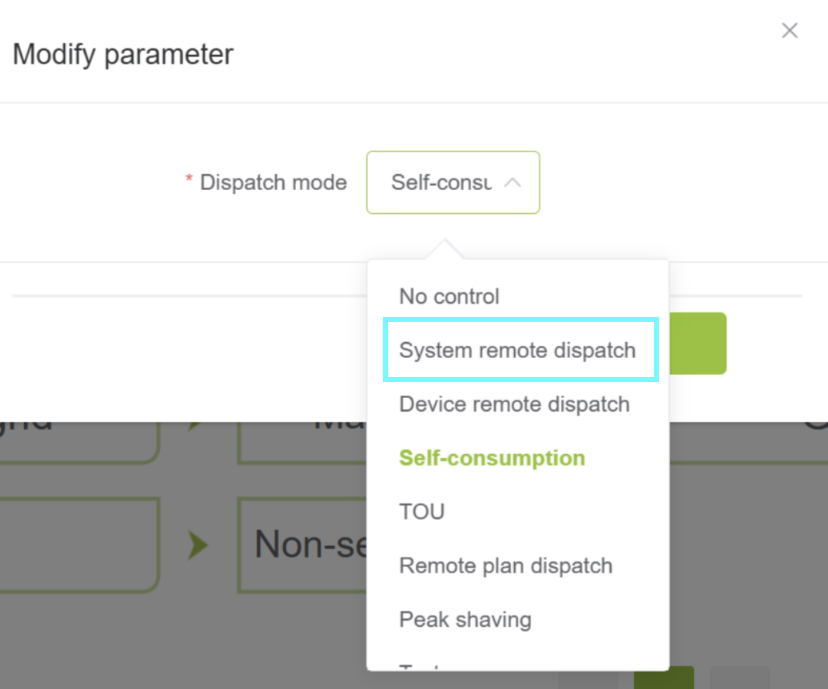

Odaberite "Dispatch mode":
-
aktivirajte "System remote Dispatch"
3. Dodajte Chint Power ESS u Reduxi Configurator
Nakon povezivanja Reduxi i ESS uređaja, možete ga registrirati kao novi uređaj (CHINT CPS ES-125kW-261kWh-EU).
3.1 Dodavanje uređaja
Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.

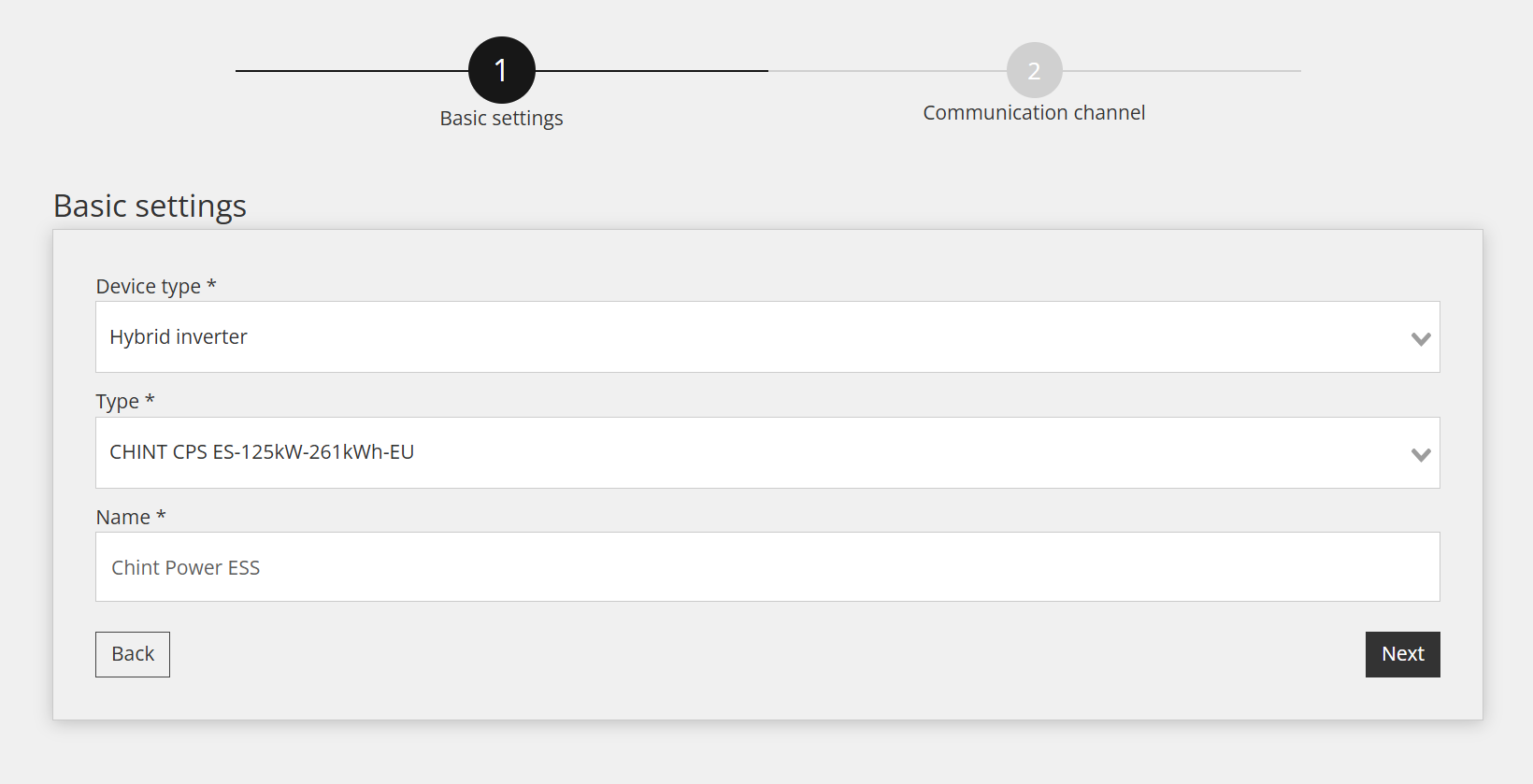

3.2 Odaberite CHINT CPS ES-125kW-261kWh-EU
Unutar prvog koraka definiraju se osnovne postavke:
- Odaberite Vrsta uređaja: Hibridni pretvarač,
- Odaberite Vrsta: CHINT CPS ES-125kW-261kWh-EU,
- Imenujte uređaj kako želite, kao primjer: Chint Power ESS

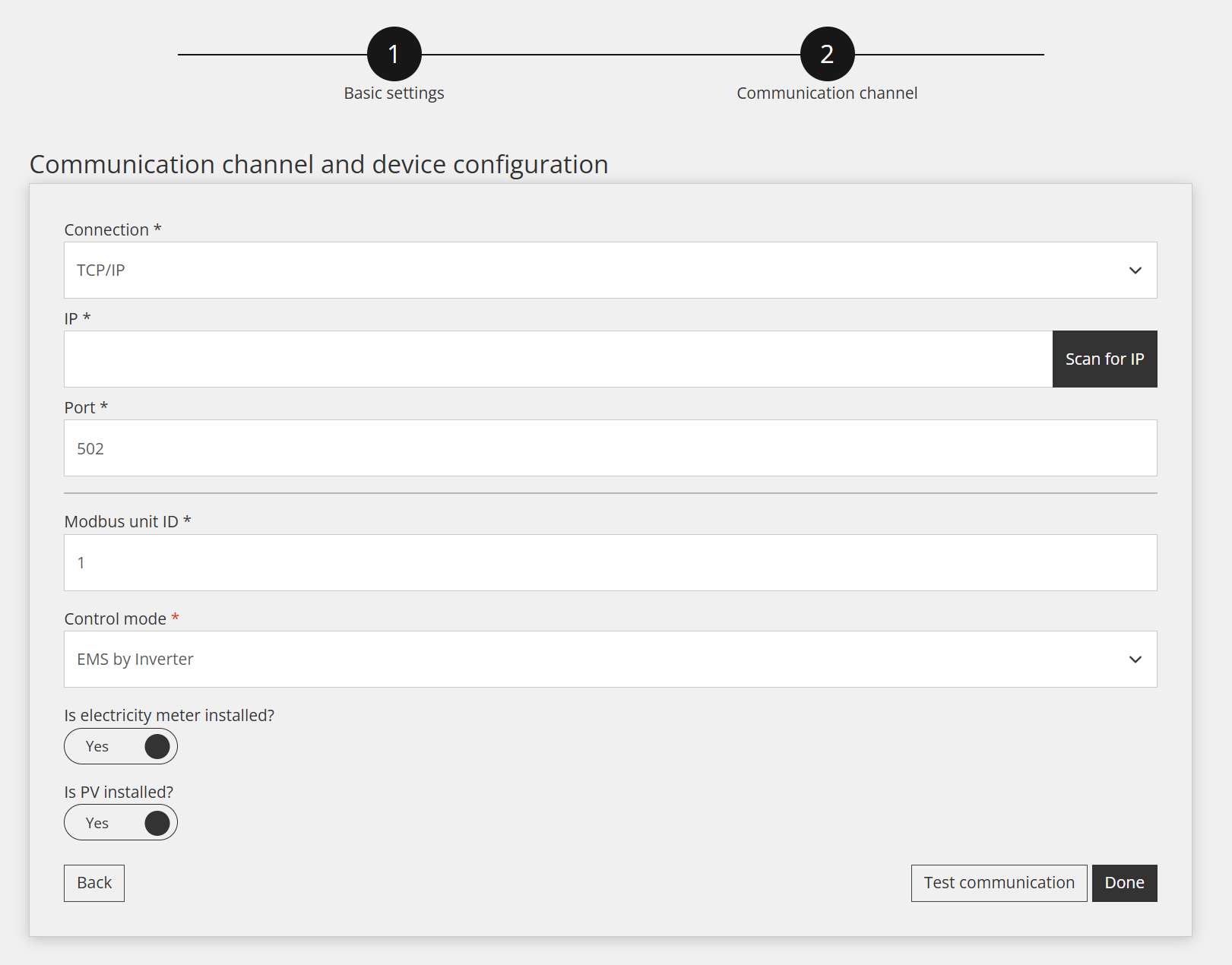

3.3 Konfiguracija uređaja za komunikacijski kanal
Treći korak uključuje konfiguriranje komunikacijskog kanala, što je bitno za ispravnu Modbus TCP/IP komunikaciju. U ovom koraku uspostavlja se komunikacijska veza između Reduxi kontrolera i Chint Power ESS uređaja.
Postavke za komunikacijski kanal prikazane su u nastavku:
- Veza: TCP/IP
- IP: Unesite IP adresu Chint Power ESS-a (možete skenirati mrežu da biste pronašli željenu IP adresu)
- Priključak: 502
- ID Modbus jedinice: Ovo je isti ID kao što je postavljen na pretvaraču (kao zadano 1)
- Način upravljanja: Odaberite koje načine EMS-a treba koristiti za upravljanje EMS-om.
- Jesu li brojilo električne energije i PV povezani: Postavite da ako su brojilo električne energije i PV povezani izravno s ESS uređajem.
3.4 Testirajte komunikaciju
Ispod svih polja komunikacijskog kanala spomenutih u prethodnom koraku nalazi se gumb "Test Communication". Ovaj se gumb koristi za provjeru funkcionira li ispravno Modbus TCP/IP veza između uređaja.
Uspješan odgovor (primjer):
Neuspješan odgovor (primjer):
U ovom slučaju provjerite mrežne kabele, IP postavke i postavke na Reduxi kontroleru pa pokušajte ponovno.

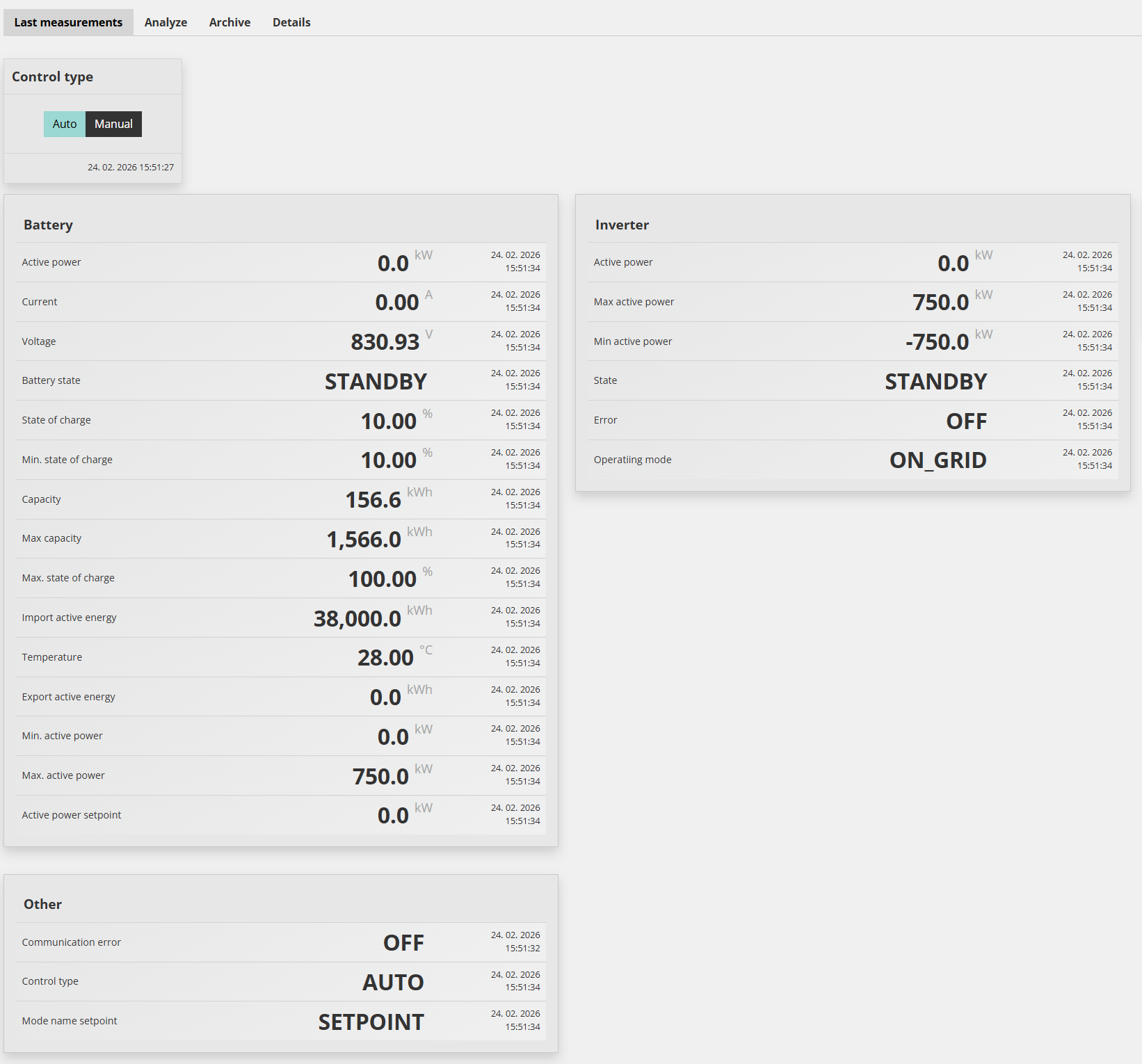

3.5 Očitanja s uređaja
Ovaj odjeljak pokazuje kako provjeriti izmjerene vrijednosti uređaja i ispravno komunicira li. To se može učiniti pod "Devices /Chint Power ESS /Last Measurement."
Za napredno upravljanje integrirajte uređaj u načine optimizacije Reduxi sustava. Pod Devices /Chint Power ESS u Reduxi konfiguratoru, vrsta upravljanja mora biti postavljena na AUTO tako da naredbe za strategiju utječu na bateriju.
Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičku cijenu i dinamičke tarife, slijedite upute o tome kako definirati strategiju na ovoj poveznici: Strategije za Reduxi kontroler.
Nakon uspješnog dodavanja uređaja, može se pratiti i kontrolirati putem Reduxi aplikacije.
