Reduxi s SCHRACK EV punjačima

Ažurirano

Pametno punjenje: Integrirajte Schrack punjače putem Modbus RTU & TCP u Reduxi za besprijekorno upravljanje opterećenjem i do 30% niže troškove energije



1. Tehnička dokumentacija: Schrack EV punjači

2. Potrebna oprema



3. Pregled sustava

3.1 Modbus RTU

Koristi se za povezivanje na CION Home ili Semipublic EV punjač

3.2 Modbus TCP

Koristi se za povezivanje na CION PRO EV punjač



4. Konfiguracija Schrack CION stanice za punjenje

Schrack stanice za punjenje mogu se povezati putem Modbus RTU ili Modbus TCP, ovisno o tome koju stanicu za punjenje želite povezati.

4.1 Schrack Home ili Semipublic konfiguracija (Modbus RTU)

4.1.1 Shema ožičenja

Da biste povezali stanicu za punjenje Schrack CION Home ili Semipublic, morate provesti kabelsku vezu između reduxi kontrolera i stanice za punjenje i spojiti je na sljedeći način:

4.1.2 Postavke DIP sklopki

Nadalje, odgovarajuće DIP sklopke na pločici moraju biti postavljene na sljedeći način:

Za aktiviranje Modbus RTU, postavite DIP sklopke 1 i 2 na OFF. DIP sklopke 3 i 4 koriste se za postavljanje adrese sabirnice.


Nakon što ste izvršili ove postavke, Schrack CION Home ili Semipublic spreman je za komunikaciju s Reduxi kontrolerom.

Zatim prijeđite na korak 5. Prijavite se na web sučelje kontrolera



4.2 Schrack CION Pro konfiguracija (Modbus TCP)

4.2.1 Shema ožičenja

4.2.2 Postavke za Schrack CION PRO

Nakon što je mrežno kabliranje završeno, sljedeći je korak konfiguriranje postavki na web sučelju stanice za punjenje Schrack CION Pro.

  1. Povežite svoje prijenosno računalo, tablet ili pametni telefon na istu mrežu kao i stanica za punjenje.
  2. Otvorite preglednik i unesite IP adresu svoje stanice za punjenje.
    Ako ne znate IP adresu, možete je pronaći u postavkama usmjerivača.

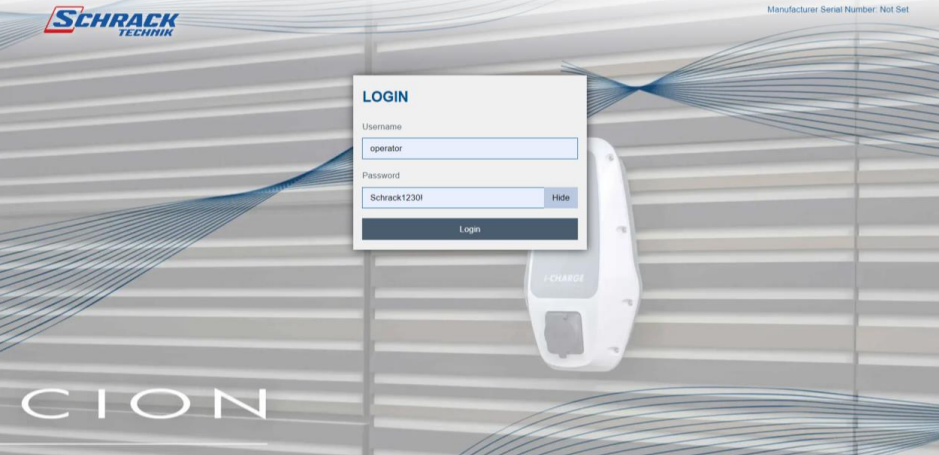

  3. Nakon unosa IP adrese, bit ćete preusmjereni na stranicu za prijavu stanice za punjenje.
    Koristite sljedeće vjerodajnice za prijavu:
    Korisničko ime: operator
    Lozinka: Schrack1230!

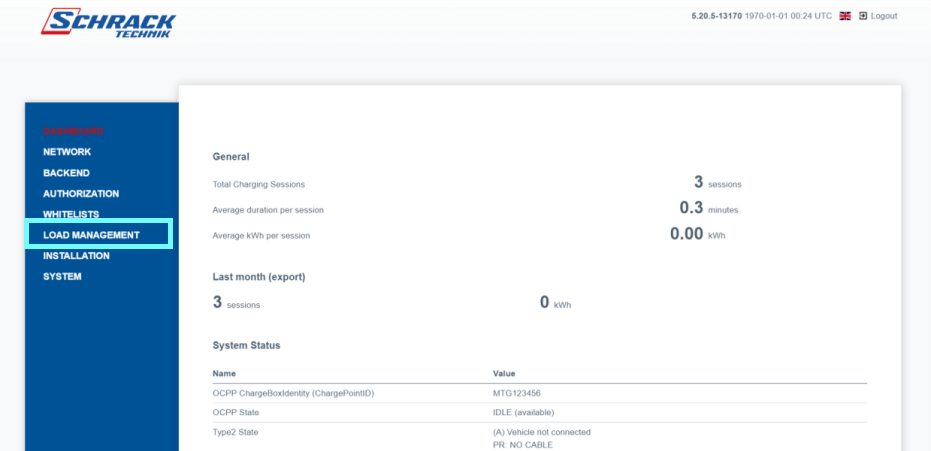

  4. Na glavnoj stranici pronaći ćete "Upravljanje opterećenjem" na popisu s lijeve strane. Kliknite na njega.

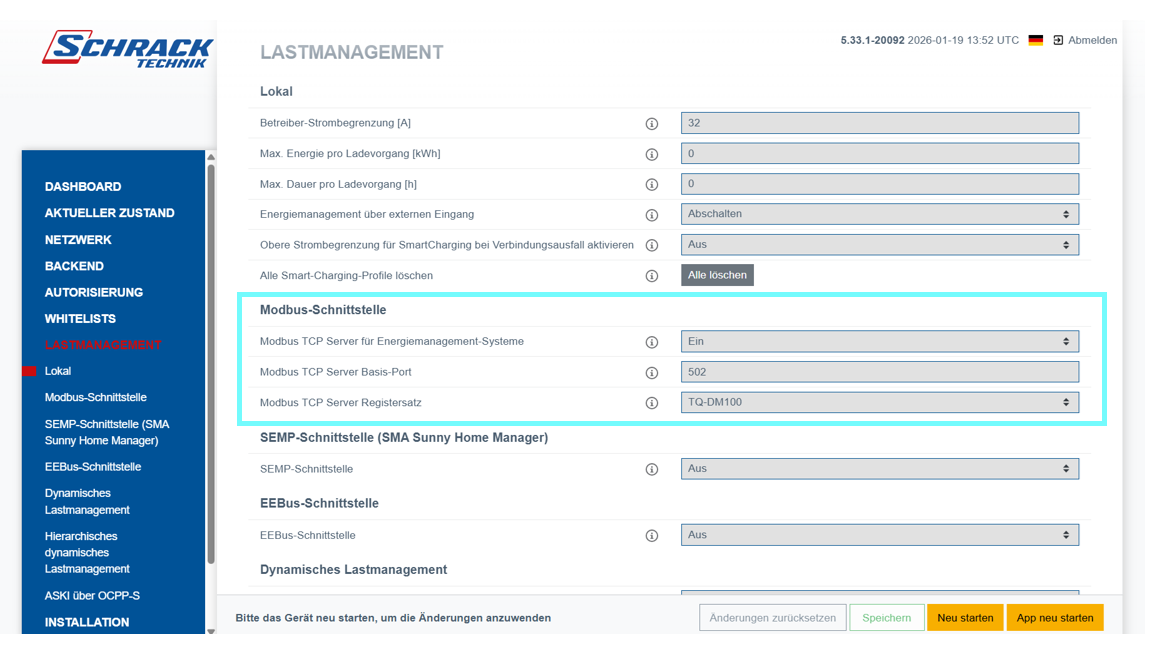

  5. U izborniku "Upravljanje opterećenjem" prijeđite na odjeljak Modbus TCP i konfigurirajte postavke na sljedeći način:
    Modbus TCP poslužitelj: ON
    Modbus TCP priključak: 502
    Registar Modbus poslužitelja: TQ-DM100

  6. Nakon što su postavke dovršene, ponovno pokrenite stanicu za punjenje kako bi promjene stupile na snagu i prijeđite na sljedeći korak.



5. Prijavite se na web sučelje kontrolera

Imate dvije mogućnosti za to:

  • putem aplikacije Reduxi ili
  • izravno putem web preglednika

5.1 putem aplikacije Reduxi

  1. Pokrenite aplikaciju na pametnom telefonu ili tabletu i prijavite se svojim vjerodajnicama
  2. Dodirnite tri crte u gornjem lijevom kutu
  3. Zatim odaberite Reduxi uređaji
  4. U izborniku koji se pojavi aktivirajte tunelsku vezu
  5. Nakon kratkog čekanja, tunelska veza će postati aktivna. Pritisnite Otvori konfigurator.
  6. Bit ćete na glavnom sučelju kontrolera i možete dodati stanicu za punjenje Schrack CION.

5.1 putem web preglednika

  1. Otvorite web preglednik na svom uređaju (prijenosno računalo, pametni telefon ili tablet)
  2. U traku za pretraživanje unesite IP adresu Reduxi kontrolera ili reduxi.local, potvrdite unos i pojavit će se zaslon za prijavu kontrolera.
    Koristite sljedeće vjerodajnice za prijavu:
    Korisničko ime: admin (prema zadanim postavkama)
    Lozinka: admin (prema zadanim postavkama)
  3. Nakon unosa podataka za prijavu, bit ćete preusmjereni na web sučelje kontrolera i možete početi dodavati uređaje Schrack CION



6. Dodajte Schrack EV punjač u Reduxi

Nakon što je uspostavljena fizička veza između stanice za punjenje Schrack CION i Reduxi kontrolera, možete početi dodavati stanicu za punjenje kao novi uređaj.

6.1 Dodaj uređaj

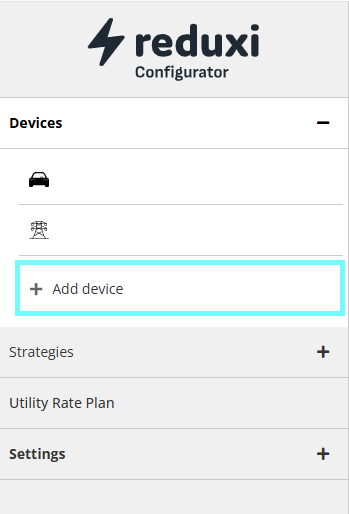

  1. odaberite +Dodaj uređaj

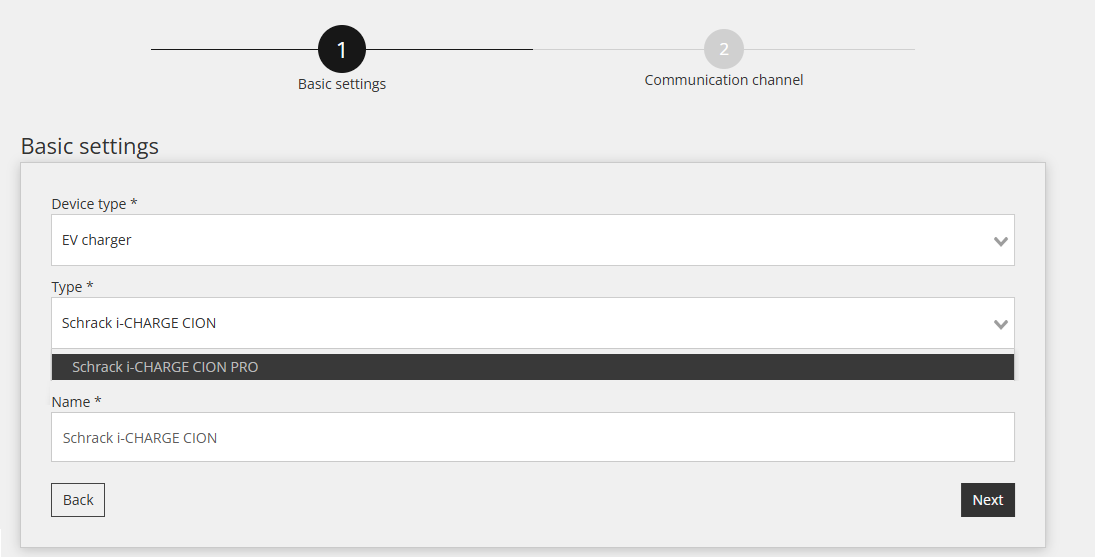

  2. Unutar prvog koraka definiraju se osnovne postavke:
    • Odaberite vrstu uređaja: EV punjač,
    • Odaberite vrstu: Schrack CION ili Schrack CION Pro,
    • Imenujte uređaj kako želite, na primjer: Schrack i-Charge CION
    • Potvrdite svoje unose pritiskom na gumb Dalje.

6.2 Postavke komunikacije

Sljedeće se postavke razlikuju ovisno o tome želite li dodati Schrack CION Home ili Semipublic stanicu za punjenje ili Schrack CION Pro stanicu za punjenje.

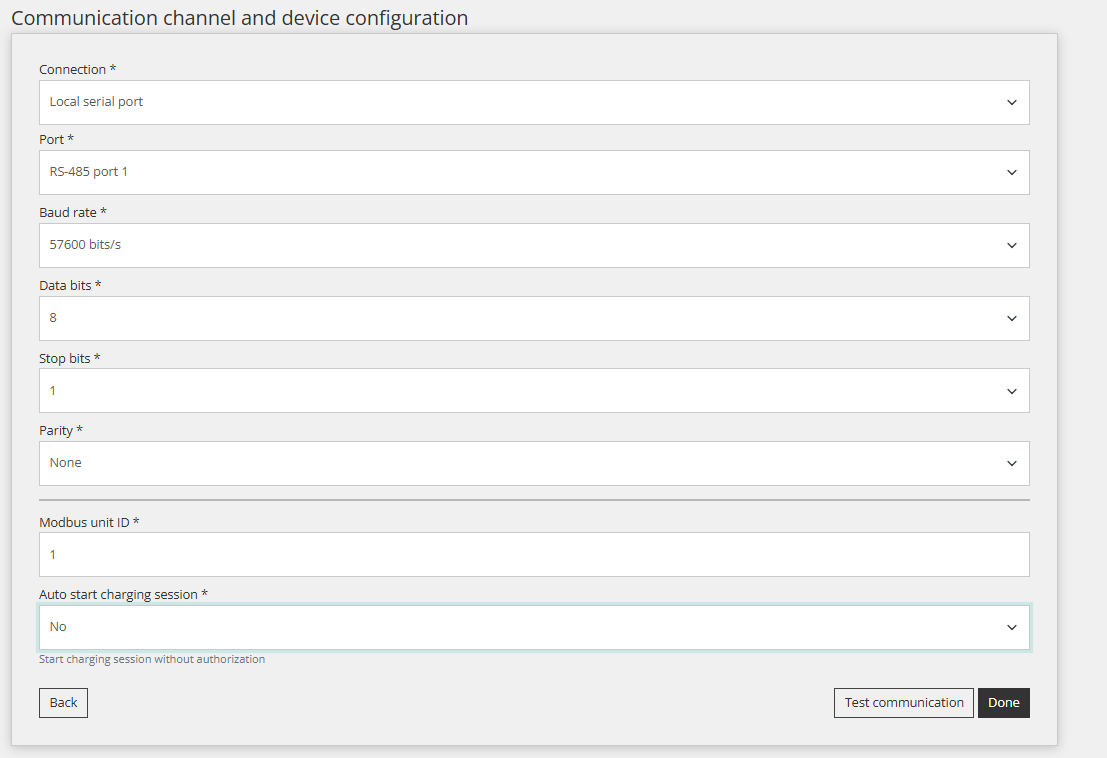

6.2.1 Schrack CION Home ili Semipublic (Modbus RTU)

  • Veza: Lokalni priključak
  • Priključak: 1
  • Brzina prijenosa: 57600
  • Bitovi podataka: 8
  • Zaustavni bitovi: 1
  • Paritet: Nijedan
  • ID Modbus jedinice: 1 (kao što je definirano u Korak 4.1.2 Postavke DIP prekidača)
  • Automatsko pokretanje sesije punjenja: Ne (prema zadanim postavkama)

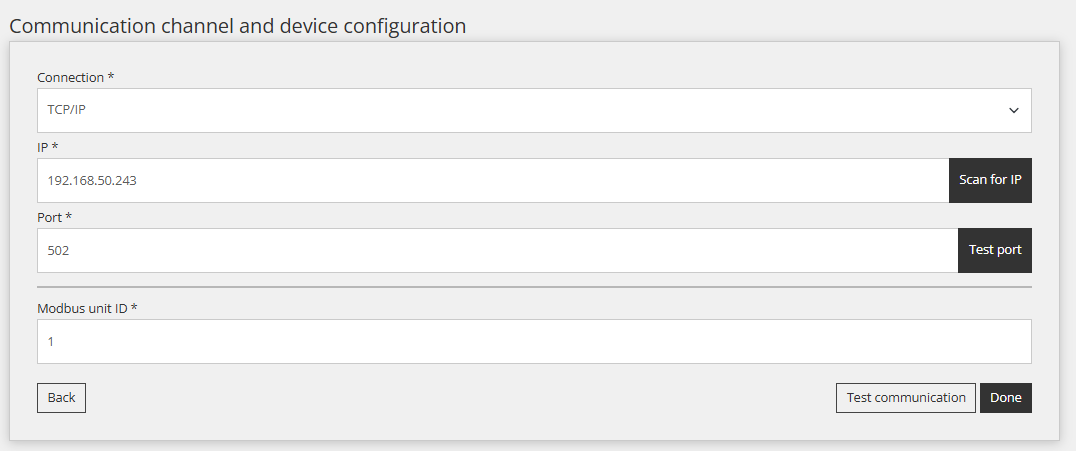

6.2.2 Schrack CION Pro (Modbus TCP)

  • Veza: TCP/IP
  • IP: Unesite IP adresu Schrack CION Pro punjača
  • Priključak: 502

  • ID Modbus jedinice: 1 (prema zadanim postavkama)

6.2.2.1 Skeniranje IP-ja

Ako ne znate IP adresu, možete pokrenuti skeniranje IP-ja pomoću odgovarajućeg gumba.

  • Gumb se nalazi desno od polja za unos IP adrese:
  • Ovo će prikazati sve uređaje dostupne na mreži, uključujući njihove proizvođače.
    Važno: Pretražujemo mrežne uređaje i stoga njihove odgovarajuće čipsete. Schrack koristi Bender čipove, stoga biste trebali tražiti ove:
  • Ako niste sigurni, možete testirati prikazane IP-jeve jedan po jedan i provesti komunikacijski test, kao što je opisano u sljedećem koraku.

6.3 Test komunikacije

Nakon što je stanica za punjenje dodana, možete provjeriti komunikaciju između Reduxi kontrolera i Schrack CION stanice za punjenje pritiskom na gumb Testiraj komunikaciju.

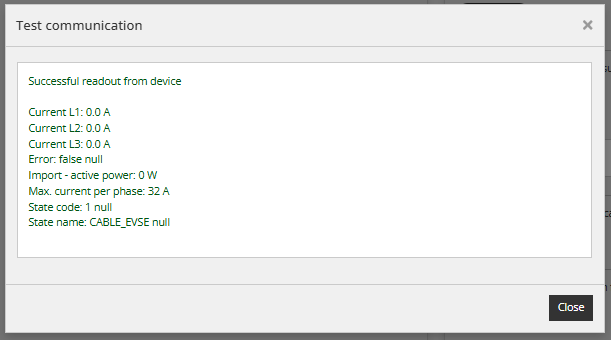

6.3.1 Uspješan rezultat testa:

U ovom slučaju zatvorite prozor s rezultatima i potvrdite unose gumbom Gotovo.

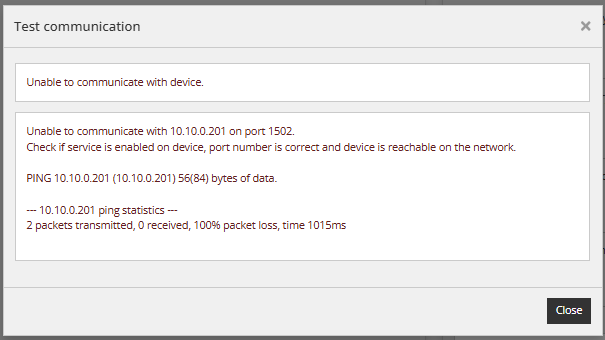

6.3.2 Neuspješan rezultat testa:

U ovom slučaju zatvorite prozor s rezultatima i provjerite ožičenje uređaja, postavke Modbusa na stanicama za punjenje i postavke na Reduxi kontroleru te ponovite test komunikacije.

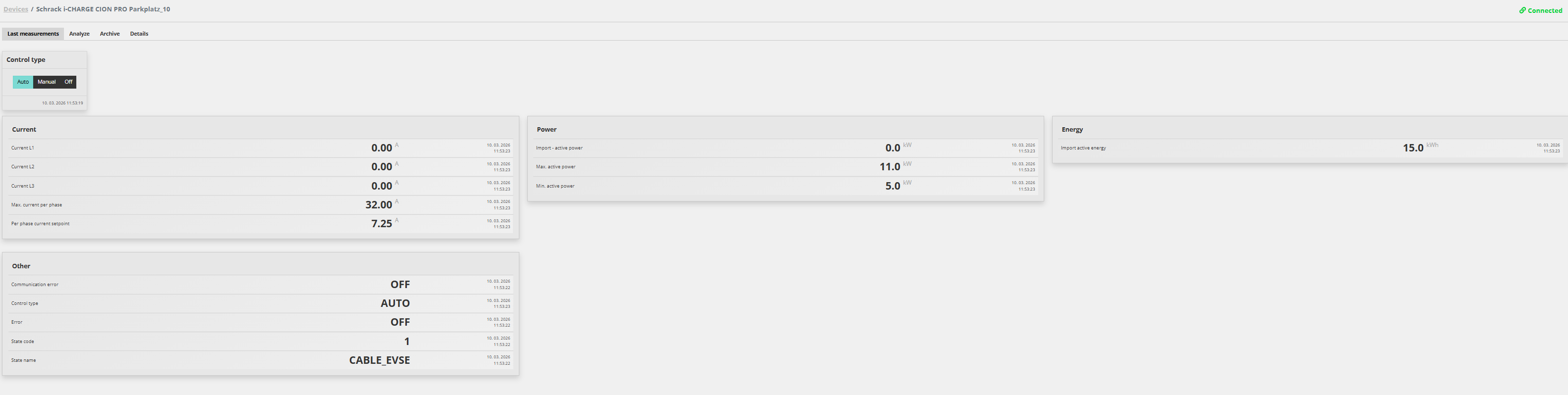

7. Branje s uređaja

Ovaj odjeljak pokazuje kako provjeriti izmjerene vrijednosti uređaja i ispravno komunicira li. To se može učiniti pod Uređaji --> Schrack CION --> Zadnje mjerenje

Za napredno upravljanje punjačem, integrirajte uređaj u strategiju Reduxi sustava. Pod Uređaji --> Schrack CION vrsta upravljanja mora biti postavljena na AUTO tako da će naredbe za strategiju utjecati na punjač.

Za informacije o strategijama u Reduxi kontroleru, slijedite ovu poveznicu:
https://support.reduxi.eu/hc/articles/25061307365777-Strategies-for-Reduxi-controller

Za informacije o Multi Level DLM s Reduxi kontrolerom, slijedite ovu poveznicu:
https://support.reduxi.eu/hc/articles/29320915465361-Multi-level-DLM-execution



Čestitamo!
Uspješno ste uspostavili vezu između
Reduxi kontrolera i Schrack CION stanice za punjenje.
