Kako povezati Sunwoda Energy SW12KH3UT all-in-one (RJ45-RS485) s Reduxi kontrolerom
Povežite Sunwoda Energy SW12KH3UT ALL IN ONE s Reduxi Controllerom putem RS485 (RJ45) i Modbus RTU-a.
Tekstualni opis ove slike

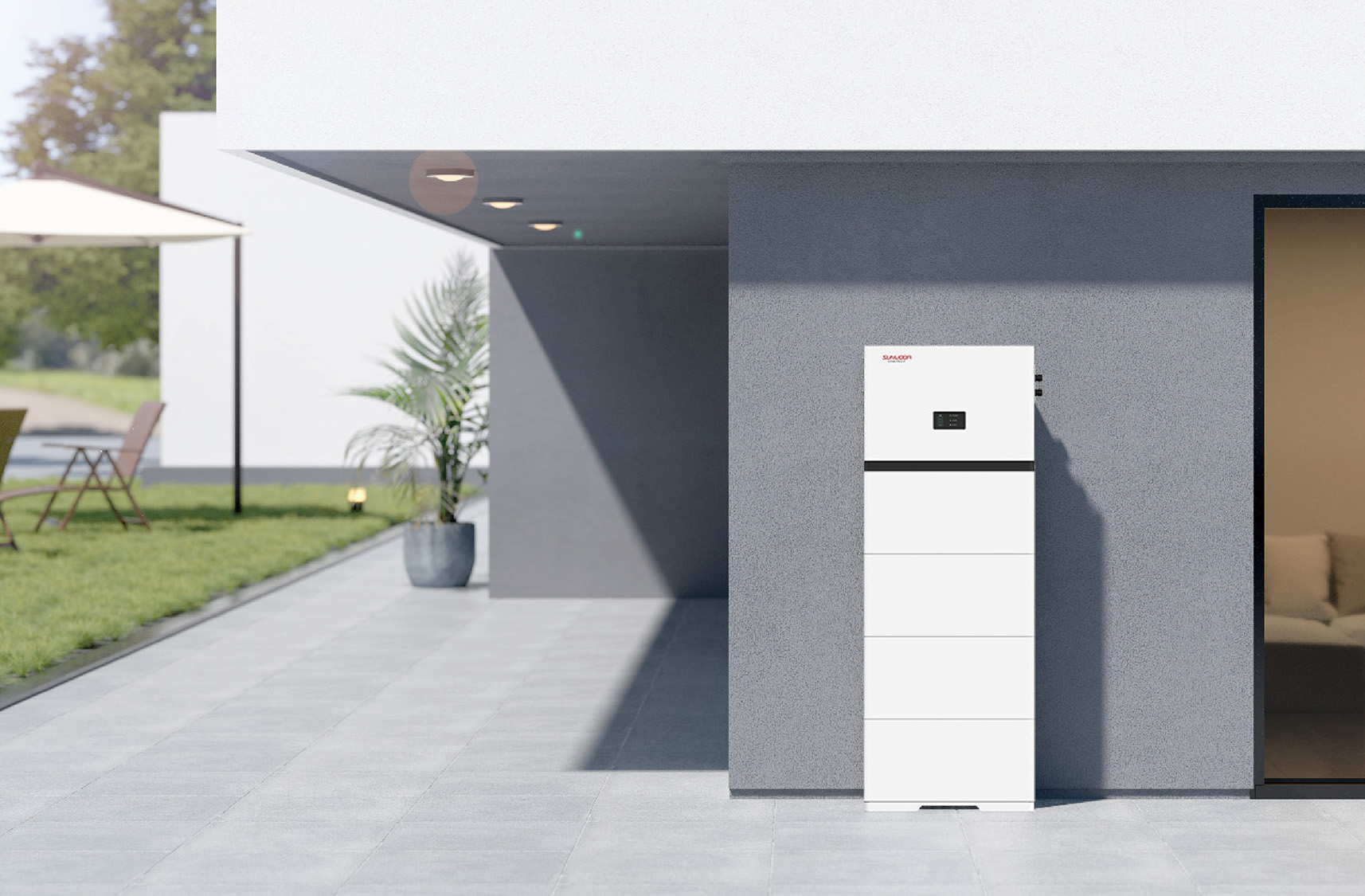

Fotografija proizvoda (slika proizvođača) visokog bijelog samostojećeg kućnog sustava za pohranu energije s malim zaslonom pri vrhu, nizom bijelih baterijskih modula i malim logotipom na gornjem modulu. Stoji na otvorenom, na sivoj popločanoj terasi uz sivi zid kuće, s travnjakom na kojem su vrtna stolica i biljka s lijeve strane te otvorenim staklenim vratima s desne strane.
1 Tehnička dokumentacija
Sunwoda objavljuje dokumente za SunESS Power na stranici proizvoda.
- Stranica proizvoda SunESS Power – stranica proizvoda tvrtke Sunwoda Energy s preuzimanjima
- Korisnički priručnik za SunESS Power (PDF) – korisnički priručnik V1.4
- Quick Installation Guide (PDF) – kratke upute za instalaciju
- Brošura SunESS Power (PDF) – pregled proizvoda
2 Potrebna oprema
Potrebne su Vam sljedeće komponente:
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Standardni mrežni kabel (RJ45), pripremljen kako je opisano u Točki 3
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Povezivanje Reduxi Controllera sa Sunwoda ALL IN ONE
3.1 Priprema komunikacijskog kabela
Koristite standardni mrežni kabel (RJ45). Boje žica prate ovaj raspored pinova:
| Pin | Boja žice | Funkcija |
|---|---|---|
| 1 | bijelo–narančasta | |
| 2 | narančasta | |
| 3 | bijelo–zelena | |
| 4 | plava | |
| 5 | bijelo–plava | |
| 6 | zelena | |
| 7 | bijelo–smeđa | RS485 A |
| 8 | smeđa | RS485 B |
Tekstualni opis ove slike
Tehnički linijski crtež RJ45 priključka u četiri prikaza slijeva nadesno: prednji prikaz utičnice s brojevima pinova '1' gore i '8' dolje, prednji prikaz utikača, gornji prikaz utikača i utikač s kabelom sa štitnikom i zasunom. Bez boja i drugih oznaka.
3.2 Pristup priključku
Na uređaju ALL IN ONE otvorite zaštitni poklopac (servisni priključak).
Tekstualni opis ove slike
Fotografija strane s priključcima bijelog uređaja Sunwoda all-in-one. Bijela naljepnica s crvenim tekstom 'Open the maintenance port' pokazuje na malu pravokutnu poklopnu pločicu s dva vijka, označenu crvenim pravokutnikom, smještenu u donjem srednjem dijelu kućišta. Ostali vidljivi dijelovi: PV priključci s lijeve strane, dva crna okretna prekidača pri vrhu, plavi okrugli priključak gore desno, dvije crne kabelske uvodnice i kabel s desne strane te perforirana ventilacijska traka duž dna.
3.3 RS485 povezivanje
Povežite LAN (RJ45) priključak uređaja ALL IN ONE s Reduxi Controllerom pripremljenim mrežnim kabelom.
Tekstualni opis ove slike
Fotografija područja priključaka bijelog uređaja Sunwoda all-in-one s crvenim tekstualnim oznakama na bijelim okvirima. Oznaka 'Connect the network cable to theLAN port' [kako je otisnuto] pokazuje na utičnicu LAN priključka (crveni obris) u kojoj je utaknut plavi mrežni kabel. Druga oznaka 'Brown and white Brown' [kako je otisnuto] pokazuje na područje s crvenim obrisom gdje je drugi kraj plavog kabela svojim žicama spojen na zelenu vijčanu priključnu stezaljku plavog USB-serijskog adaptera s upaljenom crvenom LED lampicom. Vidljivi su i okrugli crni priključak, plavi okrugli priključak gore desno, kabelske uvodnice, srebrna okrugla tipka s lijeve strane, žuti predmet dolje desno i perforirana ventilacijska traka duž dna.
RS485 raspored pinova:
- Pin 7 (bijelo–smeđa): RS485 A
- Pin 8 (smeđa): RS485 B
4 Konfiguracija Sunwoda ALL IN ONE
4.1 Postavljanje DEBUG prekidača
Pored RJ45 priključka na izmjenjivaču pronađite prekidač DEBUG. Postavite ga na položaj 2 (ON).
Tekstualni opis ove slike
Fotografija iz blizine zelene tiskane pločice s bijelom USB-A utičnicom s lijeve strane (otisnuta oznaka 'USB' i 'U4' pored nje) i malim kliznim prekidačem pored. Natpis na pločici prikazuje 'SW3' pokraj prekidača, riječ 'debug', brojeve '1' i '2' blizu položaja prekidača i 'M3' pored vijka dolje desno. Zelena priključna stezaljka vidljiva je pri vrhu. Položaj prekidača je mali crni klizač između dva položaja.
4.2 RS485 komunikacijski parametri
| Parametar | Vrijednost |
|---|---|
| Brzina prijenosa (baud rate) | 57600 |
| Format podataka | 1 start bit, 8 bitova podataka, bez pariteta, 1 stop bit |
4.3 Modbus RTU postavke
| Parametar | Vrijednost |
|---|---|
| Komunikacijska adresa |
1 do 247 (zadano: 1) |
| Podržane funkcije |
03H, 04H, 10H
|
| Raspon registara samo za čitanje |
0 to 1500
|
| Raspon registara za čitanje/pisanje |
0 to 1000
|
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje Sunwoda ALL IN ONE u Reduxi
Slijedite ove korake za dodavanje novog uređaja ili uređivanje postojećeg.
6.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi Točku 5) i pritisnite gumb Add device. Zatim pod Basic settings odaberite uređaj koji želite dodati.
Tekstualni opis ove slike
Snimka zaslona lijevog izbornika Reduxi Configuratora ispod logotipa reduxi Configurator. Stavke izbornika: Devices (proširen, sa znakom minus) koji sadrži gumb '+ Add device' (s obrubom); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna strana je prazna bijela.
U prvom koraku konfigurirajte osnovne parametre uređaja:
- Device type: odaberite vrstu uređaja
- Type: odaberite tip
- Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora, korak 1 'Basic settings' (korak 2 'Communication channel' zasivljen). Obrazac sa svim praznim poljima: Device type *: prazan padajući izbornik; Type *: prazan padajući izbornik (zasivljen); Name *: prazno. Gumbi: Back, Next.
Pritisnite Next.
6.2 Postavke komunikacije
Unesite komunikacijske parametre uređaja. Koristite vrijednosti iz Točke 4:
| Parametar | Vrijednost |
|---|---|
| Veza | Local serial port |
| Port | Port Reduxi Controllera na koji ste spojili kabel |
| Brzina prijenosa (baud rate) | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Zadano 1 (raspon od 1 do 247) |
6.3 Testiranje komunikacije
Kliknite Test communication pri dnu čarobnjaka. On jednom očitava Sunwoda ALL IN ONE i ništa ne sprema. Ako test uspije, kliknite Done: uređaj kreira samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
7 Provjera očitanja
7.1 Last measurements
Nakon uspostave komunikacije kao dodatni test provjerite vrijednosti pod Devices – your Sunwoda device – Last measurement u Reduxi Configuratoru.
✓ Sažetak
Priprema (točke 1–2): nabavite Sunwoda dokumente. Pripremite Reduxi Controller, Sunwoda ALL IN ONE i standardni RJ45 mrežni kabel.
Sunwoda ALL IN ONE (točke 3–4): spojite RS485 A na pin 7, a RS485 B na pin 8 RJ45 kabela. Spojite ga na LAN priključak. DEBUG prekidač postavite na položaj 2 (ON).
Dodavanje u Reduxi (točke 5–6): prijavite se u Reduxi Configurator i dodajte uređaj. Unesite 57600 bit/s, 8 bitova podataka, 1 stop bit, bez pariteta i Modbus adresu. Testirajte komunikaciju i pritisnite Done.
Puštanje u rad (točka 7): provjerite očitanja pod Last measurement.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite ožičenje linija A/B (pin 7 = RS485 A, pin 8 = RS485 B), položaj DEBUG prekidača (položaj 2, ON) i komunikacijske parametre (57600 bit/s, 8N1, zadano adresa 1). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
