Kako povezati KEBA KeContact P30 punjač električnih vozila (Modbus TCP/IP, LAN) s Reduxi kontrolerom
Povežite svoj KEBA KeContact P30 punjač električnih vozila s Reduxi Controllerom putem Modbus TCP/IP-a preko LAN-a.
Tekstualni opis ove slike

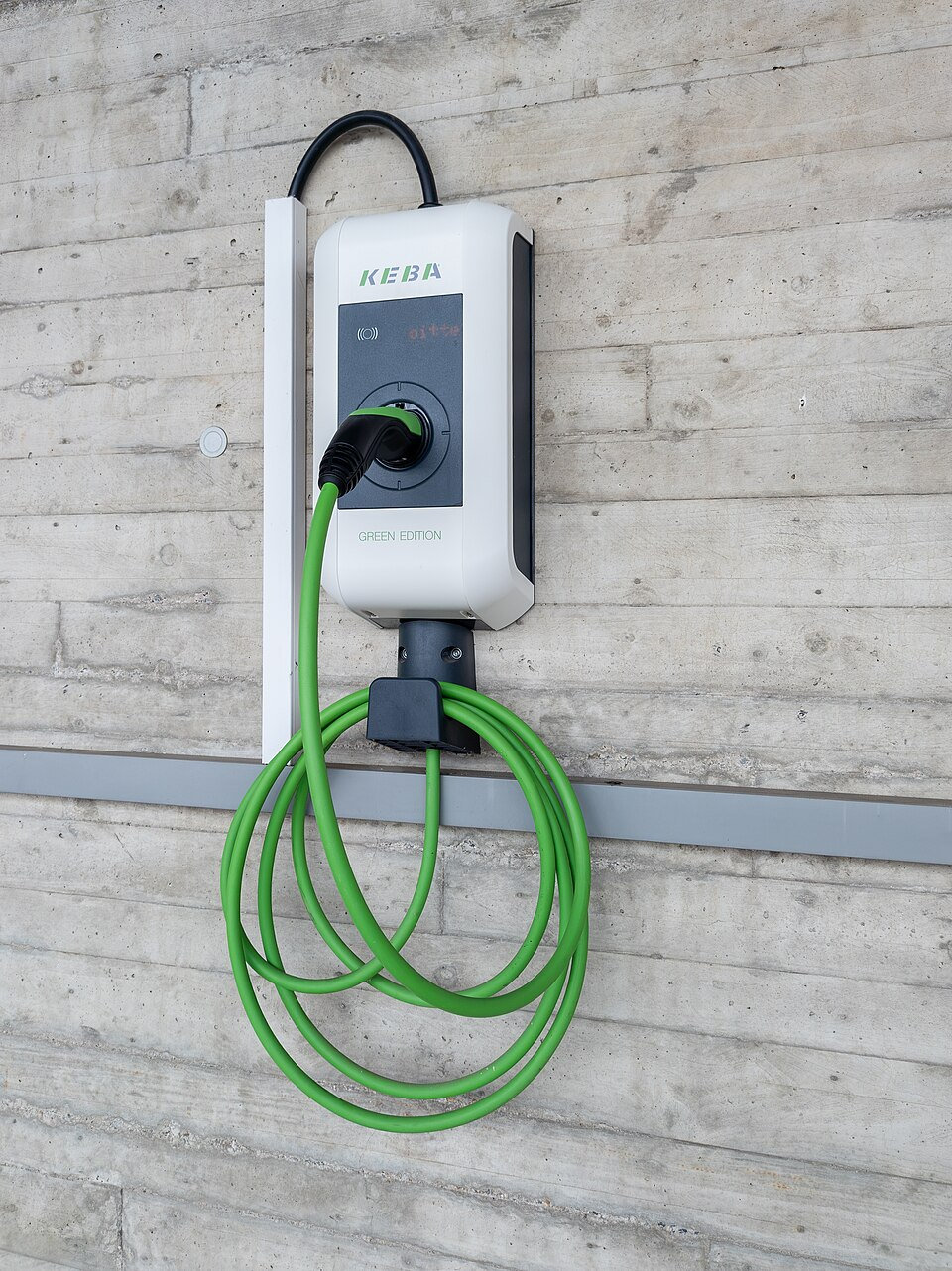

Visoka fotografija bijelog zidnog punjača električnih vozila na betonskom zidu s vidljivim tragovima oplate. Punjač ima zeleni logotip 'KEBA' pri vrhu, tamnosivu prednju ploču sa simbolom RFID-a i crvenim matričnim zaslonom s tekstom (glasi 'bitte'), utičnicu za punjenje s umetnutim crno-zelenim utikačem i tekstom 'GREEN EDITION' ispod. Zeleni kabel vodi od utikača prema dolje; crni kabel ulazi u vrh punjača iz bijelog kabelskog kanala s lijeve strane. U donjem dijelu fotografije zeleni kabel za punjenje visi u petljama s crnog držača postavljenog na betonski zid iznad sivog vodoravnog pojasa.
1 Tehnička dokumentacija
Dokumenti tvrtki KEBA i FENECON za KEBA KeContact P30:
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Ethernet povezivanje i koraci instalacije
- KEBA preuzimanja – priručnici, firmware i softver tvrtke KEBA
- Konfiguracijski priručnik za KeContact P30 x-series – konfiguracijski priručnik (PDF) tvrtke KEBA
2 Potrebna oprema
Prije početka provjerite sljedeće preduvjete:
- KEBA KeContact P30 mehanički je i električno instaliran
- Punjač je uključen u napajanje
- Ethernet kabel
- Reduxi Controller
- Prijenosno računalo ili kontroler s Ethernet sučeljem
- Imate dozvolu za pristup konfiguraciji punjača
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Povezivanje punjača s mrežom
3.1 Fizičko Ethernet povezivanje
- Pronađite Ethernet (RJ-45) priključak unutar punjača.
- Povežite Ethernet kabel s mrežnim preklopnikom, izravno s kontrolerom ili izravno sa servisnim prijenosnim računalom.
- Nakon uključivanja napajanja provjerite jesu li LED lampice veze aktivne.
Tekstualni opis ove slike
Slika proizvođača 'Fig. 7-16: Connection overview' koja prikazuje unutrašnjost punjača kao sivo kućište sa zelenom tiskanom pločicom i oznakama, nakon čega slijedi legenda. Oznake na ploči: F1; stezaljke 1, 2, 3, N, PE; DSW1 i DSW2 (crveni blokovi DIP prekidača); T1; LED; X1; X2; Shd; X4; X3 (RJ45 utičnica); SIM; USB. Legenda (oznaka ... značenje): F1 Fuse holder; 1 Power connection phase conductor 1; 2 Power connection phase conductor 2; 3 Power connection phase conductor 3; N Power connection neutral conductor; PE Power connection grounding conductor; DSW1 DIP switch; DSW2 DIP switch; T1 Service button; LED Status LED; X1 Enable input; X2 Switch contact output; Shd Shield clamp (ground for ETH); X3 Ethernet2 connection (RJ45); X4 Ethernet1 connection (LSA+ terminals); SIM SIM card slot (optional); USB USB interface.
4 Konfiguracija punjača
4.1 Pristup web sučelju
KEBA P30 nema zaslon. Konfigurirate ga u integriranom web sučelju (Web UI). Potrebna Vam je IP adresa punjača.
Pronalazak IP adrese (DHCP):
- DIP prekidač za DHCP postavite na ON (tvornička postavka).
- Uključite napajanje punjača.
- Punjač traži IP adresu od DHCP poslužitelja mreže.
- Dodijeljenu IP adresu pronađite jednom od ovih metoda: popis DHCP zakupa na usmjerivaču, alat za skeniranje mreže, KEBA servisni alat (ako je dostupan).
Prijava u Web UI:
- Otvorite web preglednik.
- Unesite IP adresu punjača:
http://<charger-ip-address> - Prijavite se s administratorskim pristupnim podacima.
Tekstualni opis ove slike
Slika otisnute naljepnice s naslovom 'Configuration Information' u zaobljenom okviru. Reci (oznaka: vrijednost): Ethernet MAC; WLAN Hotspot IP Address; Default SSID; Default Hotspot password; WebUI default username; WebUI default password; Password recovery.
4.2 Konfiguracija Ethernet IP adrese
U Web UI-ju idite na Network → Ethernet. Prikazuje se trenutna IP konfiguracija.
Tekstualni opis ove slike
Snimka zaslona KEBA Web UI-ja, stranica 'Overview', s KEBA logotipom pri vrhu te datumom/vremenom gore lijevo. Traka izbornika sa stavkama: Status (zeleno, odabrano, s padajućim izbornikom), Charging Sessions, RFID Cards, Charging Network, System (padajući izbornik), Configuration (padajući izbornik); traka izbornika uokvirena je sivo s crnom oznakom '1'. Četiri ikone gore desno označene su crnom oznakom '2'. Tablica Overview sa stupcima Type, Serial No, IP Address (plave poveznice), MAC Address, State i gumbom 'Actions' u svakom retku; iznad je okvir za pretraživanje. Reci: KeContact M20/P30 i tri uređaja KeContact P20/P30, svi sa stanjem 'Idle'; IP adrese su u rasponu 192.168.42.x (zadnji brojevi: 42, 129, 122, 144); serijski brojevi i MAC adrese sitni su i djelomično čitljivi. Straničenje prikazuje Previous, 1, Next. Odjeljak 'Network Connection': tablica s IP Address 192.168.42.1 i State: LAN: ONLINE (zeleno); WAN: OFFLINE (crveno); Mobile Communications: INACTIVE; WLAN: INACTIVE; WLAN Access Point: INACTIVE (sivo). Odjeljak 'Backend': URL, State: Not Reachable (crveno), Last Heartbeat: N/A.
Ako Vam je potrebna fiksna IP adresa:
- Odaberite IP configuration mode: Static.
- Unesite parametre: IP adresu (primjer
192.168.1.50), masku podmreže (primjer255.255.255.0) i zadani pristupnik (ako je potreban). - Spremite postavke.
- Ponovno pokrenite punjač.
- Otvorite Web UI s novom IP adresom.
4.3 Omogućavanje Modbus TCP-a
- U Web UI-ju idite na Communication settings.
- Omogućite potrebno TCP/IP komunikacijsko sučelje: Modbus TCP (ako kontroler komunicira putem Modbusa).
- Onemogućite nekorištena komunikacijska sučelja.
- Spremite postavke.
- Ponovno pokrenite punjač.
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje punjača u Reduxi
Slijedite ove korake za dodavanje novog punjača ili uređivanje postojećeg.
6.1 Osnovne postavke
Lokalno se prijavite u Reduxi Configurator na kontroleru (vidi Točku 5) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona lijevog izbornika Reduxi Configuratora ispod logotipa reduxi Configurator. Stavke izbornika: Devices (proširen, sa znakom minus) koji sadrži gumb '+ Add device' (s obrubom); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna strana je prazna bijela.
U prvom koraku (osnovne postavke) odaberite osnovne parametre uređaja:
- Device type: odaberite vrstu uređaja
- Type: odaberite tip
- Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimka zaslona čarobnjaka Reduxi Configuratora, korak 1 'Basic settings' (korak 2 'Communication channel' zasivljen). Obrazac sa svim praznim poljima: Device type *: prazan padajući izbornik; Type *: prazan padajući izbornik (zasivljen); Name *: prazno. Gumbi: Back, Next.
Kliknite Next.
6.2 Postavke komunikacije
Ispunite komunikacijske parametre punjača:
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa punjača (vidi Točku 4) |
| Port |
502 (zadani Modbus TCP port uređaja KEBA KeContact P30) |
| Modbus adresa | Modbus adresa (unit ID) postavljena na punjaču. Pogledajte KEBA dokumentaciju u Točki 1. |
6.3 Testiranje komunikacije
Kliknite Test communication pri dnu čarobnjaka. On jednom očitava KEBA KeContact P30 i ništa ne sprema. Ako test uspije, kliknite Done: uređaj kreira samo Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
7 Provjera očitanja
7.1 Last measurements
Nakon uspostave komunikacije otvorite punjač pod Devices u Reduxi Configuratoru i provjerite vrijednosti kao dodatni test.
7.2 Uključivanje upravljanja putem Reduxija
Za upravljanje punjačem putem Reduxi strategija postavite vrstu upravljanja uređaja na AUTO. Tek tada naredbe strategije djeluju na punjač.
Za definiranje strategije slijedite Strategije za Reduxi kontroler.
✓ Sažetak
Priprema (točke 1–2): nabavite KEBA dokumente. Instalirajte punjač i uključite ga u napajanje. Pripremite Ethernet kabel, Reduxi Controller i prijenosno računalo ili tablet.
KEBA punjač (točke 3–4): povežite punjač s mrežom. Pronađite njegovu IP adresu, po potrebi postavite statičku IP adresu i omogućite Modbus TCP u Web UI-ju. Ponovno pokrenite punjač.
Dodavanje u Reduxi (točke 5–6): prijavite se u Reduxi web sučelje. Dodajte uređaj i postavite komunikacijske parametre. Pokrenite Test communication, zatim kliknite Done.
Puštanje u rad (točka 7): provjerite Last measurements. Postavite vrstu upravljanja na AUTO.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Web UI nije dostupan | Provjerite je li DIP prekidač za DHCP na ON i je li Ethernet kabel spojen. Provjerite jesu li LED lampice veze aktivne. IP adresu pronađite na popisu DHCP zakupa usmjerivača (vidi Točku 4). |
| Prijava u Web UI nije moguća | Koristite administratorsku lozinku s naljepnice unutar punjača, s lista za puštanje u rad ili iz KEBA dokumentacije isporuke. |
| Test komunikacije ne uspijeva | Provjerite je li Modbus TCP omogućen pod Communication settings u Web UI-ju i je li punjač ponovno pokrenut nakon spremanja. Provjerite IP adresu i port u Točki 6. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
