Povežite i konfigurirajte KEBA KeContact P30 EV punjač s Reduxi kontrolerom putem Modbus TCP IP (LAN)

Ažurirano



1. Preduvjeti

  • KEBA KeContact P30 je mehanički i električki instaliran
  • Punjač je uključen
  • Ethernet kabel je dostupan
  • Dostupan je prijenosno računalo ili kontroler s Ethernet sučeljem
  • Korisnik ima dozvolu pristupa konfiguraciji punjača

Dodatna dokumentacija:
Priručnik za instalaciju i konfiguraciju — KEBA KeContact P30 x-serija :: FENECON Dokumenti
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Fizička Ethernet veza

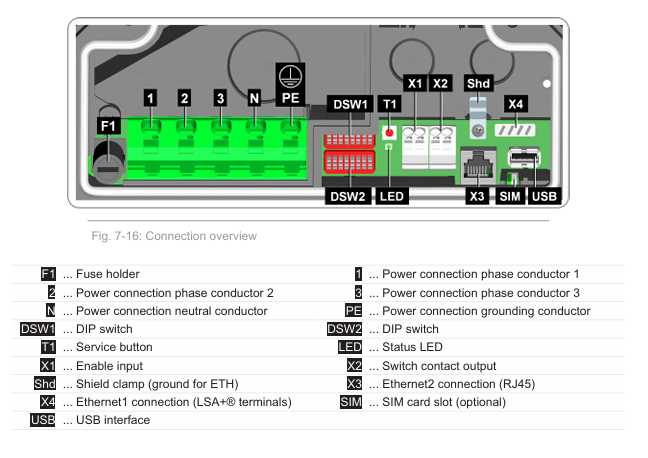

  1. Locirajte Ethernet (RJ‑45) priključak unutar punjača.
  2. Spojite Ethernet kabel:
    • na mrežni prekidač ili
    • izravno na kontroler ili
    • izravno na servisni prijenosnik.
  3. Provjerite jesu li LED diode veze aktivne nakon uključivanja.


3. Pristup konfiguraciji punjača

3.1 Način pristupa mreži

KEBA P30 nema zaslon. Sva se konfiguracija vrši putem integriranog web sučelja (Web UI).

Da biste pristupili Web UI-ju, morate znati IP adresu punjača.

3.2 Početni IP pristup (DHCP)

  1. Postavite DIP prekidač za DHCP na UKLJUČENO (tvornički zadano).
  2. Uključite punjač.
  3. Punjač traži IP adresu od DHCP poslužitelja u mreži.
  4. Identificirajte dodijeljenu IP adresu koristeći jednu od sljedećih metoda:
    • Popis DHCP rezervacija usmjerivača
    • Alat za skeniranje mreže
    • KEBA servisni alat (ako je dostupan)

3.3 Prijava na Web sučelje

  1. Otvorite web preglednik.

  2. Unesite IP adresu punjača:

    http://<adresa-ip-punjača>
  3. Prijavite se s administratorskim vjerodajnicama.

Napomena:

Za KEBA KeContact P30 punjače, lozinku administratora (ili servisera) osigurava KEBA i obično se nalazi na jednom od sljedećih mjesta:

  • Na naljepnici uređaja unutar punjača
  • Na listu za puštanje u pogon isporučenog s punjačem
  • Na KEBA dokumentaciji za isporuku

4. Konfiguracija Ethernet IP-a

4.1 Otvori mrežne postavke

  1. U Web UI-ju idite na: Mreža → Ethernet
  2. Prikazana je trenutna IP konfiguracija.

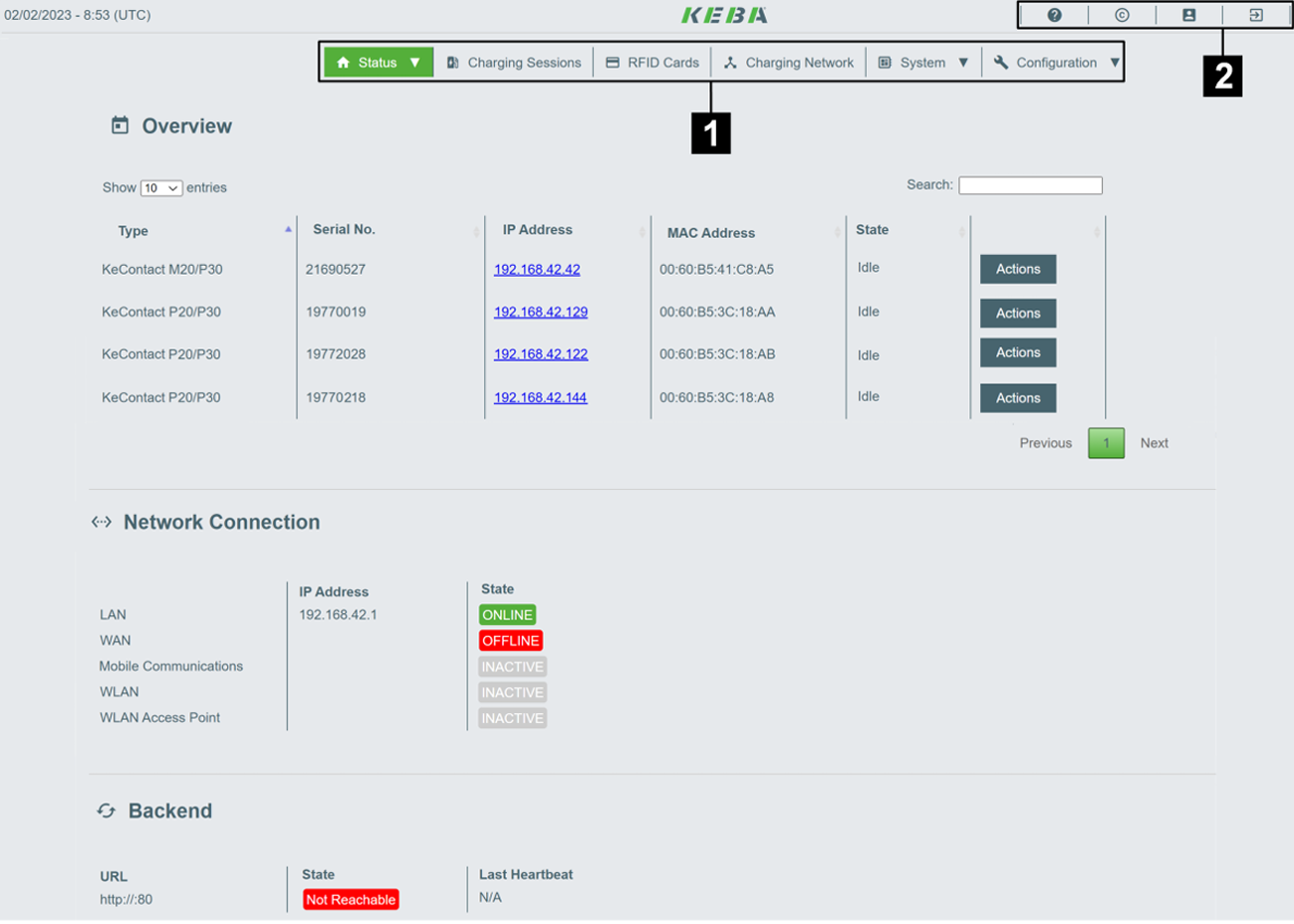

Primjer WebUI-ja:

4.2 Konfiguracija statičke IP adrese

Ako je potrebna fiksna IP adresa:

  1. Odaberite Način konfiguracije IP-a: Statički
  2. Unesite sljedeće parametre:
    • IP adresa
      Primjer: 192.168.1.50
    • Mrežna maska
      Primjer: 255.255.255.0
    • Zadani usmjerivač (ako je potrebno)
  3. Spremite postavke.
  4. Ponovno pokrenite punjač.
  5. Pristupite Web UI-ju koristeći novu IP adresu.

5. Omogućavanje TCP/IP komunikacije

5.1 Postavke komunikacije

  1. U Web UI-ju idite na: Postavke komunikacije
  2. Omogućite potrebne TCP/IP komunikacijske sučelje:
    • Modbus TCP (ako kontroler komunicira putem Modbusa)
  3. Onemogućite nekorištena komunikacijska sučelja.
  4. Spremite postavke.
  5. Ponovno pokrenite punjač.

6. Dodavanje novog uređaja na Reduxi kontroler

Da biste dodali novi uređaj ili uredili postojeći, slijedite korake u nastavku.

6.1 Prijava/Dodavanje novog uređaja

  1. Prijavite se u aplikaciju Reduxi Configurator i pritisnite gumb „Dodaj uređaj“.
  2. Odaberite uređaj koji želite dodati pod Osnovne postavke.

6.2 Osnovni parametri uređaja

U prvom koraku konfigurirajte osnovne parametre uređaja:

  • Vrsta uređaja: Odaberite vrstu uređaja
  • Tip: Odaberite tip
  • Naziv: Unesite željeni naziv uređaja

6.3 Postavke komunikacije

Unesite komunikacijske parametre za novi uređaj koji dodajete u Reduxi, a zatim pritisnite Testirajte komunikaciju. Ako dobijete odgovor, pritisnite Spremi.
