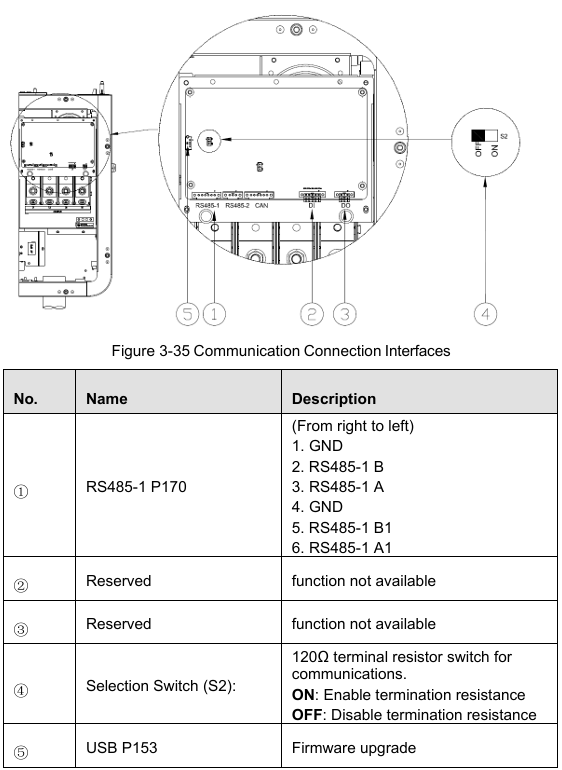

1. Fizička veza
- RS485 A (D+)
- RS485 B (D−)
- opcionalni GND
Spojite na sljedeći način:
- RS485 A na pretvaraču → RS485 A na Reduxi kontroleru
- RS485 B na pretvaraču → RS485 B na Reduxi kontroleru
- GND se može spojiti ako se koristi oklopljeni kabel
2. Veza više pretvarača
Prilikom spajanja više pretvarača koristite linearnu (daisy chain) topologiju:
Nemojte koristiti zvjezdastu vezu.

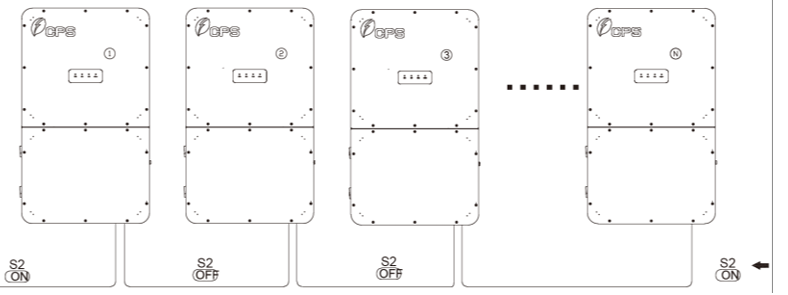

Na prvom i posljednjem uređaju u nizu, prekidač mora biti omogućen kao što je prikazano na slici.
3. Postavke pretvarača (više opcija)
3.1 Pretvarači (inverteri) s zaslonom (s LCD zaslonom)
Za postavljanje RS485 adrese izravno na pretvaraču:
Postupak:
- Upotrijebite zaslon pretvarača i navigirajte do:
Postavke → Komunikacija → RS485 - Pronađite parametar Adresa (Modbus ID)
- Postavite željenu vrijednost (npr. 1, 2, 3, … ovisno o sustavu)
- Potvrdite i spremite postavke na pretvaraču
Nije potreban dodatni alat ili softver. Sva konfiguracija obavlja se lokalno putem zaslona pretvarača.
3.2 Pretvarači (inverteri) bez zaslona (bez LCD zaslona)
Za pretvarače bez zaslona, RS485 adresu potrebno je postaviti pomoću računala.
RS485 na USB povezivanje
Potrebno:
- Prijenosno računalo
- RS485 na USB adapter
- CHINT konfiguracijski/servisni softver
Postupak:
- Spojite RS485 USB adapter na pretvarač:
- Adapter A → pretvarač RS485 A
- Adapter B → pretvarač RS485 B
- Spojite adapter na računalo putem USB-a
- Otvorite CHINT konfiguracijski softver na računalu
- Odaberite ispravan COM port (npr. COM3) i postavite komunikacijske parametre:
- BaudRate: 9600
- DataBits: 8
- Parity: None
- StopBit: 1
- Uspostavite vezu s pretvaračem (Connect / Read)
- Pronađite parametar Adresa (Modbus ID)
- Postavite željenu adresu i zapišite/spremite postavke na pretvarač
Ako izravnu vezu preko RS485 ne podržava firmware pretvarača, adresu je potrebno postaviti pomoću kompatibilnog pristupnika ili servisnog sučelja.

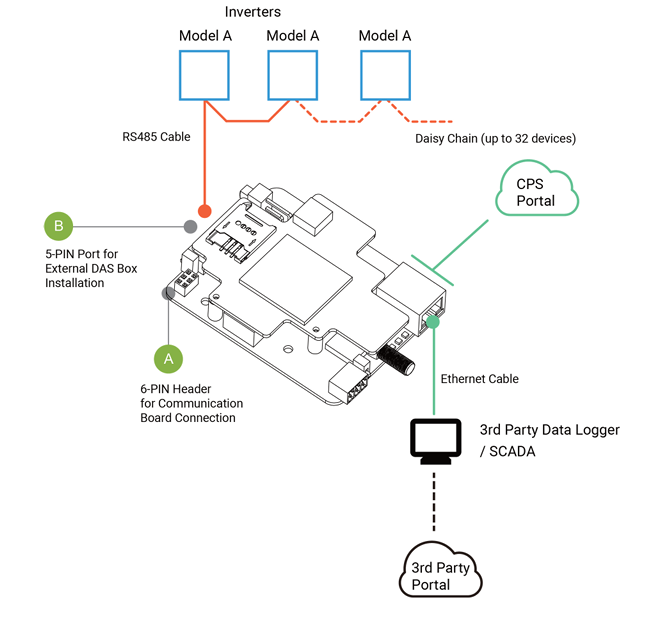

4. Neobavezno: FlexOM Gateway modul
Kao neobavezni dodatak, može se instalirati modul nazvan FlexOM Gateway.
Ovaj modul omogućuje:
- Daljinski pristup pretvaraču
- Komunikacija putem TCP/IP (Ethernet) (Port: 502)
- Lakšu konfiguraciju i nadzor putem web sučelja
S FlexOM Gatewayom, pretvaraču se može pristupiti preko mreže, čime se u većini slučajeva eliminira potreba za izravnom RS485 konfiguracijom putem računala.
FlexOM Gateway zahtijeva internetsku vezu putem Etherneta. Svi LAN firewall portovi moraju biti otvoreni u oba smjera (za dolaznu i odlaznu komunikaciju) prije puštanja pristupnika u rad, specifično TCP 1884 s odredišnom IP adresom 47.254.52.209 (mqtt.chintpowersystems.com).
Službena dokumentacija za FlexOM Gateway modul: https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf
5. Dodavanje novog uređaja (CHINT String Inverter)
Za dodavanje novog uređaja (Huawei SUN2000) ili uređivanje postojećeg, predstavljene su sljedeće točke.
5.1 Dodavanje novog uređaja
Prijavite se u Reduxi konfigurator i pritisnite gumb "Add device".
5.2 Odabir uređaja koji želite dodati (Osnovne postavke)
U prvom koraku odaberite osnovne parametre uređaja koji želite dodati:
- Vrsta uređaja: Sunčeva elektrana,
- Tip: Huawei SUN2000,
- Naziv: Navedite naziv uređaja.

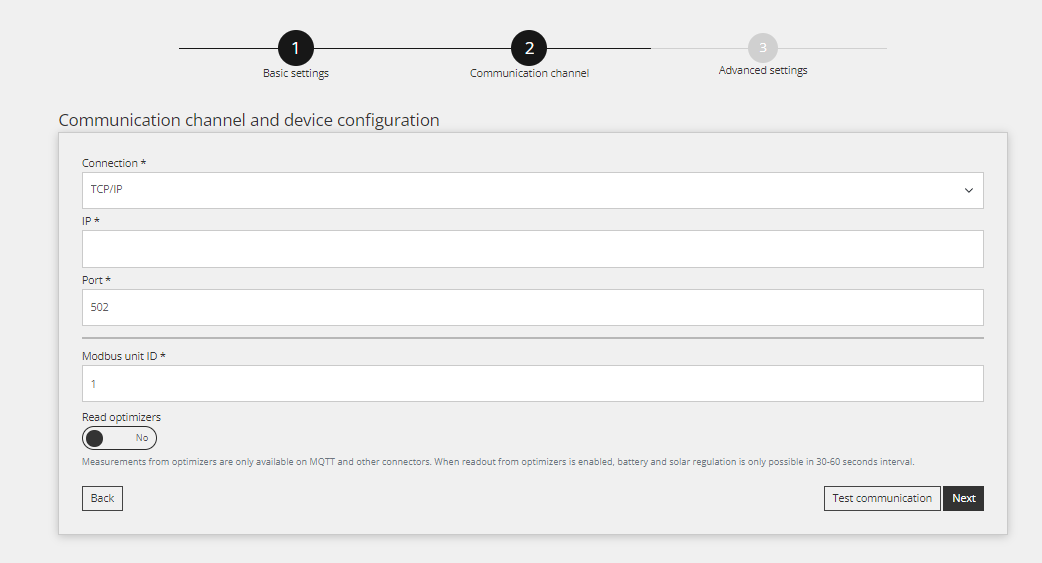

5.3 Komunikacijski kanal
Ispunite parametre za komunikaciju sa SmartLoggerom, koji su:
- Veza: TCP/IP,
- IP: unesite IP adresu SmartLogera,
- Port: uvijek 502,
- Modbus unit ID: unesite logičku adresu za Modbus postavku SmartLogera.
5.4 Test komunikacije
Unutar svih postavki u kanalu za komunikaciju, nalazi se gumb "Test communication", koji se koristi za obavljanje testa.
Test komunikacije može dati dva odgovora:

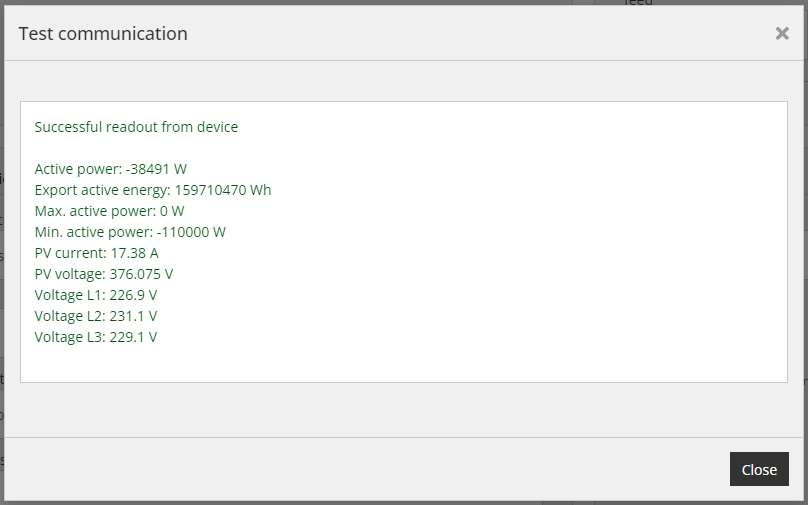

1. Komunikacija radi ispravno, slika ispod:
2. Komunikacija ne radi ispravno, slika ispod:
5.5 Napredne postavke
Napredne postavke su proizvoljne i ovise o specifičnim potrebama lokacije na kojoj je Reduxi kontroler instaliran. Nakon dovršetka svih naprednih postavki, pritisnite gumb "Done" na donjoj desnoj strani.

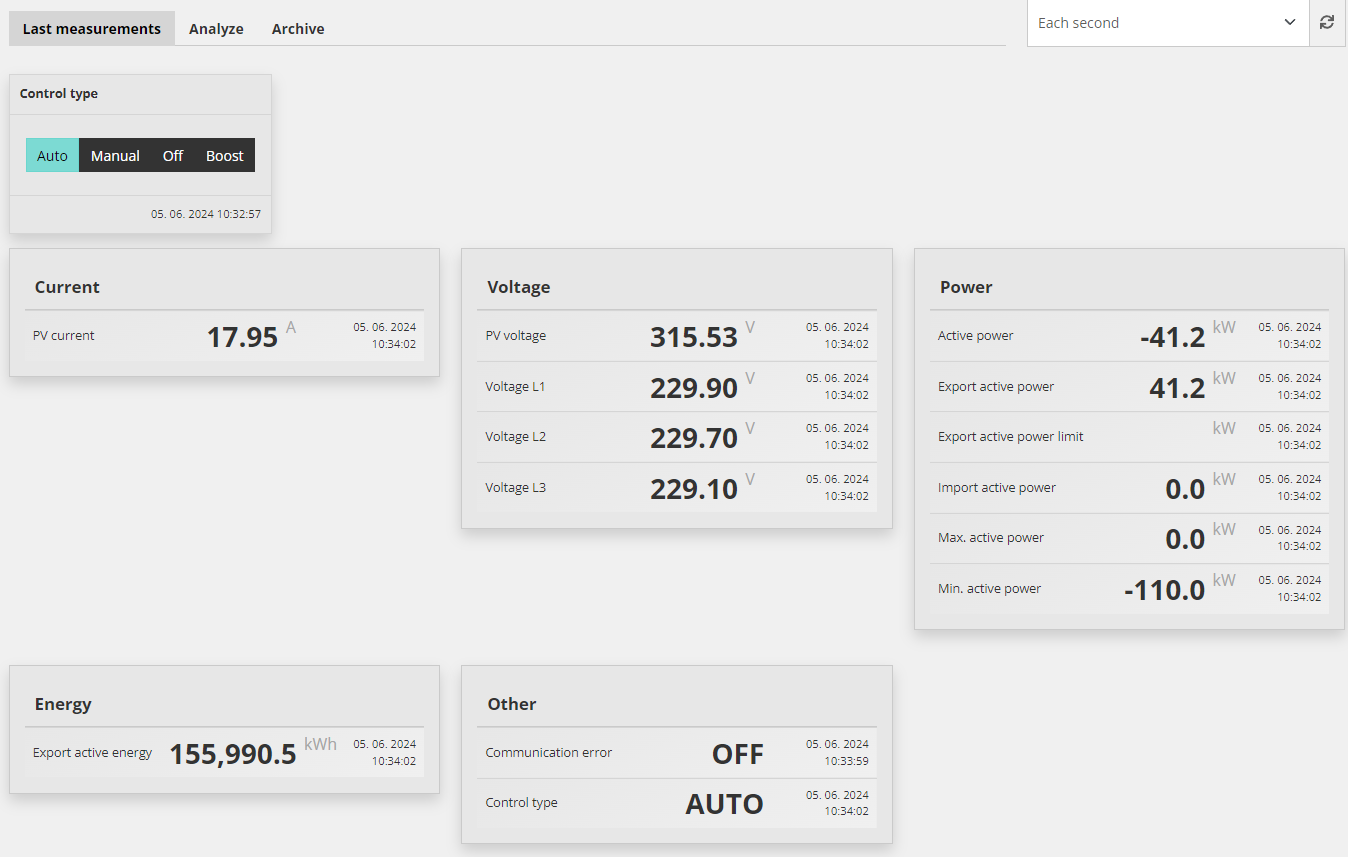

5.6 Posljednja mjerenja
Nakon uspješnog uspostavljanja komunikacije s uređajem, izmjerene vrijednosti dobivene s uređaja mogu se dvostruko provjeriti kao dodatni test. Kliknite na odjeljak "Device" na početnoj stranici konfiguratora Reduxi, te u strukturi stabla odaberite novododani Huawei SUN2000 pretvarač.
Ako želimo da uređajem upravlja strategija, način upravljanja mora biti postavljen na "Automatski", ali ako pređemo na ručni način, možemo testirati rad različitih stanja.
Nakon uspješnog dodavanja uređaja i provjere vrijednosti, uređajem se može upravljati i kontrolirati putem aplikacije Reduxi.
