Kako povezati CHINT CPS string izmjenjivač 60kW-275kW s Reduxi kontrolerom
Povežite CHINT CPS string izmjenjivače (60 kW do 275 kW) s Reduxi Controllerom putem Modbus RS485. Po želji koristite FlexOM Gateway.
Tekstualni opis ove slike

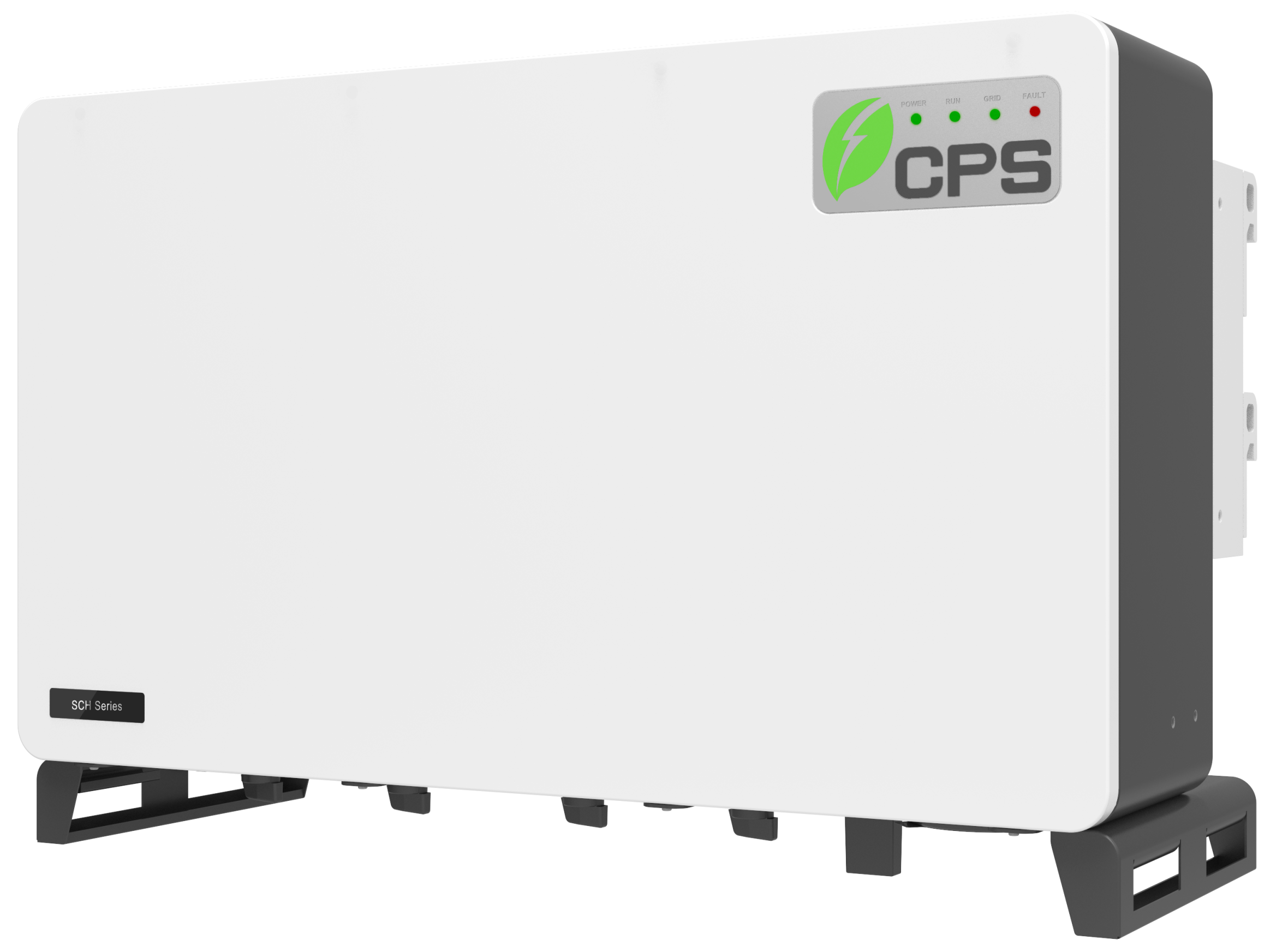

Fotografija zidnog string izmjenjivača, bijeli prednji poklopac te tamnosivi bočni i donji dijelovi s montažnim nogicama. Gore desno na prednjoj strani nalazi se siva pločica s logotipom sa zelenim simbolom lista i tekstom CPS, iznad koje je red od pet malih indikatorskih lampica (četiri zelene, jedna crvena desno). Mala naljepnica nalazi se dolje lijevo na prednjoj strani. Prema opisu ispod slike, riječ je o CHINT CPS string izmjenjivaču SCH275KTL. Fotografija je snimljena sprijeda slijeva pod kutom na bijeloj pozadini.
1 Tehnička dokumentacija
Dokumentacija proizvođača za CHINT CPS izmjenjivače i FlexOM Gateway:
- Korisnički priručnik za CPS SCH275KTL (PDF) – priključci, RS485 povezivanje, Modbus adresa i aplikacija CPS Connect Pro.
- Korisnički priručnik za CPS FlexOM Gateway (PDF) – službena dokumentacija neobaveznog modula FlexOM Gateway.
- CPS string izmjenjivači – pregled asortimana CPS string izmjenjivača.
Točan položaj priključaka potražite u službenoj dokumentaciji svog modela izmjenjivača.
2 Potrebna oprema
Potrebne su vam sljedeće komponente:
- CHINT CPS string izmjenjivač (60 kW do 275 kW)
- Reduxi Controller
- Oklopljeni RS485 kabel (CPS priručnik navodi oklopljeni upredeni parični kabel poput Belden 3106A)
- Za izmjenjivače bez zaslona: prijenosno računalo, adapter RS485 na USB i CHINT konfiguracijski/servisni softver
- Neobavezno: modul FlexOM Gateway
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Povezivanje izmjenjivača s Reduxi kontrolerom
3.1 Fizičko povezivanje
Pronađite priključke na izmjenjivaču. Točan položaj potražite u službenoj dokumentaciji:
- RS485 A (D+)
- RS485 B (D−)
- GND (neobavezno)
Tekstualni opis ove slike
Dijagram iz priručnika proizvođača s naslovom Figure 3-35 Communication Connection Interfaces. Tehnički crtež izmjenjivača s velikim krugom koji uvećava komunikacijsku ploču na vrhu. Oznake na ploči: RS485-1, RS485-2, CAN, DI, DO. Numerirane oznake: 1 pokazuje na priključak RS485-1, 2 na priključak DI, 3 na priključak DO, 4 na mali krug desno koji prikazuje prekidač S2 (oznake OFF i ON, crni klizač je na strani OFF), 5 na USB priključak na lijevoj strani ploče. Ispod slike tablica sa stupcima No., Name, Description. Redak 1: RS485-1 P170; (From right to left) 1. GND, 2. RS485-1 B, 3. RS485-1 A, 4. GND, 5. RS485-1 B1, 6. RS485-1 A1. Redak 2: Reserved; function not available. Redak 3: Reserved; function not available. Redak 4: Selection Switch (S2); 120Ω terminal resistor switch for communications. ON: Enable termination resistance. OFF: Disable termination resistance. Redak 5: USB P153; Firmware upgrade.
Povežite na sljedeći način:
3.2 Više izmjenjivača
Kada povezujete više izmjenjivača, koristite linearnu (daisy chain) topologiju. Ne koristite zvjezdasto povezivanje. CPS priručnik dopušta do 32 izmjenjivača na jednom RS485 lancu.
Tekstualni opis ove slike
Dijagram iz priručnika proizvođača: red izmjenjivača nacrtanih kao linijski crteži s CPS logotipom, numeriranih 1, 2, 3, zatim točkice, zatim n. Ispod svakog izmjenjivača je oznaka prekidača S2 s njegovim položajem: prvi izmjenjivač S2 ON; drugi izmjenjivač S2 OFF; treći izmjenjivač S2 OFF; posljednji izmjenjivač S2 ON (s malom strelicom koja pokazuje na njega). Linije se protežu pri dnu od svakog izmjenjivača do sljedećeg i prikazuju komunikacijski daisy chain između svih izmjenjivača.
Na prvom i posljednjem uređaju u lancu uključite prekidač (S2) kao što je prikazano na slici. S2 uključuje završni otpornik od 120 Ω.
4 Postavljanje RS485 adrese na izmjenjivaču
Svaki izmjenjivač u lancu treba vlastitu Modbus adresu. Način ovisi o izmjenjivaču.
4.1 Izmjenjivači s LCD zaslonom
RS485 adresu postavite izravno na izmjenjivaču:
Nisu potrebni dodatni alati ni softver. Cijelu konfiguraciju izvodite lokalno na zaslonu izmjenjivača.
4.2 Izmjenjivači bez LCD zaslona
Za izmjenjivače bez zaslona RS485 adresu postavite računalom i vezom RS485 na USB.
COM3) i postavite: BaudRate 9600, DataBits 8, Parity None, StopBit 1.5 Neobavezno: modul FlexOM Gateway
Kao neobavezan dodatak možete instalirati modul FlexOM Gateway.
Tekstualni opis ove slike
Dijagram priključaka modula FlexOM Gateway. Gore: blok Inverters s tri plava kvadrata označena Model A, povezana narančastom linijom; puna narančasta linija između prvog i drugog, isprekidana narančasta linija dalje, označena Daisy Chain (up to 32 devices). Narančasta linija RS485 Cable (oznaka RS485 Cable) vodi od prvog izmjenjivača prema dolje do ploče pristupnika, nacrtane kao tiskana pločica. Oznaka B (zeleni krug): 5-PIN Port for External DAS Box Installation, pokazuje na priključak na ploči. Oznaka A (zeleni krug): 6-PIN Header for Communication Board Connection, pokazuje na zaglavlje na ploči. Zelena linija Ethernet Cable vodi od Ethernet priključka ploče do oblaka označenog CPS Portal i dolje do ikone monitora označene 3rd Party Data Logger / SCADA. Isprekidana crna linija vodi od data loggera do oblaka označenog 3rd Party Portal.
Modul omogućuje:
- daljinski pristup izmjenjivaču
- komunikaciju putem TCP/IP-a (Ethernet), port 502
- jednostavniju konfiguraciju i praćenje putem web sučelja
S FlexOM Gatewayom možete pristupiti izmjenjivaču putem mreže. U većini slučajeva izravna RS485 konfiguracija putem računala više nije potrebna.
Službena dokumentacija: Korisnički priručnik za CPS FlexOM Gateway.
6 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
7 Dodavanje CHINT izmjenjivača u Reduxi
Slijedite ove korake za dodavanje novog CHINT string izmjenjivača ili uređivanje postojećeg.
7.1 Osnovne postavke
Prijavite se u Reduxi Configurator (vidi Točku 6) i kliknite + Add device.
Tekstualni opis ove slike
Snimka zaslona lijeve bočne trake Reduxi Configuratora. Gore: reduxi logotip s tekstom CONFIGURATOR. Sažeti odjeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva gumba jedan pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dvije stavke: Settings i Profile. Područje desno od bočne trake prazno je bijelo.
U prvom koraku odaberite osnovne parametre uređaja:
- Device type:
Solar power plant - Type:
CHINT CPS String Inverter - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 1 od 3. Traka napretka s tri koraka: 1 Basic settings (aktivno, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov: Basic settings. Polja: Device type * : prazan padajući izbornik; Type * : prazan padajući izbornik; Name * : prazno tekstualno polje. Gumbi: Back (dolje lijevo), Next (dolje desno, tamno).
7.2 Komunikacijski kanal
Ispunite komunikacijske parametre:
| Parametar | Vrijednost |
|---|---|
| Veza |
TCP/IP (FlexOM Gateway) |
| IP | IP adresa pristupnika |
| Port | Uvijek 502
|
| Modbus unit ID | Modbus adresa (Address (Modbus ID)) izmjenjivača, postavljena u Točki 4 |
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za uređaje u Reduxi Configuratoru, korak 2 od 3. Pokazivač koraka: 1 Basic settings (gotovo, crno), 2 Communication channel (trenutni, crno), 3 Advanced settings (sivo, nije dosegnuto). Naslov: Communication channel and device configuration. Polja: Connection: TCP/IP (padajući izbornik); IP: prazno; Port: 502; Modbus unit ID: 1; Read optimizers: prekidač isključen, s oznakom No. Napomena ispod prekidača: Measurements from optimizers are only available on MQTT and other connectors. When readout from optimizers is enabled, battery and solar regulation is only possible in 30-60 seconds interval. Gumbi: Back, Test communication, Next (crno).
7.3 Test komunikacije
Gumb Test communication nalazi se ispod svih komunikacijskih postavki. Ako test uspije, kliknite Done: uređaj kreira samo Done.
Tekstualni opis ove slike
Snimka zaslona donjeg reda gumba obrasca Reduxi Configuratora. Lijevo: gumb Back. Desno: gumb "Test communication" označen plavim okvirom i tamni gumb Next desno od njega.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru s X za zatvaranje gore desno. Zeleni tekst u bijelom okviru: Successful readout from device. Active power: -38491 W; Export active energy: 159710470 Wh; Max. active power: 0 W; Min. active power: -110000 W; PV current: 17.38 A; PV voltage: 376.075 V; Voltage L1: 226.9 V; Voltage L2: 231.1 V; Voltage L3: 229.1 V. Tamni gumb Close dolje desno.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru s ikonom za zatvaranje (x) gore desno. Bijeli okvir rezultata s crvenim tekstom: Unable to communicate with device. Gumb: Close (tamno, dolje desno).
7.4 Napredne postavke
Napredne postavke su neobavezne i ovise o potrebama lokacije na kojoj je Reduxi Controller instaliran. Kada završite, kliknite Done dolje desno.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 3 od 3 (Advanced settings). Traka napretka s tri crna kruga 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktivno). Naslov: Advanced settings. Osam pitanja s da/ne odgovorom, svako s isključenim prekidačem i malom naznakom zadane vrijednosti desno: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (posljednje pitanje, sitan tekst; Default: No). Donji red od tri padajuća izbornika: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumbi: Back (lijevo) i tamni gumb desno (oznaka sitna, glasi Done).
8 Provjera očitanja
8.1 Last measurements
Nakon uspostave komunikacije provjerite izmjerene vrijednosti kao dodatni test. Na početnoj stranici Reduxi Configuratora kliknite Device i u stablastoj strukturi odaberite novo dodani CHINT izmjenjivač.
Tekstualni opis ove slike
Snimka zaslona stranice Last measurements izmjenjivača u Reduxi Configuratoru. Kartice: Last measurements (odabrano), Analyze, Archive. Gore desno: padajući izbornik intervala osvježavanja Each second i ikona osvježavanja. Kartica Control type: gumbi Auto (odabrano, tirkizno), Manual, Off, Boost; vremenska oznaka 05. 06. 2024 10:32:57. Kartica Current: PV current 17.95 A. Kartica Voltage: PV voltage 315.53 V; Voltage L1 229.90 V; Voltage L2 229.70 V; Voltage L3 229.10 V. Kartica Power: Active power -41.2 kW; Export active power 41.2 kW; Export active power limit (bez vrijednosti, jedinica kW); Import active power 0.0 kW; Max. active power 0.0 kW; Min. active power -110.0 kW. Kartica Energy: Export active energy 155,990.5 kWh. Kartica Other: Communication error OFF; Control type AUTO. Svaka vrijednost ima datum i vremensku oznaku 05. 06. 2024 oko 10:34:02 (vrijednost Communication error 10:33:09).
8.2 Omogućavanje upravljanja putem Reduxija
Kako bi strategija upravljala uređajem, postavite način upravljanja na Automatic. U ručnom načinu možete testirati rad različitih stanja.
Za definiranje strategije pogledajte Strategije za Reduxi kontroler.
Nakon što dodate uređaj i provjerite vrijednosti, možete ga pregledavati i njime upravljati u Reduxi aplikaciji.
✓ Sažetak
Priprema (točke 1–2): nabavite dokumentaciju. Pripremite oklopljeni RS485 kabel i prijenosno računalo ili tablet. Za izmjenjivače bez zaslona dodajte adapter RS485 na USB.
CHINT izmjenjivač (točke 3–5): povežite RS485 A i B s Reduxi Controllerom. Za više izmjenjivača koristite daisy chain, s uključenim S2 na prvom i posljednjem. Na svakom izmjenjivaču postavite jedinstvenu Modbus adresu. Po želji dodajte FlexOM Gateway.
Dodavanje u Reduxi (točke 6–7): prijavite se u Reduxi web sučelje. Dodajte uređaj kao Solar power plant tipa CHINT CPS String Inverter, unesite komunikacijski kanal, pokrenite Test communication i kliknite Done.
Puštanje u rad (točka 8): provjerite očitanja pod Device. Za upravljanje strategijom postavite način upravljanja na Automatic.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite RS485 A i B (vidi Točku 3). Provjerite ima li svaki izmjenjivač vlastitu Modbus adresu (vidi Točku 4) i podudara li se ona s Modbus unit ID-om u Reduxiju. |
| Više izmjenjivača, ne odgovaraju svi | Koristite daisy chain, a ne zvjezdasto povezivanje. Uključite S2 na prvom i posljednjem izmjenjivaču (vidi Točku 3, točku 3.2). |
| FlexOM Gateway ostaje izvan mreže | Otvorite portove LAN vatrozida u oba smjera: TCP 1884 prema 47.254.52.209 (vidi Točku 5). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
