Multi-Level Power Regulation
Istovremeno nameće ograničenja snage preuzimanja i isporuke na svakoj električnoj priključnoj točki lokacije — na primjer na svakom transformatoru ili podbrojilu — tako da zajednički rad podređenih grana ne može premašiti ono što nadređeni priključak može sigurno podnijeti.
Tekstualni opis ove slike
Dijagram topologije višerazinskog mjerenja na bijeloj pozadini. Na vrhu je dalekovodni stup (mreža), povezan crtom prema dolje s brojilom označenim Main grid meter, crveno: exp. 1000 kW/ imp. 1200 kW. Od tog brojila prema dolje ide okomita crta; na čvoru se vodoravna crta grana udesno. Prema dolje od čvora: ikone punjača električnih vozila s automobilom i toplinske crpke, označene other consumption. Uz vodoravnu crtu dvije grane: prva je brojilo označeno PV1/BESS energy meter, crveno: exp. 800 kW/ imp. 1400 kW, ispod njega crta s čvorom koja vodi do ikone solarnog panela i ikone baterije; druga je brojilo označeno PV2 energy meter, crveno: exp. 1000 kW/ imp. 100 kW, ispod njega ikona solarnog panela.

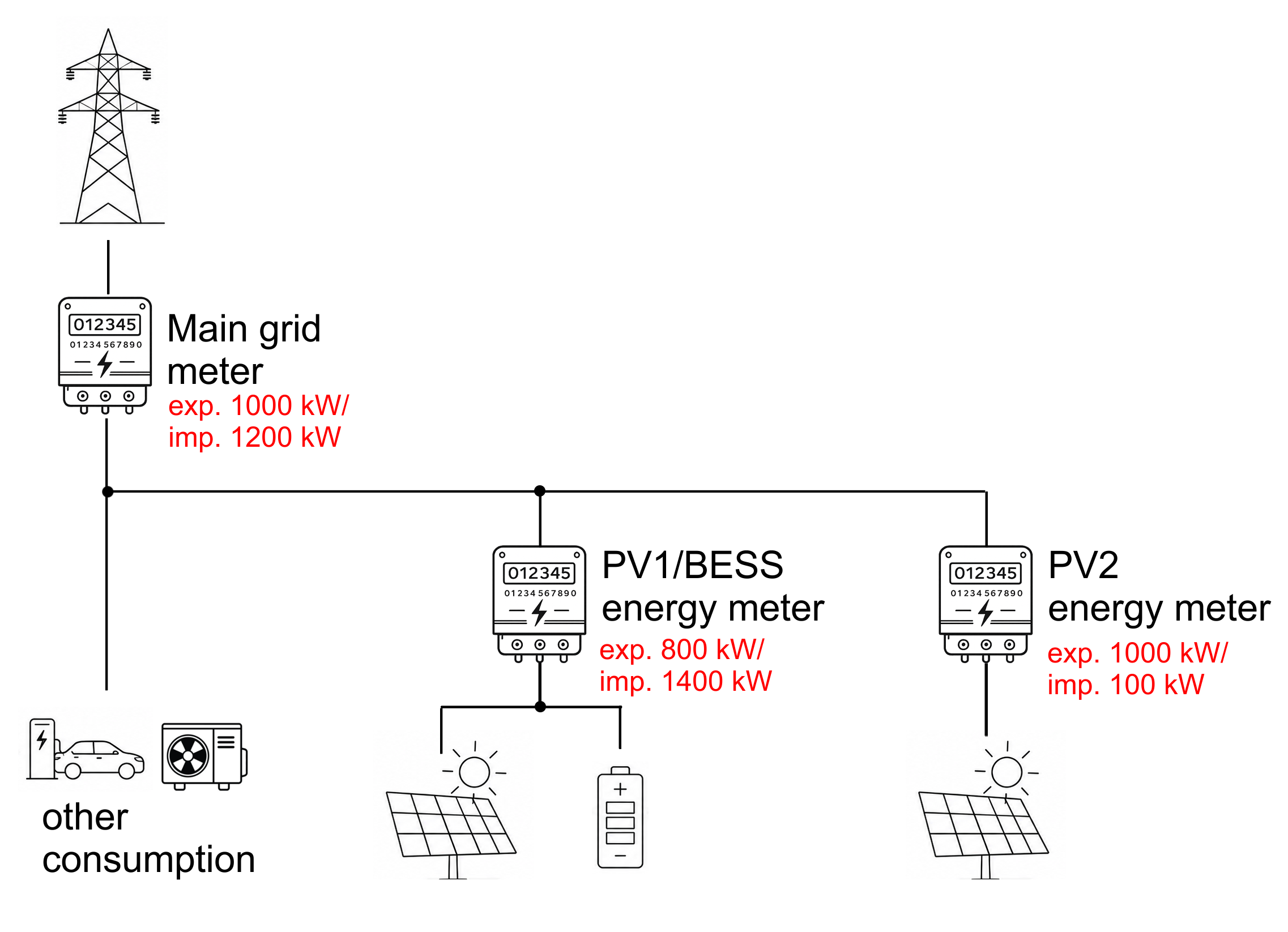

Primjer višerazinske regulacije. Shema prikazuje glavno brojilo mreže koje napaja tri podređene grane, sa ili bez namjenskog brojila energije:
- ostala potrošnja (punjač električnih vozila i HVAC),
- brojilo energije PV1/BESS koje napaja solarno polje i bateriju,
- i brojilo energije PV2 koje napaja drugo solarno polje.
U ovom primjeru obje grane imaju visoko ograničenje isporuke/preuzimanja kao i glavna priključna točka. Kada bi obje podređene grane istovremeno radile na punoj pojedinačnoj snazi, zbroj snaga premašio bi vlastito ograničenje glavnog priključka od 1000/1200 kW — upravo taj scenarij višerazinska regulacija treba spriječiti.
Pregled
Višerazinska regulacija proširuje logiku ograničavanja snage kontrolera s jedne mjerne točke na svaku relevantnu razinu električne hijerarhije lokacije: glavni mrežni priključak i svaki podređeni električni priključak ili brojilo energije ispod njega. Podređena razina obično je brojilo energije s energetskom podgranom, ali isti mehanizam vrijedi općenito za bilo koji električni priključak ili energetski transformator u hijerarhiji. Svaka se razina mjeri vlastitim brojilom i konfigurira kao vlastita strategija, s vlastitim ograničenjima preuzimanja/isporuke i lokalnim ponašanjem optimizacije (na primjer ograničavanje vršne snage).
Regulacija je hijerarhijska: podređena razina nikada ne može uzrokovati da zbroj snaga na nadređenoj razini premaši konfigurirano ograničenje te nadređene razine, iako svaka razina primjenjuje i vlastito lokalno ograničenje. To je potrebno jer se lokacije obično grade s glavnim priključkom koji napaja dva ili više manjih podređenih priključaka, od kojih je svaki dimenzioniran niže, blizu ili čak više u odnosu na nazivnu snagu samog glavnog priključka. Kada bi se svakoj podređenoj razini dopustilo da istovremeno koristi punu nazivnu snagu, njihov bi zbroj mogao premašiti ono za što je glavna priključna točka zapravo dimenzionirana.
Prekoračenje nazivnog kapaciteta uvoza/izvoza priključne točke može isključiti brojilo ili čak pregorjeti zaštitne osigurače, što dovodi do visokih troškova zamjene i intervencije, produljenog zastoja i izgubljenih prihoda od proizvodnje dok priključak nije u funkciji.
Preduvjeti
- Lokacija s više od jedne električne razine koju treba regulirati — glavni mrežni priključak plus barem jedan podređeni električni priključak ili brojilo energije (obično grana transformatora). Lokacije s jednom razinom ne trebaju višerazinsku regulaciju.
- Namjensko, neovisno čitljivo brojilo na svakoj razini kojoj treba vlastito ograničenje (glavni priključak i svaki podređeni priključak).
- Svaka razina konfigurirana kao zasebna strategija na platformi kontrolera.
- Razina strategija može biti više od dvije. Moguća je i kombinacija običnih jednorazinskih strategija s višerazinskim strategijama. Korisnik može potpuno fleksibilno definirati strukturu.
- Ako se na lokaciji koristi način optimizacije AI energy manager, mora se dodijeliti strategiji najviše (glavne) razine
Kako funkcionira
- Svaka je razina zasebna strategija. Strategija se obično naziva prema fizičkoj imovini koju predstavlja, na primjer glavno brojilo energije mreže ili podređeno ("PV") brojilo energije. Svaka strategija neovisno mjeri vlastitu razinu i može pokretati vlastiti način optimizacije (na primjer ograničavanje vršne snage ili vlastitu potrošnju).
- Ograničenja se nameću odozgo prema dolje. Svaka razina ima vlastita min./maks. ograničenja radne snage preuzimanja i isporuke. Ako zbroj snaga na nadređenoj razini dosegne konfigurirano ograničenje, kontroler dodatno ograničava podređene razine ispod nje — čak i ako te podređene razine još nisu dosegnule vlastita pojedinačno konfigurirana ograničenja.
- Neiskorišteni kapacitet dinamički se preraspodjeljuje. Ako jedna grana troši ili isporučuje manje od dodijeljenog udjela, nastala rezerva pod ograničenjem nadređene razine postaje dostupna drugim granama istog nadređenog, umjesto da se statički rezervira po grani.
- Strukturu definira nadređena strategija koja upućuje na podređenu strategiju. Podređena strategija dodaje se na popis "regulated devices" nadređene strategije, na isti način kao i bilo koji drugi pojedinačni upravljivi uređaj. Time se nadređenoj strategiji nalaže da upravlja upravo tom podređenom strategijom.
- Način optimizacije AI energy manager mora biti na najvišoj razini. Ako se koristi AI strategija, mora biti na najvišoj razini jer joj je potreban uvid u podatke koje prijavljuje svaka podređena strategija kako bi mogla raspodijeliti snagu na cijeloj lokaciji. Način optimizacije AI energy manager uvijek se postavlja na strategiju najviše razine, nikada na podređenu. Podređene razine obično se koriste za ograničavanje vršne snage ili vlastitu potrošnju.
Konfiguracija
1. Prvo kreirajte zasebnu podređenu strategiju za svaku podređenu granu, s vlastitim min./maks. ograničenjima preuzimanja i isporuke.
2. Za svaku od tih strategija otvorite Included items i dodijelite tri skupine: brojilo kojim se mjeri ta razina (Measurement devices and strategies), uređaje kojima ta strategija upravlja (Regulated devices and strategies) i — neobavezno — druge podređene strategije kojima se može upravljati (Regulated devices and strategies).
3. Postavite način optimizacije (na primjer vlastitu potrošnju)
Primjer tipične postavke podređene strategije
4. Nakon definiranja svih podređenih strategija, kreirajte strategiju za glavnu (najvišu) razinu i konfigurirajte njezine postavke Grid: min./maks. radnu snagu preuzimanja i min./maks. radnu snagu isporuke.
5. Kao najvažniji korak, za ovu glavnu strategiju otvorite Included items i dodijelite tri skupine: brojilo kojim se mjeri ta razina (Measurement devices and strategies) – obično je to brojilo mreže, uređaje kojima ta strategija upravlja (Regulated devices and strategies) i — što je najvažnije — dodajte druge podređene strategije kojima glavna strategija također treba upravljati (Regulated devices and strategies).

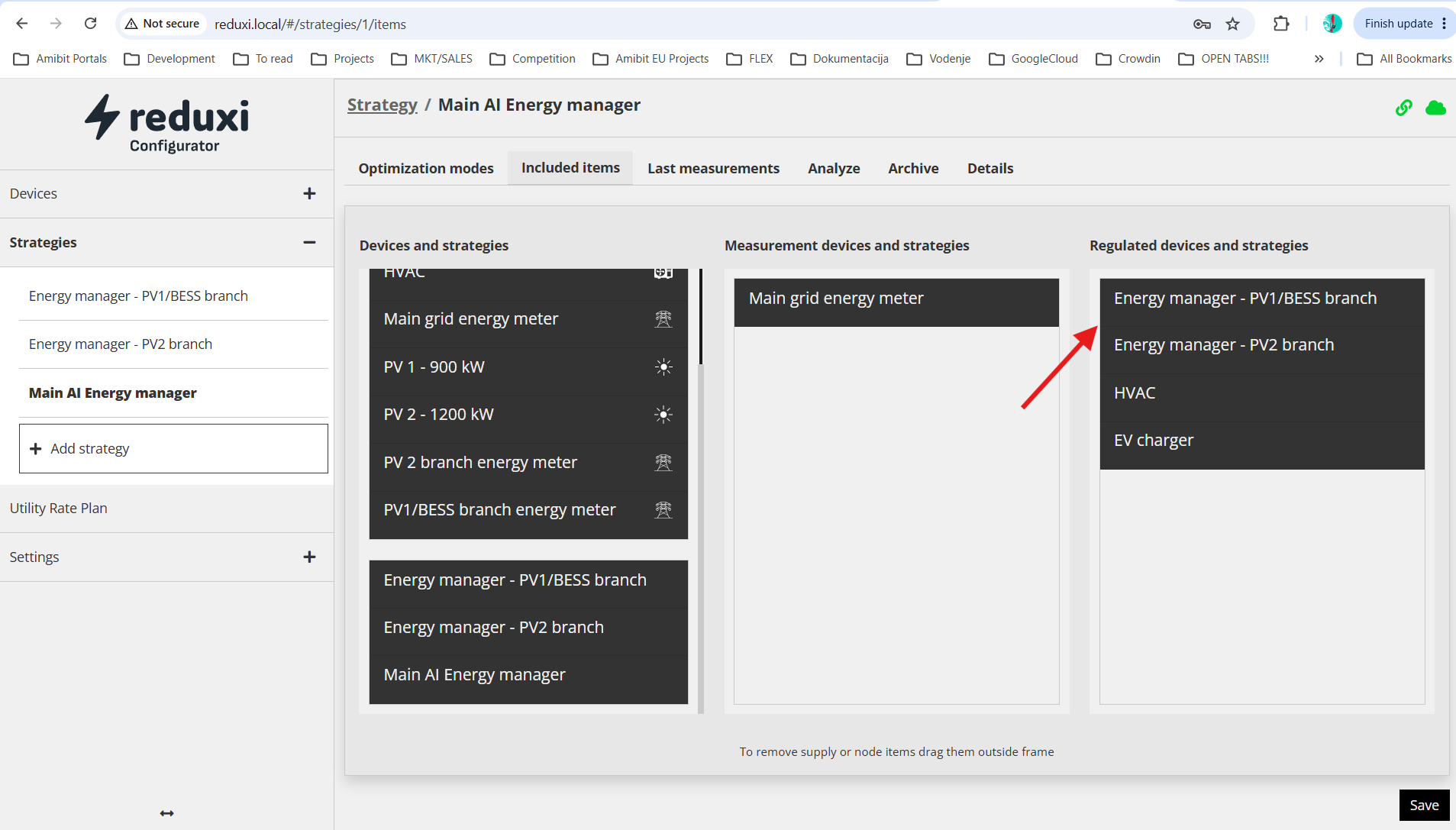

Zaslon konfiguracije Included items za glavnu strategiju, s reguliranim uređajima među kojima su dvije strategije podređene razine.
6. Ako lokacija koristi način optimizacije AI energy manager, dodajte ga samo strategiji najviše razine, a ne nijednoj podređenoj strategiji.
7. Pojedinačni uređaji, kao što je baterija, također imaju vlastita polja min./maks. radne snage na razini uređaja. Ona izražavaju nazivnu snagu samog uređaja i odvojena su od ograničenja preuzimanja/isporuke na razini strategije.
Tekstualni opis ove slike

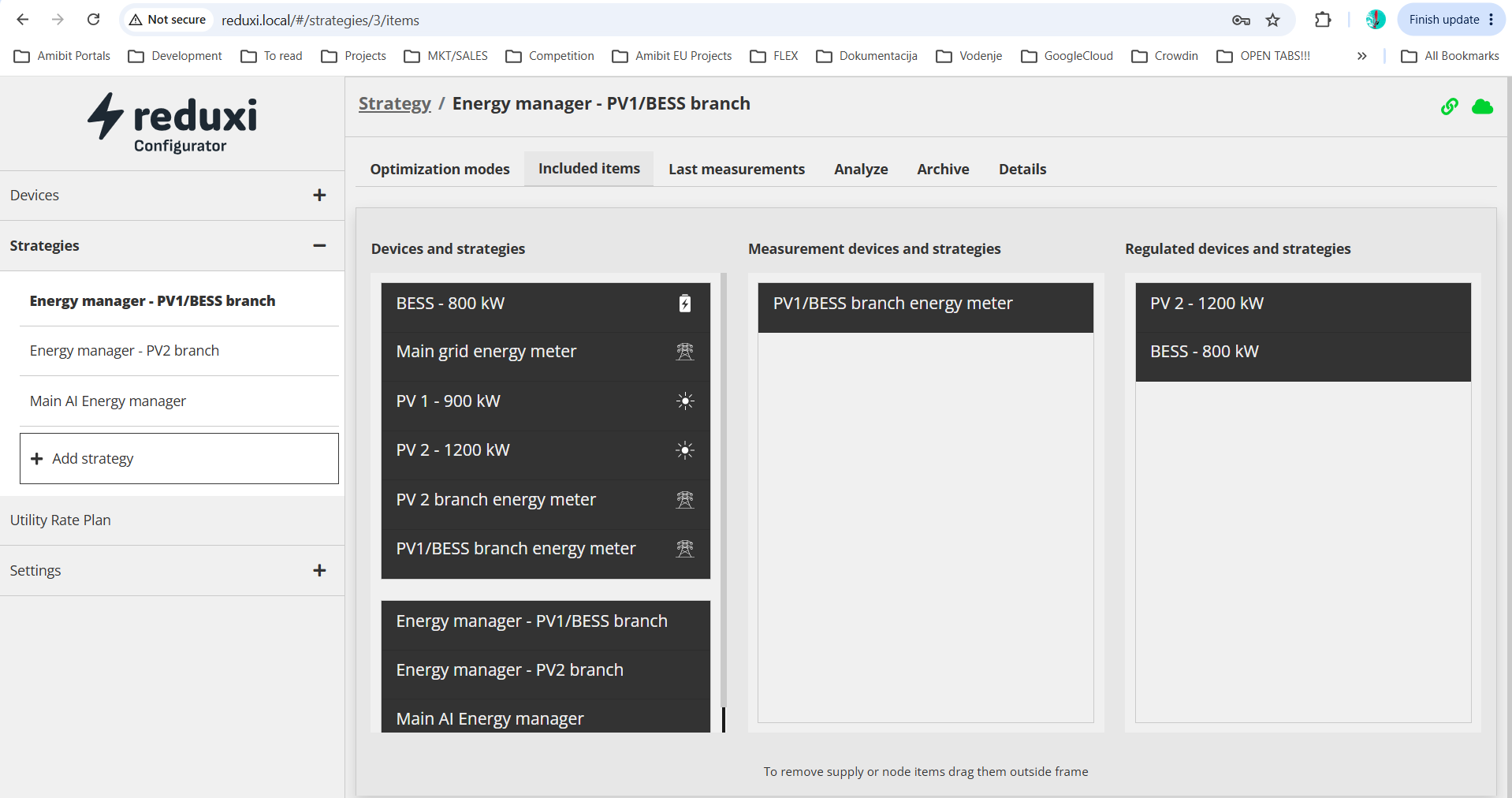

Snimka zaslona prozora preglednika Chrome s Reduxi Configuratorom na adresi reduxi.local/#/strategies/3/items (Not secure, gumb Finish update, traka oznaka s unosima kao što su Amibit Portals, Development, To read, Projects, MKT/SALES, Competition, Amibit EU Projects, FLEX, Dokumentacija, Vodenje, GoogleCloud, Crowdin, OPEN TABS!!!, All Bookmarks). Stranica: Strategy / Energy manager - PV1/BESS branch, kartica Included items (ostale kartice: Optimization modes, Last measurements, Analyze, Archive, Details); zelene ikone poveznice i oblaka. Lijevi izbornik: Devices (+); Strategies (minus) sa stavkama Energy manager - PV1/BESS branch (podebljano), Energy manager - PV2 branch, Main AI Energy manager, + Add strategy; Utility Rate Plan; Settings (+). Tri stupca. Devices and strategies (tamni popis): BESS - 800 kW (ikona baterije), Main grid energy meter (ikona dalekovodnog stupa), PV 1 - 900 kW (ikona sunca), PV 2 - 1200 kW (ikona sunca), PV 2 branch energy meter (ikona dalekovodnog stupa), PV1/BESS branch energy meter (ikona dalekovodnog stupa); drugi popis ispod: Energy manager - PV1/BESS branch, Energy manager - PV2 branch, Main AI Energy manager. Measurement devices and strategies: PV1/BESS branch energy meter. Regulated devices and strategies: PV 2 - 1200 kW, BESS - 800 kW. Tekst pri dnu: To remove supply or node items drag them outside frame.
Tekstualni opis ove slike

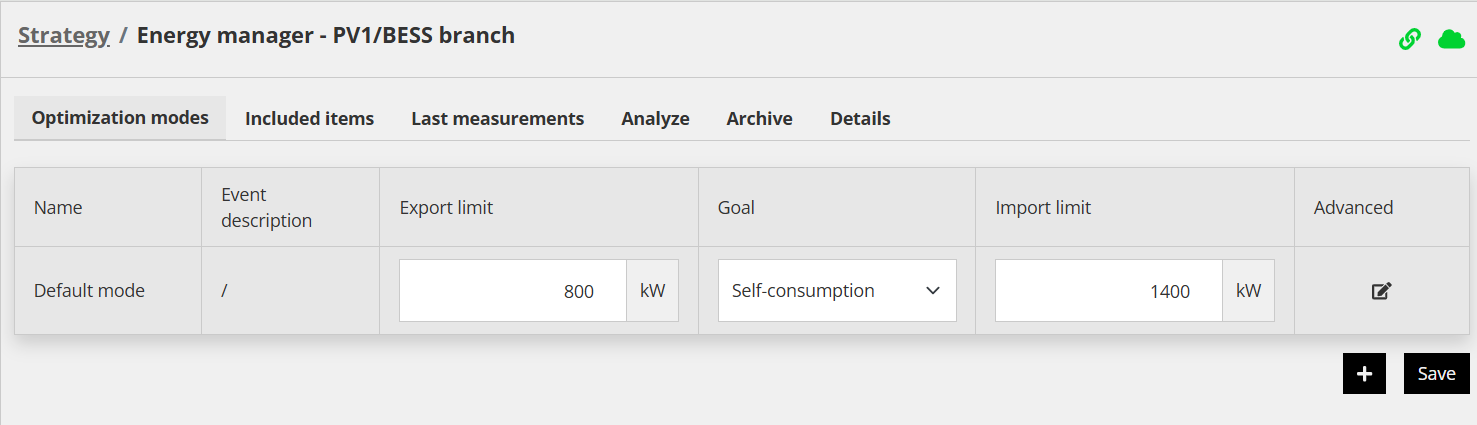

Snimka zaslona stranice Strategy / Energy manager - PV1/BESS branch u Reduxi Configuratoru, kartica Optimization modes (ostale kartice: Included items, Last measurements, Analyze, Archive, Details); zelene ikone poveznice i oblaka gore desno. Stupci tablice: Name, Event description, Export limit, Goal, Import limit, Advanced. Jedan redak: Default mode; Event description /; Export limit 800 kW; Goal Self-consumption (padajući izbornik); Import limit 1400 kW; ikona za uređivanje. Gumbi dolje desno: + i Save.
Tekstualni opis ove slike
Ikona upozorenja: narančasti (jantarni) zaobljeni trokut s bijelim uskličnikom unutar, na prozirnoj pozadini u obliku šahovnice.
Tekstualni opis ove slike
Snimka zaslona prozora preglednika Chrome s Reduxi Configuratorom na adresi reduxi.local/#/strategies/1/items (Not secure, gumb Finish update, traka oznaka). Stranica: Strategy / Main AI Energy manager, kartica Included items (ostale kartice: Optimization modes, Last measurements, Analyze, Archive, Details); zelene ikone poveznice i oblaka. Lijevi izbornik: Devices (+); Strategies (minus) s Energy manager - PV1/BESS branch, Energy manager - PV2 branch, Main AI Energy manager (podebljano, odabrano), + Add strategy; Utility Rate Plan; Settings (+). Tri stupca. Devices and strategies (tamni popis s pomicanjem, gornja stavka HVAC djelomično odrezana): Main grid energy meter, PV 1 - 900 kW, PV 2 - 1200 kW, PV 2 branch energy meter, PV1/BESS branch energy meter; drugi popis: Energy manager - PV1/BESS branch, Energy manager - PV2 branch, Main AI Energy manager. Measurement devices and strategies: Main grid energy meter. Regulated devices and strategies: Energy manager - PV1/BESS branch, Energy manager - PV2 branch, HVAC, EV charger. Crvena strelica pokazuje na prvu stavku popisa Regulated (Energy manager - PV1/BESS branch). Tekst pri dnu: To remove supply or node items drag them outside frame. Gumb Save dolje desno.
Tekstualni opis ove slike

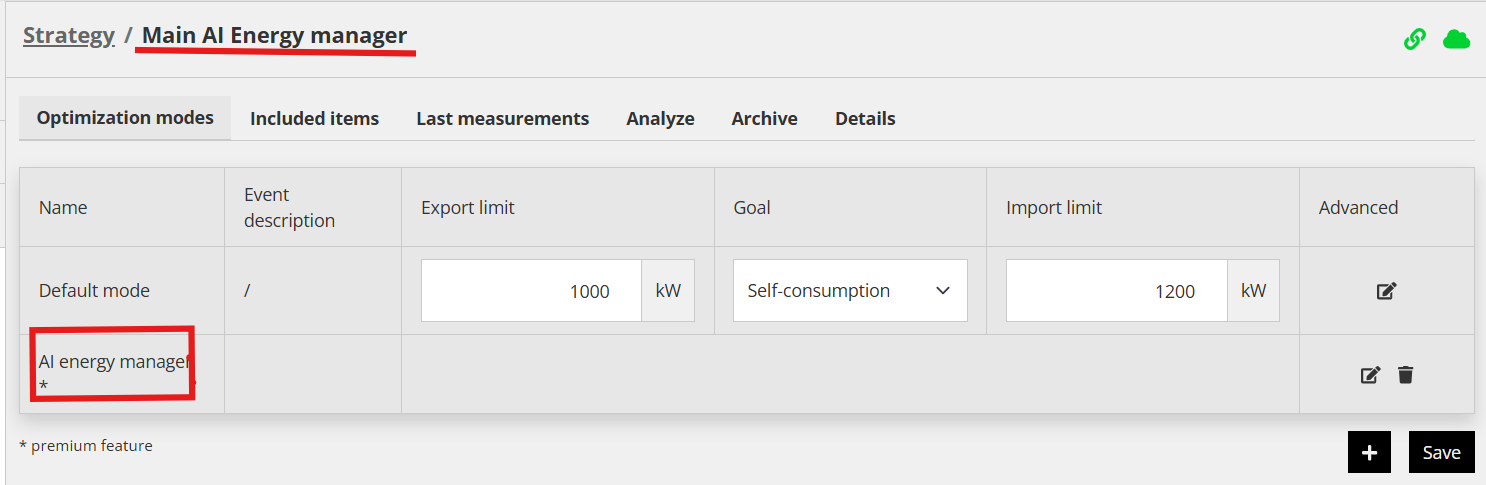

Snimka zaslona stranice Strategy / Main AI Energy manager u Reduxi Configuratoru (naslov Main AI Energy manager podcrtan je crveno). Gore desno: zelena ikona poveznice i zelena ikona oblaka. Kartice: Optimization modes (odabrano), Included items, Last measurements, Analyze, Archive, Details. Stupci tablice: Name, Event description, Export limit, Goal, Import limit, Advanced. Redak 1: Default mode; Event description /; Export limit 1000 kW; Goal Self-consumption (padajući izbornik); Import limit 1200 kW; ikona za uređivanje. Redak 2: AI energy manager * (ćelija s nazivom istaknuta crvenim okvirom, tekst djelomično odrezan); ikone za uređivanje i brisanje. Napomena: * premium feature. Gumbi dolje desno: + i Save.
Ograničenja i važne napomene
- Višerazinska regulacija ima smisla samo za lokacije s više od jedne mjerene razine. Donosi dodatni konfiguracijski trud (zasebna strategija, dodjela brojila i vrijednosti ograničenja po razini) koji jednorazinskoj lokaciji nije potreban.
- Vlastita min./maks. ograničenja preuzimanja/isporuke podređene strategije primjenjuju se zajedno s ograničenjem nadređene razine — a ne umjesto njega. U svakom trenutku podređenom granom zapravo upravlja strože od ta dva ograničenja.
Otvorena pitanja/ograničenja
- Rukovanje baterijom i potrošačem koji dijele isto podbrojilo. Kada se baterija i potrošač na istoj lokaciji nalaze iza istog podređenog brojila, a nazivno ograničenje preuzimanja/isporuke tog brojila niže je od nazivne snage same baterije, rješenje možda još nije optimalno. Ovaj scenarij nemojte smatrati dokumentiranom, podržanom konfiguracijom dok se to ne potvrdi.
- Uzima li raspored ili prognoza proslijeđena podređenoj strategiji u obzir ograničenja i očekivanu potrošnju daljnjih podređenih razina ispod nje ili odražava samo razinu neposredno iznad. To je trenutno otvoreno i nije u potpunosti podržano.
- Srodna mogućnost: više Flex jedinica po lokaciji - Jedan kontroler/lokacija može registrirati više od jedne neovisne "Flex" jedinice — koje se koriste za sudjelovanje u programima odziva potražnje ili balansiranja mreže — dodjelom različitih uređaja različitim strategijama, svaka s vlastitim certificiranim brojilom. Time jedna fizička lokacija agregatoru može ponuditi dvije ili tri zasebne jedinice fleksibilnosti umjesto samo jedne za cijelu lokaciju. To je trenutno otvoreno i nije u potpunosti podržano.
Rješavanje problema
| Problem | Mogući uzrok | Preporučena radnja |
|---|---|---|
| Podređena grana izgleda ograničenije nego što bi to sugerirala njezina vlastita konfigurirana granica. | Dosegnuto je ograničenje nadređene razine pa kontroler dodatno ograničava podređenu granu, kako je i zamišljeno. | Na kartici Analyze nadređene strategije provjerite isti vremenski prozor kako biste potvrdili je li dosegnuto njezino ograničenje preuzimanja/isporuke. |
| Stvarna snaga uređaja niža je od one koju je očekivao modul za prognozu ili planiranje. | Dosegnuto je ograničenje na razini strategije ili uređaja i ispravno je ograničilo izlaznu snagu ispod prognoze. | Usporedite liniju ograničenja na grafikonu Analyze strategije s poljima min./maks. radne snage uređaja kako biste potvrdili koje se ograničenje primijenilo. |
Često postavljana pitanja
Gdje treba postaviti način optimizacije AI energy manager na višerazinskoj lokaciji?
Uvijek na strategiju najviše razine. Potrebni su mu podaci svake podređene strategije kako bi ispravno raspodijelio snagu na cijeloj lokaciji, a njih dobiva samo kada je postavljen na vrh hijerarhije.
Može li jedna grana koristiti više od svog "udjela" nadređenog ograničenja?
Da. Raspodjela među granama je dinamična: ako jedna grana koristi manje od svog udjela, druge grane pod istim nadređenim mogu koristiti oslobođeni kapacitet, sve dok se ukupno ograničenje nadređene razine ne premaši.
Može li jedna lokacija agregatoru ponuditi više od jedne jedinice fleksibilnosti (Flex)?
Da — dodjelom zasebnih uređaja zasebnim strategijama, svaka s vlastitim certificiranim brojilom, jedna lokacija može registrirati dvije ili tri neovisne Flex jedinice umjesto jedne za cijelu lokaciju.
