Modbus slave konektor

Ažurirano
⚡ Reduxi Controller · Strategije

Modbus slave konektor

📄 Preuzmite kao PDF

Ovaj članak opisuje Modbus Slave Connector, koji vanjskom sustavu omogućuje definiranje i prilagodbu načina rada (vlastita potrošnja, ograničavanje vršne snage itd.) te ograničenja preuzimanja iz mreže i isporuke u mrežu koja koristi strategija upravljanja energijom. Reduxi izvršava strategiju unutar zadanih ograničenja i kontinuirano upravlja povezanim uređajima kako bi ih održao. Ograničenja se mogu ažurirati u stvarnom vremenu, pa vanjski sustav može dinamički utjecati na potrošnju, proizvodnju i razmjenu energije s mrežom.

Za korištenje ove funkcionalnosti Modbus Slave Connector prvo se mora uključiti u Reduxiju.

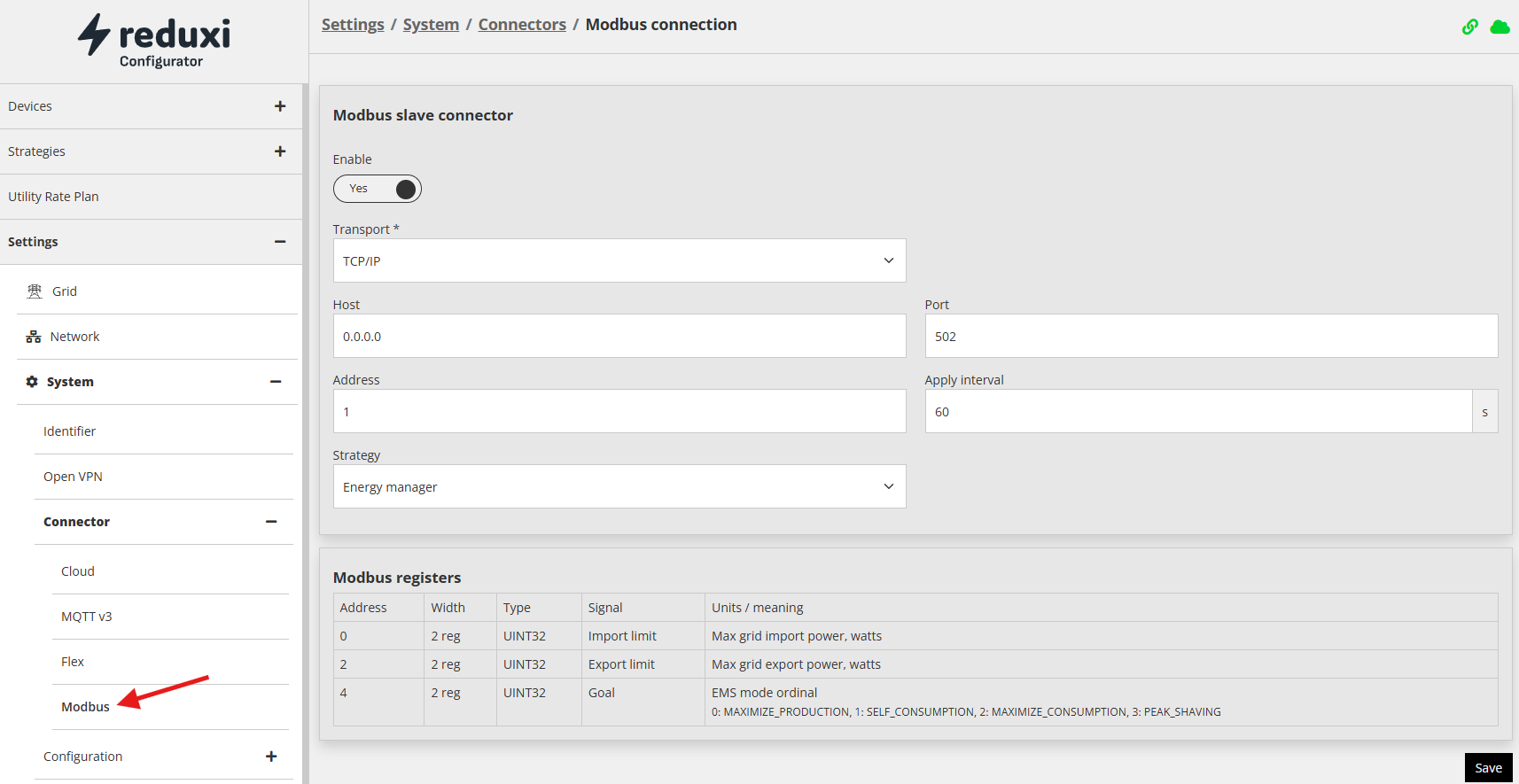

Reduxi Configurator Modbus slave connector: uključen, TCP/IP, port 502, adresa 1, Energy manager
Tekstualni opis ove slike

Snimka zaslona stranice Settings / System / Connectors / Modbus connection u Reduxi Configuratoru. Lijevi izbornik: Devices (+), Strategies (+), Utility Rate Plan, Settings (otvoreno): Grid, Network, System (otvoreno): Identifier, Open VPN, Connector (otvoreno): Cloud, MQTT v3, Flex, Modbus (podebljano, označeno crvenom strelicom); ispod njega Configuration (+). Glavni panel "Modbus slave connector": Enable: Yes (prekidač uključen); Transport *: TCP/IP; Host: 0.0.0.0; Port: 502; Address: 1; Apply interval: 60 s; Strategy: Energy manager. Panel "Modbus registers", tablica sa stupcima Address, Width, Type, Signal, Units / meaning: 0, 2 reg, UINT32, Import limit, Max grid import power, watts; 2, 2 reg, UINT32, Export limit, Max grid export power, watts; 4, 2 reg, UINT32, Goal, EMS mode ordinal (0: MAXIMIZE_PRODUCTION, 1: SELF_CONSUMPTION, 2: MAXIMIZE_CONSUMPTION, 3: PEAK_SHAVING). Crni gumb Save dolje desno. Zelene ikone poveznice i oblaka gore desno.

Način rada i mrežna ograničenja konfiguriraju se putem Modbus registara navedenih u tablici pri dnu.

Parametri

  • Transport: odaberite vrstu Modbus komunikacije, TCP/IP ili RTU.
  • Host: Unesite IP adresu Modbus mastera. Koristite 0.0.0.0 kako biste dopustili veze bez ograničenja IP adrese.
  • Apply interval: određuje koliko često Reduxi čita vrijednosti registara i primjenjuje ih na odabranu strategiju.
  • Strategy: odaberite Reduxi strategiju na koju će Modbus Slave Connector primijeniti primljena ograničenja i način rada.

Napomena: prilagodba koju daje Modbus slave connector primjenjuje se samo na zadanu strategiju:

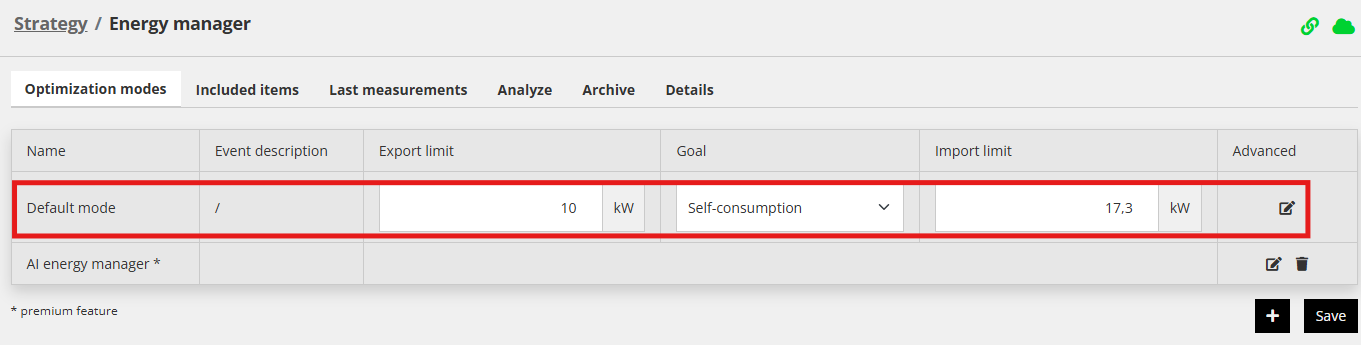

Reduxi Configurator Energy manager zadani način rada: ograničenje isporuke 10 kW, ograničenje preuzimanja 17,3 kW, Self-consumption
Tekstualni opis ove slike

Snimka zaslona stranice Strategy / Energy manager u Reduxi Configuratoru, kartica Optimization modes (ostale kartice: Included items, Last measurements, Analyze, Archive, Details). Stupci tablice: Name, Event description, Export limit, Goal, Import limit, Advanced. Redak 1 (istaknut crvenim okvirom): Name: Default mode; Event description: /; Export limit: 10 kW; Goal: Self-consumption (padajući izbornik); Import limit: 17,3 kW; Advanced: ikona za uređivanje. Redak 2: AI energy manager * s ikonama za uređivanje i brisanje (koš za smeće). Bilješka: * premium feature. Gumbi dolje desno: plus (+) i Save. Zelene ikone poveznice i oblaka gore desno.
