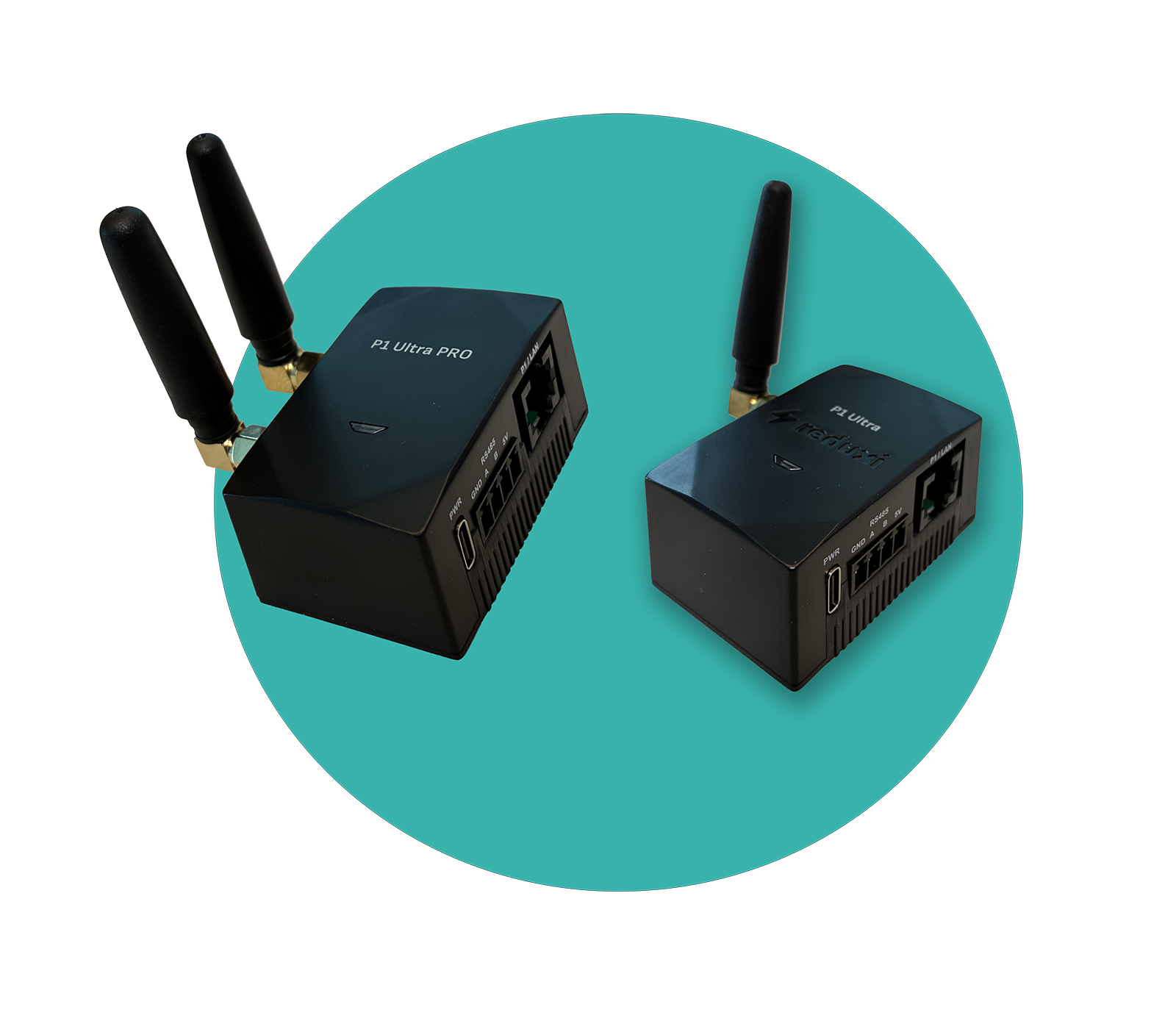

1 O uređajima P1 Ultra i P1 Ultra Pro

1.1 Opis uređaja

Uređaj prikuplja podatke s pametnog brojila i pretvara komunikaciju brojila u TCP/IP komunikaciju. Podatke prosljeđuje uređaju Reduxi Controller.

P1 Ultra Pro dodatno podržava LTE preko SIM kartice i vanjske LTE antene. Za LTE konfiguraciju pogledajte ⁠Točka 4⁠.

Podržano sučelje i komunikacijski protokol ovise o modelu pametnog brojila i državi.

1.2 Podržana sučelja brojila i komunikacijski protokoli

Sučelja brojila:

• P1 / HAN / I1
• TTL (P1) preko RJ12
• M-Bus preko dvožilne veze, RJ12 ili RJ45
• RS485 preko dvožilne veze

Komunikacijski protokoli:

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Provjerite popis podržanih modela pametnih brojila: Popis podržanih uređaja.

2 Potrebna oprema

Potrebne su vam sljedeće komponente:

• Reduxi P1 Ultra ili P1 Ultra Pro
• Napajanje za uređaj
• RJ12 kabel (isporučen) ili kabel s istim redoslijedom žica na oba kraja (veza 1:1)
• Pametno brojilo s aktiviranim HAN/P1 priključkom
• P1 Ultra Pro s LTE-om: aktivna SIM kartica i vanjska LTE antena
• Reduxi Controller u istoj mreži
• Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju

3 Spajanje uređaja na pametno brojilo

3.1 Priključci uređaja

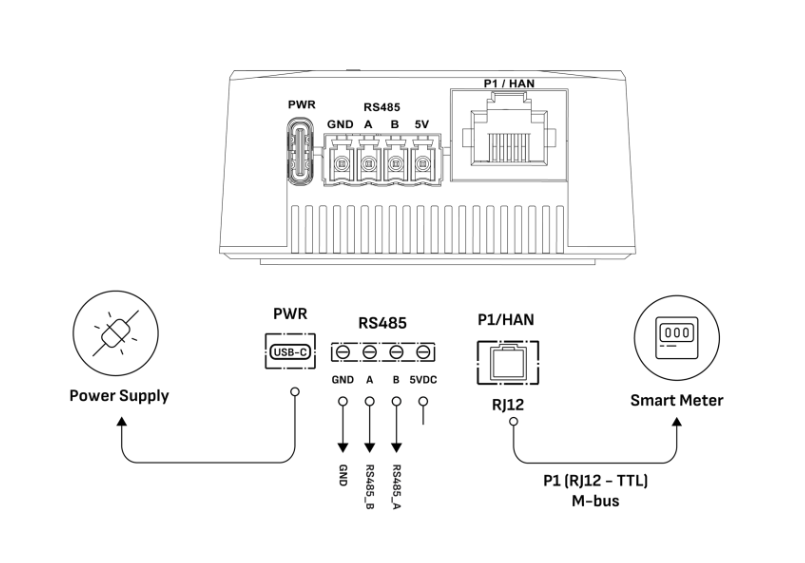

Priključci uređaja P1 Ultra

Tekstualni opis ove slike

Dijagram priključaka uređaja P1 Ultra. Gore: konturni crtež uređaja gledanog sa strane priključaka s oznakama PWR (USB-C priključak), RS485 sa stezaljkama GND, A, B, 5V i P1 / HAN (RJ12 utičnica). Ispod je dijagram spajanja. Lijevo: Power Supply (ikona utikača) povezan linijom sa strelicom na PWR (USB-C). U sredini: RS485 priključni blok sa stezaljkama GND, A, B, 5VDC; strelice od GND, A i B vode dolje do oznaka GND, RS485_B i RS485_A (5VDC ima kratku liniju bez strelice). Desno: P1/HAN, RJ12 povezan linijom s oznakom P1 (RJ12 - TTL) M-bus sa Smart Meter (ikona brojila).

3.2 P1 / HAN (RJ12)

Ovaj komunikacijski priključak povezuje uređaj s pametnim brojilom. Spojite ga na aktivirani HAN/P1 priključak pametnog brojila isporučenim RJ12 kabelom.

Provjerite koja su pametna brojila podržana:

3.3 M-Bus

P1 Ultra i P1 Ultra Pro komuniciraju s kompatibilnim pametnim brojilima putem M-Busa. M-Bus možete spojiti pomoću:

• dvožilne M-Bus veze: pin 3 – M-Bus +, pin 4 – M-Bus –
• RJ12 priključka
• RJ45 priključka

Spojite dvije M-Bus žice s pametnog brojila na pinove 3 i 4 RJ12 priključka.

3.4 Spajanje na pametno brojilo

4 Konfiguracija uređaja P1 Ultra

4.1 Spajanje na Wi‑Fi mrežu

1

Uključite napajanje uređaja

Spojite uređaj na napajanje.

2

Spojite se na mrežu uređaja

Na telefonu ili računalu potražite Wi‑Fi mrežu P1WIFI i spojite se na nju.

3

Otvorite web sučelje

Otvorite web preglednik i idite na http://p1wifi.local

4

Log in

Korisničko ime: admin
Lozinka: otisnuta na naljepnici uređaja.

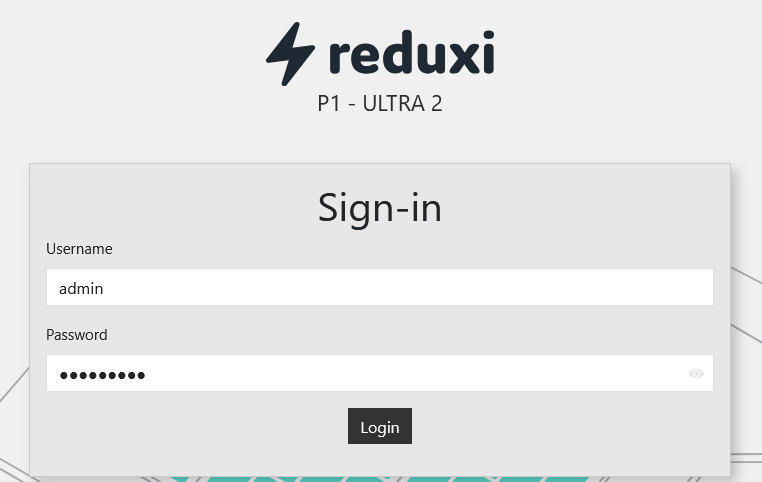

Stranica za prijavu uređaja P1 Ultra

Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u web sučelje uređaja P1 Ultra. Logotip Reduxi (munja i riječ reduxi) s tekstom P1 - ULTRA 2 ispod. Sivi okvir Sign-in s naslovom Sign-in. Username: admin. Password: polje popunjeno, znakovi skriveni kao točkice, s ikonom oka desno. Tamni gumb Login.

5

Unesite podatke za Wi‑Fi

Unesite pristupne podatke svoje lokalne Wi‑Fi mreže. Preporučujemo da uređaju dodijelite statičku IP adresu. Zatim kliknite Save u donjem desnom kutu. Uređaj se spaja na odabranu Wi‑Fi mrežu i koristi konfiguriranu IP adresu.

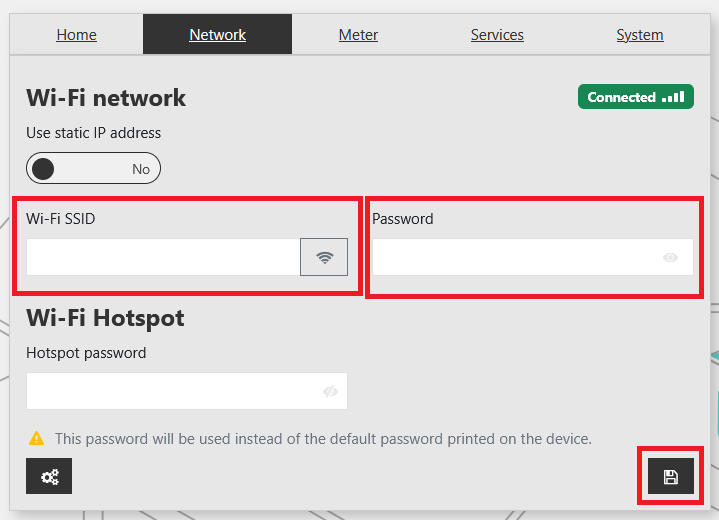

Kartica Network: Wi‑Fi SSID i lozinka

Tekstualni opis ove slike

Snimka zaslona web sučelja uređaja P1 Ultra, kartica Network. Gornje kartice: Home, Network (odabrana, tamna), Meter, Services, System. Odjeljak Wi-Fi network sa zelenom statusnom oznakom Connected (stupci signala). Use static IP address: preklopnik s oznakom No (isključen). Wi-Fi SSID: polje za unos, prazno, s gumbom za skeniranje Wi-Fi-ja desno, u crvenom okviru. Password: polje za unos, prazno, s ikonom oka, u crvenom okviru. Odjeljak Wi-Fi Hotspot: Hotspot password: polje za unos, prazno, s ikonom oka. Tekst upozorenja: This password will be used instead of the default password printed on the device. Gumbi pri dnu: tamni gumb zupčanika lijevo; tamni gumb za spremanje (ikona diskete) desno, u crvenom okviru.

4.2 Postavke brojila

Na kartici Meter konfigurirajte:

• Country
• Meter type
• Meter name

Ako je na pametnom brojilu uključeno šifriranje, unesite i potrebne parametre šifriranja.

Ako brojilo koristi strujne transformatore (CT), kliknite ikonu dodatnih postavki pri dnu. Ondje konfigurirate omjere CT i VT.

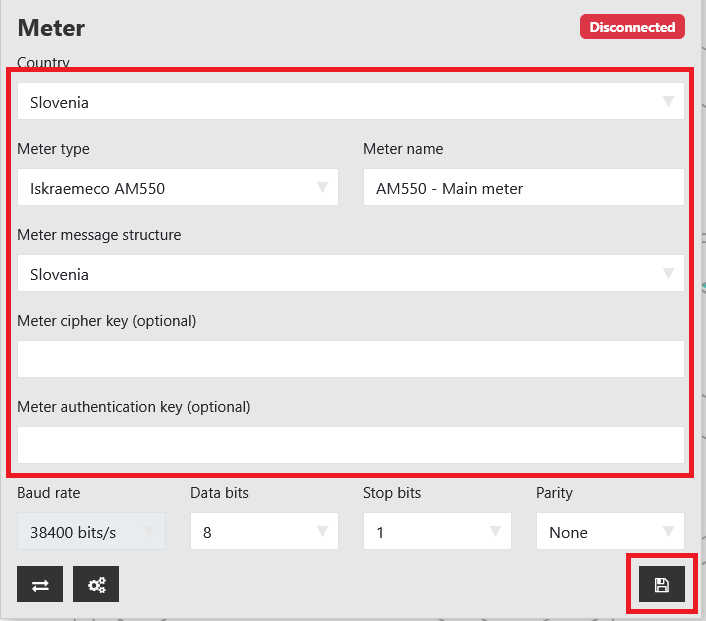

Kartica Meter

Tekstualni opis ove slike

Snimka zaslona kartice Meter web sučelja uređaja P1 Ultra. Naslov Meter s crvenom oznakom Disconnected gore desno. Crveni okvir obuhvaća polja obrasca: Country: Slovenia (padajući izbornik); Meter type: Iskraemeco AM550 (padajući izbornik); Meter name: AM550 - Main meter; Meter message structure: Slovenia (padajući izbornik); Meter cipher key (optional): prazno; Meter authentication key (optional): prazno. Ispod okvira: Baud rate: 38400 bits/s (zasivljeno); Data bits: 8; Stop bits: 1; Parity: None. Gumbi pri dnu: tamni gumb s dvije strelice lijevo, tamni gumb zupčanika i tamni gumb za spremanje (ikona diskete) desno, označen crvenim okvirom.

4.3 Postavke usluga

Pod Modbus odaberite jednu od dvije mogućnosti komunikacije.

Opcija 1: Modbus TCP/IP

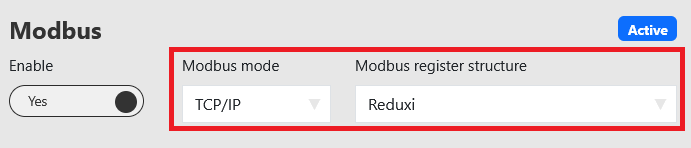

Modbus TCP/IP

Tekstualni opis ove slike

Snimka zaslona odjeljka Modbus u postavkama uređaja P1 Ultra. Naslov Modbus s plavom oznakom Active gore desno. Enable: preklopnik s oznakom Yes (uključen). Crveni okvir obuhvaća dva padajuća izbornika: Modbus mode: TCP/IP; Modbus register structure: Reduxi.

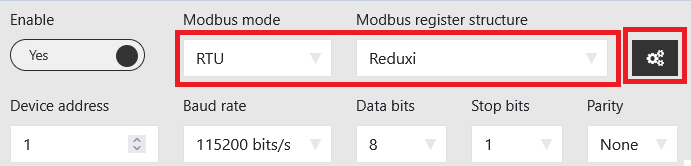

Opcija 2: Modbus RTU (RS485)

Modbus RTU (RS485)

Tekstualni opis ove slike

Snimka zaslona Modbus postavki uređaja P1 Ultra, način RTU. Enable: preklopnik s oznakom Yes (uključen). Modbus mode: RTU (padajući izbornik, u crvenom okviru); Modbus register structure: Reduxi (padajući izbornik, u istom crvenom okviru). Zasebni crveni okvir označava tamni gumb postavki (ikona zupčanika) desno. Drugi redak: Device address: 1; Baud rate: 115200 bits/s; Data bits: 8; Stop bits: 1; Parity: None.

4.4 LTE veza (P1 Ultra Pro)

P1 Ultra Pro dodatno podržava LTE sa SIM karticom i vanjskom LTE antenom.

1

Umetnite SIM karticu

Umetnite aktivnu SIM karticu u P1 Ultra Pro.

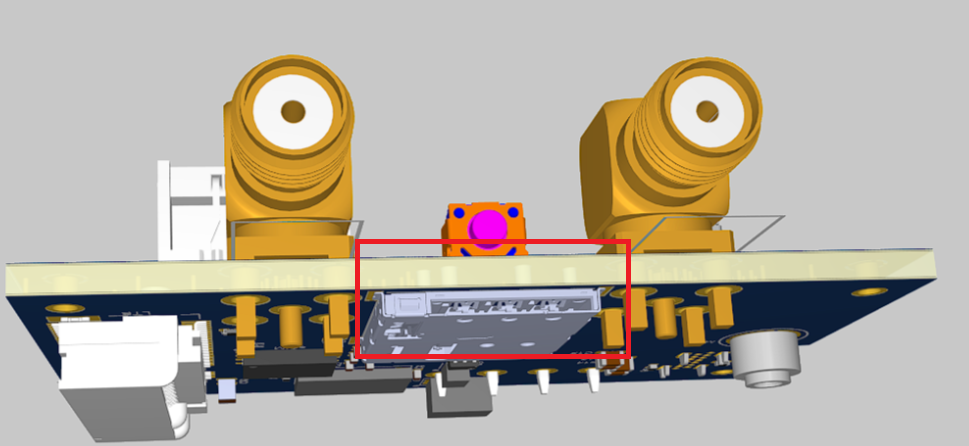

Utor za SIM karticu

Tekstualni opis ove slike

Render tiskane ploče uređaja P1 Ultra Pro gledane sa strane. Ploča s bež rubom i plavom donjom stranom, dva zlatna antenska priključka uspravno na ploči (lijevo i desno), mala crveno-narančasta komponenta s ružičastom sredinom između njih, bijeli priključak lijevo i sivi priključak dolje lijevo te zlatni pinovi duž donje strane. Crveni pravokutnik označava utor za SIM karticu, ravnu metalnu komponentu na donjoj strani ploče u sredini. Tekst nije vidljiv.

2

Spojite antenu

Spojite vanjsku LTE antenu.

3

Uključite mobilnu mrežu

Uključite Mobile network.

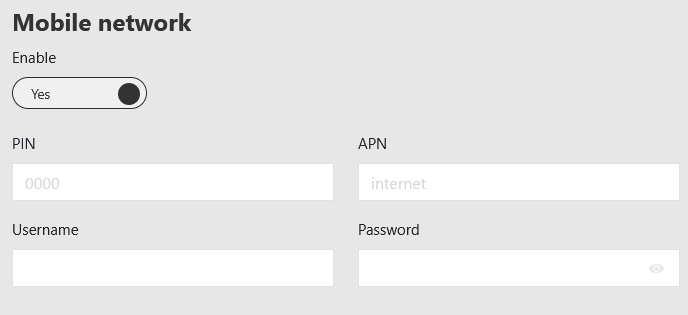

Postavke mobilne mreže

Tekstualni opis ove slike

Snimka zaslona postavki Mobile network uređaja P1 Ultra Pro. Naslov Mobile network. Enable: preklopnik s oznakom Yes (uključen). Polja: PIN: prazno, sa sivim primjerom teksta u polju (vrijednost nije ovdje zapisana); APN: prazno, sa sivim tekstom rezerviranog mjesta internet; Username: prazno; Password: prazno, s ikonom oka.

4

Unesite APN

Unesite APN postavke koje zahtijeva vaš mobilni operater.

5

Unesite pristupne podatke

Ako operater to zahtijeva, unesite korisničko ime, lozinku i PIN SIM kartice.

6

Spremite

Spremite konfiguraciju i provjerite je li LTE veza aktivna.

Potrebne APN postavke ovise o mobilnom operateru.

5 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Aktivirajte tunelsku vezu (korak 3)

Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Open configurator (korak 4)

Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

Zaslon za prijavu uređaja Reduxi Controller

Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Web sučelje kontrolera nakon prijave

Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

6 Dodavanje uređaja P1 Ultra u Reduxi

Ovim koracima dodajete novi P1 Ultra ili uređujete postojeći.

6.1 Osnovne postavke

Prijavite se u Reduxi Configurator (pogledajte ⁠Točka 5⁠) i kliknite + Add device.

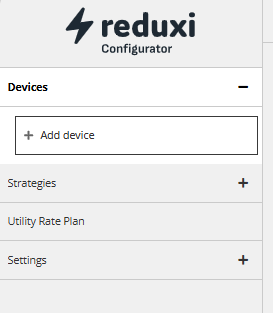

Gumb Add device

Tekstualni opis ove slike

Snimka zaslona lijevog izbornika Reduxi Configuratora ispod logotipa reduxi Configurator. Stavke izbornika: Devices (proširen, sa znakom minus) koji sadrži gumb '+ Add device' (s obrubom); Strategies (znak plus); Utility Rate Plan; Settings (znak plus). Desna strana je prazna bijela.

Odaberite osnovne postavke.

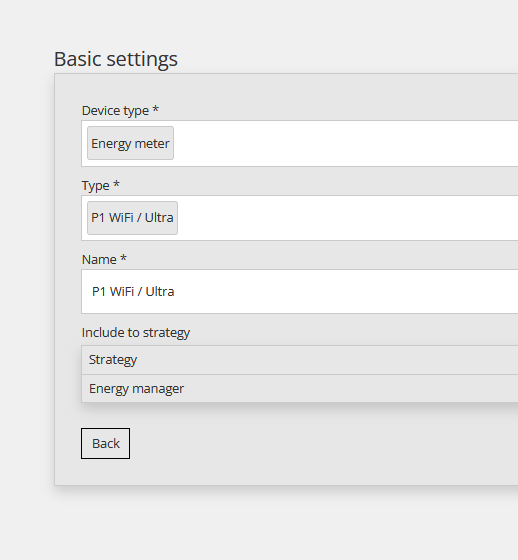

Osnovne postavke

Tekstualni opis ove slike

Snimka zaslona obrasca Basic settings u Reduxi Configuratoru, izrezana na desnom rubu. Polja: Device type *: Energy meter; Type *: P1 WiFi / Ultra; Name *: P1 WiFi / Ultra. Odjeljak Include to strategy s tablicom čiji su vidljivi reci Strategy (zaglavni redak) i Energy manager (stupci desno su odrezani). Gumb Back dolje lijevo.

6.2 Postavke komunikacije

U postavkama komunikacijskog kanala unesite parametre koji odgovaraju vašoj vezi s pametnim brojilom.

Postavke komunikacije

Tekstualni opis ove slike

Mala snimka zaslona obrasca Communication channel u Reduxi Configuratoru. Polje Connection * je padajući izbornik s trenutnom vrijednošću TCP/IP i otvorenim popisom s tri opcije: TCP/IP (istaknuto), Local serial port, MQTT. Ispod popisa djelomično je vidljiva oznaka Port * (odrezano).

Primjer za TCP/IP:

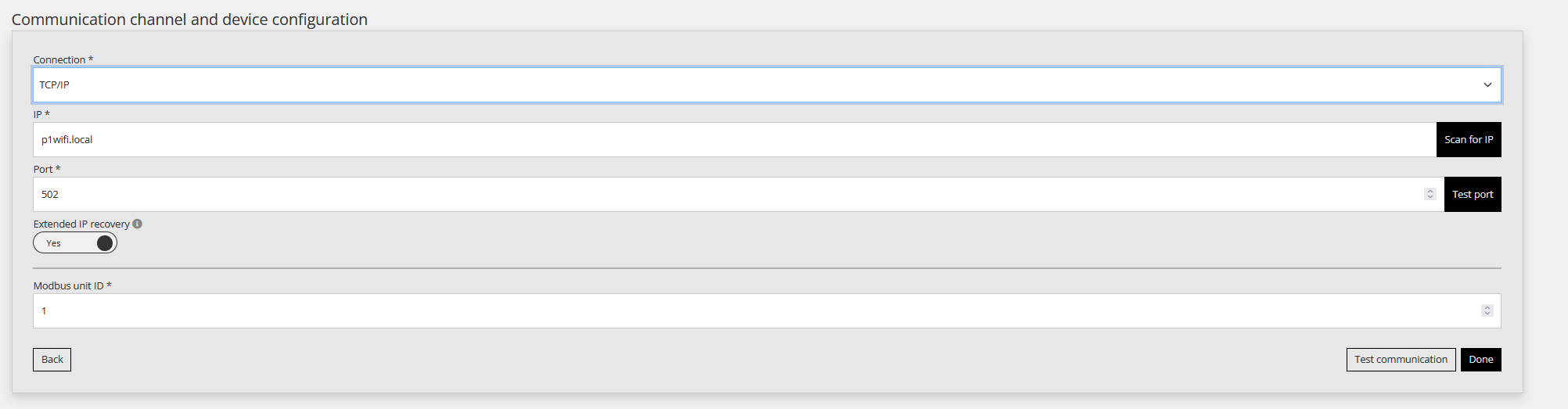

Primjer TCP/IP

Tekstualni opis ove slike

Snimka zaslona obrasca Communication channel and device configuration u Reduxi Configuratoru (primjer TCP/IP). Polja: Connection *: TCP/IP (padajući izbornik, fokusiran s plavim obrubom); IP *: p1wifi.local, s crnim gumbom Scan for IP desno; Port *: 502, s crnim gumbom Test port desno; Extended IP recovery (ikona informacije): preklopnik s oznakom Yes (uključen); Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (crni, desno).

Možete unijeti p1wifi.local ili IP adresu koju ste konfigurirali u web sučelju uređaja P1 Ultra.

6.3 Testiranje komunikacije

Kliknite Test communication pri dnu čarobnjaka. Jednom čita P1 Ultra i ništa ne sprema. Ako je test uspješan, kliknite Done: samo Done stvara uređaj.

Gumb Test communication

Tekstualni opis ove slike

Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.

Gumb Done

Tekstualni opis ove slike

Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.

Ako test ne uspije, provjerite:

• vezu RJ12 kabela
• Wi‑Fi vezu
• IP adresu
• strukturu poruke
• aktivaciju HAN priključka na pametnom brojilu

7 Provjera očitanja

7.1 Last measurements

Nakon što je komunikacija uspostavljena, provjerite vrijednosti pod Devices u Reduxi Configuratoru kao dodatni test.

7.2 Uključivanje upravljanja putem Reduxija

Da biste podatke brojila koristili u Reduxi strategiji, provjerite postavke uređaja pod Devices u Reduxi Configuratoru.

Za maksimalnu fleksibilnost i smanjenje troškova energije uz dinamične cijene i dinamične tarife definirajte strategiju kako je opisano u Strategije za Reduxi kontroler.

8 LED indikatori i tvorničko vraćanje

8.1 LED indikatori

LED indikatori prikazuju trenutni status uređaja:

8.2 Tvorničko vraćanje

Preporučujemo tvorničko vraćanje:

• kada zamijenite pametno brojilo
• kada promijenite mjesto instalacije
• kada imate problema s vezom
• prije ponovne konfiguracije uređaja

9 Rješavanje problema

Ako komunikacija ne radi, provjerite sljedeće točke.

9.1 Veza s pametnim brojilom

• HAN/P1 priključak mora biti aktiviran.
• RJ12 kabel mora biti ispravno spojen.
• Kabel mora koristiti ožičenje 1:1.

9.2 Pristup pretvorniku

Pokušajte otvoriti http://p1wifi.local ili IP adresu pretvornika.

9.3 Lokalna mreža

• Pretvornik mora biti u istoj mreži kao Reduxi Controller.
• Provjerite jačinu Wi‑Fi signala.

9.4 Konfiguracija

Provjerite:

• IP adresu pretvornika
• strukturu poruke
• odabrani model pametnog brojila

9.5 Tvorničko vraćanje

Ako ovi koraci ne riješe problem, izvršite tvorničko vraćanje (pogledajte ⁠Točka 8⁠) i ponovno konfigurirajte uređaj.

9.6 Pametna brojila s više vrsta HAN/P1 komunikacije

Neka pametna brojila podržavaju više vrsta HAN/P1 komunikacije. Ako imate problema s komunikacijom, provjerite:

• je li HAN priključak aktiviran
• koji komunikacijski protokol koristi pametno brojilo
• jeste li u Reduxi Configuratoru odabrali ispravan model pametnog brojila
