Kako povezati brojilo energije Schrack MGRZK465 s uređajem Reduxi Controller

Ažurirano
⚡ Reduxi Controller · Baza znanja

Kako povezati brojilo energije Schrack MGRZK465 s uređajem Reduxi Controller

Instalirajte brojilo Schrack MGRZK465 s izravnim priključkom (65 A) i spojite ga na Reduxi Controller putem Modbus RTU.

⏱ oko 20–30 minuta
🔧 Schrack MGRZK465 · Reduxi Controller
📄 Modbus RTU (RS485)
📄 Preuzmite kao PDF

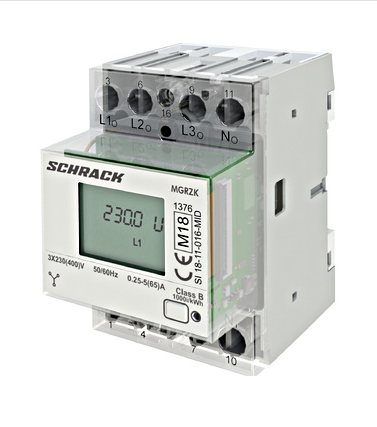

Fotografija trofaznog brojila energije Schrack MGR2K za DIN šinu sa stezaljkama 3, 6, 9, 11, 16 i 1, 4, 7, 10
Tekstualni opis ove slike

Fotografija bijelog trofaznog brojila energije za DIN šinu s prozirnim poklopcem stezaljki. Natpis na prednjoj strani: SCHRACK, MGR2K, 1376, M18 i SI 18-11-016-MID u okviru, oznaka CE, 3X230(400)V, 50/60Hz, 0.25-5(65)A, Class B, 1000/kWh, simbol zvjezdice. LCD prikazuje 230.0 V i L1. Stezaljke pri vrhu numerirane su 3, 6, 16 (mala), 9, 11 i označene L1, L2, L3, N. Stezaljke pri dnu numerirane su 1, 4, 7, 10.

Schrack MGRZK465 – trofazno brojilo s izravnim priključkom, 65 A, Modbus RTU
📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Pregled sustava i ožičenje
  4. Konfiguracija uređaja na brojilu
  5. Prijava u Reduxi web sučelje
  6. Dodavanje brojila Schrack MGRZK465 u Reduxi
  7. Provjera očitanja
  8. Sažetak
  9. Česti problemi
  10. Povezani članci

1 Tehnička dokumentacija

Schrack MGRZK465 je kompaktno trofazno brojilo s MID certifikatom za izravan priključak do 65 A sa sučeljem RS485 Modbus RTU. Strujni transformatori nisu potrebni. Reduxi Controller ga čita preko RS485 i koristi kao brojilo na mreži ili kao podbrojilo (npr. toplinska pumpa, zidni punjač, FN elektrana).

Veza
Izravno · do 65 A
Sustav
3-fazni, 4-žilni
Sučelje
Modbus RTU (RS485)
Širina
3 TE (53.6 mm)
Odobrenje
MID
Mjeri
Radnu i jalovu energiju

Dokumenti proizvođača:

2 Potrebna oprema

  • Brojilo energije Schrack MGRZK465 (3 TE, DIN šina)
  • Bakreni vodiči za glavni strujni krug, 1.5–16 mm², i odvijač PZ2 (3.5 Nm)
  • Upredeni, oklopljeni podatkovni kabel za RS485 (npr. LiYCY 2×2×0.5 mm² ili CAT kabel)
  • Feritna jezgra za RS485 liniju (preporuka tvrtke Schrack)
  • Reduxi Controller sa slobodnim RS485 priključkom (priključni blok GND · A · B · 5V)
  • Prijenosno računalo ili tablet s pristupom internetu za Reduxi Configurator

⚠️

Instalaciju smije izvesti samo kvalificirani električar Brojilo se ožičuje izravno u glavni strujni krug (do 65 A). Prije početka radova isključite i osigurajte strujni krug.

3 Pregled sustava i ožičenje

Kroz brojilo teče puna struja opterećenja. Izmjerene vrijednosti prosljeđuju se uređaju Reduxi Controller preko RS485 linije (Modbus RTU).

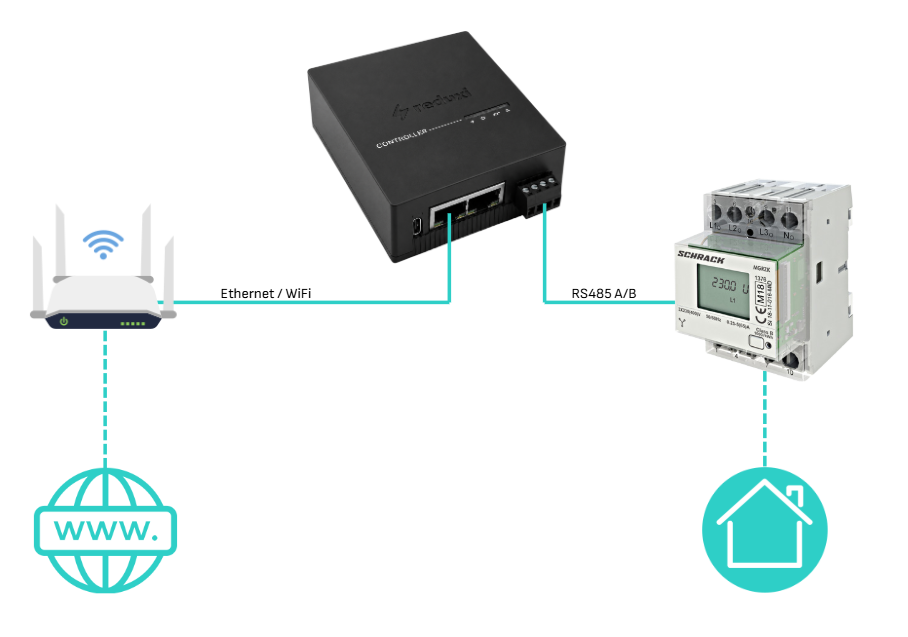

Pregled sustava: router i internet, Reduxi Controller, brojilo Schrack spojeno preko RS485 A/B
Tekstualni opis ove slike

Dijagram pregleda sustava. Lijevo: bijela ikona Wi-Fi routera s četiri antene, isprekidanom tirkiznom linijom povezana prema dolje s ikonom globusa s tekstom "www." (internet). Puna tirkizna linija s oznakom "Ethernet / WiFi" povezuje router s crnim okvirom Reduxi kontrolera pri vrhu u sredini (oznaka CONTROLLER na prednjoj strani, RJ45 priključak i priključni blok). Od priključnog bloka kontrolera puna tirkizna linija s oznakom "RS485 A/B" vodi do bijelog brojila za DIN šinu desno (natpis SCHRACK, zaslon prikazuje 230.0). Isprekidana tirkizna linija vodi od brojila prema dolje do ikone kuće (instalacija).

Pregled sustava – brojilo je spojeno na Reduxi Controller preko RS485 A/B; Controller pristupa internetu preko Etherneta ili Wi‑Fi mreže

Ožičenje

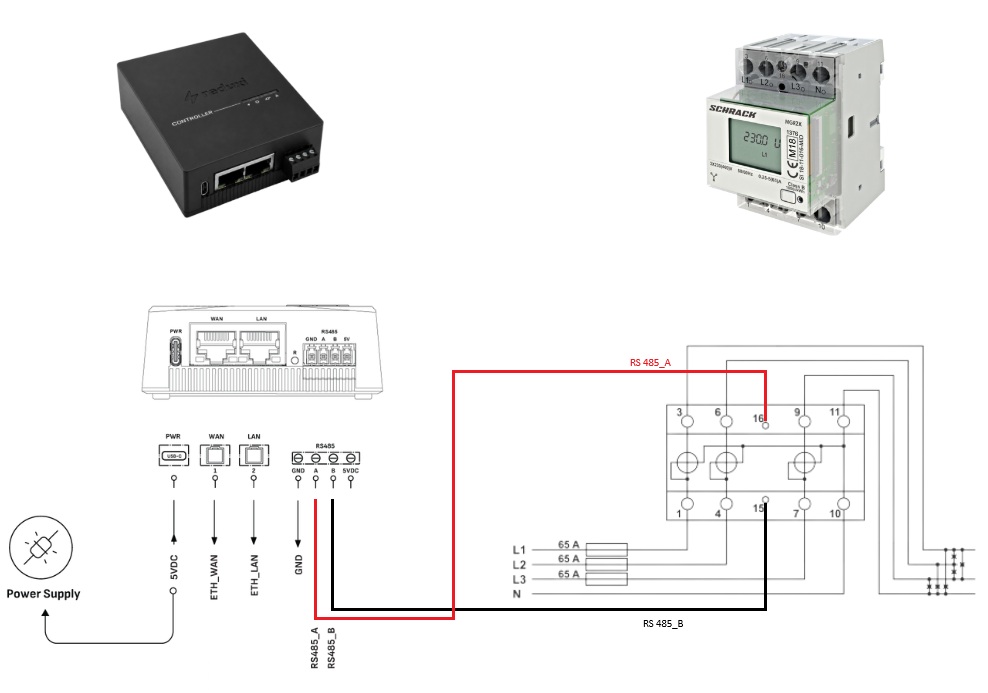

Shema ožičenja brojila energije Schrack i uređaja Reduxi Controller: RS485 A na stezaljku 16, B na stezaljku 15
Tekstualni opis ove slike

Dijagram ožičenja između uređaja Reduxi Controller i brojila energije Schrack. Gore lijevo: fotografija crnog okvira Reduxi kontrolera (oznaka CONTROLLER na prednjoj strani, dva RJ45 priključka, USB-C priključak, 4-polni priključni blok). Gore desno: fotografija bijelog brojila za DIN šinu s natpisom SCHRACK, zaslon prikazuje 230.0 V i L1, stezaljke L1, L2, L3, N pri vrhu. Dolje lijevo: linijski crtež prednje strane kontrolera s priključcima PWR, WAN, LAN i priključnim blokom RS485 s pinovima GND, A, B, 5V. Simboli stezaljki ispod njega: PWR (USB-C) s linijom označenom 5VDC koja ide do simbola Power Supply; WAN (1) s linijom označenom ETH_WAN; LAN (2) s linijom označenom ETH_LAN; RS485 pinovi GND (linija označena GND), A, B, 5VDC. Dvije okomite oznake RS485_A i RS485_B ispod pinova A i B. Desno: shema ožičenja brojila sa stezaljkama 3, 6, 9, 11 (gore) i 1, 4, 7, 10 (dolje) oko tri simbola strujnih transformatora, te malim stezaljkama 16 (gore) i 15 (dolje). Mrežni vodovi L1, L2, L3 svaki kroz osigurač od 65 A i N, spojeni na stezaljke 1, 4, 7 i dalje na stranu opterećenja. Crvena žica s oznakom "RS 485_A" ide od pina A kontrolera do stezaljke 16 brojila. Crna žica s oznakom "RS 485_B" ide od pina B kontrolera do stezaljke 15 brojila.

Shema ožičenja – RS485 A na stezaljku 16, RS485 B na stezaljku 15
Stezaljka Funkcija Napomena
1 / 4 / 7 L1 / L2 / L3 – strana mreže (preko osigurača od 65 A) 1.5–16 mm², M5, 3.5 Nm
3 / 6 / 9 L1 / L2 / L3 – strana opterećenja 1.5–16 mm², M5, 3.5 Nm
10 / 11 N – strana mreže / strana opterećenja Neutralni vodič mora biti spojen
16 RS485 A → RS485 A uređaja Reduxi Controller
15 RS485 B → RS485 B uređaja Reduxi Controller

Pomoćne stezaljke: 1–2.5 mm², 1.2 Nm. Uvijek provjerite prema shemi priključivanja otisnutoj na brojilu.

RS485 veza s uređajem Reduxi Controller

RS485 priključni blok kontrolera ima četiri pina: GND · A · B · 5V. Koriste se samo A i B.

Schrack MGRZK465 Reduxi Controller
Stezaljka 16 (A) RS485 A
Stezaljka 15 (B) RS485 B
Oklop kabela Uzemljiti samo s jedne strane

💡

Feritna jezgra Schrack preporučuje feritnu jezgru na RS485 liniji, s kabelom provučenim dvaput kroz nju, blizu brojila.

ℹ️

A/B zamijenjeni? Ako Controller ne prima nikakve podatke iako su sve postavke ispravne, zamijenite dvije RS485 žice – oznake A/B razlikuju se među proizvođačima. Ako je linija duga ili više uređaja dijeli sabirnicu, terminirajte sabirnicu otpornikom od 120 Ω na oba kraja.

4 Konfiguracija uređaja na brojilu

MGRZK465 se isporučuje s fiksnim tvorničkim postavkama za RS485 sučelje. S Reduxijem rade onakve kakve jesu – za jedno brojilo nije potrebna nikakva postavka na brojilu. Zabilježite ih – trebat će vam kasnije (pogledajte ⁠Točka 6⁠).

Parametar Default
Modbus adresa 33
Brzina prijenosa (baud rate) 19200
Podatkovni biti / pariteta / stop biti 8 / None / 2

⚠️

Napomena: adresa 33, ne 1 Za razliku od većine brojila, MGRZK465 prema zadanim postavkama koristi Modbus adresu 33 i 2 stop bita. Unos 1 ili 1 stop bita u Reduxiju najčešći je razlog neuspjeha testa.

ℹ️

Više brojila na jednoj sabirnici Svako brojilo na istoj RS485 liniji treba vlastitu adresu. Za promjenu adrese ili brzine prijenosa slijedite [menu path from the MGRZK operating manual]. Brzina prijenosa i format okvira moraju biti identični na svim uređajima sabirnice.

5 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 5.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.

Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)

Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Aktivirajte tunelsku vezu (korak 3)

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)

Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

Open configurator (korak 4)
🖥️ 5.2 Putem web preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)

Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena

Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Zaslon za prijavu uređaja Reduxi Controller

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW

Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

Web sučelje kontrolera nakon prijave

6 Dodavanje brojila Schrack MGRZK465 u Reduxi

Kada je brojilo ožičeno i konfigurirano (pogledajte ⁠Točka 4⁠), dodajte ga kao novi uređaj u Reduxi web sučelju.

6.1 Osnovne postavke

1
Kliknite + Add device
U Reduxi web sučelju odaberite + Add device.
2
Definirajte uređaj
Device type: Energy meter
Type: Schrack MGRZK465
Name: bilo koji naziv, npr. Schrack MGRZK465
Include to strategy: označite Measurement devices za svoju strategiju (npr. Energy manager new)
Potvrdite s Next.

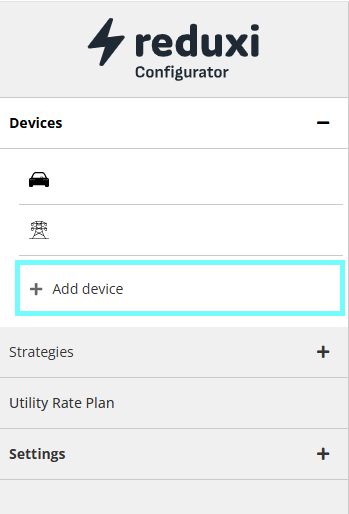

Izbornik Reduxi Configuratora s istaknutim gumbom Add device pod Devices

Tekstualni opis ove slike

Snimka zaslona lijevog navigacijskog izbornika Reduxi Configuratora (logotip reduxi Configurator pri vrhu). Odjeljak Devices (proširen, znak minus) navodi dvije ikone uređaja: ikonu automobila i ikonu dalekovoda. Ispod njih stavka + Add device istaknuta je cijan okvirom. Ostale stavke izbornika: Strategies (znak plus), Utility Rate Plan, Settings (znak plus).

+ Add device

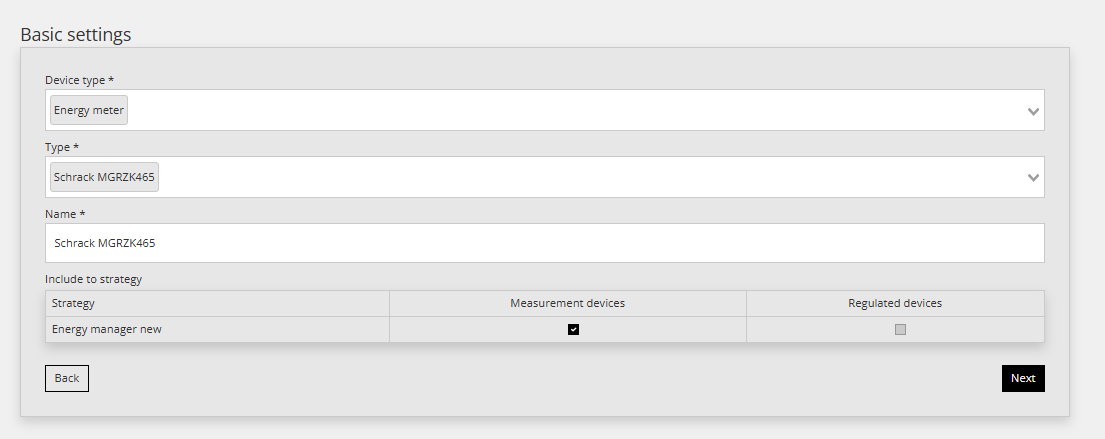

Basic settings u Reduxi Configuratoru: device type Energy meter, type Schrack MGRZK465

Tekstualni opis ove slike

Snimka zaslona koraka čarobnjaka Reduxi Configuratora naslovljenog Basic settings. Device type *: Energy meter (padajući izbornik). Type *: Schrack MGRZK465 (padajući izbornik). Name *: Schrack MGRZK465. Odjeljak Include to strategy: tablica sa stupcima Strategy, Measurement devices, Regulated devices. Jedan redak: Strategy: Energy manager new; Measurement devices: potvrdni okvir označen; Regulated devices: potvrdni okvir nije označen. Gumbi: Back (dolje lijevo, s obrubom) i Next (dolje desno, crni).

Device type, type, naziv i strategija

6.2 Postavke komunikacije

Unesite sljedeće vrijednosti – moraju odgovarati postavkama na brojilu (pogledajte ⁠Točka 4⁠):

Parametar Vrijednost
Veza Local serial port
Port RS-485 port 1 – RS485 priključak kontrolera
Brzina prijenosa (baud rate) 19200 bits/s
Data bits 8
Stop bits 2
Parity None
Modbus Unit ID 33 – tvorničko zadano za brojilo
Energy counter 1–4 Import - active energy · Export - active energy · Import - reactive energy · Export - reactive energy (zadano)

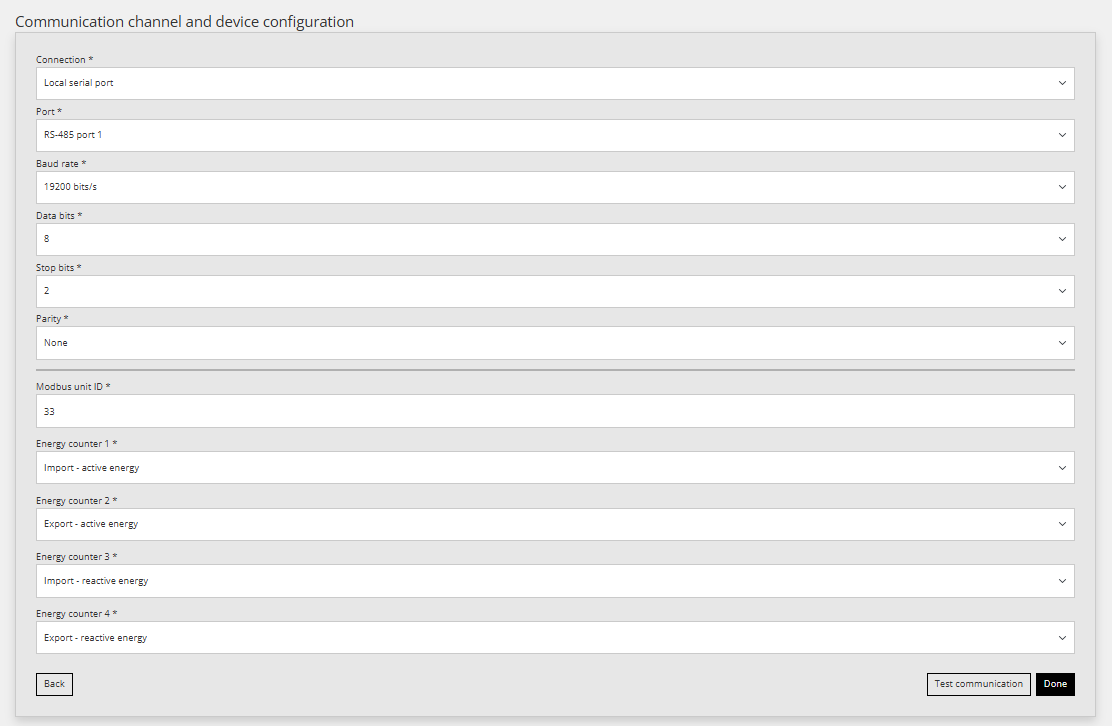

Obrazac komunikacije brojila u Reduxi Configuratoru: local serial port, RS-485 port 1, 19200, 8 data bits, 2 stop bits, unit ID 33
Tekstualni opis ove slike

Snimka zaslona obrasca "Communication channel and device configuration" (Reduxi Configurator, svijetla tema). Polja, sva padajući izbornici osim ako nije drukčije navedeno: Connection *: Local serial port; Port *: RS-485 port 1; Baud rate *: 19200 bits/s; Data bits *: 8; Stop bits *: 2; Parity *: None; zatim razdjelna linija; Modbus unit ID * (tekstualno polje): 33; Energy counter 1 *: Import - active energy; Energy counter 2 *: Export - active energy; Energy counter 3 *: Import - reactive energy; Energy counter 4 *: Export - reactive energy. Gumbi pri dnu: Back (lijevo), Test communication i Done (crni, desno).

Communication channel and device configuration

6.3 Testiranje komunikacije

Kliknite Test communication da provjerite može li Reduxi Controller čitati podatke s brojila.

Traka s gumbima Reduxi Configuratora s označenim gumbom Test communication
Tekstualni opis ove slike

Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.

Test communication

✅

Test uspješan Zatvorite prozor s rezultatima i potvrdite unos s Done.

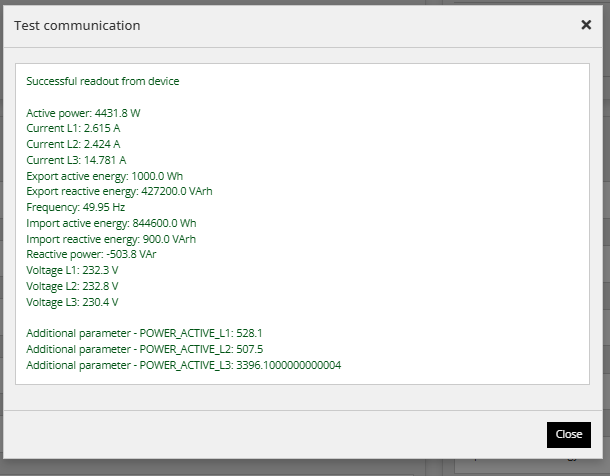

Dijaloški okvir Test communication s uspješnim očitanjem: snaga, struje, energija, frekvencija i naponi

Tekstualni opis ove slike

Snimka zaslona dijaloškog okvira "Test communication" (zatvaranje X gore desno) sa zelenim tekstualnim okvirom rezultata: "Successful readout from device". Vrijednosti: Active power: 4431.8 W; Current L1: 2.615 A; Current L2: 2.424 A; Current L3: 14.781 A; Export active energy: 1000.0 Wh; Export reactive energy: 427200.0 VArh; Frequency: 49.95 Hz; Import active energy: 844600.0 Wh; Import reactive energy: 900.0 VArh; Reactive power: -503.8 VAr; Voltage L1: 232.3 V; Voltage L2: 232.8 V; Voltage L3: 230.4 V. Zatim: "Additional parameter - POWER_ACTIVE_L1: 528.1"; "Additional parameter - POWER_ACTIVE_L2: 507.5"; "Additional parameter - POWER_ACTIVE_L3: 3396.1000000000004". Crni gumb "Close" dolje desno. Zatamnjena stranica iza dijaloškog okvira vidljiva je na rubu.

Uspješno očitanje s brojila

Komunikacijski kanal Reduxi Configuratora: TCP/IP, IP 192.168.50.243, port 502, gumb Done označen

Tekstualni opis ove slike

Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.

Potvrdite s Done

⚠️

Test neuspješan Zatvorite prozor s rezultatima i provjerite RS485 ožičenje, Modbus postavke na brojilu i postavke komunikacije u Reduxi web sučelju. Zatim ponovite test. Pogledajte i ⁠Česti problemi⁠.

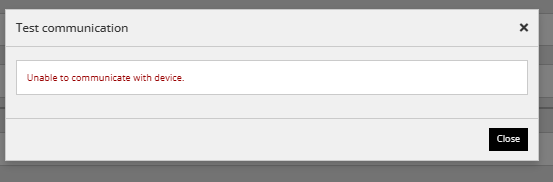

Dijaloški okvir Test communication s crvenom pogreškom: Unable to communicate with device
Tekstualni opis ove slike

Snimka zaslona dijaloškog okvira "Test communication" (zatvaranje X gore desno) s okvirom rezultata koji sadrži crveni tekst "Unable to communicate with device." Crni gumb "Close" dolje desno. Zatamnjena stranica iza dijaloškog okvira vidljiva je na rubu.

Unable to communicate with device

7 Provjera očitanja

U Reduxi web sučelju otvorite Devices → Schrack MGRZK465 → Last measurements.

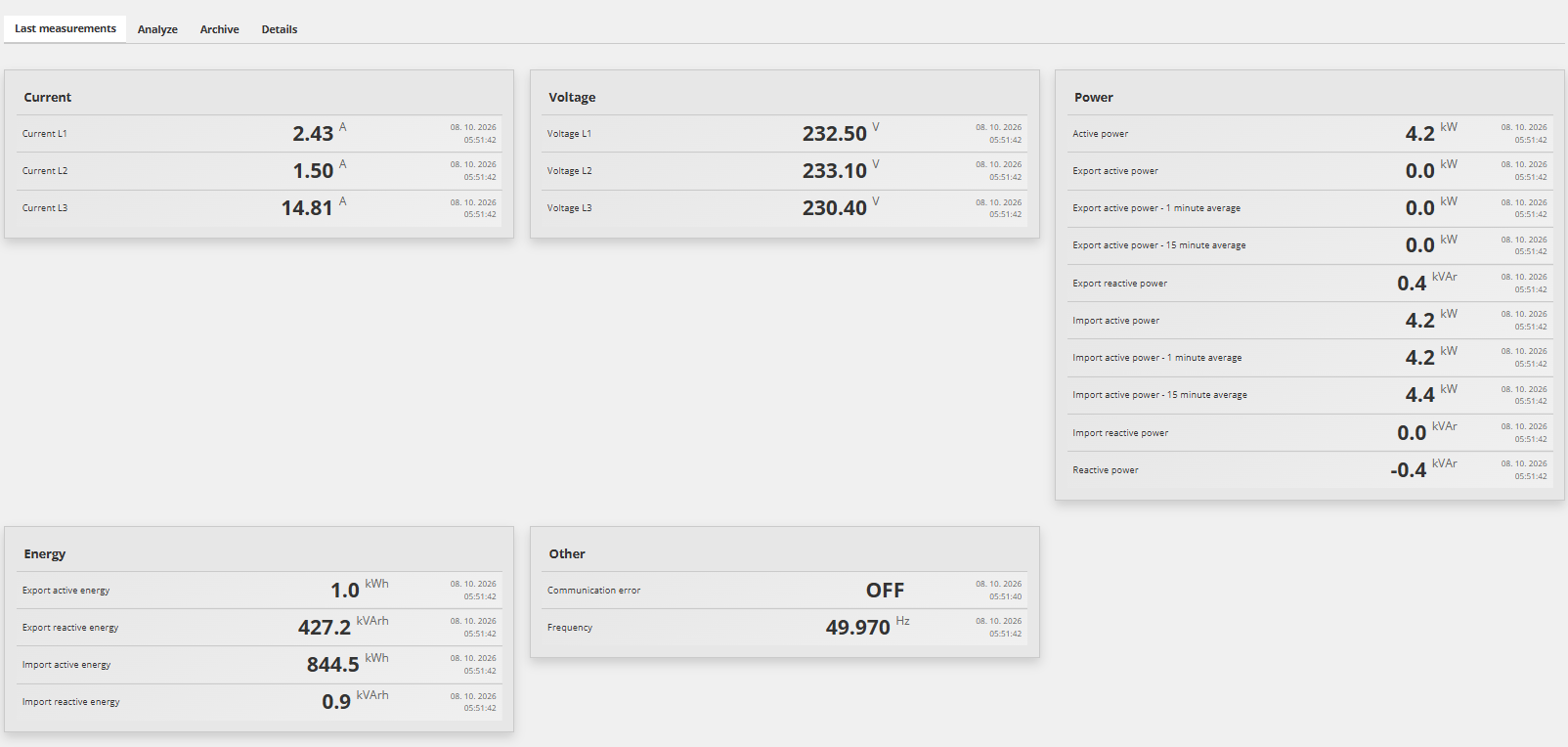

Last measurements brojila u Reduxi Configuratoru: struje, naponi, snaga, energija i frekvencija 49.970 Hz
Tekstualni opis ove slike

Snimka zaslona stranice uređaja brojila u Reduxi Configuratoru, odabrana kartica "Last measurements" (ostale kartice: Analyze, Archive, Details). Paneli s recima (oznaka, vrijednost, vremenska oznaka 08. 10. 2026 05:51:42 osim ako je drukčije navedeno). Current: Current L1 2.43 A; Current L2 1.50 A; Current L3 14.81 A. Voltage: Voltage L1 232.50 V; Voltage L2 233.10 V; Voltage L3 230.40 V. Power: Active power 4.2 kW; Export active power 0.0 kW; Export active power - 1 minute average 0.0 kW; Export active power - 15 minute average 0.0 kW; Export reactive power 0.4 kVAr; Import active power 4.2 kW; Import active power - 1 minute average 4.2 kW; Import active power - 15 minute average 4.4 kW; Import reactive power 0.0 kVAr; Reactive power -0.4 kVAr. Energy: Export active energy 1.0 kWh; Export reactive energy 427.2 kVArh; Import active energy 844.5 kWh; Import reactive energy 0.9 kVArh. Other: Communication error OFF (05:51:40); Frequency 49.970 Hz.

Last measurements – struja, napon, snaga i energija po fazi
Što vidite Značenje
Communication error OFF, vrijednosti se čitaju Komunikacija radi.
Communication error ON, sve vrijednosti su 0 Nema komunikacije – postavke se ne podudaraju. Provjerite ⁠Točka 4⁠ i ⁠Točka 6.2⁠ ili pogledajte ⁠Česti problemi⁠.
Snaga s pogrešnim predznakom Smjer toka energije je obrnut – pogledajte Česte probleme.

ℹ️

Brojilo na mreži za upravljanje opterećenjem Ako je ovo brojilo instalirano na priključnoj točki mreže, Reduxi ga koristi kao referencu za upravljanje opterećenjem, punjenje viškom FN elektrane i smanjenje vršne snage. Kao podbrojilo prikazuje potrošnju ili proizvodnju pojedinačnog strujnog kruga.

✓ Sažetak

Ožičenje (točka 3): strana mreže na stezaljke 1/4/7/10, strana opterećenja 3/6/9/11 (neutralni vodič je obavezan), RS485 A → 16, B → 15.

Postavljanje brojila (točka 4): ništa se ne mijenja – zadano je adresa 33, 19200 baud, 8N2.

Reduxi (točke 5–7): dodajte brojilo kao Modbus RTU uređaj s točno ovim vrijednostima i potvrdite očitanja uživo s Test communication.

→ Česti problemi

Problem Rješenje
Test komunikacije ne uspijeva / nema podataka Provjerite unit ID (33), baud rate (19200), paritet (None) i stop bits (2) u Reduxiju. Zamijenite RS485 žice A/B. Provjerite je li odabran ispravan RS485 port.
Brojilo ne prikazuje vrijednosti ili one nisu vjerodostojne Provjerite je li neutralni vodič spojen – brojilu je potreban. Pobrinite se da ulaz i izlaz linije nisu zamijenjeni.
Komunikacija povremeno prestaje Koristite oklopljeni upredeni kabel, dodajte feritnu jezgru, uzemljite oklop s jedne strane i dodajte terminaciju od 120 Ω na dugim linijama.
Više brojila na jednoj sabirnici – odgovara samo jedno Sva MGRZK brojila izlaze iz tvornice s adresom 33. Dodijelite svakom brojilu jedinstvenu adresu prije nego ih spojite na istu sabirnicu.
