Kako povezati my-PV AC•THOR, AC•THOR 9s i AC ELWA 2 s uređajem Reduxi Controller

Integrirajte my-PV regulatore snage i grijaće štapove u Reduxi Controller putem Modbus TCP – tako se višak FN elektrane automatski usmjerava u toplu vodu i grijanje.

⏱ oko 15–20 min
🔧 Reduxi Controller · my-PV AC•THOR / AC•THOR 9s / AC ELWA 2
🌐 Modbus TCP (LAN / Wi‑Fi preko routera)
🔢 Do 250 my-PV uređaja po kontroleru
📄 Preuzmite kao PDF

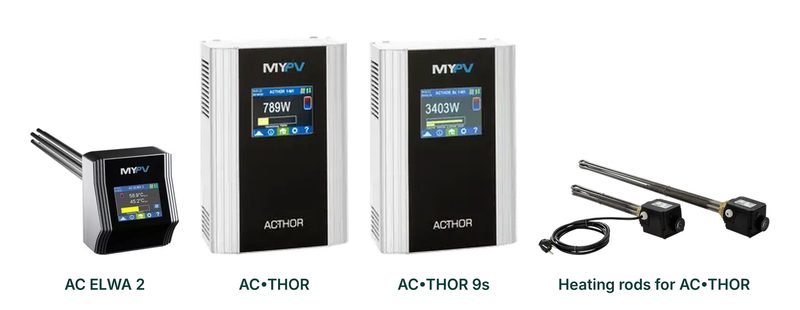

my-PV AC ELWA 2, AC THOR, AC THOR 9s i grijaći štapovi za AC THOR
my-PV AC ELWA 2, AC•THOR i AC•THOR 9s s grijaćim štapovima
Tekstualni opis ove slike

Fotokolaž četiriju my-PV proizvoda na bijeloj pozadini, slijeva nadesno, svaki s tamnozelenom oznakom ispod. AC ELWA 2: mali crni uređaj sa srebrnom prednjom stranom i zaslonom u boji, s grijaćim štapom koji viri s njegove lijeve strane. AC•THOR: visoka bijela i srebrna zidna jedinica s crnom prednjom stranom, logotipom MYPV, zaslonom u boji koji prikazuje 789W i nazivom ACTHOR otisnutim ispod zaslona. AC•THOR 9s: ista vrsta jedinice sa zaslonom koji prikazuje 3403W. Grijaći štapovi za AC•THOR: dva duga metalna štapa s crnim priključnim kutijama, jedan s crnim kabelom.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Pregled sustava
  4. Konfiguracija my-PV uređaja
  5. Prijava u Reduxi web sučelje
  6. Dodavanje my-PV uređaja u Reduxi
  7. Provjera očitanja i uključivanje upravljanja

1 Tehnička dokumentacija

Prije puštanja u rad pročitajte upute za instalaciju isporučene s uređajem i aktualni my-PV priručnik za rad:

2 Potrebna oprema

  • Reduxi Controller – Stand Alone ili DIN šina
  • Mjerenje na mreži na priključnoj točki mreže: ako je FN inverter spojen na Reduxi i njegovo pametno brojilo čita se preko invertera, dodatno brojilo nije potrebno. Ako je my-PV uređaj jedini uređaj na uređaju Reduxi Controller, instalirajte brojilo energije ili pametno brojilo – pogledajte popis podržanih uređaja
  • my-PV AC•THOR, AC•THOR 9s ili AC ELWA 2 s najnovijim firmwareom
  • Mrežna veza (LAN ili Wi‑Fi) – my-PV uređaj i Reduxi Controller u istoj mreži, povezani preko routera
  • Prijenosno računalo, tablet ili pametni telefon s pristupom internetu

3 Pregled sustava

AC•THOR ili AC ELWA 2 i Reduxi Controller spojeni su na istu mrežu preko routera. Preko te mreže Reduxi Controller putem Modbus TCP javlja my-PV uređaju koliko snage treba preuzeti – na primjer trenutni višak FN elektrane.

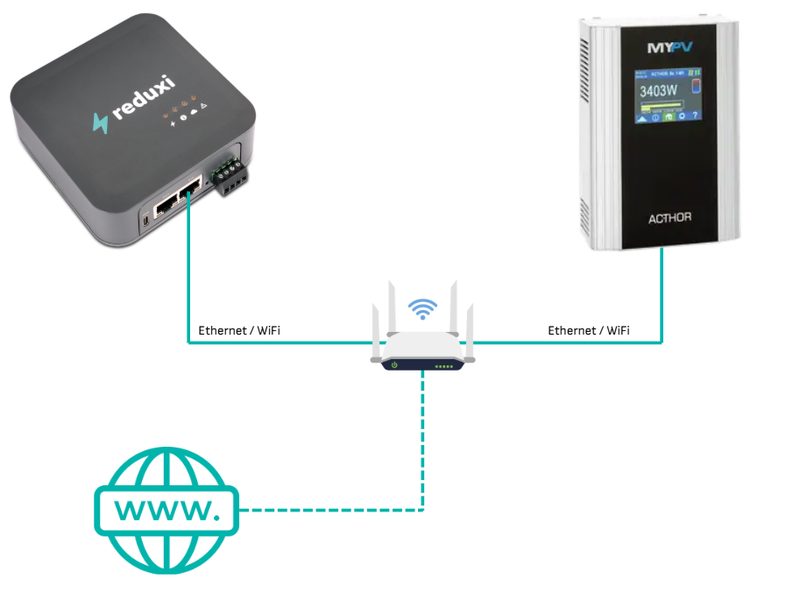

Dijagram: Reduxi kontroler i my-PV AC THOR spojeni su preko Etherneta ili Wi-Fi-ja na router s internetom
AC•THOR / AC•THOR 9s preko routera
Tekstualni opis ove slike

Dijagram na bijeloj pozadini. Gore lijevo: tamnosivi okvir Reduxi kontrolera s logotipom reduxi, dva Ethernet priključka i zeleni priključni utikač s desne strane. Gore desno: my-PV jedinica ACTHOR s logotipom MYPV i zaslonom koji prikazuje 3403W. U sredini: bijeli router s antenama i simbolom Wi-Fi-ja. Dolje lijevo: tirkizna ikona globusa s tekstom www. Veze: puna tirkizna linija od Reduxi kontrolera dolje do routera s oznakom Ethernet / WiFi; puna tirkizna linija od jedinice ACTHOR dolje do routera s oznakom Ethernet / WiFi; isprekidana tirkizna linija od routera do globusa www (internet).

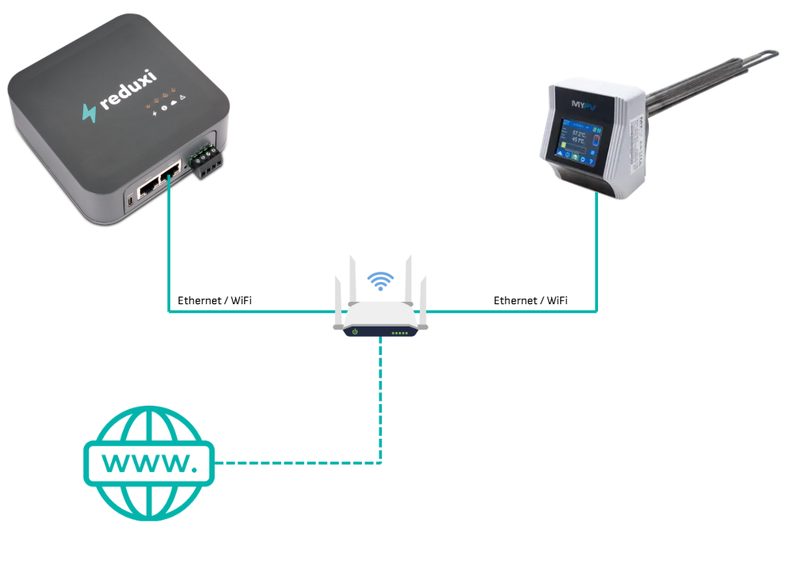

Dijagram: Reduxi kontroler i my-PV AC ELWA 2 spojeni su preko Etherneta ili Wi-Fi-ja na router s internetom
AC ELWA 2 preko routera
Tekstualni opis ove slike

Dijagram na bijeloj pozadini. Gore lijevo: tamnosivi okvir Reduxi kontrolera s logotipom reduxi, dva Ethernet priključka i zeleni priključni utikač s desne strane. Gore desno: my-PV jedinica AC ELWA 2 s logotipom MYPV, zaslonom u boji i metalnim grijaćim štapom koji se proteže prema gore desno. U sredini: bijeli router s antenama i simbolom Wi-Fi-ja. Dolje lijevo: tirkizna ikona globusa s tekstom www. Veze: puna tirkizna linija od Reduxi kontrolera dolje do routera s oznakom Ethernet / WiFi; puna tirkizna linija od jedinice AC ELWA 2 dolje do routera s oznakom Ethernet / WiFi; isprekidana tirkizna linija od routera do globusa www (internet).

Spojite my-PV uređaj na router mrežnim kabelom ili putem Wi‑Fi mreže. LAN priključak (označen) nalazi se na donjoj strani uređaja:

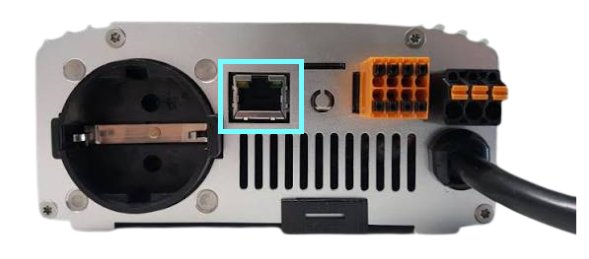

Donja strana uređaja AC THOR s LAN priključkom istaknutim cijan okvirom
AC•THOR
Tekstualni opis ove slike

Fotografija donje strane svijetlosivog metalnog uređaja. Cijan (svijetloplavi) okvir ističe RJ45 mrežni (LAN) priključak u gornjoj sredini. Lijevo od njega: okrugla utičnica s uvučenim kontaktom (vidljiva stezaljka uzemljenja). Desno od LAN priključka: mali okrugli otvor, narančasti push-in priključni blok s nekoliko otvora i crni utikački priključak s narančastim dijelovima. Debeli crni kabel izlazi iz uređaja s desne strane. Ventilacijski prorezi protežu se duž donje sredine. U vidljivom području nije otisnut nikakav tekst.

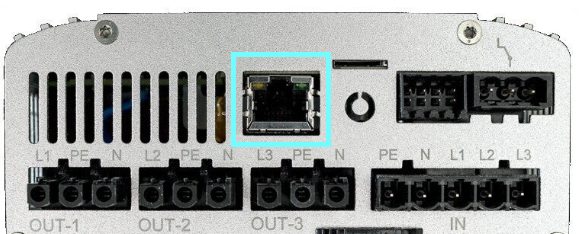

Priključci na donjoj strani uređaja AC THOR 9s s LAN priključkom istaknutim cijan okvirom
AC•THOR 9s
Tekstualni opis ove slike

Fotografija priključne donje strane svijetlosivog uređaja. Cijan (svijetloplavi) okvir ističe RJ45 mrežni (LAN) priključak u gornjoj sredini. Lijevo: ventilacijski prorezi. Desno od LAN priključka: okrugli gumb ili otvor i dva crna utikačka priključka pri vrhu. Donji red crnih vijčanih/utikačkih stezaljki s otisnutim oznakama: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) i IN (PE, N, L1, L2, L3). Mali prorez vidljiv je iznad područja LAN priključka, desno od njega.

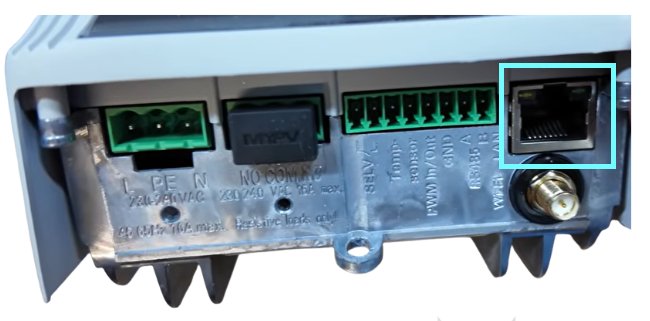

Donja strana uređaja AC ELWA 2 s LAN priključkom istaknutim cijan okvirom
AC ELWA 2
Tekstualni opis ove slike

Fotografija donjeg priključnog područja sivog uređaja s cijan (svijetloplavim) okvirom oko RJ45 mrežnog (LAN) priključka desno. Ispod priključka nalazi se zlatni antenski priključak tipa SMA. Slijeva nadesno: zeleni 3-polni utikač s oznakama L, PE, N i 230/240 VAC; crni poklopac s logotipom MYPV iznad priključka s oznakom NO COMM i 230/240 VAC uz navedenu najveću struju; zeleni 8-polni utikač s okrenutim oznakama na metalnoj ploči, uključujući Temp-sensor, PWM In/Out, GND, RS485 A i B, WiFi LAN.

⚠️
Nemojte my-PV uređaj dodatno spajati izravno na inverter ili baterijski sustav my-PV uređajem upravlja isključivo Reduxi Controller. Dodatno izravno upravljanje preko invertera ili baterijskog sustava dovodi do proturječnih zadanih vrijednosti.
ℹ️
Do 250 uređaja Teoretski jedan Reduxi Controller može upravljati s do 250 my-PV uređaja.

4 Konfiguracija my-PV uređaja

Najprije pripremite my-PV uređaj. Zatim nastavite s ⁠Točka 5⁠.

4.1 Postavite vrstu upravljanja na "Modbus TCP"

Fotografije prikazuju AC•THOR 9s s njemačkim jezikom zaslona – stavke izbornika nalaze se na istim mjestima i na drugim jezicima.

1
Otvorite izbornik za postavljanje
Na početnom zaslonu dodirnite ikonu zupčanika pri dnu.
2
Otvorite "Steuerung" (upravljanje)
Tipkama sa strelicama dođite do Setup 5/10 i dodirnite Steuerung (upravljanje).
3
Odaberite Modbus TCP
Tipkama sa strelicama dođite do Steuerung 9/15 i dodirnite Modbus TCP. Odabrana stavka istaknuta je zelenom bojom.

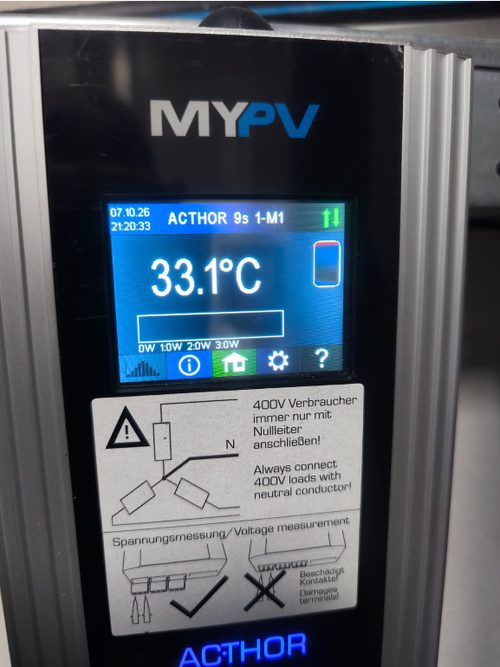

Početni zaslon my-PV AC THOR koji prikazuje ACTHOR 9s 1-M1 i 33.1°C, ikona zupčanika pri dnu
1 – Početni zaslon: dodirnite ikonu zupčanika
Tekstualni opis ove slike

Fotografija prednje ploče my-PV uređaja s logotipom MYPV pri vrhu i logotipom AC THOR pri dnu. Zaslon u boji prikazuje početni zaslon: datum i vrijeme 07.10.26 21:20:33, naziv uređaja ACTHOR 9s 1-M1, zelene strelice gore/dolje, veliku temperaturu 33.1°C, simbol spremnika desno, traku snage s ljestvicom 0W 1.0W 2.0W 3.0W. Donja traka ikona: stupci signala, ikona informacije, ikona kuće (istaknuta zeleno, početni zaslon), ikona zupčanika, upitnik. Ispod zaslona bijela naljepnica s trokutom upozorenja i skicom ožičenja glasi: 400V Verbraucher immer nur mit Nullleiter anschließen! [Trošila od 400V uvijek priključujte samo s neutralnim vodičem] i Always connect 400V loads with neutral conductor!, te Spannungsmessung/Voltage measurement s označenom ispravnom i prekriženom pogrešnom skicom stezaljke (Beschädigt Kontakte / Damaged terminals).

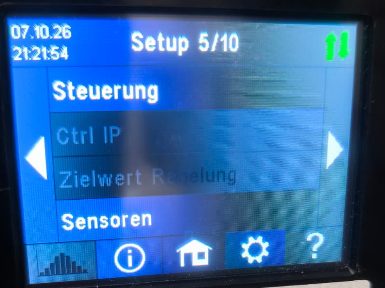

Zaslon uređaja Setup 5/10 s istaknutom stavkom izbornika Steuerung (upravljanje)
2 – Setup 5/10: Steuerung (upravljanje)
Tekstualni opis ove slike

Fotografija zaslona u boji nekog uređaja, plava pozadina, bijeli tekst. Gornja traka: datum i vrijeme 07.10.26 21:21:54, naslov Setup 5/10, zelene strelice gore/dolje. Izbornik na njemačkom: Steuerung [upravljanje] (istaknuto, svijetlobijelo), Ctrl IP (prigušeno), Zielwert Regelung [regulacija ciljne vrijednosti] (prigušeno, djelomično skriveno odsjajem), Sensoren [senzori] (svijetlobijelo). Bijela strelica s lijeve i desne strane. Donja traka ikona: stupci signala (prigušeno), ikona informacije, ikona kuće, ikona zupčanika (istaknuta, svjetlije plava), upitnik. Desni rub slike je bijel.

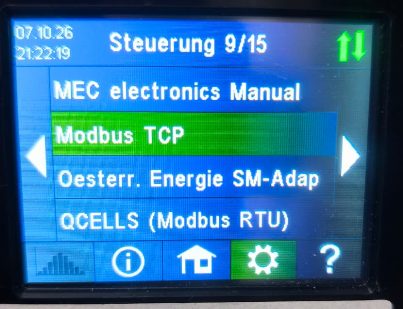

Zaslon uređaja Steuerung 9/15 s odabranom stavkom izbornika Modbus TCP
3 – Steuerung 9/15: odabran Modbus TCP
Tekstualni opis ove slike

Fotografija zaslona u boji nekog uređaja, plava pozadina, bijeli tekst. Gornja traka: datum i vrijeme 07.10.26 21:22:19, naslov Steuerung 9/15 [Upravljanje 9/15], zelene strelice gore/dolje. Popis izbornika: MEC electronics Manual; Modbus TCP (istaknuto zelenom trakom, odabrano); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Bijela strelica s lijeve i desne strane. Donja traka ikona: stupci signala (prigušeno), ikona informacije, ikona kuće, ikona zupčanika (istaknuta zeleno), upitnik. Desni rub slike je bijel.

ℹ️
Alternativa: my-PV web sučeljeIsta se postavka može izvršiti i u my-PV web sučelju. Postavljanje na zaslonu obično je brže jer ste ionako kod uređaja i još vam nije potrebna njegova IP adresa.

4.2 Dodjela fiksne IP adrese

IP adresa uređaja AC•THOR ili AC ELWA 2 mora biti statična. Inače Reduxi Controller gubi vezu čim router dodijeli novu adresu. To se može učiniti na dva načina:

  • Preporučeno – DHCP rezervacija u routeru: ostavite my-PV uređaj na DHCP-u i rezervirajte njegovu trenutnu IP adresu u routeru.
  • Statična IP adresa na uređaju: na zaslonu dođite do Setup 3/10, postavite IP DHCP/statisch na statično i unesite IP Adresse (IP adresa), Subnetz Maske (maska podmreže) i Gateway Adresse (adresa pristupnika). Odaberite adresu izvan DHCP raspona routera.

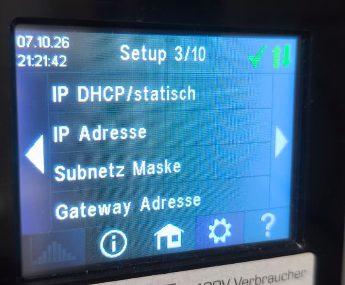

Zaslon my-PV AC THOR koji prikazuje stranicu mrežnih postavki Setup 3/10 s izbornikom IP adrese
Setup 3/10 – mrežne postavke na zaslonu
Tekstualni opis ove slike

Fotografija malog zaslona u boji nekog uređaja s plavom pozadinom i bijelim tekstom. Gornja traka: datum i vrijeme 07.10.26 21:21:42, naslov Setup 3/10, zelena kvačica i zelene strelice gore/dolje. Retci izbornika na njemačkom: IP DHCP/statisch [IP DHCP/statično], IP Adresse [IP adresa], Subnetz Maske [maska podmreže], Gateway Adresse [adresa pristupnika]. Bijela strelica pokazuje ulijevo na lijevoj strani, a jedna udesno na desnoj strani. Donja traka ikona: stupci signala (prigušeno), ikona informacije, ikona kuće, ikona zupčanika, upitnik. Donji dio naljepnice ispod zaslona djelomično je vidljiv i glasi 400V Verbraucher. Desni dio slike je bijel.

✅
Zabilježite IP adresuTrebat će vam u ⁠Točka 6.2⁠.

5 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 5.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.
Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsku vezu
Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)
Open configurator
Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 5.2 Putem web preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local.
IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Zaslon za prijavu uređaja Reduxi Controller
Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Web sučelje nakon prijave
Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

6 Dodavanje my-PV uređaja u Reduxi

ℹ️
Napomena Dodatne informacije i slike Reduxi je ljubazno ustupio tvrtki my-PV. Tvrtka my-PV ne preuzima odgovornost za točnost informacija niti za ažurnost prikaza zaslona.

6.1 Osnovne postavke

1
Kliknite + Add device
Na glavnoj stranici kontrolera odaberite + Add device.
2
Definirajte uređaj
Device type: HVAC
Type: myPV
Name: bilo koji naziv, npr. myPV AC Thor 9s
Include to strategy: označite Regulated devices za strategiju koja treba upravljati my-PV uređajem.
Potvrdite s Next.

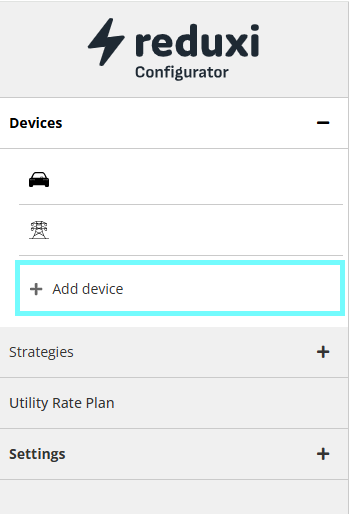

Izbornik Reduxi Configuratora s istaknutim gumbom Add device pod Devices
+ Add device
Tekstualni opis ove slike

Snimka zaslona lijevog navigacijskog izbornika Reduxi Configuratora (logotip reduxi Configurator pri vrhu). Odjeljak Devices (proširen, znak minus) navodi dvije ikone uređaja: ikonu automobila i ikonu dalekovoda. Ispod njih stavka + Add device istaknuta je cijan okvirom. Ostale stavke izbornika: Strategies (znak plus), Utility Rate Plan, Settings (znak plus).

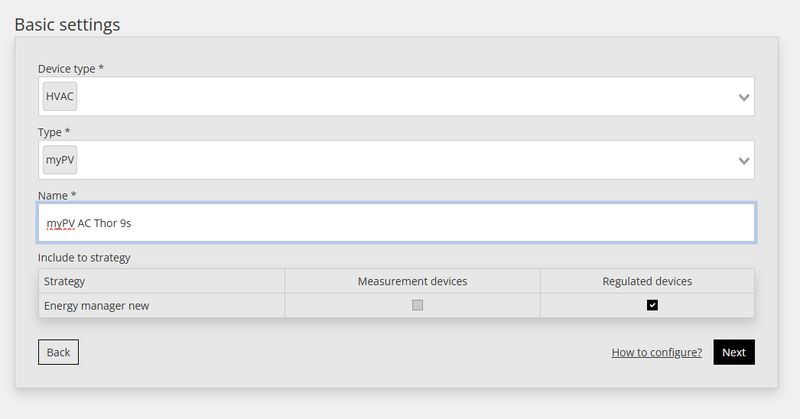

Basic settings u Reduxi Configuratoru: device type HVAC, type myPV, name myPV AC Thor 9s
Device type HVAC, type myPV, naziv i strategija
Tekstualni opis ove slike

Snimka zaslona koraka čarobnjaka Reduxi Configuratora naslovljenog Basic settings. Device type *: HVAC (padajući izbornik). Type *: myPV (padajući izbornik). Name *: myPV AC Thor 9s (aktivno polje, plavi obrub). Odjeljak Include to strategy: tablica sa stupcima Strategy, Measurement devices, Regulated devices. Jedan redak: Strategy: Energy manager new; Measurement devices: potvrdni okvir nije označen (zasivljen); Regulated devices: potvrdni okvir označen. Gumbi: Back (s obrubom, lijevo), poveznica How to configure? i Next (crni, desno).

6.2 Postavke komunikacije

U sljedećem prozoru unesite IP postavke. Port i Modbus unit ID popunjavaju se automatski.

Parametar Vrijednost
Veza TCP/IP
IP IP adresa my-PV uređaja (fiksna, pogledajte ⁠Točka 4.2⁠)
Port 502 (popunjava se automatski)
Extended IP recovery Yes
Modbus unit ID 1 (popunjava se automatski)

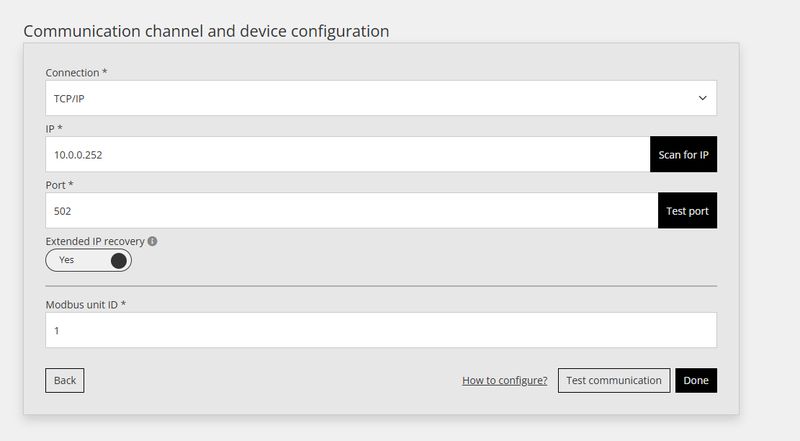

Postavke komunikacije u Reduxi Configuratoru: TCP/IP, IP 10.0.0.252, port 502, unit ID 1
Communication channel and device configuration
Tekstualni opis ove slike

Snimka zaslona obrasca Reduxi Configuratora naslovljenog Communication channel and device configuration. Connection *: TCP/IP (padajući izbornik). IP *: 10.0.0.252, s crnim gumbom Scan for IP. Port *: 502, s crnim gumbom Test port. Extended IP recovery (ikona informacije): prekidač postavljen na Yes. Modbus unit ID *: 1. Gumbi pri dnu: Back (s obrubom, lijevo), poveznica How to configure?, Test communication (s obrubom) i Done (crni).

ℹ️
IP adresa nepoznata? Kliknite Scan for IP pored polja IP kako biste prikazali popis uređaja u mreži ili provjerite popis uređaja u routeru. Test port provjerava je li port 502 dostupan.

6.3 Testiranje komunikacije

Kliknite Test communication da provjerite može li Reduxi Controller čitati podatke s my-PV uređaja.

✅
Test uspješan Prozor prikazuje "Successful readout from device" s trenutnim vrijednostima my-PV uređaja (npr. naziv modela, snaga i temperature). Zatvorite prozor i potvrdite unos s Done.

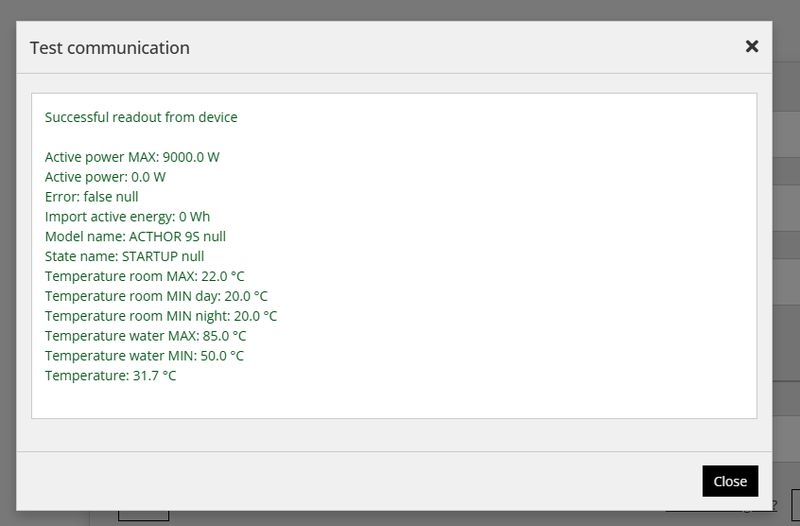

Dijaloški okvir Test communication u Reduxi Configuratoru: uspješno očitanje, model ACTHOR 9S
Rezultat uspješnog testa (AC•THOR 9s)
Tekstualni opis ove slike

Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru (zatvaranje X gore desno) prikazanog preko zatamnjene stranice. Poruka zelenim tekstom: Successful readout from device. Navedene vrijednosti: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Gumb: Close (crni, dolje desno).

⚠️
Test neuspješan Zatvorite prozor i provjerite port (502), IP adresu i vrstu upravljanja Modbus TCP na my-PV uređaju. Zatim ponovite test. Ako je ping u rezultatu uspješan, mrežna veza radi, a uzrok je port ili Modbus postavka na my-PV uređaju. Pogledajte i ⁠Česti problemi⁠.

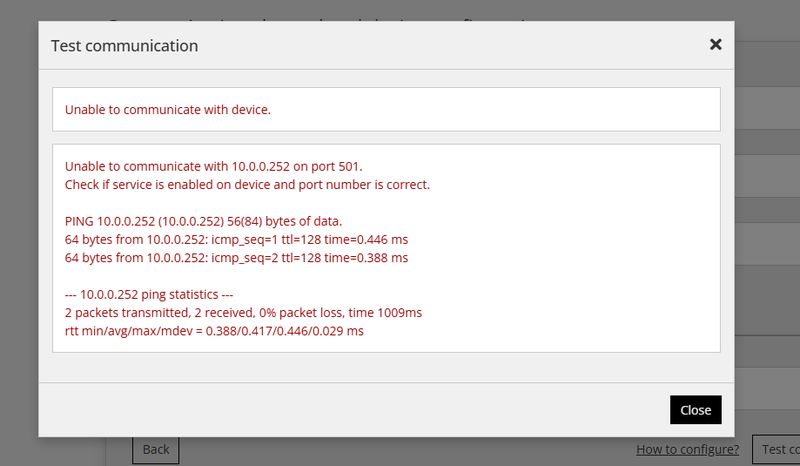

Test komunikacije u Reduxi Configuratoru nije uspio na portu 501, uređaj 10.0.0.252 dostupan pingom
Rezultat neuspješnog testa – ovdje s pogrešnim portom 501
Tekstualni opis ove slike

Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru (zatvaranje X gore desno) preko zatamnjene stranice. Prvi okvir s crvenim tekstom: Unable to communicate with device. Drugi okvir s crvenim tekstom: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Gumb: Close (crni). Iza dijaloškog okvira djelomično su vidljivi gumbi Back, How to configure i Test communication.

7 Provjera očitanja i uključivanje upravljanja

7.1 Provjera očitanja

U Reduxi web sučelju otvorite Devices → [naziv my-PV uređaja] → Last measurement.

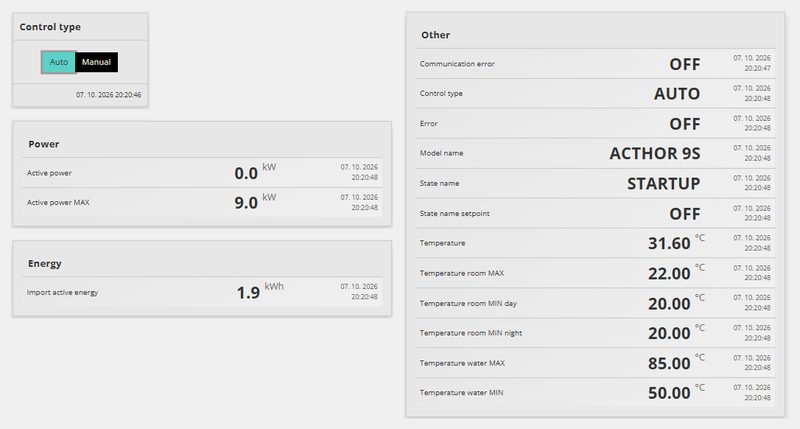

Last measurement uređaja AC THOR 9s: control type AUTO, communication error OFF
Last measurement uređaja AC•THOR 9s – control type Auto, bez communication error
Tekstualni opis ove slike

Snimka zaslona stranice s očitanjima my-PV uređaja. Lijevi stupac: kartica Control type s preklopnikom Auto (odabrano, tirkizno) i Manual (crno), vremenska oznaka 07. 10. 2026 20:20:46. Kartica Power: Active power 0.0 kW; Active power MAX 9.0 kW. Kartica Energy: Import active energy 1.9 kWh. Desna kartica Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Svaka vrijednost ima vremensku oznaku 07. 10. 2026 oko 20:20:48.

Što vidite Značenje
Communication error OFF, vrijednosti se čitaju Komunikacija radi.
Communication error ON, sve vrijednosti su 0 Nema komunikacije – postavke se ne podudaraju. Provjerite točku 4 i točku 6.2 ili pogledajte Česte probleme.

7.2 Uključivanje upravljanja putem Reduxija

U okviru Control type u prikazu uređaja odaberite Auto. Tek tada naredbe Reduxi strategije stižu do my-PV uređaja. S Manual strategija ne upravlja uređajem.

ℹ️
Preduvjet: mjerenje na mreži Upravljanje prema višku FN elektrane treba snagu na priključnoj točki mreže. Ona dolazi ili iz pametnog brojila FN sustava, očitanog preko invertera, ili – ako je my-PV uređaj jedini uređaj na uređaju Reduxi Controller – iz zasebnog brojila energije / pametnog brojila. U oba slučaja mora već biti postavljeno u Reduxi web sučelju i davati vrijednosti.

Sljedeći korak: odaberite i konfigurirajte strategiju – pogledajte Strategije za Reduxi Controller pod Povezani članci.

✓ Sažetak

Priprema (točke 1–3): Pripremite my-PV priručnik, Reduxi Controller, mjerenje na mreži (pametno brojilo FN invertera ili zasebno brojilo) i my-PV AC•THOR, AC•THOR 9s ili AC ELWA 2. my-PV uređaj i kontroler su u istoj mreži preko routera.

my-PV uređaj (točka 4): Postavite vrstu upravljanja na Modbus TCP na zaslonu (ili u my-PV web sučelju) i rezervirajte fiksnu IP adresu u routeru.

Dodavanje u Reduxi (točke 5–6): Otvorite Reduxi web sučelje putem aplikacije (tunel) ili preglednika, dodajte device type HVAC / type myPV, unesite IP (port 502, Modbus unit ID 1) i pokrenite test komunikacije.

Puštanje u rad (točka 7): Provjerite last measurement (communication error OFF), postavite control type na Auto i konfigurirajte strategiju. Mjerenje na mreži (pametno brojilo FN invertera ili zasebno brojilo) mora već biti postavljeno.

→ Česti problemi

Problem Rješenje
Test ne uspijeva s porukom "Unable to communicate … on port 501", ping je uspješan Mreža radi, ali je port pogrešan ili Modbus TCP nije aktivan. Postavite port na 502 i provjerite je li vrsta upravljanja na my-PV uređaju Modbus TCP.
Test ne uspijeva, ping nije uspješan my-PV uređaj nije dostupan: provjerite IP adresu te jesu li uređaj i kontroler u istoj mreži.
Veza je radila, a zatim prestala my-PV uređaj je vjerojatno dobio novu IP adresu od routera. Rezervirajte fiksnu IP adresu u routeru i unesite je u Reduxi web sučelje.
Očitanja se prikazuju, ali uređaj ne slijedi strategiju Postavite control type na Auto, provjerite je li Regulated devices označeno za strategiju, je li strategija aktivna i daje li mjerenje na mreži vrijednosti.
my-PV uređaj prima proturječne zadane vrijednosti Pobrinite se da uređajem ne upravlja izravno i inverter ili baterijski sustav – snagu postavlja samo Reduxi Controller.
Kontroler se ne može otvoriti putem reduxi.local Umjesto toga unesite IP adresu kontrolera (popis uređaja u routeru ili aplikacija Reduxi → Reduxi devices) ili koristite tunelsku vezu u aplikaciji Reduxi.
