Kako povezati Fronius Wattpilot (OCPP) s uređajem Reduxi Controller
Povežite zidni punjač Fronius Wattpilot s uređajem Reduxi Controller putem OCPP 1.6J, kako bi Controller mogao nadzirati i upravljati punjenjem prema viškovima FN elektrane i upravljanju opterećenjem.
Tekstualni opis ove slike

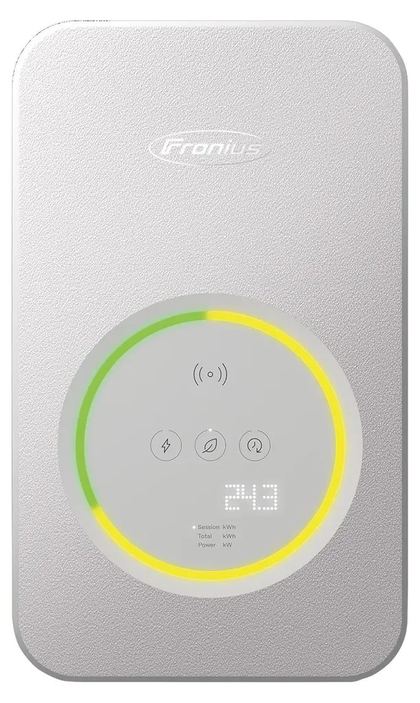

Fotografija proizvoda: zidna jedinica Fronius Wattpilot na bijeloj pozadini, pravokutno svijetlosivo kućište zaobljenih rubova i teksturirane površine. Logotip Fronius nalazi se pri vrhu. U donjem dijelu je okrugla ploča s prstenastim svjetlom koje je zeleno gore lijevo, a žuto desno i dolje. Unutar prstena: simbol bežične veze, tri okrugle ikone (munja, list, mjerač), matrični zaslon koji prikazuje 243 i tri sitna retka teksta, Session kWh, Total kWh, Power kW.
Tekstualni opis ove slike

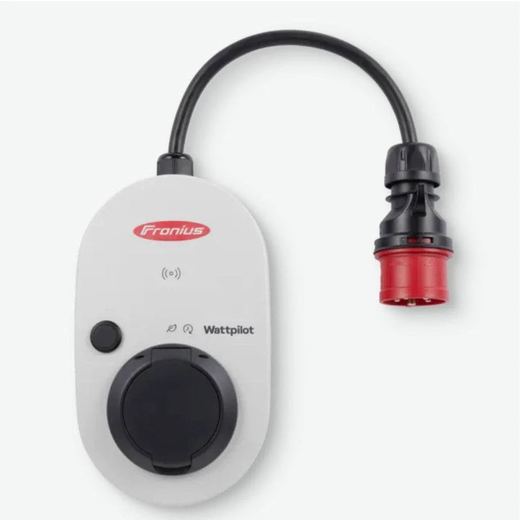

Fotografija proizvoda: Fronius Wattpilot na svijetloj pozadini. Zaobljeno ovalno svijetlosivo kućište s crvenim logotipom Fronius pri vrhu, malim simbolom bežične veze/RFID-a ispod njega, okruglim crnim gumbom lijevo, tekstom Wattpilot s dvije male ikone i crnom utičnicom za punjenje tipa 2 s poklopcem pri dnu. Crni kabel izlazi iz vrha kućišta u petlji i završava crno-crvenim CEE utikačem s desne strane. Desni dio slike je bijel.
1 Tehnička dokumentacija
Fronius Wattpilot podržava OCPP 1.6J (Open Charge Point Protocol, JSON preko WebSocketa). U ovoj postavi Reduxi Controller djeluje kao lokalni OCPP poslužitelj (središnji sustav), a Wattpilot se na njega spaja kao punjačka točka – nije potrebna nikakva cloud usluga.
ws:// (lokalno)Dokumenti proizvođača:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – podržane OCPP poruke, konfiguracijski parametri i aktivacija u aplikaciji
- Open Charge Alliance – specifikacija OCPP 1.6
2 Potrebna oprema
- Fronius Wattpilot, instaliran i pušten u rad od strane kvalificiranog električara
- Wattpilot spojen na istu lokalnu mrežu kao Reduxi Controller (Wi‑Fi ili LAN preko routera)
- Pametni telefon s aplikacijom Fronius Solar.wattpilot, spojen na Wattpilot
- Reduxi Controller s poznatom, fiksnom IP adresom (npr.
192.168.31.73) – prikazana u Reduxi Configuratoru kao Controller OCPP JSON 1.6 URL kada dodajete uređaj, ili u routeru - Serijski broj uređaja Wattpilot (prikazan u aplikaciji i na natpisnoj pločici, npr.
91099800) - Prijenosno računalo ili tablet s pristupom internetu za Reduxi Configurator
3 Pregled sustava
Wattpilot otvara WebSocket vezu prema uređaju Reduxi Controller i predstavlja se svojim serijskim brojem. Controller dodjeljuje vezu uređaju s istim device identifierom, zatim čita mjerenja i šalje ograničenja punjenja.
| Komponenta | Uloga | Adresa / postavka |
|---|---|---|
| Reduxi Controller | OCPP poslužitelj (središnji sustav) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | OCPP klijent (punjačka točka) | Spaja se na gornji URL + svoj serijski broj |
| Puni URL koji koristi Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (nešifrirano) ili wss://. Reduxi Controller koristi ws://. Vanjski OCPP poslužitelji uvijek zahtijevaju wss://.4 Konfiguracija OCPP-a u aplikaciji Wattpilot
4.1 Uključivanje OCPP-a
Tekstualni opis ove slike

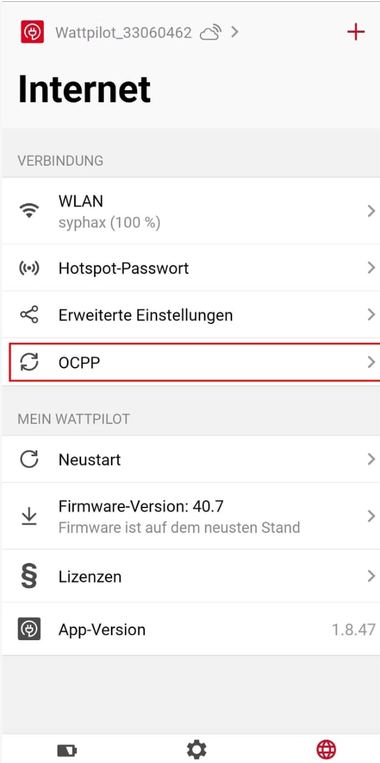

Snimka zaslona zaslona mobilne aplikacije naslovljenog Internet. Zaglavlje: naziv uređaja Wattpilot_33060462 s ikonom oblaka i strelicom, crvena ikona plus desno. Odjeljak VERBINDUNG [Veza]: WLAN [Wi-Fi] s mrežom syphax (100 %); Hotspot-Passwort [Lozinka hotspota]; Erweiterte Einstellungen [Napredne postavke]; OCPP (istaknuto crvenim pravokutnikom). Odjeljak MEIN WATTPILOT [Moj Wattpilot]: Neustart [Ponovno pokretanje]; Firmware-Version: 40.7 s tekstom Firmware ist auf dem neusten Stand [Firmware je ažuran]; Lizenzen [Licence]; App-Version 1.8.47. Svaki redak osim App-Version ima strelicu desno. Donja traka: ikona baterije, ikona zupčanika, ikona globusa (crvena, odabrana). Desni dio slike je bijel.
4.2 Postavke OCPP poslužitelja
Dodirnite OCPP-Server i unesite sljedeće vrijednosti:
| Polje (DE / EN) | Vrijednost |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | prazno |
| Passwort / Password | prazno |
| Host | IP adresa uređaja Reduxi Controller, npr. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – obavezno |
Aplikacija zatim prikazuje cijelu adresu, npr. ws://192.168.31.73/ocpp/1.6/json/91099800. Dodirnite Änderungen speichern / Save. URL uređaja Controller prikazan je i u Reduxi Configuratoru (pogledajte Točka 6.2).

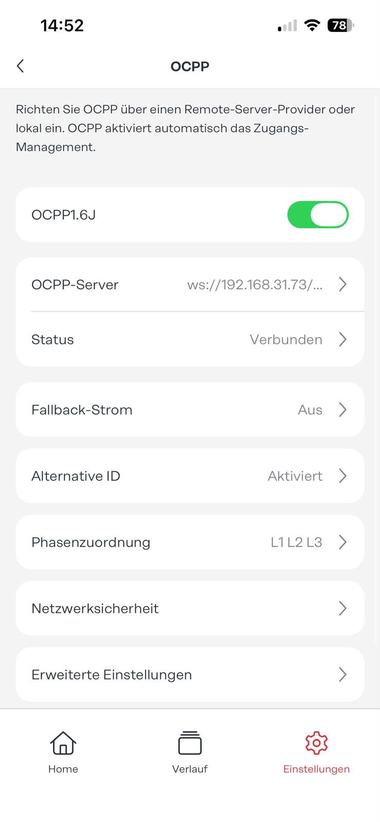

Tekstualni opis ove slike
Snimka zaslona mobilne aplikacije (statusna traka: vrijeme 14:52, signal, Wi-Fi, baterija 78) naslovljenog OCPP, sa strelicom za povratak gore lijevo. Uvodni tekst na njemačkom: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Postavite OCPP putem pružatelja udaljenog poslužitelja ili lokalno. OCPP automatski aktivira upravljanje pristupom.] Retci postavki: OCPP1.6J: prekidač uključen (zelen); OCPP-Server: ws://192.168.31.73/... sa strelicom; Status: Verbunden [Spojeno] sa strelicom; Fallback-Strom [Rezervna struja]: Aus [Isključeno]; Alternative ID: Aktiviert [Aktivirano]; Phasenzuordnung [Dodjela faza]: L1 L2 L3; Netzwerksicherheit [Mrežna sigurnost] sa strelicom; Erweiterte Einstellungen [Napredne postavke] sa strelicom. Donja navigacijska traka: Home, Verlauf [Povijest], Einstellungen [Postavke] (odabrano, crvena ikona zupčanika). Desni dio slike je bijel.
Tekstualni opis ove slike

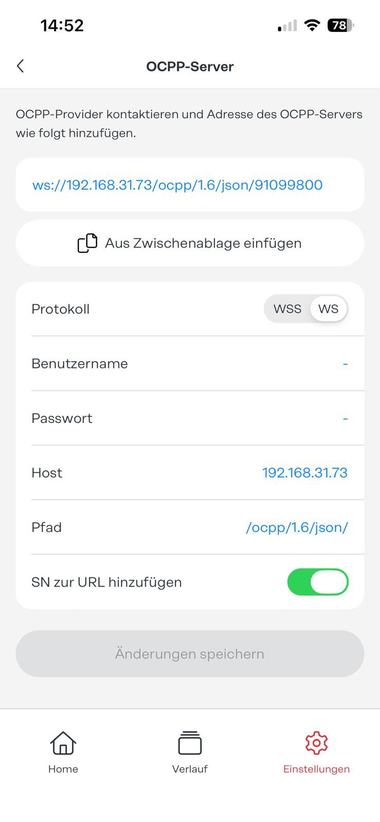

Snimka zaslona mobilne aplikacije (statusna traka: vrijeme 14:52, signal, Wi-Fi, baterija 78) naslovljenog OCPP-Server, sa strelicom za povratak gore lijevo. Uvodni tekst na njemačkom: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Obratite se OCPP pružatelju i dodajte adresu OCPP poslužitelja na sljedeći način.] Tekst plave poveznice u okviru: ws://192.168.31.73/ocpp/1.6/json/91099800. Gumb: Aus Zwischenablage einfügen [Zalijepi iz međuspremnika]. Popis postavki: Protokoll: preklopnik WSS / WS s odabranim WS; Benutzername [Korisničko ime]: - (crtica, prazno); Passwort [Lozinka]: - (crtica, prazno); Host: 192.168.31.73; Pfad [Putanja]: /ocpp/1.6/json/; SN zur URL hinzufügen [Dodaj serijski broj u URL]: prekidač uključen (zelen). Ispod: sivi gumb Änderungen speichern [Spremi promjene] (neaktivan). Donja navigacijska traka: Home, Verlauf [Povijest], Einstellungen [Postavke] (odabrano, crvena ikona zupčanika). Desni dio slike je bijel.
4.3 Dodatne OCPP opcije
| Opcija | Preporuka |
|---|---|
| Status | Prikazuje Not connected, Started, Connected ili Connected and accepted. Nakon dodavanja uređaja u Reduxi mora prikazivati Verbunden / Connected. |
| Fallback-Strom / Fallback current | Struja punjenja koju Wattpilot koristi ako se OCPP veza s uređajem Controller izgubi. Postavite vrijednost koja je sigurna za kućni priključak. |
| Phasenzuordnung / Phase assignment | Dodjela faza uređaja Wattpilot fazama mreže (npr. L1 L2 L3). Mora odgovarati ožičenju kako bi upravljanje opterećenjem smanjilo ispravnu fazu. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Ostavite nepromijenjeno. |
5 Prijava u Reduxi web sučelje
Reduxi Configurator može se otvoriti daljinski putem tunelske veze u aplikaciji Reduxi ili lokalno u web pregledniku u istoj mreži. Oba načina vode na isto web sučelje.
Daljinski
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://192.168.31.73) ili http://reduxi.local.admin · Lozinka: admin (tvornička postavka).Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
ws://<Controller IP>/ocpp/1.6/json.6 Dodavanje uređaja Wattpilot u Reduxi
6.1 Osnovne postavke
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). Pod Include to strategy ostavite označeno Energy manager → Regulated devices, zatim kliknite Next.Tekstualni opis ove slike

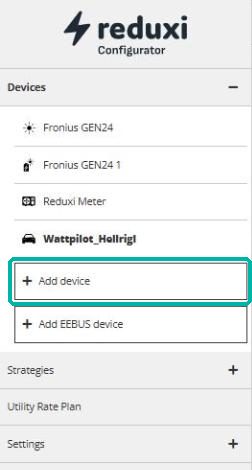

Snimka zaslona lijevog izbornika Reduxi Configuratora (logotip reduxi s riječju Configurator pri vrhu). Odjeljak Devices (proširen, znak minus) sa stavkama: Fronius GEN24 (ikona sunca), Fronius GEN24 1 (ikona invertera), Reduxi Meter (ikona brojila), Wattpilot (ikona automobila, podebljano, trenutna stavka). Ispod: gumb + Add device, istaknut tirkiznim pravokutnikom, i gumb + Add EEBUS device. Ostale stavke izbornika: Strategies (znak plus), Utility Rate Plan, Settings (znak plus). Desni dio slike je bijel.
Tekstualni opis ove slike

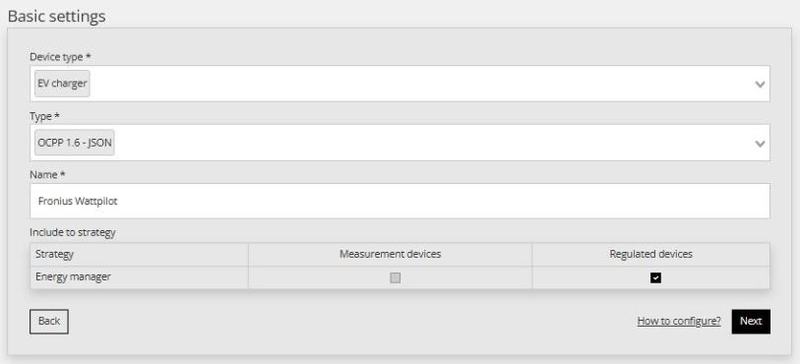

Snimka zaslona koraka čarobnjaka Reduxi Configuratora naslovljenog Basic settings. Device type *: EV charger (padajući izbornik). Type *: OCPP 1.6 - JSON (padajući izbornik). Name *: Fronius Wattpilot. Odjeljak Include to strategy: tablica sa stupcima Strategy, Measurement devices, Regulated devices. Jedan redak: Strategy: Energy manager; Measurement devices: potvrdni okvir nije označen (zasivljen); Regulated devices: potvrdni okvir označen. Gumbi: Back (s obrubom, lijevo), poveznica How to configure? i Next (crni, desno).
6.2 Postavke komunikacije
| Polje | Vrijednost |
|---|---|
| Identifikator uređaja |
Serijski broj uređaja Wattpilot, npr. 91099800 – točno broj na kraju URL-a u aplikaciji |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE ili Manual override s nazivnom strujom osigurača, npr. 32 A (22 kW) ili 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | prazno – potrebno samo ako se paralelno koristi vanjski OCPP backend |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | samo za čitanje, npr. ws://192.168.31.73/ocpp/1.6/json – to je adresa koja se unosi u aplikaciji (pogledajte Točka 4.2) |
Wattpilot_91099800 → 91099800) i na kraju OCPP URL-a. Bez ispravnog identifikatora Controller ne može dodijeliti dolaznu OCPP vezu i ne prikazuje podatke.Tekstualni opis ove slike
Snimka zaslona gornjeg dijela obrasca Communication channel and device configuration u Reduxi Configuratoru. Device identifier *: 91099800. Connector *: 1 (padajući izbornik). Charger type *: AC (padajući izbornik). Energy counter: Default (padajući izbornik). Allocate power to EVSE when EV is not connected to EVSE: Default (padajući izbornik). Per phase max. current *: Manual override (padajući izbornik). Per phase max. current manual override: 32; pomoćni tekst: In effect when manual override is selected. Sljedeća oznaka, Forward communication to backend OCPP server, odrezana je na donjem rubu.
Provjerite vrijednosti i kliknite Done da biste spremili uređaj.
Tekstualni opis ove slike
Snimka zaslona donjeg dijela obrasca Communication channel and device configuration u Reduxi Configuratoru. Forward measurements to backend OCPP server once every: prazan padajući izbornik. Allow new charging session: Always (padajući izbornik). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Gumbi: Back (s obrubom, lijevo), poveznica How to configure? i Done (crni, desno). Strelica pokazivača miša vidljiva je blizu sredine.
6.3 Testiranje komunikacije
Kod OCPP-a se Wattpilot sam spaja na Controller – IP adresa uređaja Wattpilot nije potrebna. Ponovno otvorite uređaj (Devices → [Wattpilot] → Details) i kliknite Test communication dolje desno.
1, a Device identifier mora prikazivati serijski broj uređaja Wattpilot. Konačni dokaz su vrijednosti uživo pod Last measurements.Tekstualni opis ove slike

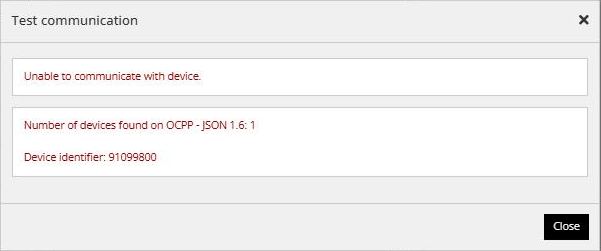

Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru (zatvaranje X gore desno). Prvi okvir s crvenim tekstom: Unable to communicate with device. Drugi okvir s crvenim tekstom: Number of devices found on OCPP - JSON 1.6: 1, zatim Device identifier: 91099800. Gumb: Close (crni, dolje desno). Desni rub slike je bijel.
- Number of devices found on OCPP – JSON 1.6 pokazuje koliko je punjača spojeno na Controller putem OCPP-a.
-
Device identifier mora prikazivati serijski broj uređaja Wattpilot (npr.
91099800). Ako se ne pojavi, Wattpilot nije spojen – provjerite postavke u aplikaciji (pogledajte Točka 4.2). - U aplikaciji Wattpilot OCPP status mora prikazivati Verbunden / Connected.
- Završna provjera: vrijednosti uživo i Communication error =
OFF(pogledajte Točka 7).
7 Provjera očitanja
Otvorite Devices → [Wattpilot] → Last measurements:
Tekstualni opis ove slike
Snimka zaslona stranice uređaja Reduxi s karticama Last measurements (odabrana), Analyze, Archive, Details. Kartica Control type: preklopnik s Auto (odabrano, tirkizno), Manual, Off (crno); vremenska oznaka 14. 10. 2026 19:00:57. Kartica Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (bez vrijednosti, jedinica A). Kartica Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Kartica Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Kartica Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Svaka vrijednost ima vremensku oznaku 14. 10. 2026 oko 19:01. Pokazivač miša nalazi se gore desno.
| Vrijednost | Značenje |
|---|---|
| Control type |
Auto = upravlja Reduxi strategija · Manual · Off
|
| Current L1 / L2 / L3 | Struja punjenja po fazi |
| Max. current per phase | Maksimalna struja punjača (npr. 32 A) |
| Active power / Max. active power | Trenutna snaga punjenja i maksimalna snaga (npr. 22.1 kW) |
| Import active energy / session | Ukupna napunjena energija i energija trenutne sesije |
| Communication error | Mora biti OFF
|
| State name | Trenutno stanje punjača, npr. AVAILABLE kada nijedan automobil nije spojen |
✓ Sažetak
Priprema (točke 1–3): Wattpilot i Reduxi Controller u istoj mreži, Controller s fiksnom IP adresom, serijski broj uređaja Wattpilot pri ruci.
Aplikacija Wattpilot (točka 4): uključite OCPP1.6J, protokol WS, host = IP uređaja Controller, putanja /ocpp/1.6/json/, “SN zur URL hinzufügen” uključeno (obavezno).
Dodavanje u Reduxi (točke 5–6): EV charger · OCPP 1.6 - JSON, device identifier = serijski broj, connector 1, AC.
Puštanje u rad (točka 7): aplikacija prikazuje “Connected”, Reduxi prikazuje vrijednosti uživo i communication error OFF.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Status u aplikaciji ostaje “Started” / “Not connected” | Provjerite je li “SN zur URL hinzufügen” uključeno, zatim host (IP uređaja Controller), protokol WS (ne WSS), putanju /ocpp/1.6/json/ te jesu li oba uređaja u istoj mreži. |
| Aplikacija prikazuje “Connected”, ali Reduxi ne prikazuje podatke | Device identifier u Reduxiju mora točno odgovarati serijskom broju na kraju URL-a (npr. 91099800). “SN zur URL hinzufügen” mora biti uključeno. |
| Veza se gubi nakon ponovnog pokretanja routera | Controller je dobio novu IP adresu. Rezervirajte fiksnu IP adresu u routeru i ažurirajte host u aplikaciji. |
| Neželjeno ponašanje punjenja kada je Controller offline | Postavite Fallback current u izborniku OCPP u aplikaciji (pogledajte Točka 4.3). |
| Upravljanje opterećenjem smanjuje pogrešnu fazu | Provjerite dodjelu faza u aplikaciji i u Reduxiju (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Automobil ne počinje s punjenjem | OCPP aktivira upravljanje pristupom – provjerite je li Allow new charging session = Always u Reduxiju. |
