Kako povezati EV punjač (OCPP 1.6J) s uređajem Reduxi Controller
Opći vodič za povezivanje bilo kojeg zidnog punjača kompatibilnog s OCPP 1.6J s uređajem Reduxi Controller, kako bi Controller mogao nadzirati i upravljati punjenjem prema viškovima FN elektrane i upravljanju opterećenjem.
1 Tehnička dokumentacija
OCPP (Open Charge Point Protocol) otvoreni je protokol, neovisan o proizvođaču, između EV punjača i sustava za upravljanje. U ovoj postavi Reduxi Controller djeluje kao lokalni OCPP poslužitelj (središnji sustav), a punjač se spaja na njega kao punjačka točka (charge point) – nije potrebna nikakva cloud usluga. Na ovaj se način može povezati svaki punjač koji podržava OCPP 1.6J (JSON preko WebSocketa) i dopušta slobodno podesivu adresu poslužitelja.
Dokumenti proizvođača:
- OCPP priručnik vašeg punjača – gdje se OCPP uključuje, koja polja postoje (URL poslužitelja, charge point ID, sigurnosni profil) i koje se OCPP poruke podržavaju
- Open Charge Alliance – specifikacija OCPP 1.6: openchargealliance.org
2 Potrebna oprema
- EV punjač kompatibilan s OCPP 1.6J, instaliran i pušten u rad od strane kvalificiranog električara
- Punjač spojen na istu lokalnu mrežu kao Reduxi Controller (Wi‑Fi ili LAN preko routera)
- Pristup OCPP postavkama punjača – aplikacija proizvođača, lokalno web sučelje ili instalaterski alat
- Reduxi Controller sa statičnom IP adresom i odgovarajućom IP rezervacijom u routeru (npr.
192.168.31.73, pogledajte Točka 3.3) – adresa se prikazuje i u Reduxi Configuratoru kao Controller OCPP JSON 1.6 URL kada dodajete uređaj - Charge point ID punjača (često serijski broj – prikazan u aplikaciji, web sučelju ili na natpisnoj pločici)
- Prijenosno računalo ili tablet s pristupom internetu za Reduxi Configurator
3 Pregled sustava i mreža
Punjač otvara WebSocket vezu prema uređaju Reduxi Controller i predstavlja se svojim charge point ID-om. Controller dodjeljuje vezu uređaju s istim identifikatorom uređaja, zatim čita mjerenja i šalje ograničenja punjenja.
3.1 Kako funkcionira OCPP komunikacija
OCPP je push protokol: vezu uspostavlja punjač – ne Controller. Punjač (OCPP klijent) otvara trajnu WebSocket vezu prema uređaju Reduxi Controller (OCPP poslužitelj) i drži je otvorenom. Sve poruke u oba smjera zatim idu preko te jedne veze: punjač sam šalje svoj status i vrijednosti brojila, a Controller istim kanalom šalje natrag svoja ograničenja punjenja.
| Smjer | Poruke | Svrha |
|---|---|---|
| Punjač → Controller | BootNotification, Heartbeat | Registracija nakon pokretanja i održavanje veze aktivnom |
| Punjač → Controller | StatusNotification, MeterValues, Start/StopTransaction | Stanje punjača, struje, snaga i energija – šalje ih punjač u vlastitom intervalu |
| Controller → Punjač | SetChargingProfile | Ograničenje struje punjenja prema višku FN elektrane i upravljanju opterećenjem |
| Controller → Punjač | TriggerMessage, RemoteStart/Stop | Zahtjev za trenutne vrijednosti, pokretanje ili zaustavljanje punjenja |
3.2 Adrese i URL
| Komponenta | Uloga | Adresa / postavka |
|---|---|---|
| Reduxi Controller | OCPP poslužitelj (središnji sustav) | ws://<Controller IP>/ocpp/1.6/json |
| EV punjač | OCPP klijent (punjačka točka) | Spaja se na gornji URL + svoj charge point ID |
| Puni URL koji koristi punjač | – | ws://192.168.31.73/ocpp/1.6/json/<Charge point ID> |
ws:// (nešifrirano, samo lokalna mreža). Neki punjači dopuštaju samo wss:// ili zahtijevaju certifikat/sigurnosni profil – oni se ne mogu lokalno spojiti na Controller. Odaberite WS, sigurnosni profil 0 ili None ako je ponuđeno.3.3 Statična IP adresa za Controller + rezervacija u routeru
Budući da se punjač uvijek spaja na fiksnu adresu, Reduxi Controller treba IP adresu koja se nikad ne mijenja. Učinite oboje od sljedećeg – statična IP adresa zadržava adresu na uređaju Controller, a rezervacija sprječava router da istu adresu dodijeli drugom uređaju:
192.168.31.73. Controller se prepoznaje prema svojoj MAC adresi – ako koristi LAN i Wi‑Fi, rezervirajte adresu za sučelje koje je stvarno spojeno.
3.4 Veza s vanjskim OCPP backendom – Controller kao proxy
Većina punjača može se spojiti samo na jedan OCPP backend. Ako je uz Reduxi i dalje potreban backend – npr. operater punjačkih točaka (CPO) za naplatu i RFID ili cloud proizvođača – Reduxi Controller djeluje kao proxy: punjač se spaja samo na Controller, a Controller prosljeđuje OCPP komunikaciju vanjskom backendu i vraća njegove odgovore punjaču.
- Na punjaču: unesite samo URL uređaja Reduxi Controller (pogledajte Točka 4.2) – ne adresu backenda.
- U Reduxiju: unesite URL backenda (te korisničko ime / lozinku, ako ih backend zahtijeva) u polja Forward communication uređaja (pogledajte Točka 6.2). Koristite URL točno onako kako ga je dao operater backenda.
- Upravljanje ostaje lokalno: struju punjenja postavlja Reduxi Controller u lokalnoj mreži – punjenje viškom FN elektrane i upravljanje opterećenjem rade i ako internetska veza ili backend nisu dostupni.
- Bez vanjskog backenda: ostavite polja Forward communication praznima.
4 Konfiguracija OCPP-a na punjaču
Nazivi izbornika razlikuju se među proizvođačima. Koraci u nastavku opisuju postavke koje treba svaki OCPP 1.6J punjač – potražite odgovarajuća polja u aplikaciji ili web sučelju svog punjača (često pod Network, Backend, Connectivity ili OCPP).
4.1 Uključivanje OCPP 1.6J
4.2 Postavke OCPP poslužitelja
Unesite sljedeće vrijednosti. Ovisno o punjaču, adresa se unosi kao jedan cijeli URL ili podijeljena u više polja:
| Polje (tipični nazivi) | Vrijednost |
|---|---|
| Server URL / Central system URL / Backend URL |
ws://192.168.31.73/ocpp/1.6/json/ (IP uređaja Controller) |
| ili podijeljeno: Protokol · Host · Port · Putanja |
WS · IP uređaja Controller · 80 · /ocpp/1.6/json/
|
| Charge point ID / Charge box identity / Station ID | Jedinstveni ID, obično serijski broj, npr. CP123456
|
| Append ID to URL / Add SN to URL | On – ako punjač nudi ovu opciju |
| Username / Password (Basic Auth) | prazno |
| Security profile / TLS / Certificate | None / 0
|
ws://192.168.31.73/ocpp/1.6/json/CP123456. Neki punjači ID dodaju automatski (opcija “Append ID to URL”), drugi očekuju cijeli URL zajedno s ID-om. Pazite da se ID pojavljuje točno jednom – inače Controller ne može dodijeliti vezu.Spremite postavke. URL uređaja Controller prikazan je i u Reduxi Configuratoru (pogledajte Točka 6.2).
4.3 Dodatne OCPP opcije
| Opcija | Preporuka |
|---|---|
| Fallback current / Failsafe current | Struja punjenja koja se koristi ako se OCPP veza s uređajem Controller izgubi. Postavite vrijednost koja je sigurna za kućni priključak. |
| Authorization / RFID / Free charging | Mnogi punjači s OCPP-om aktiviraju upravljanje pristupom. Dopustite besplatno punjenje na punjaču ili postavite Allow new charging session = Always u Reduxiju (pogledajte Točka 6.2). |
| Phase assignment / Phase rotation | Dodjela faza punjača fazama mreže. Mora odgovarati ožičenju kako bi upravljanje opterećenjem smanjilo ispravnu fazu. |
| MeterValues interval / Heartbeat | Ostavite zadano; ako je ponuđeno, prikladan je interval MeterValues od 10–60 s. |
| Other backends / cloud | Većina punjača podržava samo jedan OCPP backend. Ako je cloud backend i dalje potreban, umjesto toga koristite opciju Forward communication u Reduxiju – Controller tada djeluje kao proxy (pogledajte Točka 3.4). |
5 Prijava u Reduxi web sučelje
Reduxi Configurator može se otvoriti daljinski putem tunelske veze u aplikaciji Reduxi ili lokalno u web pregledniku u istoj mreži. Oba načina vode na isto web sučelje.
Tekstualni opis ove slike

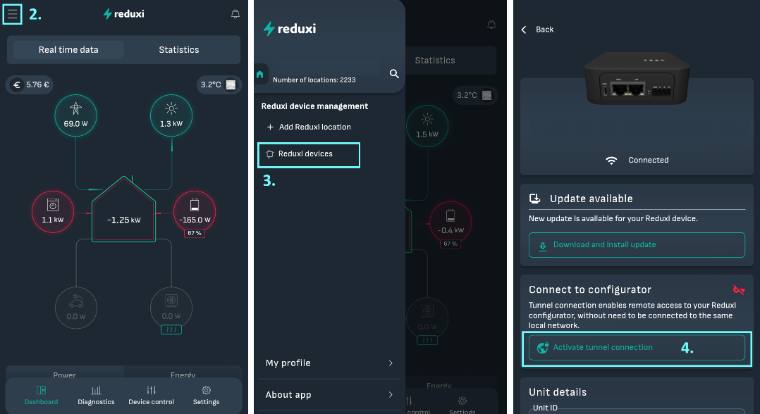

Tri zaslona telefona s aplikacijom Reduxi jedan pored drugog (tamna tema) s cijan istaknutim dijelovima i brojčanim oznakama. Zaslon 1 (oznaka 2.): nadzorna ploča s ikonom izbornika (hamburger) gore lijevo istaknutom cijan okvirom, logotip reduxi, ikona zvona; kartice "Real time data" (odabrana) i "Statistics"; oznake "€ 5.76 €" i "3.2°C"; dijagram toka energije s vrijednostima 69.0 W (dalekovod), 1.3 kW (sunce), 1.1 kW (perilica rublja, crveni obrub), -165.0 W (baterija, crveni obrub, 67 %), kuća -1.25 kW i dva zasivljena kruga s 0.0 W; donje kartice Power i Energy; donja navigacija Dashboard, Diagnostics, Device control, Settings. Zaslon 2 (oznaka 3.): bočni izbornik s logotipom reduxi, "Number of locations: 2233", naslov "Reduxi device management", stavke "+ Add Reduxi location" i "Reduxi devices" (istaknuto cijan okvirom i oznakom 3.) te pri dnu "My profile" i "About app"; nadzorna ploča je zatamnjena iza njega. Zaslon 3 (oznaka 4.): stranica uređaja s "Back", fotografijom uređaja Reduxi Controller, statusom "Connected"; kartica "Update available": "New update is available for your Reduxi device." s gumbom "Download and install update"; kartica "Connect to configurator" s crvenom precrtanom ikonom: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." i gumbom "Activate tunnel connection" (istaknuto cijan okvirom i oznakom 4.); ispod početak kartice "Unit details" s "Unit ID".
Tekstualni opis ove slike
Dvije snimke zaslona jedna pored druge, s cijan okvirima i brojčanim oznakama. Lijevo (oznaka 5.): stranica uređaja u aplikaciji Reduxi, tamna tema. "Back" gore lijevo; fotografija crnog uređaja Reduxi Controller sprijeda; status "Connected" s ikonom Wi-Fi-ja. Kartica "Update available": "New update is available for your Reduxi device." i gumb "Download and install update". Kartica "Connect to configurator" s ikonom ključa: "Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network." i gumb "Open configurator" (istaknut cijan okvirom i oznakom 5.). Ispod, početak kartice "Unit details" s poljem "Unit ID". Desno (oznaka 6.): Reduxi Configurator otvoren u aplikaciji, zaglavlje "Tunnel connection" sa strelicom za povratak i ikonom osvježavanja. Lijeva traka ikona (munja, ikona čipa odabrana, munja, grafikon, zupčanik). Stranica "Home" sa zelenom ikonom veze. Bijeli baner: "New patch available. Click here to apply." s X. Vrijeme 09:12:56. Dijagram toka energije: Grid (ikona dalekovoda) 0.000 kW; Solar (ikona sunca) 1.700 kW; kuća u sredini 1.700 kW; ikona perilice rublja 0.900 kW (lijevo); ikona baterije na 67 % (desno) s 0.000 kW i 0.800 kW; EV charger (ikona automobila, dolje lijevo) i HVAC (dolje desno), svaki s crticom; crna oznaka "Energy manager" pri dnu.
http://192.168.31.73) ili http://reduxi.local.admin · Lozinka: admin (tvornička postavka).Tekstualni opis ove slike

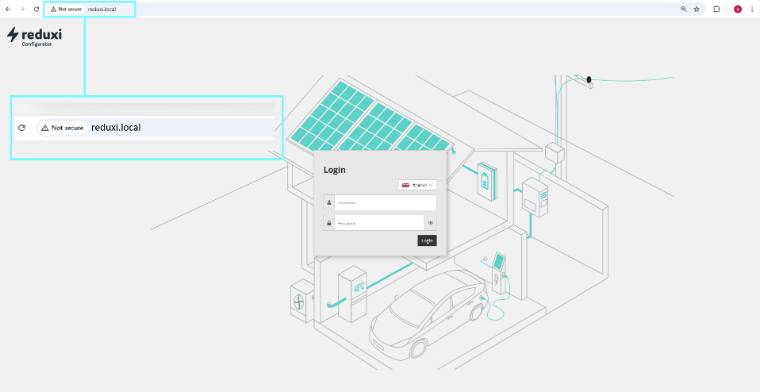

Snimka zaslona prozora preglednika (alatna traka u stilu Chromea) sa stranicom za prijavu u Reduxi Configurator. Adresna traka prikazuje upozorenje "Not secure" i adresu "reduxi.local"; istaknuta je cijan okvirom i povećana u drugom cijan okviru koji prikazuje "Not secure" i "reduxi.local". Stranica: logotip reduxi Configurator gore lijevo; pozadinska linijska ilustracija kuće sa solarnim panelima, zidnom kutijom, EV punjačem i automobilom. U sredini okvir za prijavu naslovljen "Login" s odabirom jezika (zastava, English), poljem za korisničko ime (sitan tekst rezerviranog mjesta), poljem za lozinku s ikonom oka i crnim gumbom "Login".
Tekstualni opis ove slike

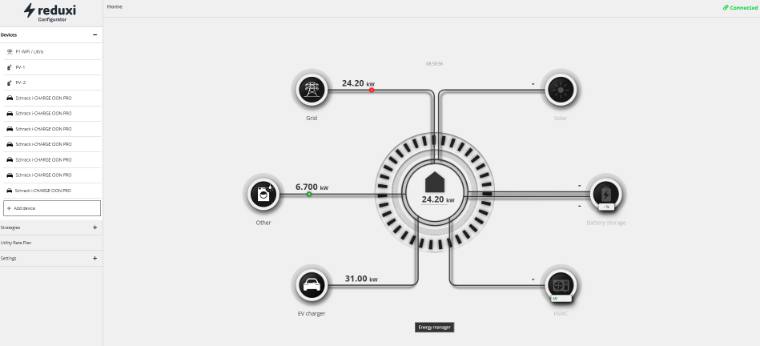

Snimka zaslona početne stranice Reduxi Configuratora (logotip reduxi Configurator gore lijevo, naslov stranice "Home", zeleni status "Connected" gore desno). Lijeva bočna traka: "Devices" (proširen) sa stavkama: "P1-WiFi / Ultra", "PV-1", "PV-2", zatim šest stavki s ikonom automobila sa sitnim nazivima (završavaju s "i-CHARGE CION PRO"), zatim gumb "+ Add device". Ispod: "Strategies" (plus), "Utility Rate Plan" (sitan tekst), "Settings" (plus). Glavno područje: dijagram toka energije s kućom u sredini koja prikazuje 24.20 kW. Grid (ikona dalekovoda) 24.20 kW s crvenom točkom na liniji; Solar (zasivljeno, crtica); Other (lijevo) 6.700 kW sa zelenom točkom; Battery storage (zasivljeno, crtice); EV charger (ikona automobila, dolje lijevo) 31.00 kW; HVAC (zasivljeno, dolje desno). Crna oznaka "Energy manager" pri dnu.
ws://<Controller IP>/ocpp/1.6/json.6 Dodavanje punjača u Reduxi
6.1 Osnovne postavke
Tekstualni opis ove slike

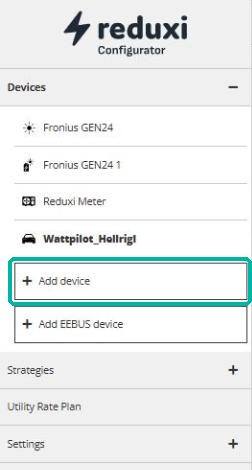

Snimka zaslona lijevog izbornika Reduxi Configuratora. Gore: logotip reduxi Configurator. Odjeljak "Devices" (proširen, znak minus) sa stavkama: "Fronius GEN24" (ikona sunca), "Fronius GEN24 1" (ikona uređaja), "Reduxi Meter" (ikona brojila), "Wattpilot" (ikona automobila, podebljano). Ispod: gumb "+ Add device" istaknut zelenim okvirom i drugi gumb "+ Add EEBUS device". Zatim "Strategies" (znak plus), "Utility Rate Plan", "Settings" (znak plus).
Tekstualni opis ove slike

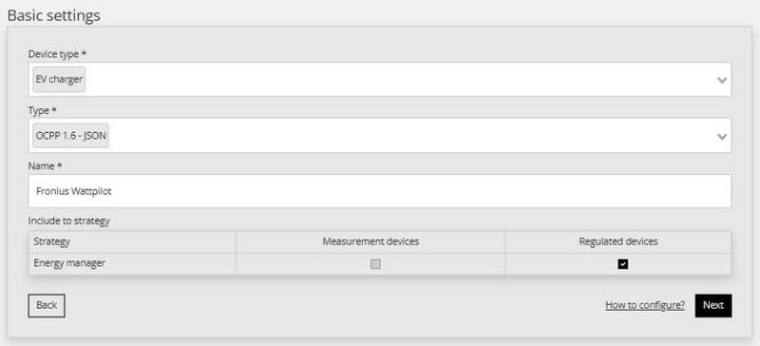

Snimka zaslona koraka "Basic settings" u Reduxi Configuratoru pri dodavanju EV punjača. Polja (označena zvjezdicom): Device type: EV charger (padajući izbornik); Type: OCPP 1.6 - JSON (padajući izbornik); Name: Fronius Wattpilot (tekstualno polje). Odjeljak "Include to strategy" s tablicom: stupci Strategy, Measurement devices, Regulated devices; redak "Energy manager": potvrdni okvir Measurement devices nije označen (zasivljen), potvrdni okvir Regulated devices označen. Gumbi: "Back" (lijevo), poveznica "How to configure?" i crni gumb "Next" (desno).
6.2 Postavke komunikacije
| Polje | Vrijednost |
|---|---|
| Device identifier | Charge point ID punjača – točno ID na kraju OCPP URL-a (razlikuje velika i mala slova) |
| Connector |
1 (za punjače s dva izlaza: 1 ili 2, jedan Reduxi uređaj po priključku) |
| Charger type |
AC (ili DC za DC punjače) |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current | Auto detect from EVSE ili Manual override s osiguračem, npr. 32 A (22 kW) ili 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | prazno – potrebno samo ako se paralelno koristi vanjski OCPP backend: URL backenda i, ako je potrebno, korisničko ime / lozinka (pogledajte Točka 3.4) |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | samo za čitanje, npr. ws://192.168.31.73/ocpp/1.6/json – to je adresa koja se unosi na punjaču (pogledajte Točka 4.2) |
Tekstualni opis ove slike
Snimka zaslona koraka "Communication channel and device configuration" u Reduxi Configuratoru za OCPP punjač (odrezano pri dnu). Polja: Device identifier *: 91099800; Connector *: 1 (padajući izbornik); Charger type *: AC (padajući izbornik); Energy counter: Default (padajući izbornik); Allocate power to EVSE when EV is not connected to EVSE: Default (padajući izbornik); Per phase max. current *: Manual override (padajući izbornik); Per phase max. current manual override: 32, s malom napomenom "In effect when manual override is selected"; sljedeća oznaka "Forward communication to backend OCPP server" (odrezano).
Provjerite vrijednosti i kliknite Done da biste spremili uređaj.
Tekstualni opis ove slike
Snimka zaslona donjeg dijela obrasca postavki uređaja u Reduxi Configuratoru (sivo, odrezano pri vrhu). Polja: "Forward measurements to backend OCPP server once every": prazan padajući izbornik; "Allow new charging session": Always (padajući izbornik); "Controller OCPP JSON 1.6 URL": ws://192.168.31.73/ocpp/1.6/json. Pokazivač miša vidljiv je iznad polja URL-a. Gumbi pri dnu: "Back" (lijevo), poveznica "How to configure?" i crni gumb "Done" (desno).
6.3 Testiranje komunikacije
Kod OCPP-a se punjač sam spaja na Controller – IP adresa punjača nije potrebna. Ponovno otvorite uređaj (Devices → [Charger] → Details) i kliknite Test communication dolje desno.
Tekstualni opis ove slike

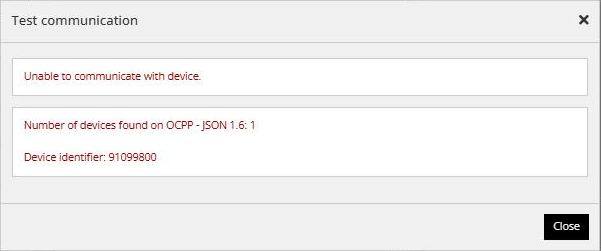

Snimka zaslona dijaloškog okvira naslovljenog "Test communication" sa zatvaranjem X gore desno. Prvi okvir s crvenim tekstom: "Unable to communicate with device." Drugi okvir s crvenim tekstom: "Number of devices found on OCPP - JSON 1.6: 1" i "Device identifier: 91099800". Crni gumb "Close" dolje desno.
- 1Number of devices found on OCPP – JSON 1.6 pokazuje koliko je punjača spojeno na Controller putem OCPP-a.
- 2Device identifier mora prikazivati charge point ID vašeg punjača. Ako se ne pojavi, punjač nije spojen – provjerite OCPP postavke (pogledajte Točka 4.2).
- 3Na punjaču bi status OCPP-a / backenda trebao prikazivati Connected ili Accepted.
- 4Završna provjera: vrijednosti uživo i Communication error = OFF (pogledajte Točka 7).
7 Provjera očitanja
Otvorite Devices → [Charger] → Last measurements:
Tekstualni opis ove slike
Snimka zaslona stranice uređaja u Reduxi Configuratoru, kartica "Last measurements" (odabrana); ostale kartice: Analyze, Archive, Details. Okvir Control type: gumbi Auto (zelen, odabran), Manual, Off (crni), s vremenskom oznakom (14.10.2026, sitno). Okvir Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint: prazna vrijednost, jedinica A. Okvir Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Okvir Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Okvir Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Svaka vrijednost ima malu vremensku oznaku s datumom i vremenom (14.10.2026).
| Vrijednost | Značenje |
|---|---|
| Control type |
Auto = upravlja Reduxi strategija · Manual · Off
|
| Current L1 / L2 / L3 | Struja punjenja po fazi |
| Max. current per phase | Maksimalna struja punjača (npr. 32 A) |
| Active power / Max. active power | Trenutna snaga punjenja i maksimalna snaga (npr. 22 kW) |
| Import active energy / session | Ukupna napunjena energija i energija trenutne sesije |
| Communication error | Mora biti OFF
|
| State name | Trenutno OCPP stanje punjača, npr. AVAILABLE, PREPARING, CHARGING, SUSPENDEDEV
|
✓ Sažetak
Priprema (točke 1–3): punjač s OCPP 1.6J, punjač i Reduxi Controller u istoj mreži, Controller sa statičnom IP adresom + IP rezervacijom u routeru, vanjski backend (ako postoji) preusmjeren preko Reduxija, charge point ID pri ruci.
Punjač (točka 4): uključite OCPP 1.6J, protokol WS, URL poslužitelja ws://<Controller IP>/ocpp/1.6/json/ + charge point ID, bez autentifikacije / TLS-a.
Dodavanje u Reduxi (točke 5–6): EV charger · OCPP 1.6 - JSON, device identifier = charge point ID, connector 1, AC, allow new charging session = Always.
Puštanje u rad (točka 7): punjač prikazuje backend kao spojen, Reduxi prikazuje vrijednosti uživo i communication error OFF.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Punjač se ne spaja / status ostaje “Not connected” | Provjerite URL poslužitelja (IP uređaja Controller, putanja /ocpp/1.6/json/), protokol WS (ne WSS), port 80, bez TLS-a / sigurnosnog profila te jesu li oba uređaja u istoj mreži. |
| Punjač je spojen, ali Reduxi ne prikazuje podatke | Device identifier u Reduxiju mora točno odgovarati charge point ID-u na kraju URL-a (razlikuje velika i mala slova). Provjerite da ID nije izostavljen niti dodan dvaput. |
Punjač nudi samo wss:// ili zahtijeva certifikat |
Lokalna veza s uređajem Controller nije moguća. Provjerite postoji li ažuriranje firmwarea ili postavka za nešifrirani OCPP. |
| Veza se gubi nakon ponovnog pokretanja routera | Controller je dobio novu IP adresu. Postavite statičnu IP adresu na uređaju Controller, rezervirajte je u routeru (pogledajte Točka 3.3) i ažurirajte URL poslužitelja na punjaču. |
| Neželjeno ponašanje punjenja kada je Controller offline | Postavite fallback / failsafe struju na punjaču (pogledajte Točka 4.3). |
| Automobil ne počinje s punjenjem | OCPP često aktivira upravljanje pristupom – postavite Allow new charging session = Always u Reduxiju ili uključite besplatno punjenje na punjaču. |
| Struja punjenja se ne smanjuje | Punjač mora podržavati SmartCharging (SetChargingProfile). Provjerite OCPP dokumentaciju punjača i verziju firmwarea. |
| Upravljanje opterećenjem smanjuje pogrešnu fazu | Provjerite dodjelu faza na punjaču i u Reduxiju (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| Vanjski backend (CPO / cloud) ne prima podatke | Punjač mora biti spojen samo na Reduxi. Unesite URL backenda i vjerodajnice u Reduxiju pod Forward communication (pogledajte Točka 3.4). |
| OCPP je spojen, ali upravljanje ili očitanja ne rade ispravno | Moguća je prilagodba OCPP protokola specifična za proizvođača – obratite se Reduxi podršci na support@reduxi.zendesk.eu (pogledajte napomenu u nastavku). |
