Kako povezati hibridni inverter FOX ESS G-Max C&I s uređajem Reduxi Controller
Povežite hibridni inverter FOX ESS G-Max C&I s uređajem Reduxi Controller putem Modbus TCP/IP, aktivirajte daljinsko upravljanje na inverteru i dodajte ga u Configurator.
Tekstualni opis ove slike

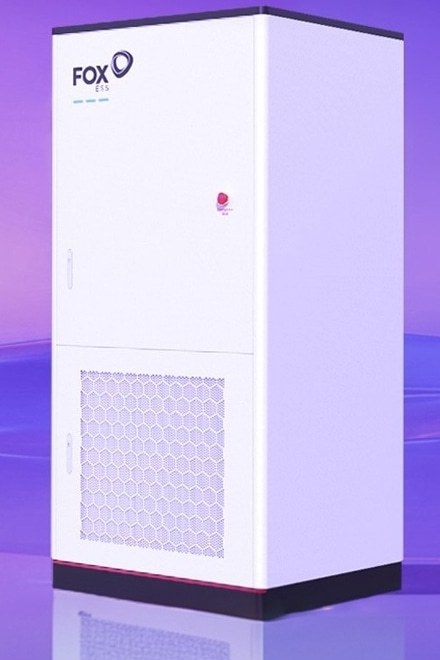

Fotografija (render proizvoda) visokog bijelog ormara, viđenog pod kutom na ljubičastoj gradijentnoj pozadini s reflektirajućim podom. Logotip 'FOX ESS' otisnut je gore lijevo na prednjim vratima, s tri kratke cijan crtice ispod. Mali crveni okrugli gumb ili oznaka s sitnim tekstom nalazi se desno na gornjim vratima. Donji dio prednje strane ima ventilacijsku rešetku sa šesterokutnim uzorkom i tamno postolje. Oba vrata imaju malu okomitu ručku na lijevom rubu.
1 Tehnička dokumentacija
FOX ESS G-Max je C&I hibridni inverter. Reduxi Controller komunicira s njim putem lokalne mreže preko Modbus TCP/IP, čita mjerene vrijednosti i šalje naredbe Reduxi strategija. Postavke na inverteru izvode se izravno na njegovu sučelju.
Dokumenti proizvođača:
- Web-stranica tvrtke FOX ESS – informacije o proizvodu i kontakt (web, EN)
- Preuzimanja tvrtke FOX ESS – podatkovni listovi, priručnici i ostali dokumenti (web, EN)
2 Potrebna oprema
- Reduxi Controller (instaliran i online)
- Hibridni inverter FOX ESS G-Max, pušten u rad
- LAN veza invertera s istom mrežom kao Reduxi Controller (router ili switch)
- Pristup sučelju invertera za promjenu mrežnih postavki i načina upravljanja
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pregled sustava i ožičenje
Reduxi Controller i inverter komuniciraju putem lokalne mreže. Dodatni gateway nije potreban. Router također povezuje sustav s internetom.
Tekstualni opis ove slike

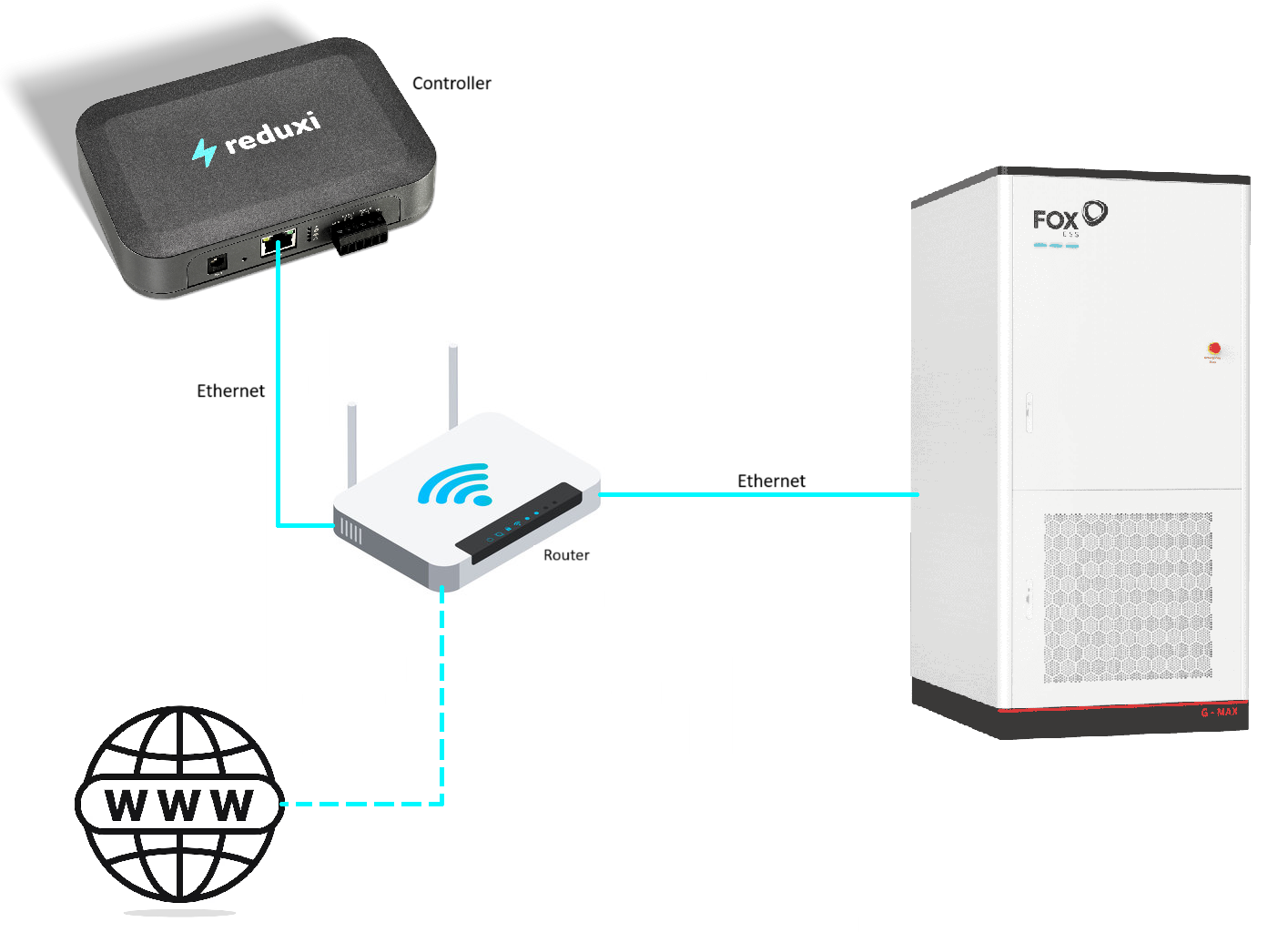

Dijagram mrežne veze. Gore lijevo: Reduxi kontroler (tamnosivi okvir s logotipom reduxi, oznaka 'Controller'), s Ethernet kabelom (cijan linija, oznaka 'Ethernet') koji ide dolje do Wi-Fi routera (oznaka 'Router'). Od routera druga cijan linija s oznakom 'Ethernet' ide desno do visokog bijelog ormara s logotipom FOX ESS i oznakom G-MAX (FOX ESS G-Max). Od routera isprekidana cijan linija ide dolje do ikone globusa s tekstom 'WWW' dolje lijevo (internet).
| Veza | Od | To | Napomena |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Ista mreža kao inverter |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Port 502, statična IP adresa |
| LAN | Router | Internet | Potreban za Reduxi Cloud i aplikaciju |
4 Konfiguracija invertera
Prije nego što se Reduxi može spojiti, potrebne su dvije postavke na inverteru. Obje se izvode izravno na sučelju invertera.
4.1 Postavljanje statičke IP adrese
Tekstualni opis ove slike

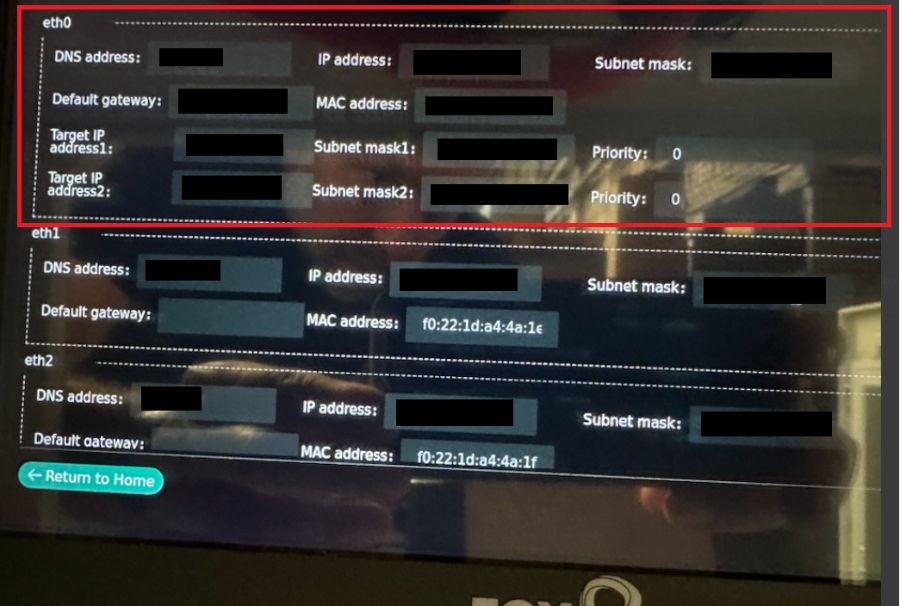

Fotografija tamnog zaslona osjetljivog na dodir uređaja FOX ESS G-Max (logotip 'FOX' djelomično vidljiv pri dnu) koji prikazuje stranicu mrežnih postavki s odsjajima na staklu. Tri bloka: eth0 (označen crvenim pravokutnikom), eth1 i eth2. Polja eth0: DNS address (prekriveno crnom bojom), IP address (prekriveno crnom bojom), Subnet mask (prekriveno crnom bojom), Default gateway (prekriveno crnom bojom), MAC address (prekriveno crnom bojom), Target IP address1 (prekriveno crnom bojom), Subnet mask1 (prekriveno crnom bojom), Priority: 0, Target IP address2 (prekriveno crnom bojom), Subnet mask2 (prekriveno crnom bojom), Priority: 0. Polja eth1: DNS address (prekriveno crnom bojom), IP address (prekriveno crnom bojom), Subnet mask (prekriveno crnom bojom), Default gateway (prazno), MAC address: f0:22:1d:a4:4a:1(zadnji znak odrezan). Polja eth2: DNS address (prekriveno crnom bojom), IP address (prekriveno crnom bojom), Subnet mask (prekriveno crnom bojom), Default gateway (prazno), MAC address: f0:22:1d:a4:4a:1f. Tirkizni gumb 'Return to Home' nalazi se dolje lijevo.
4.2 Aktivacija daljinskog upravljanja
5 Prijava u Reduxi web sučelje
Uređaj se dodaje u Configuratoru, web sučelju uređaja Reduxi Controller. Ne dodaje se u samoj aplikaciji Reduxi niti u Reduxi Cloudu. Možete ga otvoriti na dva načina:
Preporučeno
http://reduxi.local.Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
reduxi.app) otvorite lokaciju, zatim Manage location → OEM devices → Activate tunnel connection, potvrdite s OK i pričekajte oko 30 sekundi. Zatim kliknite Go to controller. Configurator se otvara u novoj kartici bez lozinke.http://reduxi.local. IP adresa nalazi se na popisu uređaja u routeru ili u aplikaciji pod Reduxi devices.admin · Lozinka admin (tvornička postavka). Ako je promijenjena tijekom instalacije, koristite tu lozinku. To nije lozinka vašeg Reduxi računa.Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Ovo biste trebali vidjeti:
Tekstualni opis ove slike
Snimka zaslona početne stranice Reduxi Configuratora. Lijevi izbornik s logotipom reduxi Configurator; odjeljak Devices (proširen) sa stavkama Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 i P1 WiFi / Ultra, zatim gumbi Add device i Add EEBUS device; ispod: Strategies (+), Utility Rate Plan, Settings (+). Gornja traka: naslov Home, zelena ikona veze i zelena ikona oblaka s desne strane. Glavno područje: vrijeme 14:53:27 i dijagram toka energije s kućom u sredini koja prikazuje 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW i 3.700 kW, EV charger (crtica) i HVAC (crtica). Sitni tekst podnožja dolje desno.
admin nije vaš Reduxi račun. reduxi.local radi samo u istoj mreži kao kontroler.6 Dodavanje uređaja u Reduxi
Prvo otvorite Configurator, pogledajte Točka 5. Uređaj se dodaje čarobnjakom u dva koraka.
6.1 Osnovne postavke
FOX ESS G-Max. Označite strategije u kojima inverter treba sudjelovati, zatim kliknite Next.Tekstualni opis ove slike
Snimka zaslona popisa uređaja u lijevom izborniku Reduxi Configuratora. Naslov 'Devices'. Retci, odozgo prema dolje (svaki s malom, jedva vidljivom ikonom): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Ispod popisa dva gumba: '+ Add device', označen crvenim pravokutnikom, i '+ Add EEBUS device'.
Tekstualni opis ove slike

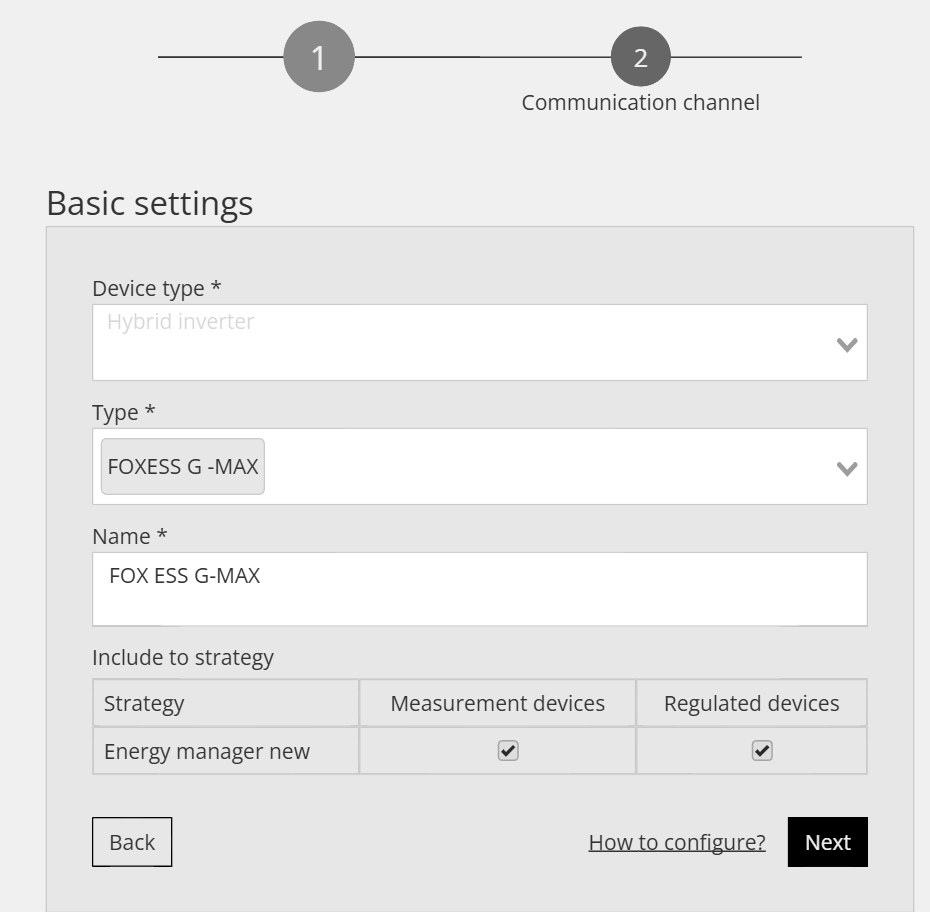

Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, 'Basic settings'. Pokazatelj koraka pri vrhu: korak 1 i korak 2 (krug 2 s oznakom 'Communication channel'). Device type *: Hybrid inverter (zasivljen tekst). Type *: FOXESS G -MAX (odabrana oznaka). Name *: FOX ESS G-MAX. Tablica 'Include to strategy' sa stupcima Strategy, Measurement devices, Regulated devices; redak 'Energy manager new': oba potvrdna okvira označena. Gumbi: Back (lijevo), poveznica 'How to configure?' i Next (desno, crni).
6.2 Postavke komunikacije
Drugi korak postavlja komunikacijski kanal za Modbus TCP/IP između uređaja Reduxi Controller i invertera.
| Parametar | Vrijednost |
|---|---|
| Veza | TCP/IP |
| IP | IP adresa uređaja FOX ESS G-Max (statična adresa iz Točka 4.1). Scan for IP može je potražiti u mreži. |
| Port |
502 (zadano) |
| Extended IP recovery | Ostavite uključeno (zadano) |
| Modbus unit ID | Isti ID kao što je postavljen na inverteru (zadano 1) |
| Rated power of inverter | Prema inverteru (zadano 100 kW) |
| Is electricity meter installed? / Is PV installed? | Postavite prema svom sustavu (oba su prema zadanim postavkama uključena) |
Tekstualni opis ove slike

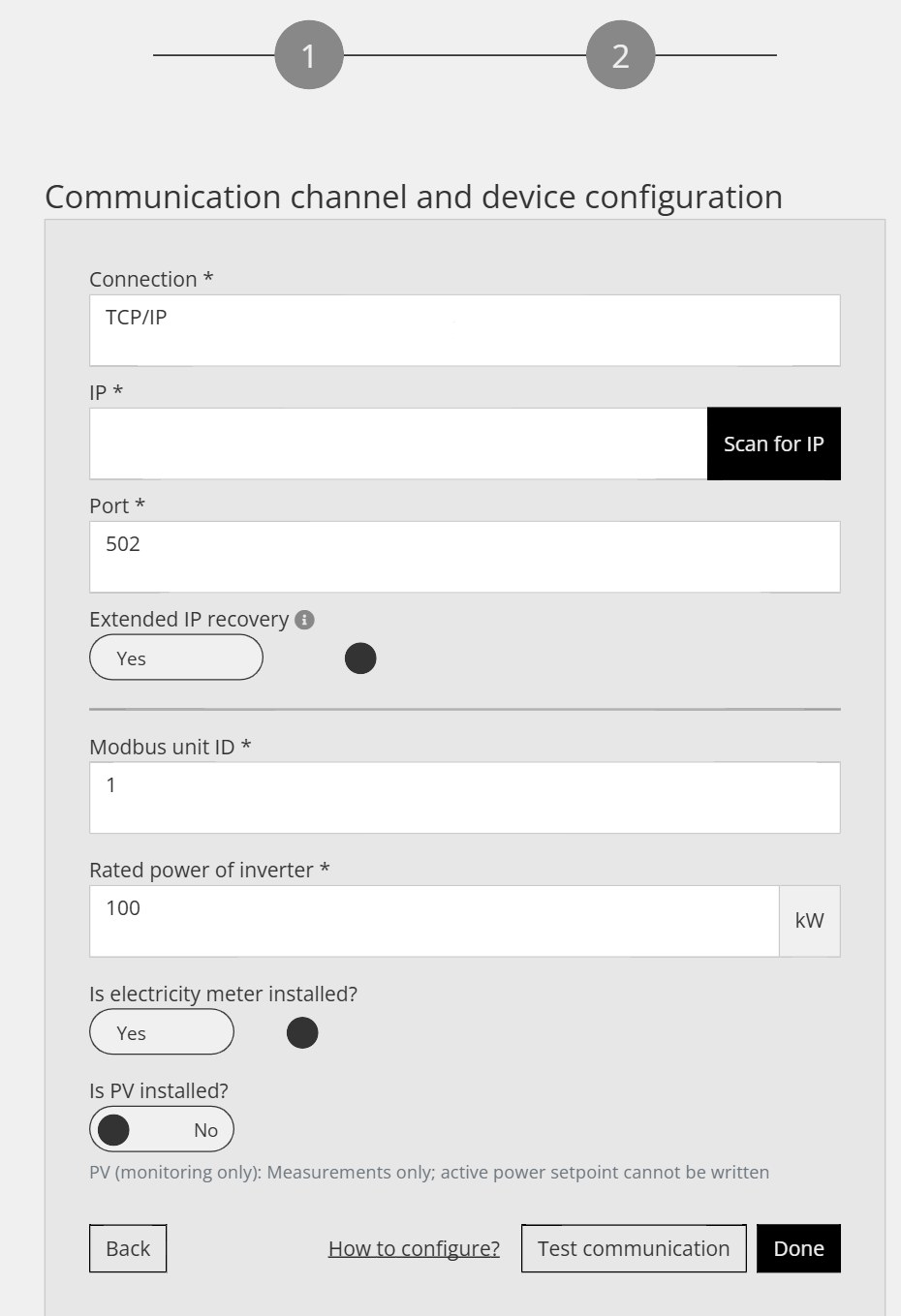

Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 2 od 2 (dva numerirana kruga pri vrhu, krug 2 je trenutni korak). Naslov odjeljka: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: prazno, s crnim gumbom 'Scan for IP'. Port *: 502. Extended IP recovery (s ikonom informacije): prekidač Yes (uključen). Modbus unit ID *: 1. Rated power of inverter *: 100, jedinica kW. Is electricity meter installed?: prekidač Yes (uključen). Is PV installed?: prekidač No (isključen); napomena: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Gumbi pri dnu: Back (lijevo), poveznica 'How to configure?', Test communication i Done (crni).
6.3 Testiranje komunikacije
Kliknite Test communication pri dnu čarobnjaka. Jednom provjerava Modbus TCP/IP vezu i ništa ne sprema. Ako je rezultat u redu, kliknite Done. Samo Done stvara uređaj.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira Test communication u Reduxi Configuratoru (zatvaranje X gore desno, tamni gumb Close dolje desno). Zeleni tekst u bijelom okviru: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Dodatni parametri: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (djelomično odrezano na slici); PV_POWER_ACTIVE_MAX: 0.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira 'Test communication' u Reduxi Configuratoru sa zatvaranjem X gore desno i crnim gumbom 'Close' dolje desno. Tekst crvenom bojom: 'Unable to communicate with device.' Okvir s detaljima crvenom bojom: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Zatim: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' i '--- 192.0.2.10 ping statistics ---' i '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Provjera očitanja
7.1 Provjera očitanja
Otvorite Devices → FOX ESS G-Max → Last measurements. Vrijednosti pokazuju komunicira li inverter ispravno.
Tekstualni opis ove slike
Snimka zaslona stranice 'Last measurements' uređaja u Reduxi Configuratoru. Kartice: Last measurements (aktivna), Analyze, Archive. Gore desno: padajući izbornik osvježavanja 'Without refreshing' i gumb za osvježavanje. Kartica 'Control type': gumbi Auto (svijetlozeleni) i Manual (tamni, odabran); vremenska oznaka 14. 03. 2025 12:49:13. Sve vrijednosti u nastavku imaju vremensku oznaku 14. 03. 2025 12:49:01 osim ako je drukčije navedeno. Kartica PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: prazno (jedinica kW); enumeration.PV_STATE_NAME: CONNECTED. Kartica Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Kartica Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Kartica Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Kartica Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: prazno (kW); Grid export active power limit: prazno (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Kartica Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (vremenska oznaka 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Ponašanje upravljanja
Za upravljanje Reduxi strategijama otvorite Devices → FOX ESS G-Max u Reduxi Configuratoru i postavite način upravljanja na AUTO. Tek tada naredbe strategija utječu na bateriju.
Kako biste smanjili troškove energije uz dinamične cijene i tarife, definirajte strategiju kako je opisano u Strategije za Reduxi kontroler. Nakon što je uređaj dodan, možete ga pratiti i upravljati njime u aplikaciji Reduxi.
✓ Sažetak
Priprema (točke 1–3): Provjerite informacije proizvođača, spojite Reduxi Controller i inverter na istu mrežu i zabilježite IP adresu invertera.
FOX ESS G-Max (točka 4): Postavite statičku IP adresu i aktivirajte daljinsko upravljanje na inverteru.
Dodavanje u Reduxi (točke 5–6): Otvorite Configurator, dodajte Hybrid inverter tipa FOX ESS G-Max, unesite IP, port 502, unit ID i nazivnu snagu, pokrenite Test communication i kliknite Done.
Puštanje u rad (točka 7): Provjerite posljednja mjerenja i postavite način upravljanja na AUTO kako bi strategije mogle upravljati baterijom.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite je li IP adresa u Reduxiju trenutna adresa invertera, je li port 502 i odgovara li unit ID inverteru (zadano 1). Kontroler i inverter moraju biti u istoj mreži, a daljinsko upravljanje mora biti aktivno na inverteru (Točka 4.2). |
| Uređaj postaje offline nakon nekog vremena ili nakon ponovnog pokretanja routera | IP adresa invertera vjerojatno se promijenila. Postavite statičku IP adresu na inverteru ili DHCP rezervaciju u routeru (Točka 4.1) i unesite novu adresu u Reduxi. |
| Naredbe strategija ne utječu na bateriju | Postavite način upravljanja uređaja na AUTO u Configuratoru (Točka 7.2) i provjerite je li daljinsko upravljanje aktivno na inverteru. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ondje ne radi. |
reduxi.local se ne učitava |
Niste u istoj mreži. Koristite IP adresu ili tunel. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP, port 1502 i unit ID 71 te je li Modbus uključen na inverteru. |
