Kako povezati EV punjače ETREL INCH Pro i Core s uređajem Reduxi Controller
Povežite punjač Etrel INCH Pro ili INCH Core s uređajem Reduxi Controller putem Wi‑Fi mreže pomoću OCPP 1.6 JSON i dodajte ga u Configurator.
Tekstualni opis ove slike

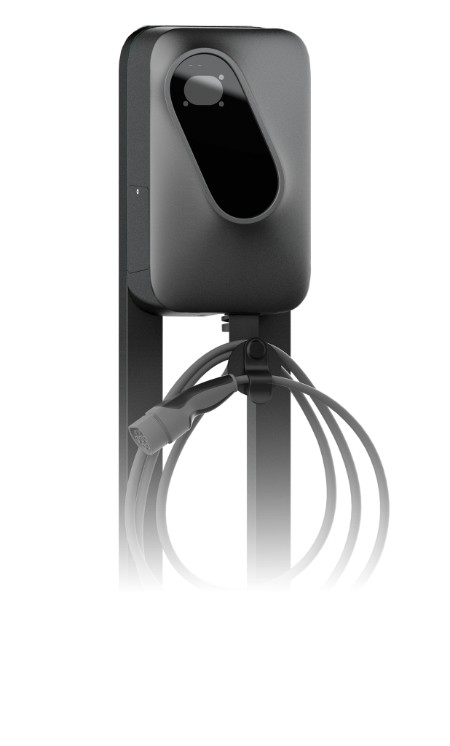

Fotografija zidnog EV punjača na tamnosivom stupu, prikazanog na bijeloj pozadini. Kućište je tamnosivo, zaobljenog pravokutnog prednjeg dijela, s crnom ovalnom staklenom pločom i malim svijetlosivim područjem indikatora pri vrhu. Kabel za punjenje s priključkom smotan je u petlje na držaču ispod kućišta. Donji dio slike prelazi u bijelo. Tekst nije vidljiv.
1 Tehnička dokumentacija
Punjači Etrel INCH Pro i INCH Core povezuju se s Reduxijem putem Wi‑Fi mreže protokolom OCPP 1.6 (JSON). Punjač se spaja kao klijent na OCPP poslužitelj uređaja Reduxi Controller. U punjaču unosite URL poslužitelja koji generira kontroler, a u Reduxiju unosite identitet punjačke točke (charge point identity) punjača.
Dokumenti proizvođača:
- Web-stranica tvrtke Etrel – informacije o proizvodu i kontakt (web, EN)
- Preuzimanja tvrtke Etrel – podatkovni listovi, priručnici i ostali dokumenti (web, EN)
2 Potrebna oprema
- Reduxi Controller (instaliran i online)
- Punjač Etrel INCH Pro ili INCH Core, instaliran i povezan s vašom Wi‑Fi mrežom
- Punjač i Reduxi Controller u istoj mreži
- INCH Pro: računalo s web-preglednikom. INCH Core: pametni telefon s aplikacijom INCH Core
- Administratorski pristup punjaču (pogledajte napomenu u nastavku)
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Pregled sustava i ožičenje
Punjač i Reduxi Controller komuniciraju putem lokalne mreže. Punjač se spaja na vašu Wi‑Fi mrežu i uspostavlja OCPP vezu s kontrolerom.
| Veza | Od | To | Napomena |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Ista mreža kao punjač |
| Wi‑Fi | Punjač Etrel INCH | Router | Potrebno prije nego što se mogu podesiti OCPP postavke |
| OCPP 1.6 JSON | Punjač Etrel INCH (klijent) | Reduxi Controller (poslužitelj) | URL poslužitelja generira kontroler, pogledajte Točka 6.2 |
4 Konfiguracija punjača
4.1 INCH Pro: OCPP postavke u pregledniku
Kada se punjač spoji na vašu Wi‑Fi mrežu, možete ga otvoriti izravno: unesite IP adresu punjača u preglednik (primjer: 192.168.1.250) i prijavite se administratorskim pristupom punjača.
Tekstualni opis ove slike
Snimka zaslona web sučelja punjača ETREL, tamna tema. Zaglavlje s ikonom izbornika i logotipom ETREL. Lijevi izbornik: Dashboard, Configuration, Diagnostics, Reporting. Glavno područje, popis sklopivih odjeljaka: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). Odjeljak Connectivity označen je plavim pravokutnikom, a plava strelica iz područja lijevog izbornika pokazuje na njega.
Tekstualni opis ove slike

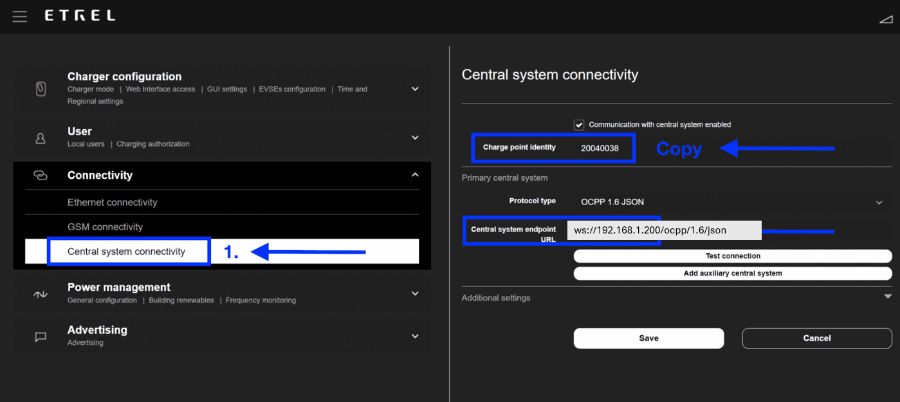

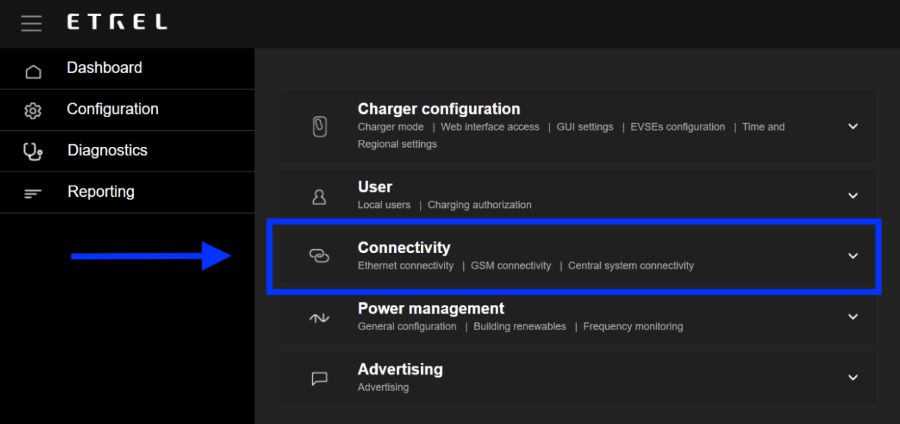

Snimka zaslona web sučelja punjača ETREL, tamna tema, stranica Central system connectivity. Lijevo: odjeljci izbornika Charger configuration, User, Connectivity (proširen, sa stavkama Ethernet connectivity, GSM connectivity i Central system connectivity), Power management, Advertising. Stavka Central system connectivity istaknuta je plavim okvirom s plavom oznakom 1. i strelicom koja pokazuje na nju. Desni panel: naslov Central system connectivity; označen potvrdni okvir Communication with central system enabled; Charge point identity: 20040038, u plavom okviru, s plavim tekstom Copy i strelicom koja pokazuje na polje; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, u plavom okviru; gumbi Test connection i Add auxiliary central system; sklopljen odjeljak Additional settings; gumbi Save i Cancel.
4.2 INCH Core: pristupna lozinka u aplikaciji
Punjač INCH Core stvara vlastitu pristupnu točku. Za postavljanje treba skinuti prednji poklopac punjača, nakon čega se pristupna točka stvara automatski. Spojite punjač na svoju Wi‑Fi mrežu kako je opisano u dokumentaciji tvrtke Etrel (pogledajte stranicu podrške tvrtke Etrel u Točka 1).
Aplikacija INCH Core dostupna je za Android (Google Play) i iOS (App Store).
Tekstualni opis ove slike
Ikona aplikacije INCH Core: bijeli zaobljeni kvadrat s crnim konturnim crtežom ovalnog oblika unutar zaobljenog kvadratnog okvira i zelenim znakom plus dolje desno.
Tekstualni opis ove slike

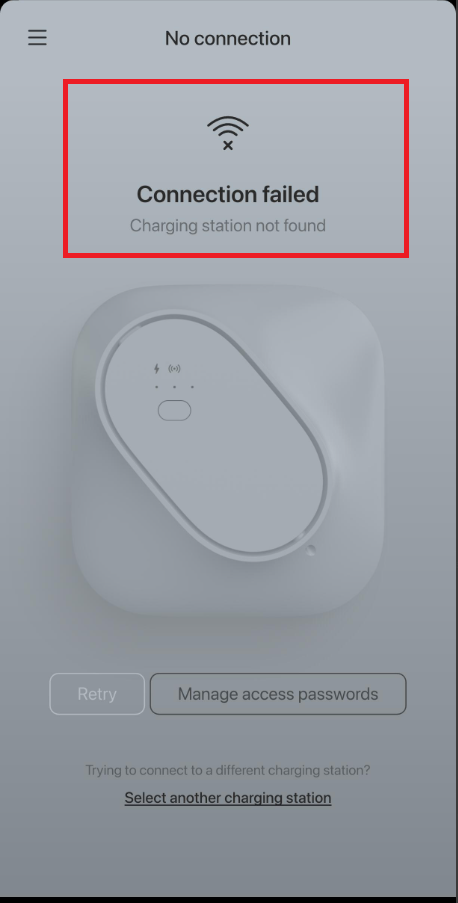

Snimka zaslona mobilne aplikacije (aplikacija INCH Core), zasivljen izgled. Gornja traka: ikona izbornika (tri crte) s lijeve strane, naslov No connection. Crveni pravokutnik označava blok poruke: ikona Wi-Fi-ja s križićem, podebljani tekst Connection failed, sivi tekst Charging station not found. Ispod: izblijedjela slika zaobljene četvrtaste punionice s ovalnom prednjom pločom, simbolom munje, simbolom bežične veze i malim gumbom. Donji dio: dva gumba, Retry (izblijedio) i Manage access passwords; zatim tekst Trying to connect to a different charging station? i podcrtana poveznica Select another charging station.
Tekstualni opis ove slike

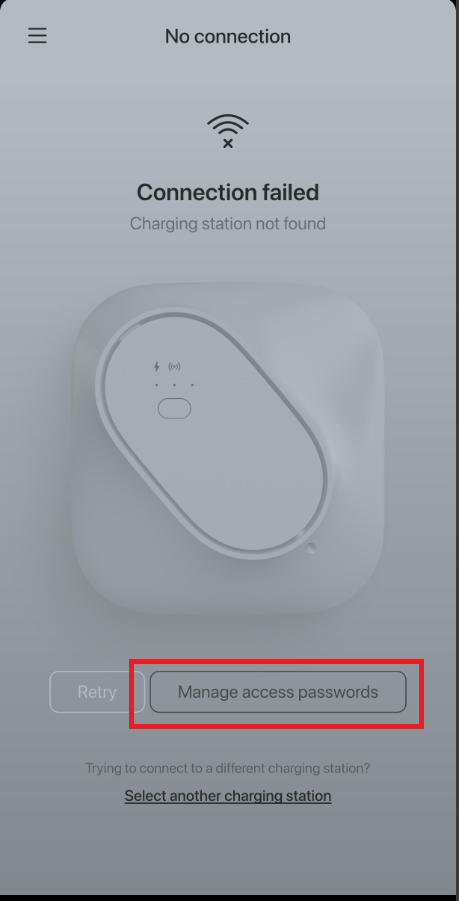

Snimka zaslona mobilne aplikacije (aplikacija INCH Core), zasivljen izgled. Gornja traka: ikona izbornika (tri crte) s lijeve strane, naslov No connection. Ispod: ikona Wi-Fi-ja s križićem, podebljani tekst Connection failed, sivi tekst Charging station not found. Ispod toga izblijedjela slika zaobljene četvrtaste punionice s ovalnom prednjom pločom, simbolom munje, simbolom bežične veze i malim gumbom. Donji dio: dva gumba, Retry (izblijedio) i Manage access passwords; gumb Manage access passwords označen je crvenim pravokutnikom. Ispod: tekst Trying to connect to a different charging station? i podcrtana poveznica Select another charging station.
Tekstualni opis ove slike

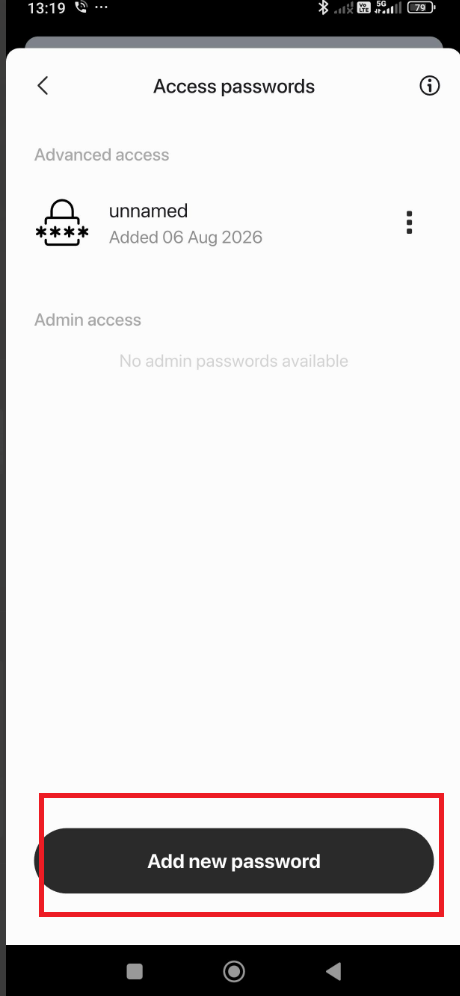

Snimka zaslona telefona s aplikacijom INCH Core, panel Access passwords. Statusna traka pri vrhu: vrijeme 13:19, ikona Bluetootha, ikone signala i baterija 79. Zaglavlje panela: strelica za povratak, naslov Access passwords, ikona informacije. Odjeljak Advanced access: jedan unos s ikonom lokota koji prikazuje ****, naziv unnamed, tekst Added 06 Aug 2026 i izbornik s tri točke. Odjeljak Admin access: tekst No admin passwords available. Pri dnu tamni zaobljeni gumb Add new password, označen crvenim pravokutnikom, i Androidova navigacijska traka (kvadrat, krug, trokut za povratak).
5 Prijava u Reduxi web sučelje
Uređaj se dodaje u Configuratoru, web sučelju uređaja Reduxi Controller. Ne dodaje se u samoj aplikaciji Reduxi niti u Reduxi Cloudu. Možete ga otvoriti na dva načina:
Preporučeno
http://reduxi.local.Tekstualni opis ove slike
Tri snimke zaslona telefona s aplikacijom Reduxi jedna pored druge, tamna tema, sa svijetloplavim oznakama i brojevima koraka. Lijevo: nadzorna ploča s ikonom izbornika označenom svijetloplavim okvirom i oznakom 2.; logotip reduxi; ikona zvona; kartice Real time data i Statistics; cijena 5.76 EUR i temperatura 3.2 C; tok energije s mrežom 69.0 W, solarom 1.3 kW, kućom -1.25 kW, perilicom rublja 1.1 kW, baterijom -165.0 W s 67 % i dva neaktivna kruga s 0.0 W; donje kartice Dashboard, Diagnostics, Device control, Settings. Sredina: bočni izbornik s logotipom reduxi, Number of locations: 2233, ikonom pretraživanja, naslovom Reduxi device management, stavkama Add Reduxi location i Reduxi devices (označeno svijetloplavim okvirom i oznakom 3.) te pri dnu My profile i About app. Desno: stranica uređaja s poveznicom Back, slikom crnog Reduxi uređaja, statusom Connected, karticom Update available (New update is available for your Reduxi device., gumb Download and install update), karticom Connect to configurator s crvenom ikonom ključa i tekstom Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., gumbom Activate tunnel connection (označen svijetloplavim okvirom i oznakom 4.) te karticom Unit details s poljem Unit ID (odrezano).
Tekstualni opis ove slike
Dvije snimke zaslona telefona jedna pored druge, obje sa svijetloplavim okvirima i brojevima koraka. Lijevo (tamnoplavi zaslon aplikacije Reduxi): poveznica Back; slika crnog Reduxi uređaja s dva Ethernet priključka i priključnom stezaljkom; status Connected s ikonom Wi-Fi-ja; kartica Update available s tekstom New update is available for your Reduxi device. i gumbom Download and install update; kartica Connect to configurator (ikona ključa) s tekstom Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. i gumbom Open configurator, u svijetloplavom okviru s oznakom 5.; ispod nje kartica Unit details s poljem Unit ID (odrezano pri dnu). Desno (oznaka 6., u svijetloplavom okviru): web stranica s gornjom trakom Tunnel connection (strelica za povratak i ikona osvježavanja), lijevom trakom ikona (munja, ikona čipa uređaja odabrana, munja, stupčasti grafikon, zupčanik), naslovom stranice Home sa zelenom ikonom veze, porukom New patch available. Click here to apply. sa zatvaranjem X, vremenom 09:12:56 i dijagramom toka energije: ikona dalekovoda mreža 0.000 kW, ikona sunca 1.700 kW, u sredini kuća 1.700 kW, ikona perilice rublja 0.900 kW, ikona baterije 67 % s 0.000 kW i 0.800 kW, ikona automobila i ikona toplinske pumpe, svaka s crticom. Ispod dijagrama tamna oznaka Energy manager.
reduxi.app) otvorite lokaciju, zatim Manage location → OEM devices → Activate tunnel connection, potvrdite s OK i pričekajte oko 30 sekundi. Zatim kliknite Go to controller. Configurator se otvara u novoj kartici bez lozinke.http://reduxi.local. IP adresa nalazi se na popisu uređaja u routeru ili u aplikaciji pod Reduxi devices.admin · Lozinka admin (tvornička postavka). Ako je promijenjena tijekom instalacije, koristite tu lozinku. To nije lozinka vašeg Reduxi računa.Tekstualni opis ove slike
Snimka zaslona prozora preglednika sa stranicom za prijavu u Reduxi Configurator. Adresna traka (označena svijetloplavim okvirom i povećana u drugom svijetloplavom okviru ispod) prikazuje upozorenje Not secure i adresu reduxi.local. Svijetloplava linija povezuje adresnu traku s povećanim okvirom. Na stranici je logotip reduxi Configurator gore lijevo i svijetlosiva linijska ilustracija kuće sa solarnim panelima na krovu, zidnom kutijom, električnim automobilom i punionicom. U sredini je dijaloški okvir Login s padajućim izbornikom jezika (English), poljem za korisničko ime s ikonom osobe, poljem za lozinku s ikonom lokota i ikonom oka te tamnim gumbom Login. Tekstovi rezerviranih mjesta u poljima vrlo su sitni.
Ovo biste trebali vidjeti:
Tekstualni opis ove slike
Snimka zaslona početne stranice Reduxi Configuratora. Lijevi izbornik s logotipom reduxi Configurator; odjeljak Devices (proširen) sa stavkama Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 i P1 WiFi / Ultra, zatim gumbi Add device i Add EEBUS device; ispod: Strategies (+), Utility Rate Plan, Settings (+). Gornja traka: naslov Home, zelena ikona veze i zelena ikona oblaka s desne strane. Glavno područje: vrijeme 14:53:27 i dijagram toka energije s kućom u sredini koja prikazuje 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW i 3.700 kW, EV charger (crtica) i HVAC (crtica). Sitni tekst podnožja dolje desno.
admin nije vaš Reduxi račun. reduxi.local radi samo u istoj mreži kao kontroler.6 Dodavanje uređaja u Reduxi
Prvo otvorite Configurator, pogledajte Točka 5. OCPP veza radi samo ako punjač i Reduxi koriste isti identitet i isti URL poslužitelja.
6.1 Osnovne postavke
Tekstualni opis ove slike
Snimka zaslona bočne trake Reduxi Configuratora. Zaglavlje: logotip reduxi Configurator. Odjeljak Devices (s ikonom minus) navodi: Iskraemeco AM550 (ikona dalekovoda) i dvije stavke s ikonama sunca bez vidljivih naziva. Pri dnu je gumb Add device sa znakom plus, označen cijan pravokutnikom.
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 1 Basic settings. Pokazatelj napretka s tri koraka: 1 Basic settings (aktivan, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov Basic settings. Polja: Device type *: prazan padajući izbornik; Type *: prazan padajući izbornik (zasivljen); Name *: prazno. Gumbi: Back (s obrubom) i Next (crni).
6.2 Postavke komunikacije
Drugi korak postavlja komunikacijski kanal za OCPP. Najprije unesite Device identifier, odnosno charge point identity koji ste kopirali s punjača (Točka 4.1). OCPP server URL generira Reduxi Controller i prikazuje se u komunikacijskom kanalu. Kopirajte ga u polje backend poslužitelja na punjaču. Primjer: ws://192.168.1.200/ocpp/1.6/json/
Tekstualni opis ove slike
Snimka zaslona čarobnjaka za dodavanje uređaja u Reduxi Configuratoru, korak 2 Communication channel (pokazatelj napretka: 1 Basic settings i 2 Communication channel aktivni, 3 Advanced settings sivo). Naslov: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (tekstualni kursor u polju); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, s napomenom In effect when manual override is selected; Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (zasivljeno polje samo za čitanje s ikonom kopiranja). Gumbi: Back, Test communication (označen svijetloplavim pravokutnikom) i Next (crni).
6.3 Testiranje komunikacije
Kliknite Test communication dolje desno u komunikacijskom kanalu. Jednom provjerava OCPP vezu i ništa ne sprema. Ako je rezultat u redu, kliknite Done. Samo Done stvara uređaj.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima obrasca Reduxi Configuratora na svijetlosivoj pozadini. Lijevo: gumb Back. Desno: gumb Test communication, označen svijetloplavim pravokutnikom, a pored njega crni gumb Done.
Tekstualni opis ove slike
Snimka zaslona obrasca Communication channel and device configuration u Reduxi Configuratoru. Polja: Connection *: TCP/IP (padajući izbornik); IP *: 192.168.50.243, s crnim gumbom Scan for IP; Port *: 502, s crnim gumbom Test port; Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno, crni). Gumb Done označen je svijetloplavim pravokutnikom.
Postoje tri moguća rezultata:
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira naslovljenog "Test communication" s gumbom za zatvaranje (x) gore desno, preko zatamnjenog obrasca. Zeleni tekst: "Successful readout from device". Vrijednosti: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Gumb dolje desno: Close.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira naslovljenog "Test communication" s gumbom za zatvaranje (x) gore desno, preko zatamnjenog obrasca. Prvi okvir: "Unable to communicate with device." Drugi okvir: "Number of devices found on OCPP - JSON 1.6: 1" i "Device identifier: GaroCS-43A4DB2076B80". Gumb dolje desno: Close. Iza dijaloškog okvira zatamnjeni obrazac prikazuje oznake "Energy counter" pri vrhu i "Forward communication to backend OCPP server" pri dnu.
Tekstualni opis ove slike
Snimka zaslona dijaloškog okvira naslovljenog "Test communication" s gumbom za zatvaranje (x) gore desno, prikazanog preko zatamnjene stranice. Prvi okvir: "Unable to communicate with device." Drugi okvir: "Number of devices found on OCPP - JSON 1.6: 0". Gumb dolje desno: Close.
7 Provjera očitanja
7.1 Provjera očitanja
Otvorite Devices → vaš punjač → Last measurements. Vrijednosti pokazuju komunicira li punjač ispravno.
Tekstualni opis ove slike
Snimka zaslona stranice s očitanjima punjača sa sivim panelima. Panel Control type: gumbi Auto (odabran, svijetloplav), Manual, Off, Boost; vremenska oznaka 02. 10. 2024 15:47:17. Panel Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Panel Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Panel Energy: Import active energy 5,104.5 kWh. Panel Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Pored svake vrijednosti nalazi se mala vremenska oznaka (02. 10. 2024, 15:47:17 ili 15:47:16 za Communication error).
7.2 Ponašanje upravljanja
Nakon što je punjač dodan, može sudjelovati u Reduxi strategijama koje ste označili u čarobnjaku, pogledajte Strategije za Reduxi kontroler. Punjač možete pratiti u aplikaciji Reduxi Cloud.
✓ Sažetak
Priprema (točke 1–3): Provjerite informacije proizvođača i spojite punjač na svoju Wi‑Fi mrežu. Punjač i Reduxi Controller moraju biti u istoj mreži.
Punjač Etrel (točka 4): Otvorite punjač (INCH Pro u pregledniku, INCH Core u aplikaciji), zalijepite URL Reduxi poslužitelja u polje backend poslužitelja i kopirajte charge point identity.
Dodavanje u Reduxi (točke 5–6): Otvorite Configurator, dodajte EV charger tipa OCPP 1.6 - JSON, unesite charge point identity kao identifikator uređaja, pokrenite Test communication i kliknite Done.
Puštanje u rad (točka 7): Provjerite posljednja mjerenja i odaberite strategije u kojima punjač treba sudjelovati.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Unable to communicate with device 1 | Identifikator uređaja u Reduxiju nije postavljen ili se razlikuje od charge point identity punjača. Ponovno kopirajte identitet s punjača (Točka 4.1) i unesite ga u komunikacijski kanal (Točka 6.2). |
| No device with OCPP 1.6 communication is found | Punjač ne dopire do OCPP poslužitelja kontrolera. Provjerite URL backend poslužitelja na punjaču (Točka 4.1), je li punjač na Wi‑Fi mreži te jesu li punjač i kontroler u istoj mreži. |
| Ne mogu se prijaviti na punjač | Administratorsko korisničko ime i lozinka skriveni su parametri koji se dostavljaju tijekom instalacije. Obratite se na support@reduxi.zendesk.com. |
| Punjač gubi vezu nakon ponovnog pokretanja routera | IP adresa uređaja Reduxi Controller vjerojatno se promijenila pa URL poslužitelja na punjaču više ne vrijedi. Koristite fiksnu IP adresu za kontroler i ažurirajte URL. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ondje ne radi. |
reduxi.local se ne učitava |
Niste u istoj mreži. Koristite IP adresu ili tunel. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP, port 1502 i unit ID 71 te je li Modbus uključen na inverteru. |
