1. Come collegare psichicamente Iskraemeco AM550 a Reduxi Converter?
La porta P1 si trova nell'angolo in alto a destra del contatore energetico AM550. Collegare il contatore Iskraemeco AM550 con il cavo RJ12 al convertitore Reduxi tramite la porta P1. Nella confezione del Reduxi Converter è incluso un cavo. Il LED verde dall'alto dovrebbe iniziare ad accendersi.
Ulteriori informazioni sul cavo. Il filo a doppino intrecciato con doppio isolamento deve essere collegato nel modo seguente: il primo filo del convertitore A è collegato al filo Reduxi A. Collegare l'altro filo dell'inverter B al filo Reduxi B. Collegare il cavo intrecciato (cavo schermato) a GND.
Nota. È possibile verificare se la connessione tra Iskraemeco AM550 e Reduxi Controller funziona senza chiavi. Riceverai informazioni sul funzionamento della comunicazione (ricezione dei dati). Se le chiavi non vengono inserite, i dati non possono essere convertiti in misurazioni, ma almeno è possibile verificare se la comunicazione fisica funziona. È possibile aggiungere le chiavi in un secondo momento tramite una connessione remota a Reduxi Controller.
La comunicazione non funziona. Prima di procedere al passaggio successivo, assicurarsi che la connessione fisica funzioni.
2. Ottenere il file XML con le chiavi
Se vogliamo che il controller Reduxi si connetta al contatore Iskraemeco AM550, è necessario procurarsi le chiavi utilizzate per la comunicazione.
Il primo passo è inviare un'e-mail al seguente indirizzo e-mail: support@reduxi.eu.
Esempio di contenuto e-mail:
Caro,
Per favore inviami la chiave per il contatore AM550 – numero di serie: 1680 xxxxxxxx
Figura 1: Numero di serie Iskraemeco – esempio.
Grazie,
Cordiali saluti!
3. Ottenere la chiave di cifratura a blocchi da XML
Dopo aver ottenuto l'XML, dobbiamo aprirlo con un editor di testo (consigliamo Notepad++ per il sistema operativo Windows). Ci sono molti markup nell'XML, quindi per prima cosa devi trovare» MeterRole«, che ha id=«103«, come mostrato nell'immagine qui sotto.
<MeterRole NodeName="IDIS_role" name="CIP" id="103">
<Master_key>DE35A2267193843FDF757AD9731605D8</Master_key>
<Global_encryption_unicast_key>QUI PUOI TROVARE Global_encryption_unicast_key </Global_encryption_unicast_key>
<Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key>
<Chiave di autenticazione>QUI PUOI TROVARE Chiave di autenticazione </Chiave di autenticazione>
</MeterRole>
Dopo aver trovato il MeterRole appropriato, cerchiamo Authentication_key e Global_encryption_unicast_key, dove copiamo il contenuto nei campi appropriati nel configuratore Reduxi, come mostrato nell'immagine sottostante.
3. Aggiungi il dispositivo a Reduxi Configurator
Innanzitutto, puoi accedere a Reduxi Configurator utilizzando Reduxi Configurator tramite il browser.
1. Fare clic su Aggiungi dispositivo
2. Inserisci le impostazioni di base
3. Seleziona il canale di comunicazione
4. Selezionare e accedere alla Configurazione dispositivo
Tipo di interfaccia: HLDC
Chiave di cifratura a blocchi = Global_encryption_unicast_key (si copia da XML-a)
Chiave di autenticazione = Authentication_key (si copia da XML-a)
Figura 2: Esempio di inserimento di chiavi XML in Reduxi Configurator.
5. Entra e seleziona Impostazioni avanzate

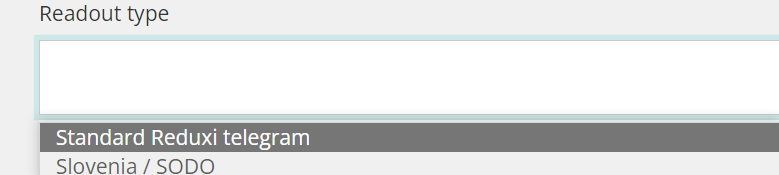

Infine, selezioniamo Tipo Redout = messaggio inviato dal contatore. Dipende da come è impostato il contatore. Solitamente l'impostazione appropriata è Slovenia/SODO, come mostrato nell'immagine sottostante.
Figura 3: Configurazione del tipo di lettura.
4. Come risolvere la comunicazione non funzionante tra Reduxi Controller e il contatore AM550?
Per risolvere la comunicazione non funzionante tra il contatore AM550 e il controller Reduxi, leggere la seguente procedura:
- Dopo aver completato la connessione fisica, verificare che il convertitore Reduxi am550 sia attivo. LED verde: l'alimentazione è attiva.
- Assicuriamoci che la comunicazione sia attiva. LED gialli sul convertitore: lampeggiano durante la trasmissione dei dati. Lo sfarfallio indica che la comunicazione funziona. Se la luce non lampeggia, c'è un problema nei collegamenti fisici.

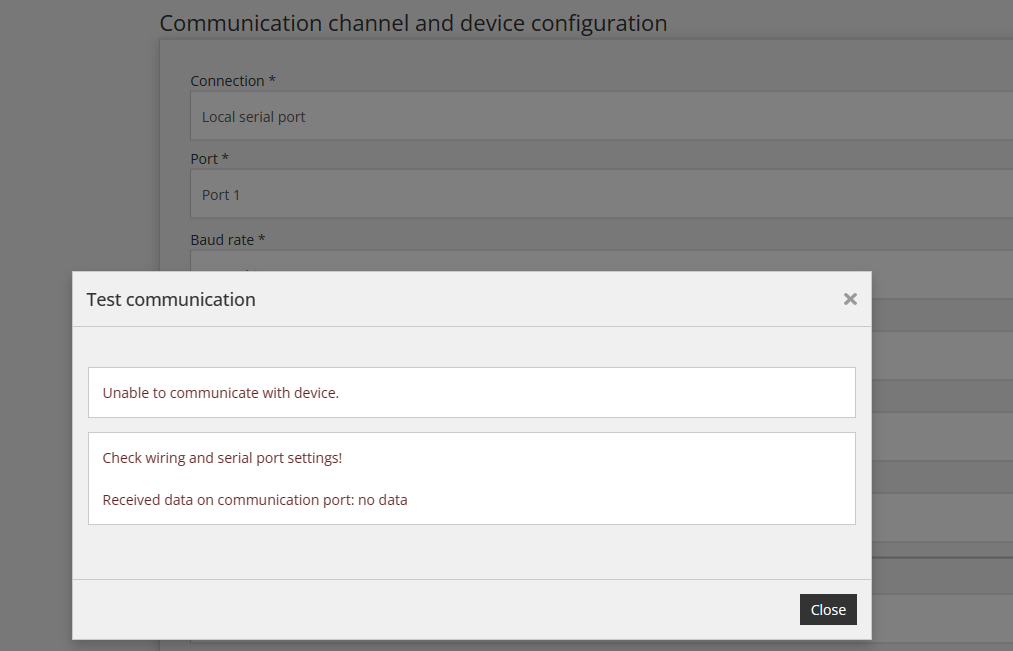

- Il passo successivo è aggiungere un dispositivo, il contatore AM550, in Reduxi Configurator. Dopo aver aggiunto il misuratore AM550 a Reduxi, fare clic sul pulsante "Test Comunicazione".
- Se la comunicazione funziona, cioè i dati vengono scambiati, ma i dati sono distorti, molto probabilmente il problema è dovuto alla scelta sbagliata dell'operatore. Reduxi può utilizzare la comunicazione per suggerire quale operatore è stato rilevato. È necessario cliccare più volte su "Test Communication" per ottenere il risultato desiderato. Un esempio della stampa sottostante è visibile nell'immagine.
