Come collegare il contatore di energia Iskraemeco AM550 al controller Reduxi
Collegare il contatore intelligente Iskraemeco AM550 al Reduxi Controller tramite la porta P1.
Descrizione testuale di questa immagine
Foto della parte superiore di uno smart meter Iskraemeco AM550 bianco, visto dal davanti e leggermente dall'alto. Stampati sull'involucro: logo 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' e '1 000 imp/kvarh', e '2G/4G' a sinistra. Un'etichetta con la legenda dei codici del display LCD in sloveno (ad es. 'Pomen stevilcnih oznak na LCD zaslonu' [significato dei codici numerici sul display LCD], 0.9.1 Cas [ora], 0.9.2 Datum [data], 1.8.T Delovna energija A+ [energia attiva A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 e 2.6.0 potenza massima, T = tarifa [tariffa]). In alto a destra dell'involucro un cerchio nero indica un piccolo fermo o copertura grigia con un simbolo sopra. Una vite e un sigillo con la dicitura '2020' si trovano a destra. La finestra del display è in basso, visibile in parte.
1 Apparecchiature necessarie
Servono i componenti seguenti:
- Contatore intelligente Iskraemeco AM550
- Reduxi Converter con il cavo RJ12 (incluso nella confezione)
- Reduxi Controller
- Il file XML con le chiavi del contatore (vedere Punto 3)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
2 Collegare fisicamente l'Iskraemeco AM550 al Reduxi Converter
La porta P1 si trova nell'angolo in alto a destra del contatore intelligente AM550. Collegare l'AM550 al Reduxi Converter tramite la porta P1 con il cavo RJ12. Il cavo è incluso nella confezione del Reduxi Converter. Il LED verde sulla parte superiore del convertitore inizia a illuminarsi.
Descrizione testuale di questa immagine
Foto della parte superiore di uno smart meter Iskraemeco AM550 bianco, visto dal davanti e leggermente dall'alto. Stampati sull'involucro: logo 'ISKRA', 'AM550', 'Made in EU 2020', '1 000 imp/kWh' e '1 000 imp/kvarh', e '2G/4G' a sinistra. Un'etichetta con la legenda dei codici del display LCD in sloveno (ad es. 'Pomen stevilcnih oznak na LCD zaslonu' [significato dei codici numerici sul display LCD], 0.9.1 Cas [ora], 0.9.2 Datum [data], 1.8.T Delovna energija A+ [energia attiva A+], 2.8.T Delovna energija A-, 3.8.T Jalova energija R+, 4.8.T Jalova energija R-, 1.6.0 e 2.6.0 potenza massima, T = tarifa [tariffa]). In alto a destra dell'involucro un cerchio nero indica un piccolo fermo o copertura grigia con un simbolo sopra. Una vite e un sigillo con la dicitura '2020' si trovano a destra. La finestra del display è in basso, visibile in parte.
Ulteriori informazioni sul cavo: collegare il filo a doppino intrecciato con doppio isolamento come segue. Collegare il primo filo (A) del convertitore al filo A di Reduxi. Collegare l'altro filo (B) al filo B di Reduxi. Collegare il cavo intrecciato (schermato) a GND.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator con davanti una finestra di dialogo 'Test communication'; la pagina sullo sfondo è attenuata. Visibili dietro la finestra: Connection *: Local serial port; Port *: Port 1; Baud rate *: (nascosto dalla finestra); gli altri campi sotto sono nascosti. Finestra 'Test communication' con una X di chiusura in alto a destra. Primo riquadro con testo rosso: 'Unable to communicate with device.' Secondo riquadro con testo rosso: 'Check wiring and serial port settings!' e 'Received data on communication port: no data'. Pulsante 'Close' (scuro) in basso a destra nella finestra.
Se la comunicazione non funziona, assicurarsi che il collegamento fisico funzioni prima di passare al passaggio successivo.
3 Ottenere le chiavi
Per collegare il Reduxi Controller all'Iskraemeco AM550 servono le chiavi usate per la comunicazione.
3.1 Richiedere il file XML con le chiavi
Inviare un'e-mail a support@reduxi.eu. Esempio di contenuto:
Gentile team,
Vi prego di inviarmi la chiave per il contatore AM550 – numero di serie: 1680 xxxxxxxx
Grazie,
Cordiali saluti!
Descrizione testuale di questa immagine
Foto di una parte dell'etichetta di un contatore, tagliata sul lato destro, con un'area bianca (vuota) a destra. Visibili: un codice a barre verticale a sinistra; le cifre 1680 stampate in verticale accanto al codice a barre, nella stessa posizione che la didascalia indica come inizio del numero di serie Iskraemeco; un logo quadrato scuro in alto; un codice QR in basso a destra dell'etichetta. Due aree dell'etichetta sono coperte da toppe bianche, una alta e stretta accanto al codice a barre e una quadrata sulla parte in basso a sinistra del codice QR. Cifre rimanenti.
3.2 Trovare la chiave di cifratura a blocchi e la chiave di autenticazione nel file XML
Aprire il file XML con un editor di testo. Si consiglia Notepad++ su Windows. L'XML contiene molti markup. Cercare prima MeterRole con id="103", come mostrato qui:
<MeterRole NodeName="IDIS_role" name="CIP" id="103"> <Master_key>DE35A2267193843FDF757AD9731605D8</Master_key> <Global_encryption_unicast_key>HERE YOU CAN FIND Global_encryption_unicast_key</Global_encryption_unicast_key> <Global_encryption_broadcast_key>4D6CC121548658396x</Global_encryption_broadcast_key> <Authentication_key>HERE YOU CAN FIND Authentication_key</Authentication_key> </MeterRole>In questo MeterRole cercare Authentication_key e Global_encryption_unicast_key. Copiarne il contenuto nei campi corrispondenti del Reduxi Configurator (vedere Punto 5, punto 5.2).
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere l'Iskraemeco AM550 a Reduxi
Seguire questi passaggi per aggiungere un nuovo contatore di energia o per modificarne uno esistente.
5.1 Impostazioni di base
Accedere al Reduxi Configurator (vedere punto 4) e fare clic su + Add device. Poi inserire le impostazioni di base:
- Device type:
Energy meter - Type:
Iskraemeco AM550 - Name: un nome a scelta
Descrizione testuale di questa immagine
Screenshot della pagina 'Basic settings' del Reduxi Configurator. Device type: Energy meter (menu a discesa). Type: Iskraemeco AM550 (menu a discesa). Name: Iskraemeco AM550 (campo di testo). Pulsanti: Back (in basso a sinistra), Next (in basso a destra, scuro).
5.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione, quindi inserire la configurazione del dispositivo:
| Parametro | Valore |
|---|---|
| Interface type | HLDC |
| Block cipher key |
Global_encryption_unicast_key, copiata dal file XML |
| Authentication key |
Authentication_key, copiata dal file XML |
Descrizione testuale di questa immagine

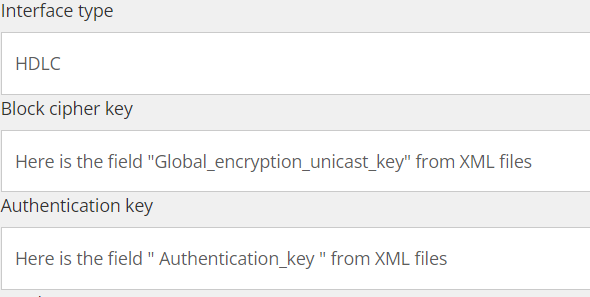

Screenshot di tre campi delle impostazioni di comunicazione del Reduxi Configurator, per l'inserimento delle chiavi dai file XML. Interface type: HDLC. Block cipher key: testo segnaposto 'Here is the field "Global_encryption_unicast_key" from XML files'. Authentication key: testo segnaposto 'Here is the field " Authentication_key " from XML files'. L'immagine è tagliata sotto il campo Authentication key.
5.3 Impostazioni avanzate
Infine selezionare Readout type. È il messaggio che il contatore invia. Dipende da come è impostato il contatore. Di solito l'impostazione corretta è Slovenia / SODO, come mostrato nell'immagine.
Descrizione testuale di questa immagine
Screenshot del campo 'Readout type' del Reduxi Configurator con il menu a discesa aperto. L'elenco mostra le opzioni 'Standard Reduxi telegram' (evidenziata in grigio, selezionata) e 'Slovenia / SODO'. L'immagine è tagliata a destra e in basso.
5.4 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. L'Iskraemeco AM550 viene letto una volta e non viene salvato nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, controllare i valori in Devices nel Reduxi Configurator come ulteriore verifica.
6.2 Utilizzare i dati del contatore in Reduxi
Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il Reduxi controller.
7 Risolvere i problemi di comunicazione
Se la comunicazione tra il Reduxi Controller e l'AM550 non funziona, seguire questa procedura:
Descrizione testuale di questa immagine
Screenshot del Reduxi Configurator con una finestra di dialogo 'Test communication' davanti a una pagina attenuata. Finestra (X di chiusura in alto a destra): primo riquadro 'Unable to communicate with device.' Secondo riquadro: 'Found possible readout type: SLOVENIA_ELEKTRO_MARIBOR'; 'Received values:' seguito da un elenco da 18/1 a 18/18, ciascuno con un valore (sono visibili solo i primi caratteri, ad es. 18/1: 0, 18/3: 1, 18/6: 1, 18/16: 0, 18/18: 0); poi 'Received data on communication port: 7ea'; una barra di scorrimento orizzontale scura; pulsante 'Close' in basso a destra. Pagina attenuata dietro la finestra: un interruttore con 'No', il testo 'Do not set (.) indication for energy import' (in parte nascosto), un campo 'L2 is connected.' con valore L2 e la sezione 'Communication channel' con Connection: Local serial port; Port: Port 1; Baud rate: 38400 bits/s; Data bits: 8; Stop bits: 1; Parity: None.
✓ Riepilogo
Preparazione (Punto 1): preparare l'AM550, il Reduxi Converter con cavo RJ12, il Reduxi Controller e un laptop.
Iskraemeco AM550 (Punti 2–3): collegare il convertitore alla porta P1. Richiedere il file XML a support@reduxi.eu e copiare le due chiavi.
Aggiunta a Reduxi (Punti 4–5): accedere all'interfaccia web di Reduxi. Aggiungere il contatore di energia, inserire le chiavi e il readout type ed eseguire Test communication.
Messa in servizio (Punti 6–7): controllare le ultime misurazioni. Se la comunicazione non riesce, seguire i passaggi di risoluzione dei problemi.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| La comunicazione non funziona | Controllare prima il collegamento fisico. Il LED verde deve essere acceso. I LED gialli lampeggiano quando vengono trasmessi dati. |
| I dati vengono ricevuti ma sono distorti | Il readout type è probabilmente errato. Fare clic più volte su Test communication. Reduxi suggerisce l'operatore rilevato. |
| Nessuna misurazione senza chiavi | Senza chiavi i dati non possono essere convertiti in misurazioni. Richiedere il file XML a support@reduxi.eu. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
