1. Panoramica teorica

Cominciamo con una panoramica teorica, che ci aiuterà a scegliere le impostazioni corrette nella strategia Reduxi. Nei calcoli sottostanti abbiamo un elenco della potenza massima disponibile sulla connessione trifase. Possiamo usare una formula semplice per la connessione monofase, P = U * I * cos φ, dove P è la potenza, U la tensione e I è la corrente. Impostiamo cos φ a una costante pari a 1 (consumatore ideale).

Ad esempio, 255 V * 20 A * 3 (tre fasi) = 15.300 W di potenza totale assorbita disponibile nella connessione trifase. Solitamente lo abbreviamo dicendo che abbiamo a disposizione 15,3 kW di potenza totale.

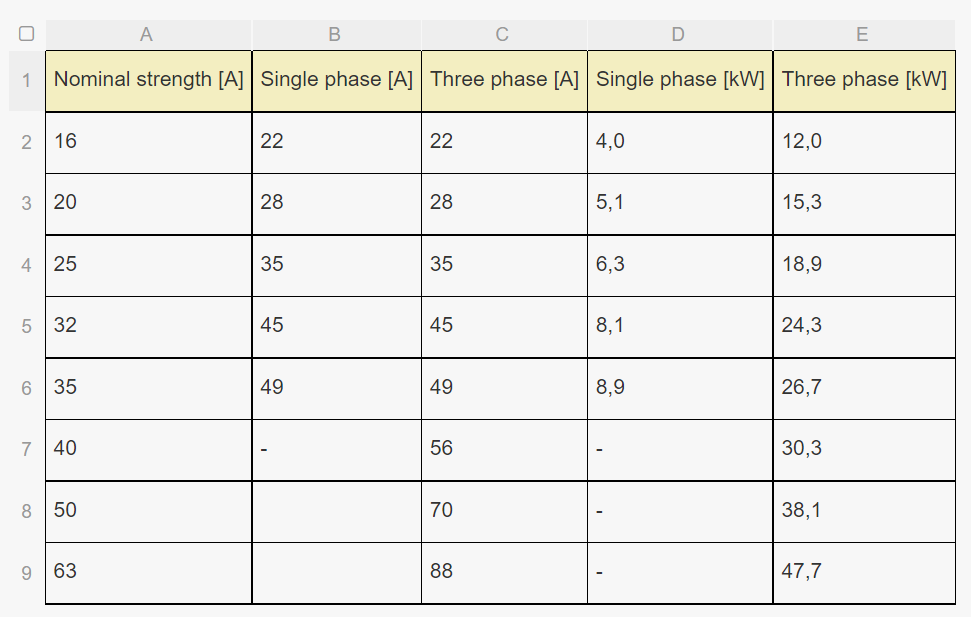

Immagine 1: Esempio di calcolo di base che utilizziamo nel passaggio successivo per la strategia di configurazione Reduxi

Fonte delle informazioni: i dati sono stati presi da »SONDSEE 2016 Navodilo za uporabo stikalne naprave v kombinaciji s števcem električne energije Potrjena PSMEE «.

2. Aggiunta di strategia a Reduxi Configurator

Possiamo usare la strategia Reduxi per limitare il consumo energetico totale e/o prevenire la bruciatura del fusibile.

Nell'immagine sottostante proteggiamo il fusibile con una corrente massima di 30 A su ciascuna fase.

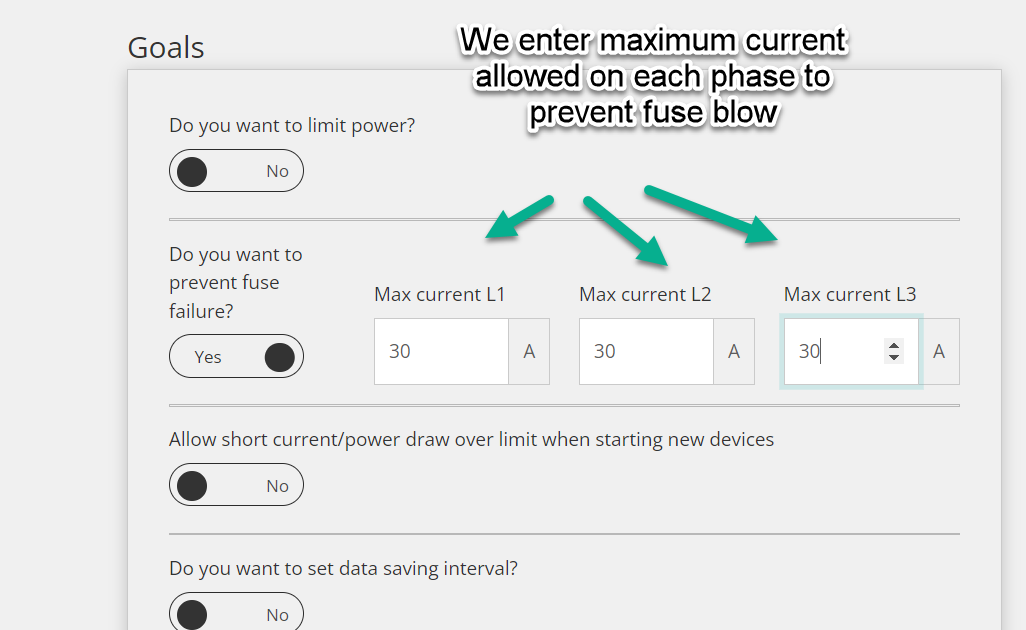

Immagine 2:Corrente massima consentita su ciascuna fase per evitare la bruciatura del fusibile.

Possiamo anche limitare il consumo energetico totale.

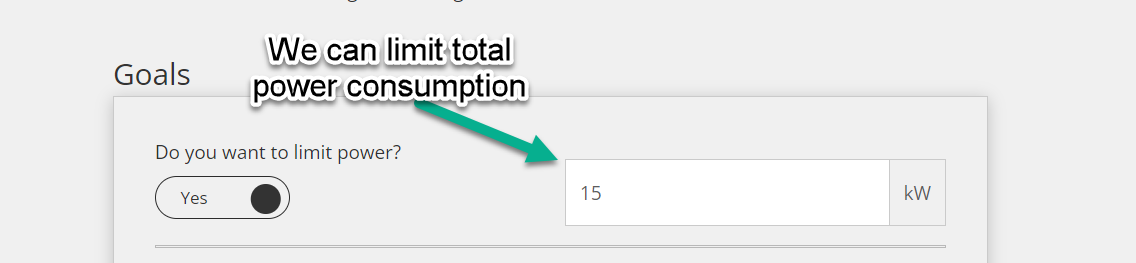

Immagine 3: Qual è il nostro limite di consumo energetico totale?

La strategia Reduxi ci consente di limitare la massima energia che immettiamo nella rete tramite l'impianto solare.

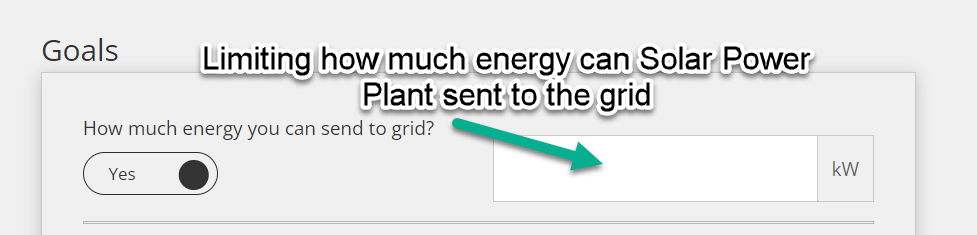

Immagine 4: Quanta energia può inviare alla rete un impianto solare?

Per raggiungere questo obiettivo abbiamo bisogno di dati sufficienti (dispositivi di misurazione). Sulla base dei dati di misurazione possiamo regolare i dispositivi che selezioniamo.

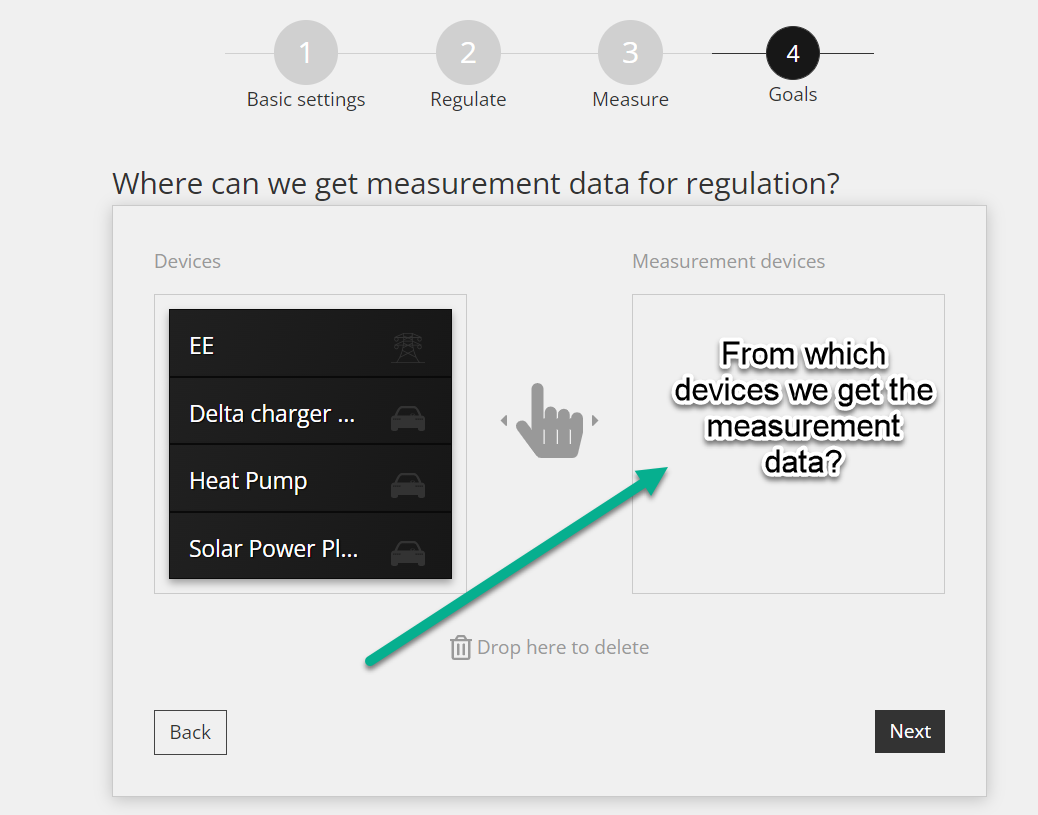

Immagine 5: Dispositivi di misurazione

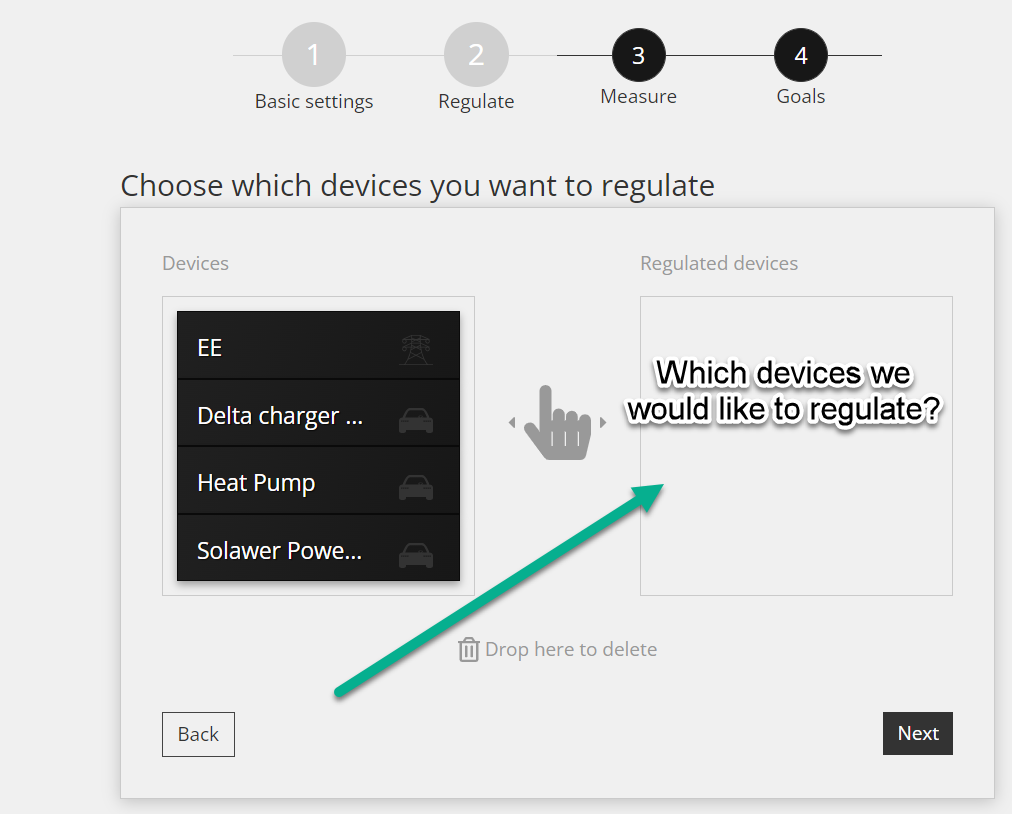

Immagine 6: Dispositivi regolati

3. Esempio di lettura e visualizzazione dei dati in Reduxi Configurator


Nell'immagine sottostante possiamo vedere la lettura della pompa di calore e del contatore elettrico principale.

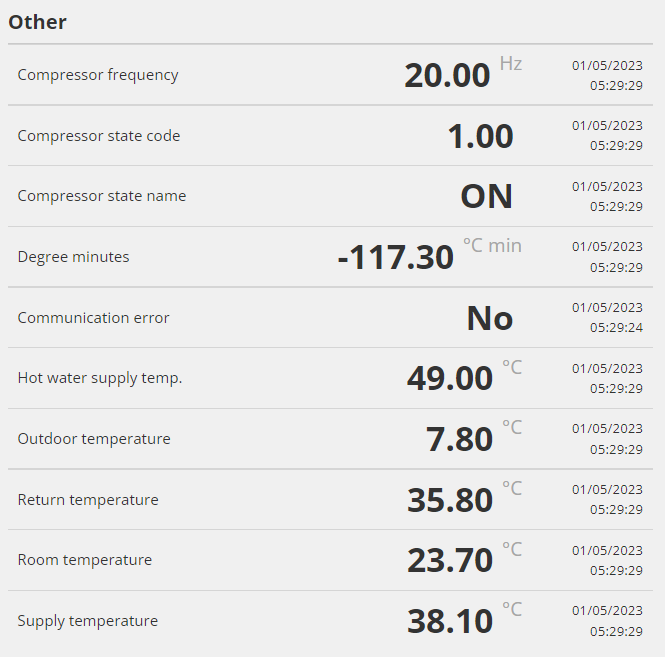

Immagine 7: Dati della pompa di calore

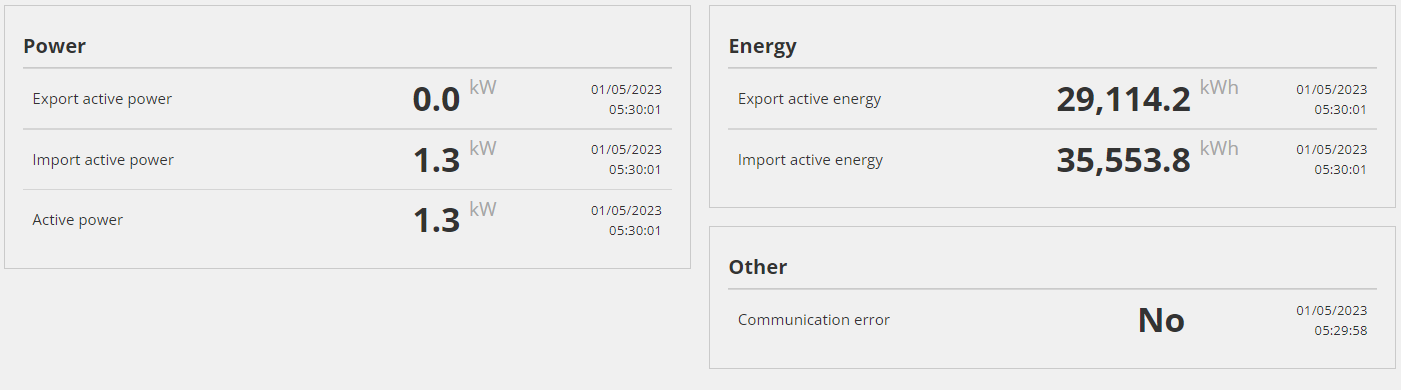

Immagine 8: Lettura del contatore dell'energia

Nell'immagine sopra possiamo vedere i dati letti dal contatore elettrico principale. Tuttavia, non riporta dati per ciascuna fase. Cosa fare in questo caso? Dobbiamo chiamare il nostro distributore elettrico e chiedere se può configurare il contatore elettrico principale in modo che misuri i dati su ciascuna fase.
