1. Installazione della stazione di ricarica Schrack

Se vogliamo che il controller Reduxi sia collegato alla stazione di ricarica Schrack, è necessario regolare alcune impostazioni nella stazione di ricarica stessa.

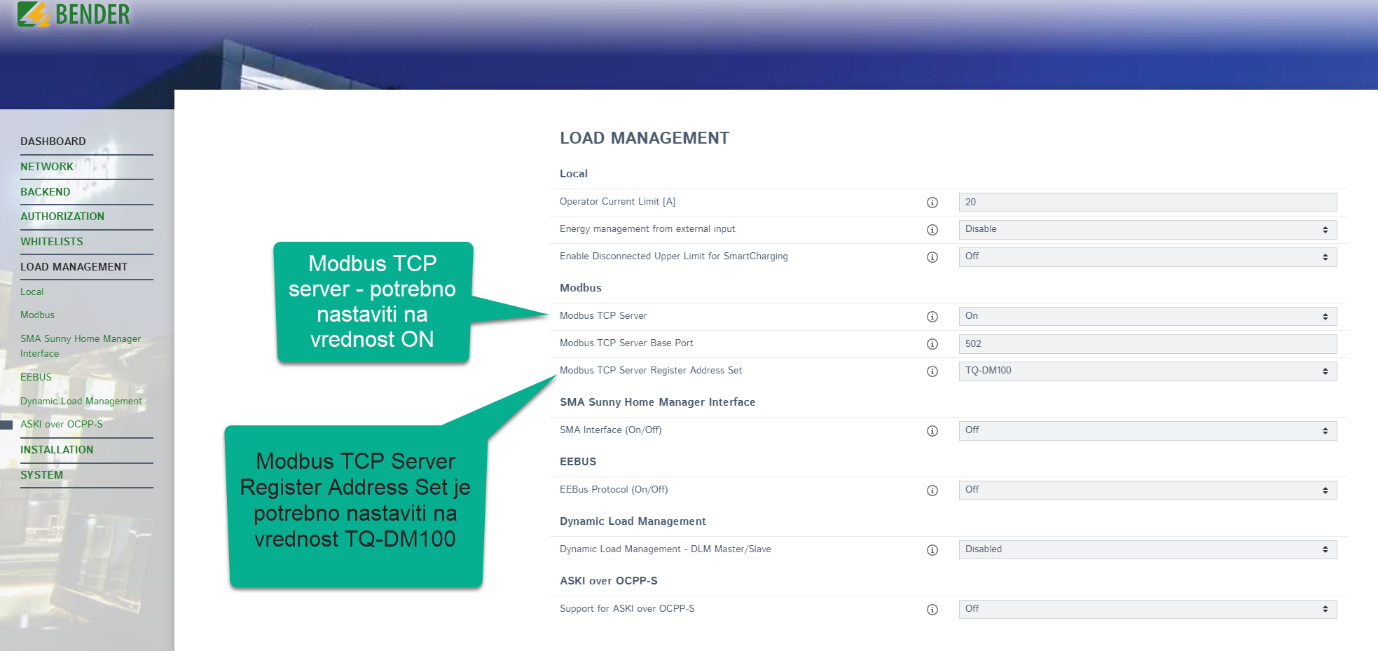

Nella configurazione del dispositivo, è necessario impostare Modbus TCP Server -> ON e quindi Modbus TCP Server Register Address Set -> TQ-DM100.

2. Aggiungere un dispositivo a Reduxi

Una volta configurata correttamente, la stazione di ricarica Schrack può essere aggiunta al controller Reduxi. Le istruzioni per accedere al controller sono disponibili al link: istruzioni per l'utilizzo del controller.

Dopo aver effettuato l'accesso al controller, viene visualizzata la dashboard del controller. Per aggiungere dispositivi, seleziona l'opzione Aggiungi dispositivi nella finestra in basso a sinistra.

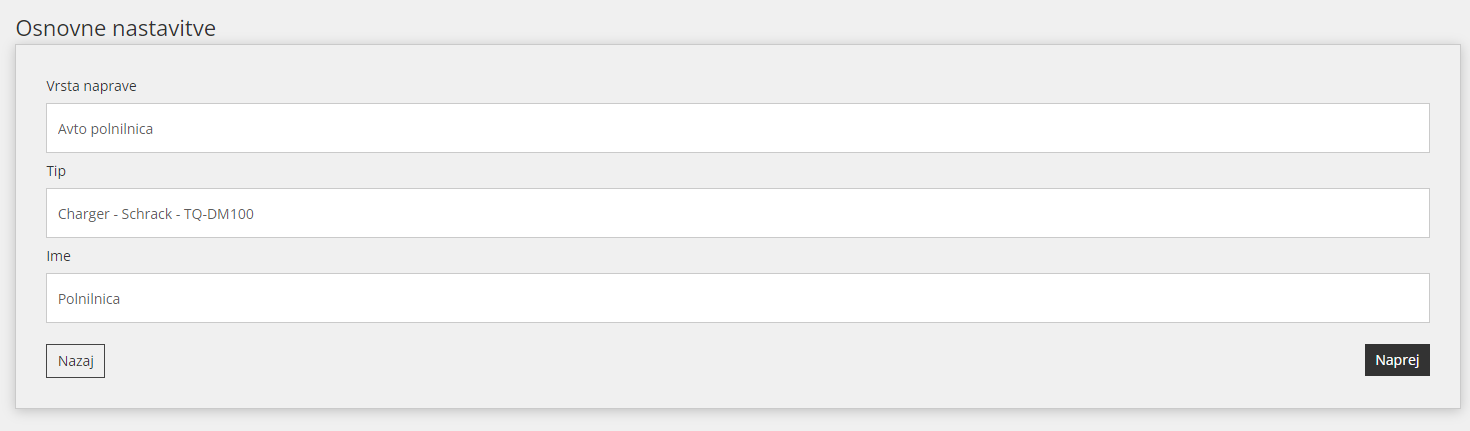

Nel passaggio successivo, seleziona il tipo di dispositivo, digita e inserisci il nome del dispositivo aggiunto. Nel nostro caso, quando aggiungiamo la stazione di ricarica Schrack, selezioniamo:

• nel campo tipo di dispositivo: Caricabatteria da auto,
• in scatola tipo: Caricabatterie – Schrack -TQ-DM100 e
• nel campo Nome: specificare un nome qualsiasi (esempio: stazione di ricarica Schrack, stazione di ricarica).

Dopo aver inserito le informazioni, fare clic sull'opzione in basso a destra Avanti.

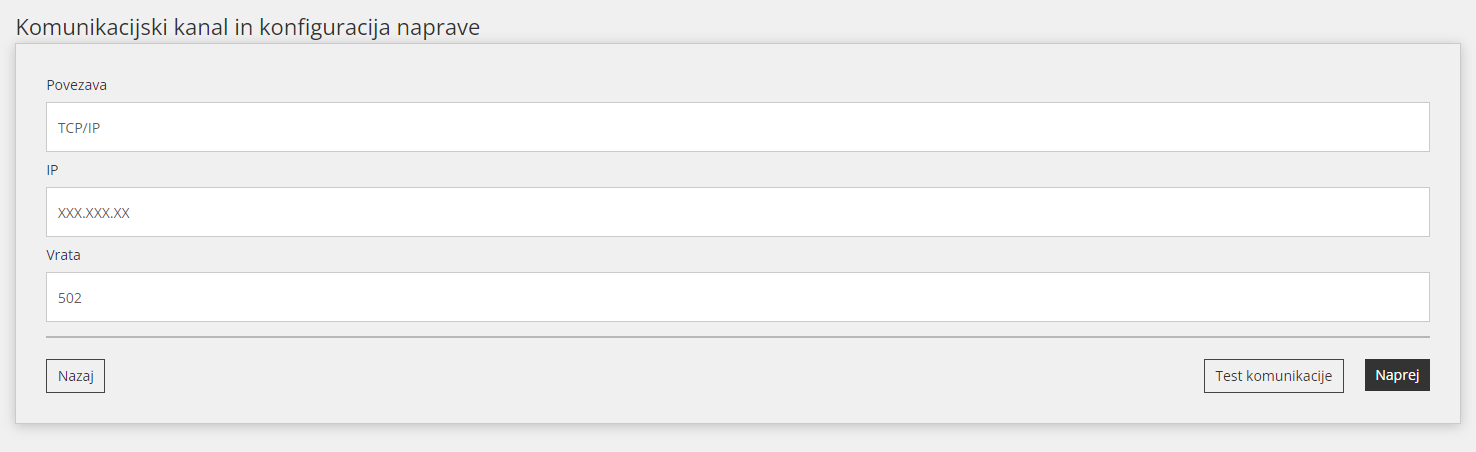

Nella finestra successiva definiamo il canale di comunicazione e configuriamo il dispositivo.

• Nel campo di connessione, selezionare l'opzione TCP/IP,
• inserisci l'indirizzo IP della stazione di ricarica in
• il campo IP e immettere: 502 nel campo Porta (entrambi i dati si trovano nella configurazione del dispositivo della stazione di ricarica).

Utilizzare il pulsante di prova della comunicazione per verificare se la comunicazione tra i dispositivi è impostata correttamente. Quando riceviamo la risposta che i due dispositivi comunicano correttamente tra loro, possiamo scegliere l'opzione Avanti.

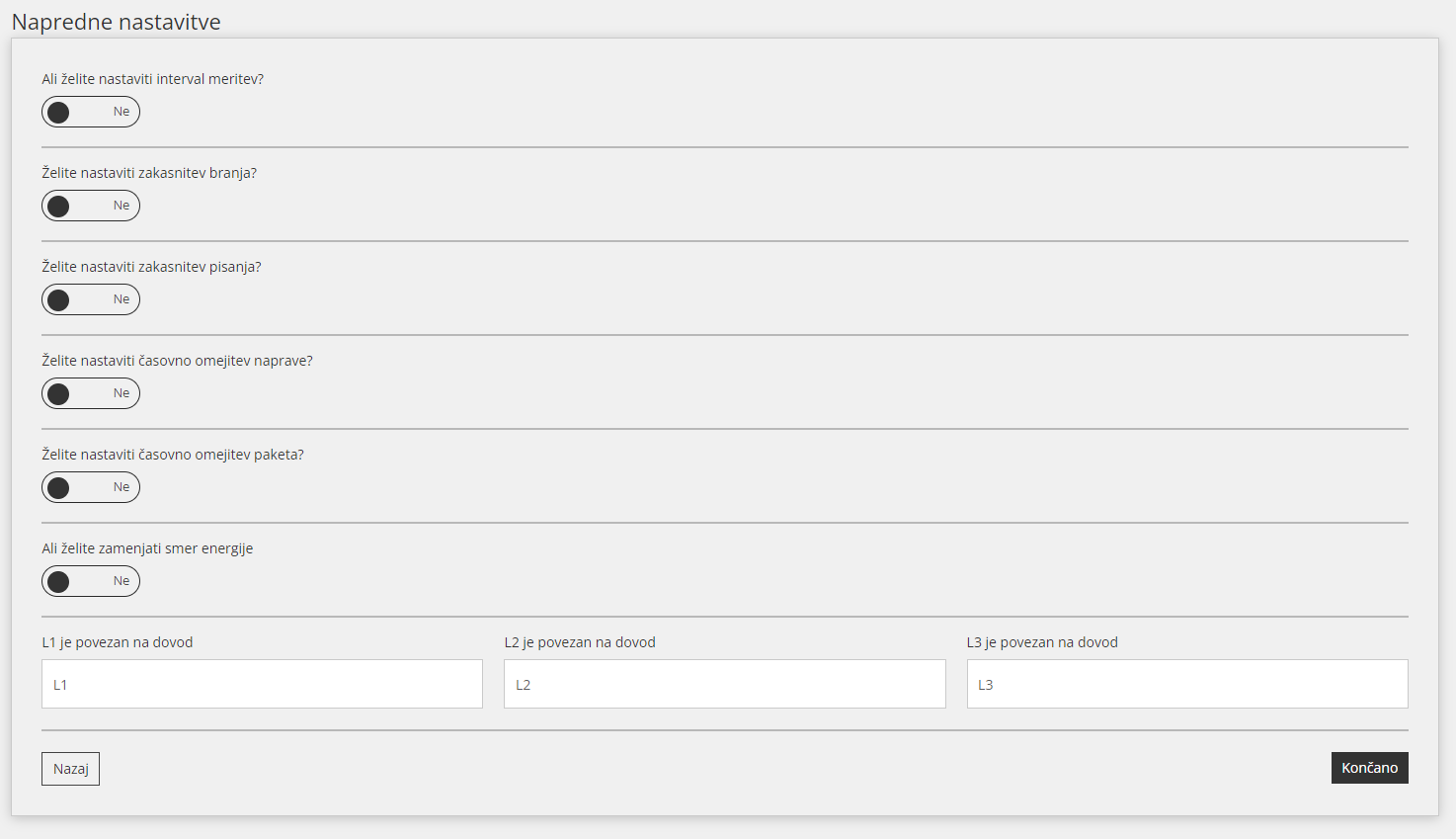

Nell'ultima finestra di aggiunta di una stazione di ricarica Schrack, puoi regolare alcune impostazioni in base alle tue esigenze.

3. Visualizzazione dei dati della stazione di ricarica per veicoli elettrici Schrack

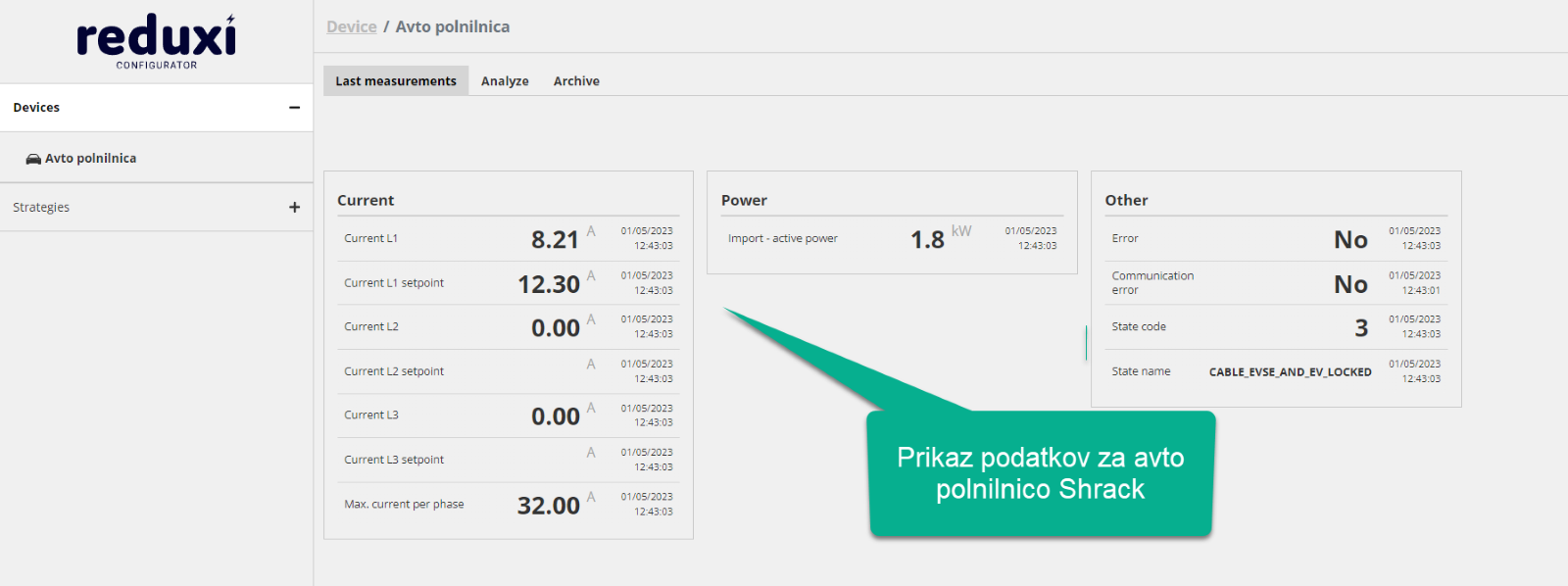

Una volta aggiunta correttamente, la stazione di ricarica Schrack sarà visibile tra i dispositivi aggiunti. Selezionandola vengono visualizzate le ultime misurazioni effettuate dalla stazione di ricarica.
