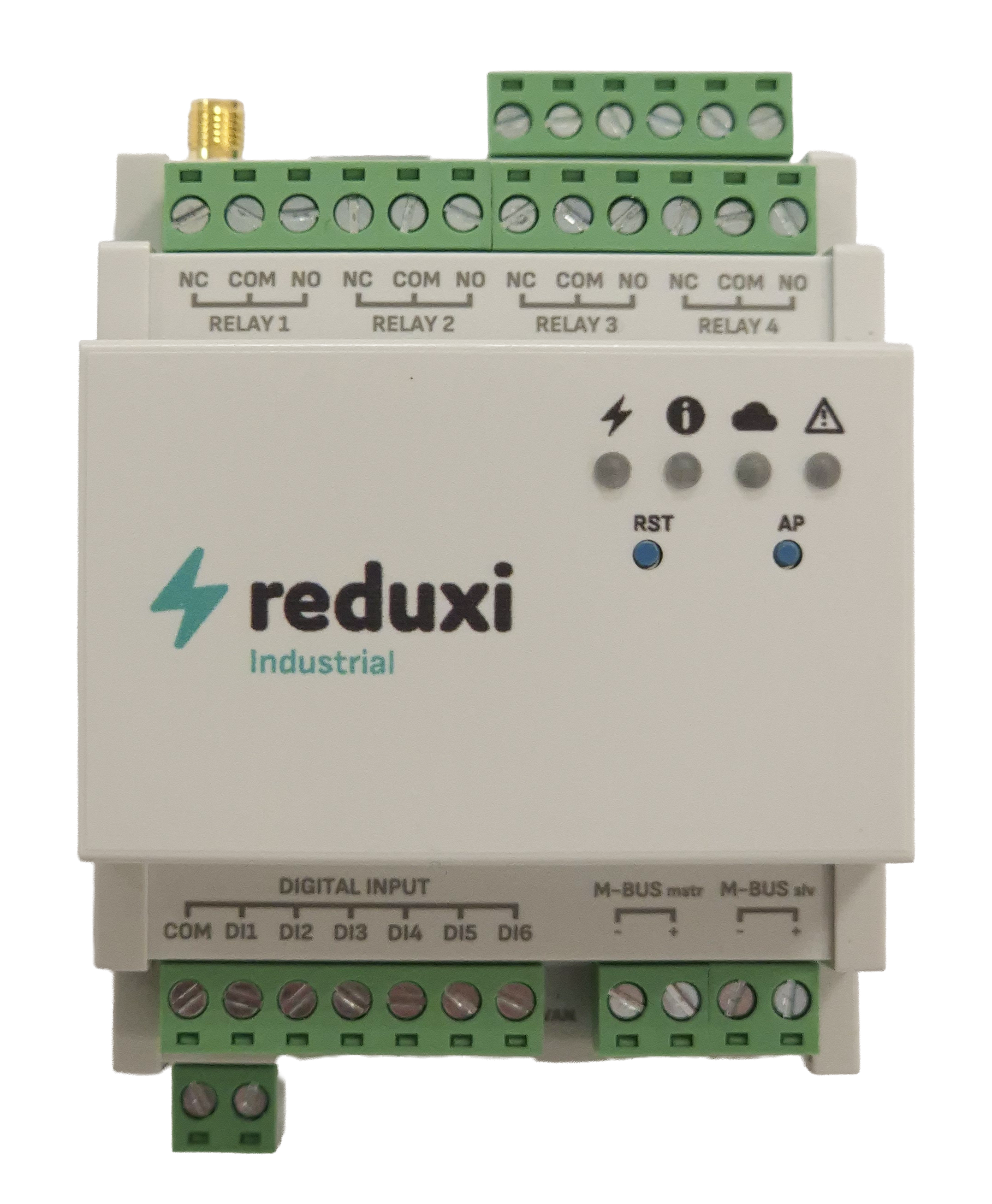

CONTROLLER REDUXI e CONTROLLER INDUSTRIALE

Manuale d'uso

Versione V2.0 11.2024

www.reduxi.eu

1. INTRODUZIONE

Benvenuti nel mondo di Reduxi, che vi permette di prendere il controllo dei costi energetici e dell'uso efficiente dell'elettricità per uno sviluppo sostenibile. Caratteristiche principali:

• AI ENERGY MANAGER

• GESTIONE DEI PICCHI DI POTENZA,

• GESTIONE DELLA PRODUZIONE DI IMPIANTI SOLARI,

• OTTIMIZZAZIONE DEL CONSUMO DI ENERGIA ELETTRICA.

I costi energetici della casa o dell'industria possono essere ridotti solo con una misurazione accurata. Per farlo, è necessaria la tecnologia giusta. Basato su algoritmi avanzati, l'innovativo sistema Reduxi misura e analizza il consumo di elettricità per voi. Grazie alle sue caratteristiche avanzate, Reduxi riduce i costi di consumo e aumenta l'efficienza energetica.

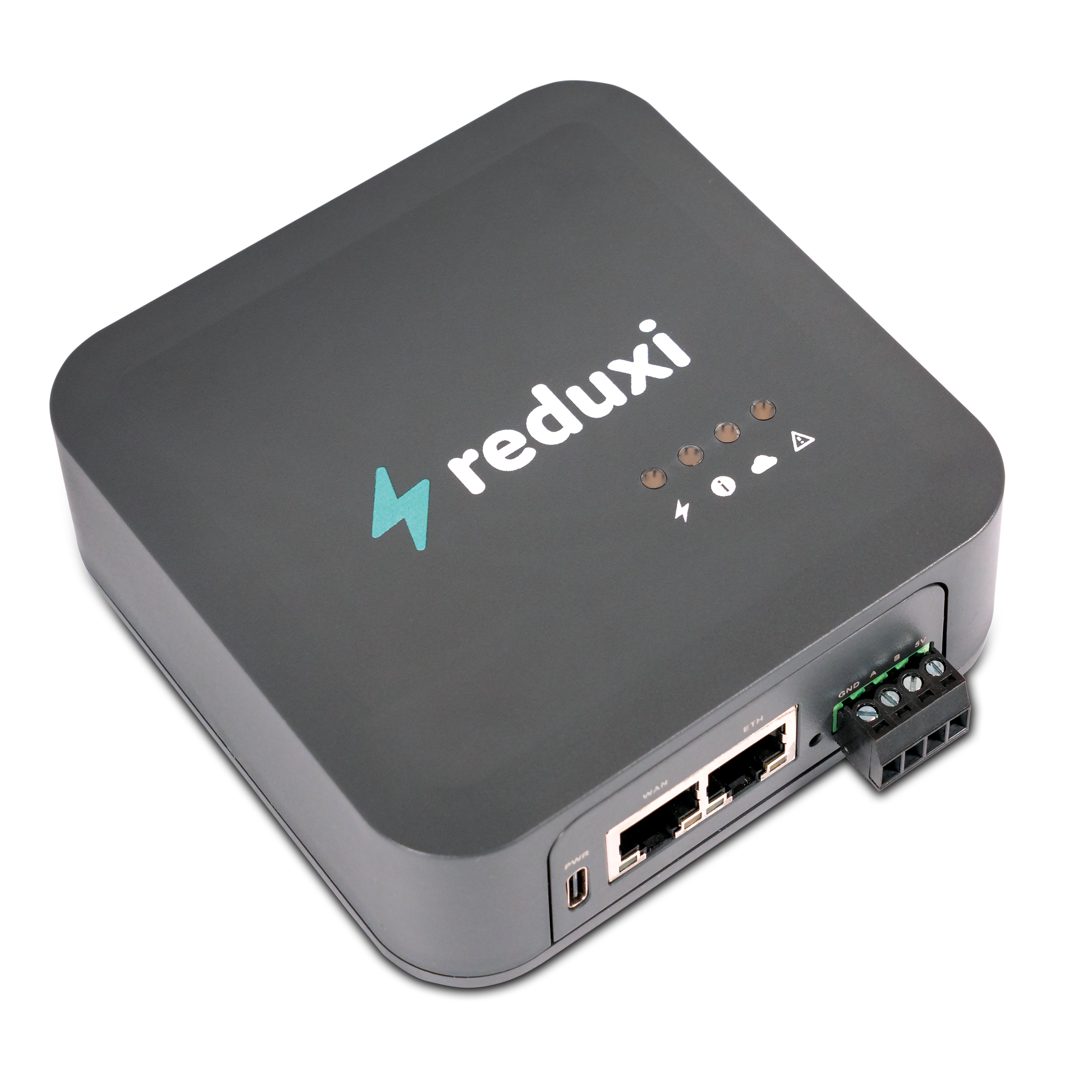

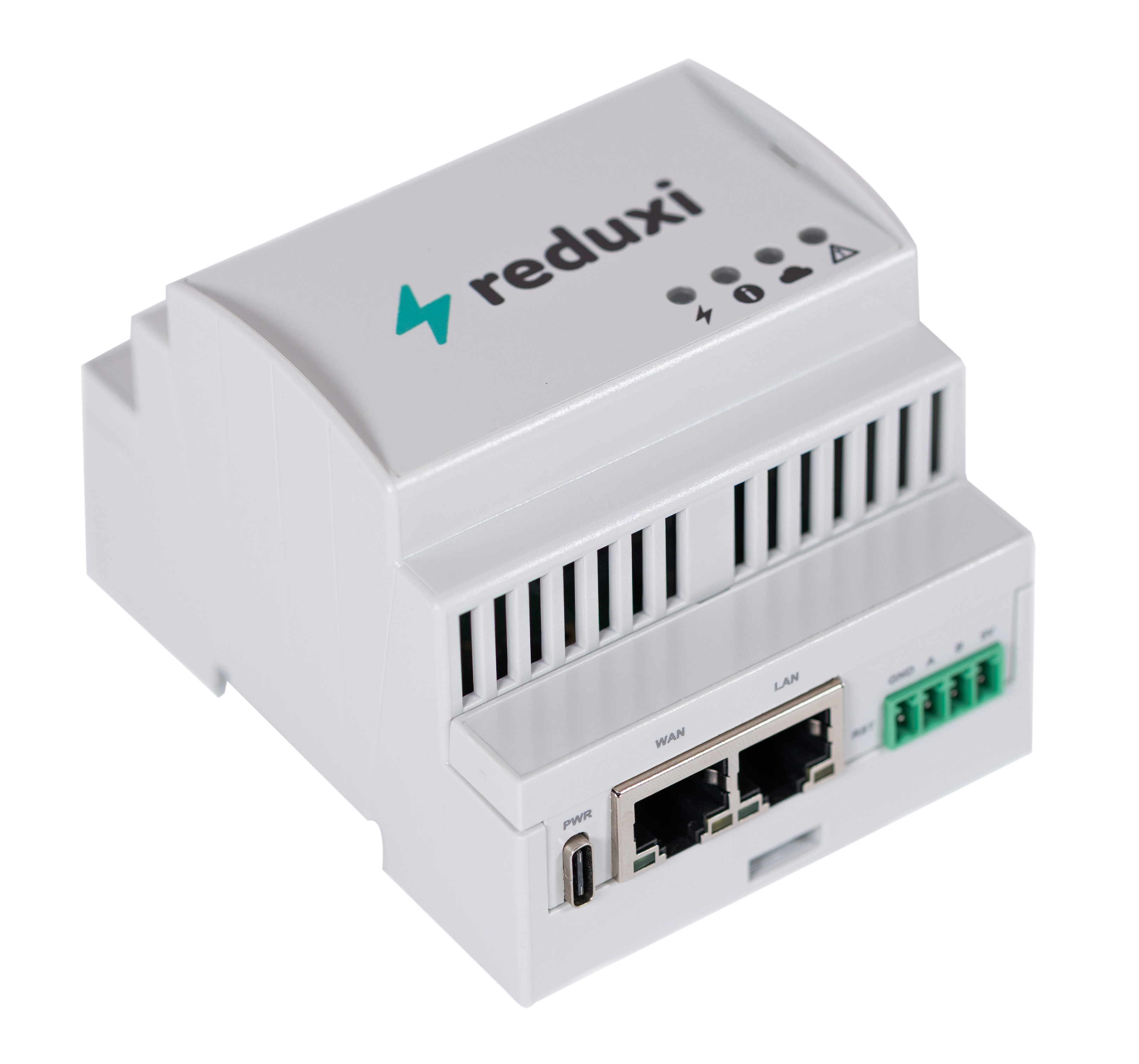

Controllore Reduxi

Reduxi Controller è il componente principale del sistema Reduxi. Il controller collega al sistema Reduxi impianti solari, sistemi di accumulo di energia, pompe di calore e caricabatterie elettrici. Gestisce la produzione e il consumo di elettricità, regola l'utilizzo di energia dalla rete e utilizza algoritmi avanzati per garantire un utilizzo dell'energia economicamente efficiente e la massima autosufficienza.

Reduxi Controller è il componente chiave e obbligatorio di ogni sistema Reduxi.

Ogni controller Reduxi è dotato di un software di configurazione integrato, che riconoscerete per il suo sfondo e per l'interfaccia semplice da usare (vedere Reduxi Configurator).

2. INFORMAZIONI SULL'INSTALLAZIONE E SUL COLLEGAMENTO

• Collegare l'adattatore AC-DC alla presa DC di Reduxi o alla porta USB C e inserirlo nella presa di corrente; il primo LED superiore dovrebbe accendersi - luce verde.

• Il controller funziona come un hotspot che ti consente di connetterti ad esso. Il secondo LED lampeggiante dall'alto indica che l'hotspot è attivo

• Accedere alle reti WiFi utilizzando il telefono o il computer e connettersi alla rete WiFi con il nome "Reduxi XYXY", dove XYXY rappresenta le ultime 4 cifre del numero di serie di Reduxi visibile sull'adesivo sul retro di Reduxi.

• Aprite il vostro browser e visitate il sito http://reduxi.local.

  • Fasi di risoluzione dei problemi:

    • Se si utilizza un telefono cellulare e non si riesce ad aprire http://reduxi.local, disconnettersi dai dati mobili e provare a riconnettersi.

• Configurare una rete cablata o wireless e collegare Reduxi alla rete locale (si consiglia di impostare l'indirizzo IP statico di Reduxi).

  • Configurare una rete cablata se si utilizza un cavo Ethernet per collegare Reduxi alla rete locale.

  • Configurare una rete wireless se si utilizza una rete WiFi per collegare Reduxi alla rete locale.

•

  • Fasi di risoluzione dei problemi:

    • Se digiti in modo errato la password del WiFi, dovrai riattivare l'hotspot (vedi sotto)

    • In Windows, il computer spesso perde la connessione WiFi con il controller Reduxi e si ricollega automaticamente alla rete domestica. Controllare regolarmente se si è ancora connessi alla rete Reduxi e, in caso contrario, riconnettersi.

• Dopo aver configurato tutto, fare clic su Salva per collegare il controller Reduxi alla rete domestica. Ora collegatevi con il vostro cellulare o computer alla stessa rete locale cablata o WiFi a cui vi siete appena collegati con Reduxi.
• Aprite il vostro browser e andate su http://reduxi.local
  • Fasi di risoluzione dei problemi:
    • Verificare che il controller Reduxi sia collegato alla stessa rete locale del computer/telefono utilizzato per accedervi.
    • Se non riuscite ad aprire http://reduxi.local, potete provare ad aprire l'indirizzo IP che avete configurato o che vi è stato assegnato automaticamente per Reduxi. L'indirizzo IP può essere ottenuto seguendo questa procedura Come trovare l'indirizzo IP assegnato automaticamente (protocollo DHCP) del controller Reduxi?
• Si accede alla pagina di login del controller Reduxi. Si prega di utilizzare il nome utente predefinito (admin) e la password (admin o come stampato sull'etichetta) per accedere.
• Ora è possibile iniziare ad aggiungere dispositivi (contatori di energia intelligenti, stazioni di ricarica, inverter solari ecc.) a Reduxi. Vedere Reduxi Configurator. Se non riuscite a trovare il dispositivo, scriveteci una richiesta tramite Invia richiesta con una descrizione dettagliata del dispositivo. Vi contatteremo per aiutarvi a supportare il nuovo dispositivo.
• Aggiungere strategie per definire come i dispositivi devono lavorare insieme per risparmiare costi, bilanciare il consumo energetico, ecc. Vedere Strategie per il controller Reduxi
• Fatto, avete collegato e configurato con successo la soluzione Reduxi. Ora è possibile connettersi online per ottenere la migliore esperienza d'uso, controllare la gestione dell'energia domestica, accedere ai dati analitici, ecc. Tutto dal web o dall'app mobile, basta creare un account in Reduxi Cloud Reduxi Cloud

Riattivazione dell'Hotspot

Se non sei riuscito a configurare la rete (ad esempio, a causa di una password Wi-Fi digitata in modo errato) o se l'SSID o la password della rete sono cambiati, dovrai riconfigurare la rete Reduxi.

Per riattivare l'hotspot ed essere in grado di connetterti di nuovo al controller, segui questi passaggi:

• Inserisci un ago o uno spillo nel pulsante di ripristino e premilo. Non rilasciare ancora.

• Continua a tenere premuto il pulsante per 10-15 secondi, finché il secondo LED dall'alto non inizia a lampeggiare.

• Rilascia il pulsante. Il secondo LED continua a lampeggiare

• L'hotspot diventerà disponibile per la connessione entro circa un minuto.

• Se non viene eseguita alcuna azione (ad esempio, per 1 ora), l'hotspot si spegnerà e tornerà alle impostazioni di rete precedenti.

Questo processo è simile a un ripristino delle impostazioni di fabbrica, con una differenza fondamentale: il dispositivo deve rimanere acceso durante l'intera procedura.

Nuvola Reduxi

Reduxi Cloud è un'applicazione web e mobile online. Fornisce un monitoraggio in tempo reale, dati analitici e controllo della vostra soluzione locale Reduxi. Reduxi Cloud porta l'esperienza dell'utente ai massimi livelli.

Per accedere ai vantaggi del cloud Reduxi, crea un account su https://reduxi.app/ o installa l'applicazione mobile Reduxi Mobile App

• Dopo aver creato un nuovo account e impostato una password, vi verrà chiesto di aggiungere un nuovo controller Reduxi. Si definisce un nome e si registra il controller Reduxi utilizzando il codice QR sul retro di Reduxi o scrivendo il numero di serie di Reduxi che si trova a sinistra del codice QR.
• In questo modo, si è collegato il controllore Reduxi all'applicazione Reduxi Could.
• Ora siete completamente operativi per gestire il vostro consumo energetico e iniziare a risparmiare sui costi.

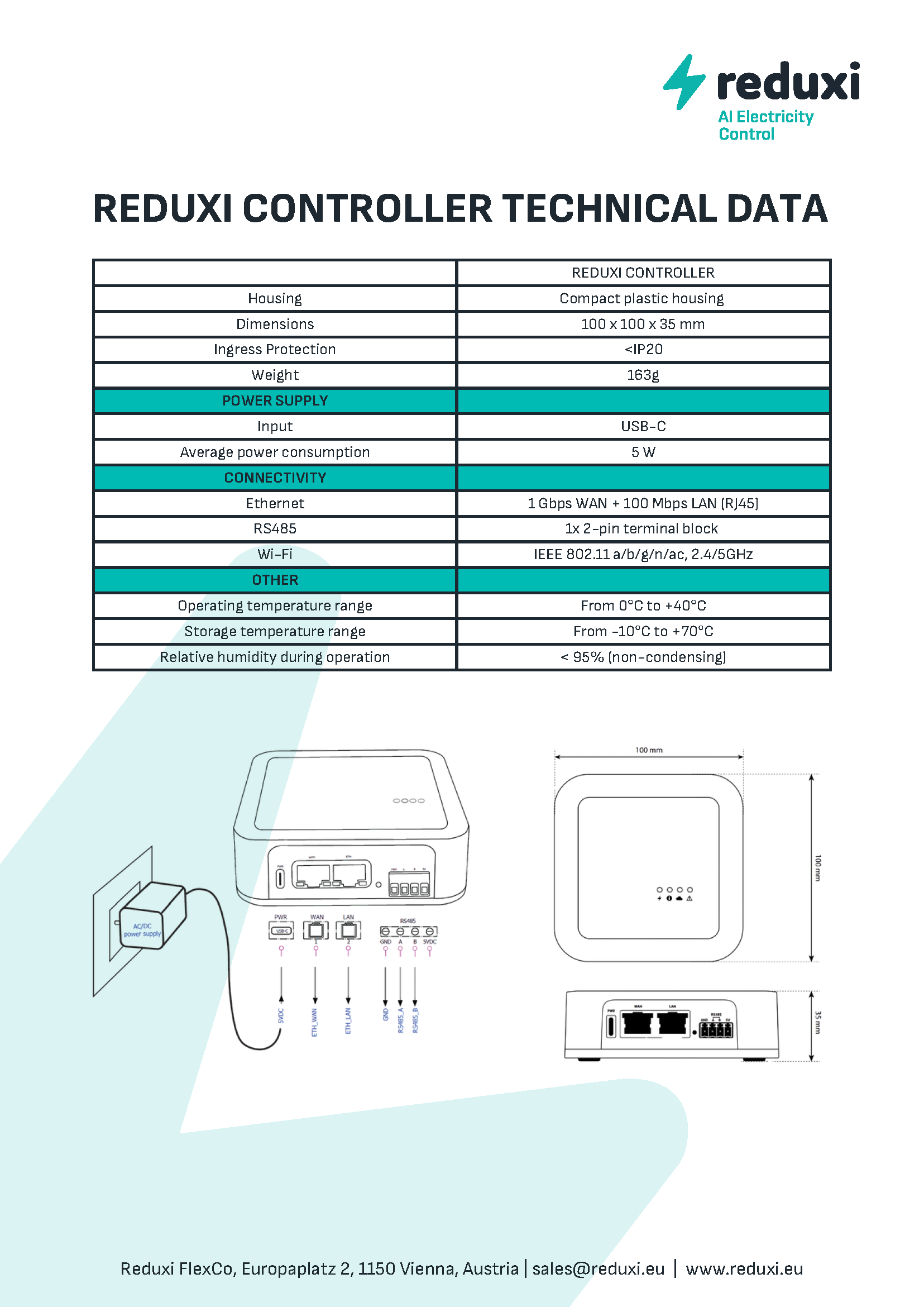

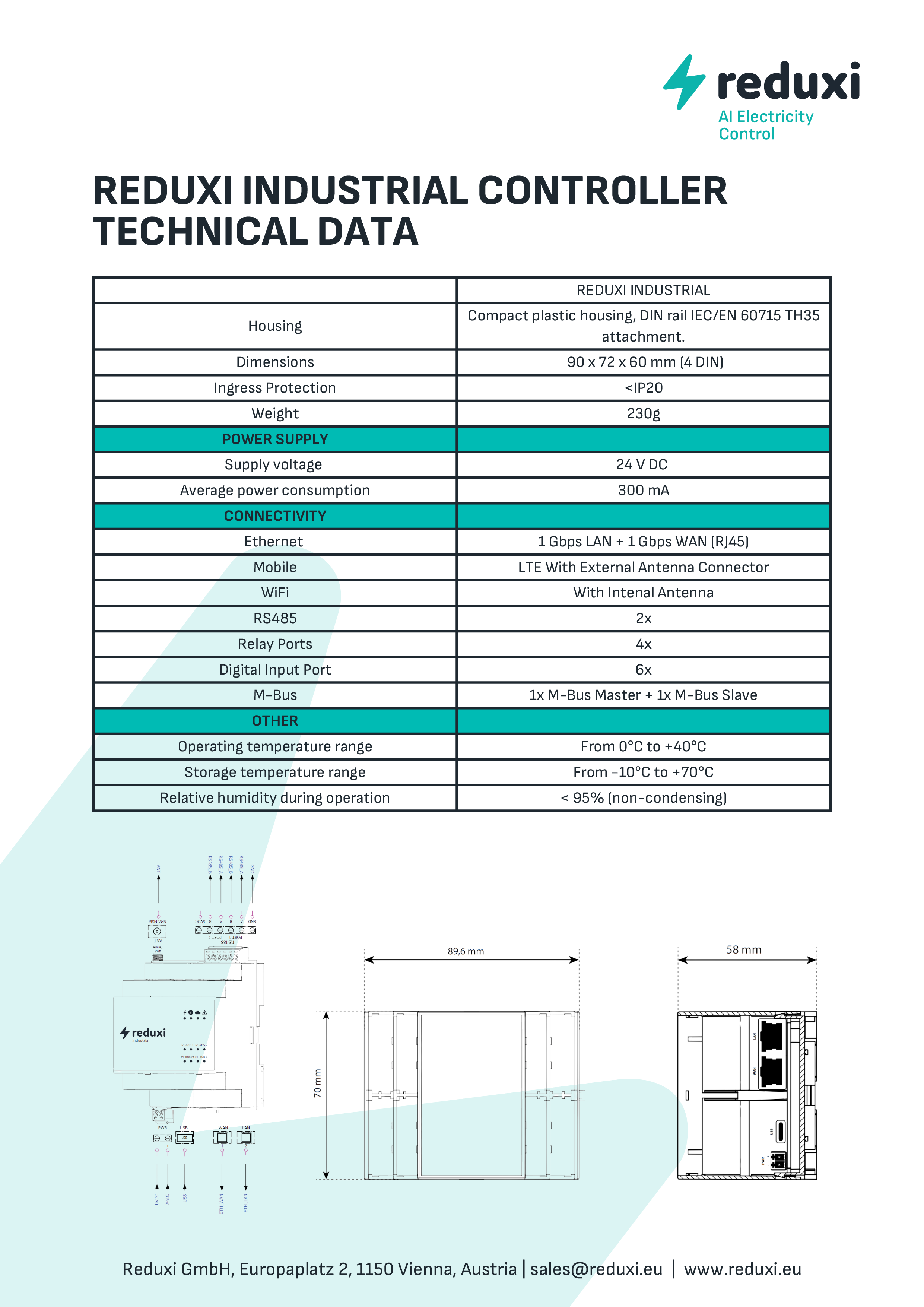

3. SPECIFICHE

3.3. Piedinatura dei collegamenti

3.3.1. Pulsante di reset

Con la seguente procedura è possibile ripristinare le impostazioni di fabbrica di Reduxi.

• Scollegare Reduxi dall'alimentazione.
• Premere il pulsante di reset con un ago e tenerlo premuto (non rilasciarlo).
• Collegare Reduxi all'alimentazione.
• Continuare a premere il pulsante di reset con l'ago per 30-60 secondi fino a quando le luci LED iniziano a lampeggiare.
• Rilasciare il pulsante di reset dopo che le spie LED hanno iniziato a lampeggiare.
• Attendere 3-5 minuti affinché Reduxi ripristini le impostazioni di fabbrica.

Avvertenza: in caso di ripristino delle impostazioni di fabbrica, sarà necessario collegare il controller Reduxi dall'inizio. Tutti i dati andranno persi.

3.3.2. Alimentazione

3.3.3. Ethernet - RJ45

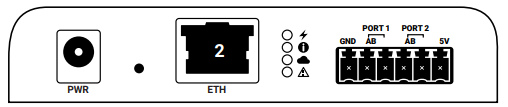

Figura 2: piedinatura Ethernet (contrassegnata dal numero 2)

3.3.4. Interfacce di comunicazione RS485

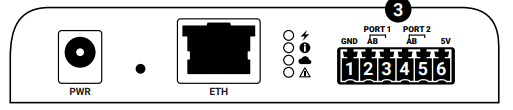

Figura 3: piedinatura delle interfacce di comunicazione (contrassegnata dal numero 3).

• Velocità di trasmissione dati: 921600 BAUD.

• Half duplex.

• Livello di tensione: 0 V - 5 V.

Sono inoltre disponibili adattatori aggiuntivi per il supporto di comunicazioni di terze parti. Per un elenco dei componenti aggiuntivi attualmente disponibili e dei relativi prezzi, contattateci.

3.3.5. Indicatori luminosi a LED

Prima dall'alto LED - Luce verde: L'alimentazione è attiva.  Secondo LED dall'alto – Luce verde: (acceso - il sistema è in esecuzione, lampeggiante - l'hotspot è attivo); Luce rossa: Errore.  Terzo LED dall'alto - Luce verde: Connessione di rete (spento - nessuna connessione, verde - connessione ok, verde lampeggiante - errore nella connessione). Quarto dall'alto LED - Luce rossa: lampeggia rosso - errore in uno dei dispositivi aggiunti.

4. ISTRUZIONI GENERALI PER L'USO

• Utilizzando questo dispositivo si accetta l'Informativa sulla privacy e i Termini e condizioni
• Leggere e conservare queste istruzioni per riferimento futuro. Rispettare tutte le avvertenze e le linee guida.
• Posizionamento: Assicurarsi che il prodotto sia posizionato su una superficie stabile e non vibrante.
• Disimballaggio: Rimuovere tutti i materiali di imballaggio prima di collegare il prodotto all'alimentazione.
• Ventilazione: Mantenere libere le fessure di ventilazione; non appoggiare oggetti sul prodotto.
• Umidità e liquidi: Proteggere il prodotto dall'esposizione a liquidi, pioggia o umidità.
• Pulizia: Scollegare sempre il prodotto prima di pulirlo. Utilizzare solo un panno morbido e asciutto; evitare detergenti liquidi o spray.
• Aperture: Non inserire oggetti nelle aperture.
• Riparazioni e modifiche: Non tentare di aprire o riparare il prodotto da soli, per non invalidare la garanzia. Le riparazioni devono essere eseguite solo da tecnici qualificati.
• Spostamento: Scollegare il prodotto dall'alimentazione prima di spostarlo.
• Etichette: Conservare tutte le etichette originali e non rimuoverle dal prodotto.
• Fonti di calore: Evitare di installare il prodotto vicino a fonti di calore come termosifoni, stufe o altri apparecchi che generano calore.
• Cavo di alimentazione: Installare il cavo di alimentazione in modo sicuro e assicurarsi che non costituisca un pericolo di inciampo o che non sia esposto a potenziali danni causati da oggetti che potrebbero schiacciarlo o attorcigliarlo.
• Accessori: Utilizzare solo gli accessori o le attrezzature aggiuntive raccomandate dal produttore.
• Scollegare la spina: Scollegare il prodotto dalla fonte di alimentazione durante i temporali o se non viene utilizzato per un periodo prolungato.
• Requisiti di tensione: Collegare il prodotto solo a una presa di corrente che corrisponda ai requisiti di tensione specificati in queste istruzioni.
• Accesso all'alimentazione: Assicurarsi che l'ingresso di alimentazione del dispositivo sia sempre accessibile e funzionante.
• Carico elettrico: Non sovraccaricare le prese elettriche, le prolunghe o i pannelli degli interruttori.

5. DICHIARAZIONE DI CONFORMITÀ

Amibit dichiara che il prodotto REDUXI Controller, versione 1.2, è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo web: link.

6. UE - SMALTIMENTO E RICICLAGGIO

Il simbolo indica che il prodotto deve essere smaltito secondo le leggi e le normative locali. Portare il dispositivo dismesso al centro di raccolta rifiuti appropriato. Smaltendo in modo appropriato i dispositivi di scarto, contribuite a preservare le risorse naturali e a garantire uno sviluppo ambientale sostenibile.

Produttore

Nome: AMIBIT d.o.o.

Indirizzo: Šaleška 2 a, 3320 Velenje

Numero di identificazione: 6930808000

ID FISCALE: SI51315831

Email: info@reduxi.eu

Telefono: +386 (0)3 777 01 40

Documento

Scopo: Reduxi Controler - Manuale d'uso

Versione: V2.0 11.2024

Copyright

© 2022 AMIBIT d.o.o.

Tutti i diritti riservati. Nessuna parte del presente documento può essere riprodotta, memorizzata su un sistema di archiviazione e recupero o in qualsiasi altra forma, elettronica, elettrostatica, su nastro magnetico, in fotocopia o altro, senza la previa autorizzazione scritta di AMIBIT d.o.o.
