1. Introduzione

Benvenuti nel mondo di Reduxi, che vi permette di prendere il controllo dei costi energetici e dell'uso efficiente dell'elettricità per uno sviluppo sostenibile. Caratteristiche principali:

• Gestione della potenza di picco,
• Gestione della produzione di impianti solari,
• Ottimizzazione del consumo di elettricità.

La misurazione accurata e l'analisi del consumo energetico sono i primi passi verso la riduzione dell'energia. Per raggiungere questo obiettivo, è necessaria la tecnologia giusta. Il convertitore Reduxi consente di collegare il misuratore AM550 al sistema Reduxi tramite il dispositivo Reduxi Controller o Reduxi Gateway.

2. Istruzioni per il collegamento

Per la prima configurazione, è necessario collegare Reduxi Converter a Reduxi Controller o Reduxi Gateway alla porta RS485. Per il collegamento, si consiglia di utilizzare un cavo a coppie intrecciate a doppio isolamento con una treccia (cavo schermato).

• Il filo a doppio isolamento deve essere collegato nel modo seguente: il primo filo del convertitore A è collegato al filo Reduxi A. Collegare l'altro filo dell'inverter B al filo Reduxi B. Collegare il cavo intrecciato (cavo schermato) a GND.
• Collegare il misuratore Iskra AM550 con il cavo RJ12 al convertitore Reduxi (assicurarsi che l'ordine dei fili del cavo RJ12 corrisponda su entrambi i lati del cavo RJ12).
• Il LED verde, che si trova in alto, dovrebbe iniziare a illuminarsi.

Per la configurazione/installazione del software, visitare il sito Web in cui è disponibile la documentazione più recente:

support.reduxi.eu.

3. Specifiche tecniche

3.1. Dimensioni

• Alloggiamento del tavolo che può essere collegato.

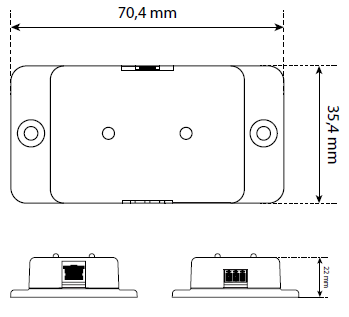

• Dimensioni: 35,4 x 70,4 x 22 mm.
• Protezione: <IP20.
• Peso: 30 g.

3.2. Dati tecnici

3.3. Spine di connessione

3.3.1. Spine RS485

Figura 1: Spine di comunicazione RS485 (contrassegnate dal numero 1).

• Velocità massima di trasferimento dati: 921600 BAUD.

• Half duplex.

• Livello di tensione: 0 V - 5 V.

3.3.2. Spine RJ12

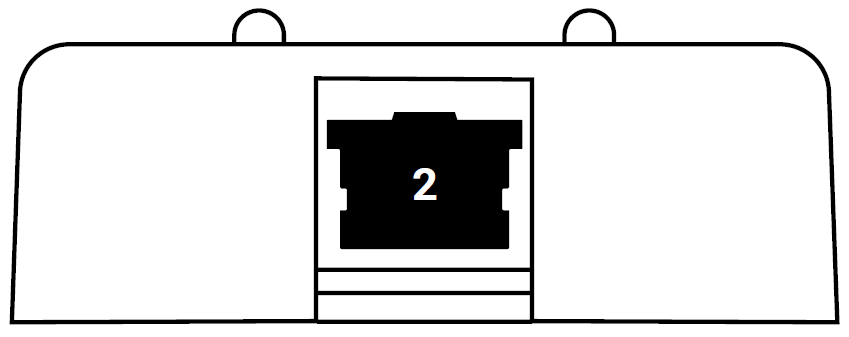

Figura 2: Spine di comunicazione RJ12 (contrassegnate dal numero 2).

1. Alimentazione +5V CC.
2. Richiesta di linea dati - uscita.
3. Dati GND.
4. NC - non collegato.
5. Linea dati - ingresso.
6. Alimentazione GND.

• Comunicazione tramite uscita Iskra P1.
• Livello di tensione: 0 V - 5 V.

3.3.3. Indicatori luminosi a LED

	LED verde: l'alimentazione è attiva.
	LED giallo: lampeggia durante il trasferimento dei dati.

4. Istruzioni generali per l'uso

• Utilizzando questo dispositivo, l'utente accetta Informativa sulla privacy e Termini e condizioni
• Leggere e conservare queste istruzioni per riferimento futuro. Rispettare tutte le avvertenze e le linee guida.
• Posizionamento: Assicurarsi che il prodotto sia posizionato su una superficie stabile e non vibrante.
• Disimballaggio: Rimuovere tutti i materiali di imballaggio prima di collegare il prodotto all'alimentazione.
• Ventilazione: Mantenere libere le fessure di ventilazione; non appoggiare oggetti sul prodotto.
• Umidità e liquidi: Proteggere il prodotto dall'esposizione a liquidi, pioggia o umidità.
• Pulizia: Scollegare sempre il prodotto prima di pulirlo. Utilizzare solo un panno morbido e asciutto; evitare detergenti liquidi o spray.
• Aperture: Non inserire oggetti nelle aperture.
• Riparazioni e modifiche: Non tentare di aprire o riparare il prodotto da soli, per non invalidare la garanzia. Le riparazioni devono essere eseguite solo da tecnici qualificati.
• Spostamento: Scollegare il prodotto dall'alimentazione prima di spostarlo.
• Etichette: Conservare tutte le etichette originali e non rimuoverle dal prodotto.
• Fonti di calore: Evitare di installare il prodotto vicino a fonti di calore come termosifoni, stufe o altri apparecchi che generano calore.
• Cavo di alimentazione: Installare il cavo di alimentazione in modo sicuro e assicurarsi che non costituisca un pericolo di inciampo o che non sia esposto a potenziali danni causati da oggetti che potrebbero schiacciarlo o attorcigliarlo.
• Accessori: Utilizzare solo gli accessori o le attrezzature aggiuntive raccomandate dal produttore.
• Scollegare la spina: Scollegare il prodotto dalla fonte di alimentazione durante i temporali o se non viene utilizzato per un periodo prolungato.
• Requisiti di tensione: Collegare il prodotto solo a una presa di corrente che corrisponda ai requisiti di tensione specificati in queste istruzioni.
• Accesso all'alimentazione: Assicurarsi che l'ingresso di alimentazione del dispositivo sia sempre accessibile e funzionante.
• Carico elettrico: Non sovraccaricare le prese elettriche, le prolunghe o i pannelli degli interruttori.

Produttore

Nome: AMIBIT d.o.o.

Indirizzo: Šaleška 2 a, 3320 Velenje

Numero di identificazione: 6930808000

ID FISCALE: SI51315831

Email: info@reduxi.eu

Telefono: +386 (0)3 777 01 40

Documento

Scopo: Convertitore Reduxi per contatore AM550

Versione: V1.0 12.2022

Copyright

© 2022 AMIBIT d.o.o.

Tutti i diritti riservati. Nessuna parte del presente documento può essere riprodotta, memorizzata su un sistema di archiviazione e recupero o in qualsiasi altra forma, elettronica, elettrostatica, su nastro magnetico, in fotocopia o altro, senza la previa autorizzazione scritta di AMIBIT d.o.o.
