1. Come collegare psichicamente Landis+Gyr E570 ZMY S2 al Reduxi Controller?
Per la connessione tramite RS485, vedere l'immagine sottostante.
2. Ottieni l'indirizzo del dispositivo fisico
Per esempio:
Numero di serie: 73852799
Indirizzo dispositivo HDLC: 2799+1000=3799
3. Aggiungi il dispositivo a Reduxi Configurator
Innanzitutto, puoi accedere a Reduxi Configurator utilizzando Reduxi Configurator tramite il browser.
1. Fare clic su Aggiungi dispositivo

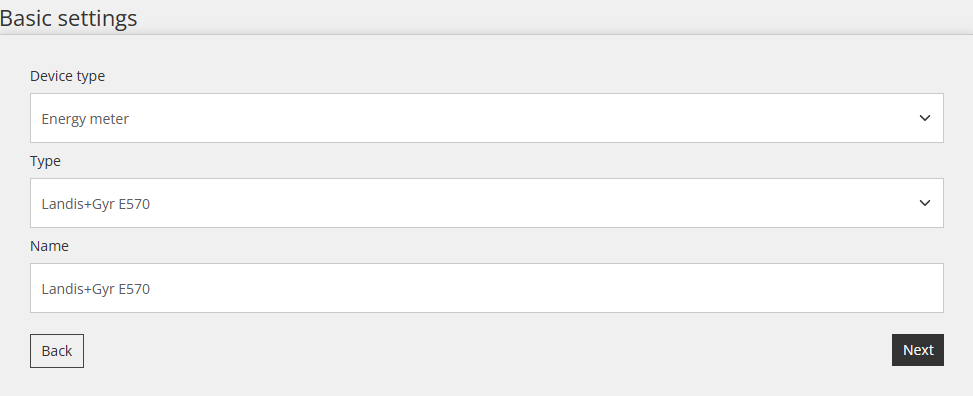

2. Inserisci le impostazioni di base
3. Seleziona il canale di comunicazione

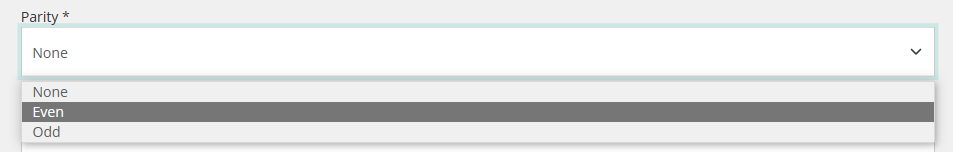

Nota. A seconda della configurazione del contatore energetico, è necessario scegliere la parità corretta. Si prega di effettuare delle prove tra diverse combinazioni di parità per trovare un'impostazione funzionante.
4. Inserisci la configurazione del dispositivo
Numero di serie = leggerlo dal contatore energetico Iskraemeco
Indirizzo del dispositivo fisico: vedere sopra
ID dispositivo logico = 1 (predefinito)
Indirizzo client = 1 (predefinito)
Password = chiedi la password al tuo fornitore di servizi
Rapporto CT esterno = rapporto delle correnti - se hai 250A/5A, il risultato è 5
Rapporto VT esterno = rapporto alta tensione. Solo nel caso in cui il contatore sia a media tensione anziché a 230V
5. Entra e seleziona Impostazioni avanzate
