1. Come impostare l'interfaccia M-Bus sul contatore Landis+Gyr E350?

Per configurare il contatore energetico, seguire l'articolo Come configurare Landis+Gyr E350 ali E450 nello strumento MAP120.

2. Connessione fisica

Collegare l'M-BUS del contatore energetico direttamente al convertitore RS485-M-BUS di Reduxi Landis. I primi quattro pin del contatore energetico sono disponibili per M-BUS. L'immagine qui sotto mostra come è possibile utilizzare i primi due pin di sinistra oppure il terzo e il quarto pin di sinistra.

Dal lato Reduxi Landis Converter RS485, connettersi al controller Reduxi o al gateway Reduxi e scegliere la porta uno o la porta due:

Un->Un

B->B

GND->GND

Sull'interfaccia è apparsa una luce verde e una gialla lampeggiante. Se il colore giallo non lampeggia, il contatore energetico non è impostato dall'elettrodistribuzione e non invia i dati.

3. Ottieni il numero di serie del contatore energetico

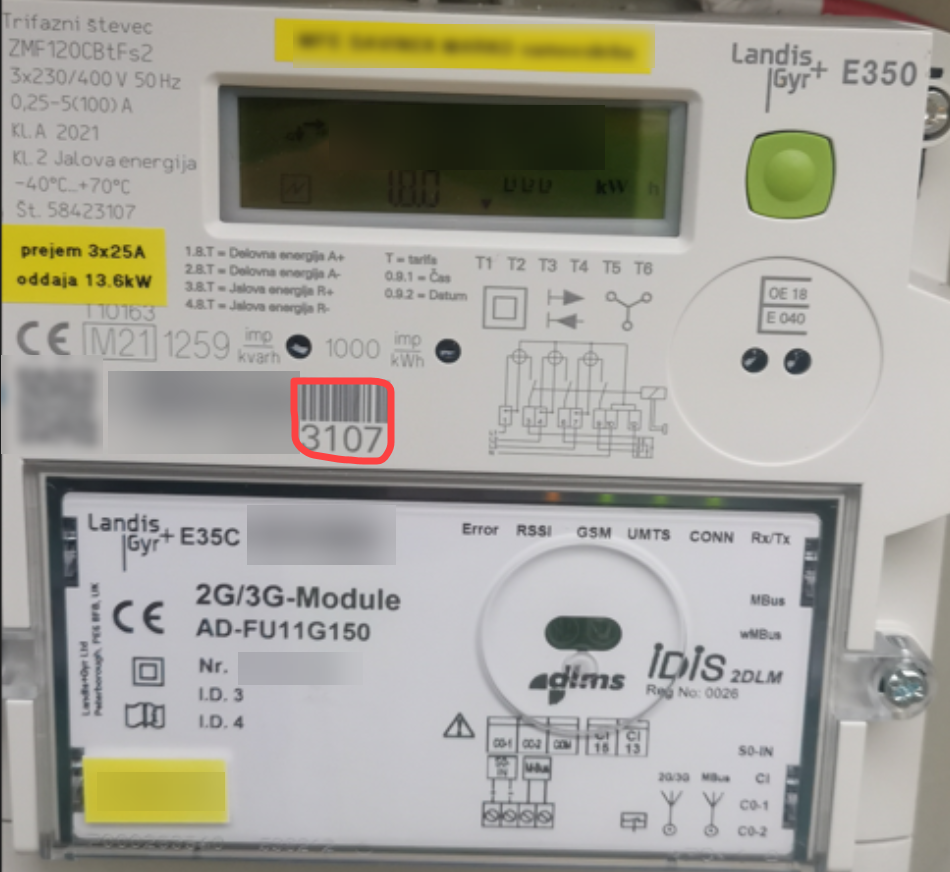

Il numero di serie può essere letto sul contatore dell'energia. Date un'occhiata all'immagine qui sotto. Il quadrato rosso mostra le ultime quattro cifre del numero di serie. Un'altra parte della serie è nascosta per motivi di sicurezza. Nel tuo caso, leggi l'intero numero di serie del contatore energetico.

4. OttieniIndirizzo del dispositivo fisico (indirizzo HDLC)

L'indirizzo è costituito dalle ultime quattro cifre del numero di serie del contatore energetico.

Ad esempio, il numero di serie sopra è 3107+1000=4107.

5. Aggiungi il dispositivo a Reduxi Configurator

Innanzitutto, puoi accedere a Reduxi Configurator utilizzando Reduxi Configurator tramite il browser.

1. Fare clic su Aggiungi dispositivo

2. Inserisci le impostazioni di base

3. Seleziona il canale di comunicazione

4. Scegli la configurazione del dispositivo

5. Prova di comunicazione

5. Entra e seleziona Impostazioni avanzate
