1. Introduzione
Benvenuti nel mondo di Reduxi, che vi permette di prendere il controllo dei costi energetici e dell'uso efficiente dell'elettricità per uno sviluppo sostenibile. Caratteristiche principali:
- Gestione della potenza di picco,
- Gestione della produzione di impianti solari,
- Ottimizzazione del consumo di elettricità.
La misurazione accurata e l'analisi del consumo energetico sono i primi passi verso la riduzione dell'energia. Per raggiungere questo obiettivo, è necessaria la tecnologia giusta. Il convertitore Reduxi consente di collegare il contatore Landis+Gyr E350, 450 al sistema Reduxi tramite il controller Reduxi o il dispositivo Reduxi Gateway.
2. Istruzioni per il collegamento
Per la prima configurazione, è necessario collegare Reduxi Converter a Reduxi Controller o Reduxi Gateway alla porta RS485. Per il collegamento, si consiglia di utilizzare un cavo a coppie intrecciate a doppio isolamento con una treccia (cavo schermato).
- Il filo a doppio isolamento deve essere collegato nel modo seguente: il primo filo del convertitore A è collegato al filo Reduxi A. Collegare l'altro filo dell'inverter B al filo Reduxi B. Collegare il cavo intrecciato (cavo schermato) a GND.
- Collegare Landis+Gyr E350, 450 metri con cavo a due fili al convertitore Reduxi
- Il LED verde, che si trova in alto, dovrebbe iniziare a illuminarsi.
Per la configurazione/installazione del software, visitare il sito Web in cui è disponibile la documentazione più recente:
3. Specifiche tecniche

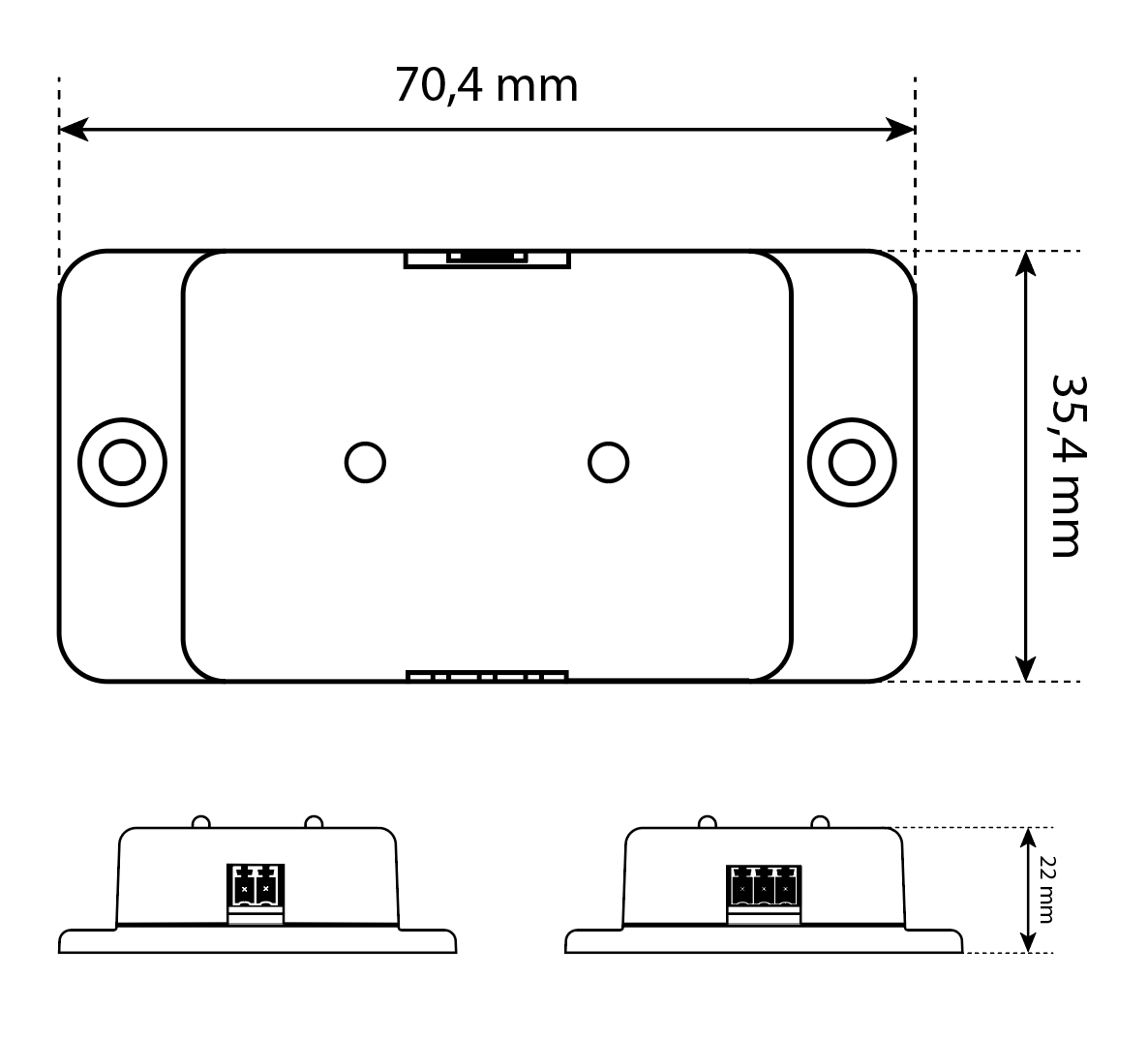

3.1. Dimensioni
- Alloggiamento del tavolo che può essere collegato.
- Dimensioni: 35,4 x 70,4 x 22 mm.
- Protezione: <IP20.
- Peso: 30 g.
Lunghezza: 35,4 mm | Larghezza: 70,4 mm | Altezza: 22 mm |
3.2. Dati tecnici
ALIMENTAZIONE ALIMENTAZIONE |
|
Alimentazione |
Landis+Gyr E350, 450 metri |
PINS |
|
Landis+Gyr E350, 450 metri |
1 connettore a 2 pin |
RS485 |
1 connettore a 3 pin |
CONNETTIVITÀ |
|
RS485 |
A seconda delle impostazioni del misuratore (esempio: 1x 115200 BAUD half duplex) |
Landis+Gyr E350, 450 metri |
M-BUS |
ALTRI |
|
Intervallo di temperatura operativa |
Da 0°C a +40°C |
Intervallo di temperatura di stoccaggio |
Da -10°C a +70°C |
Umidità relativa durante il funzionamento |
< 95% (non si condensa) |
Protezione |
< IP20 |
3.3. Spine di connessione
3.3.1. Spine RS485

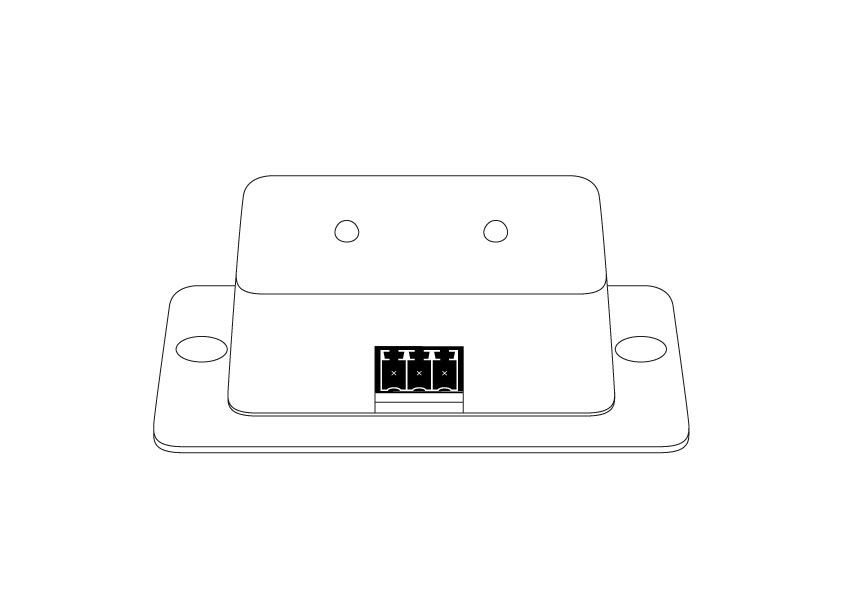

Figura 1: Spine di comunicazione RS485 (contrassegnate dal numero 1).
-
Velocità massima di trasferimento dati: 921600 BAUD.
-
Half duplex.
-
Livello di tensione: 0 V - 5 V.
3.3.2. M-BUS

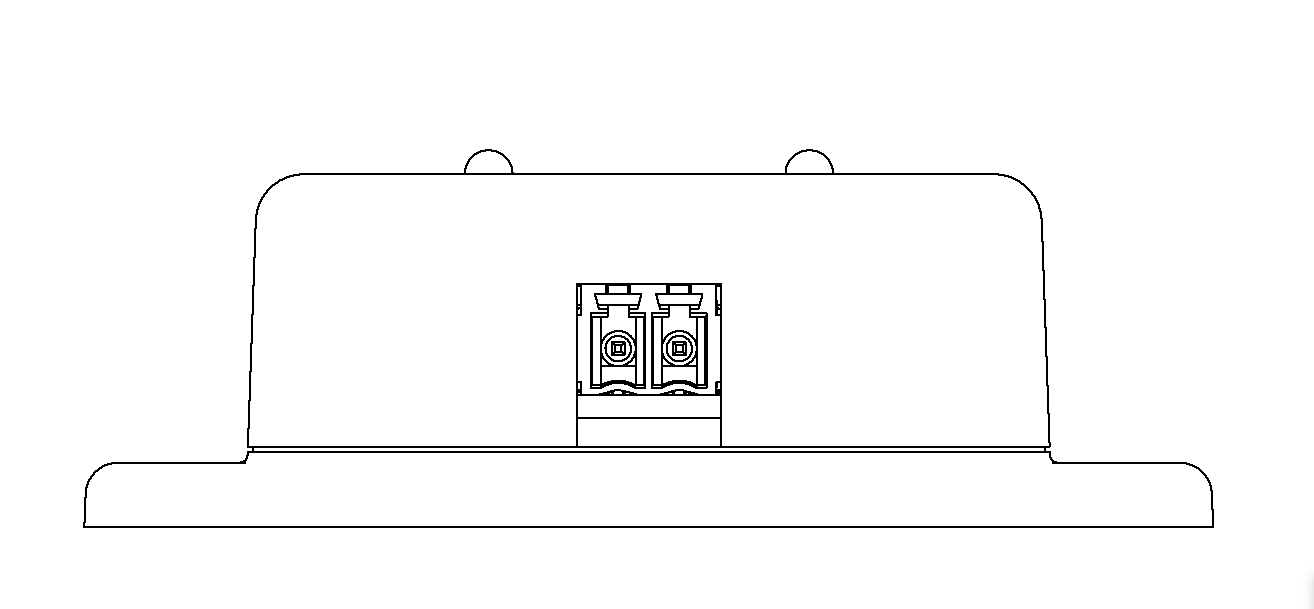

Figura 2: Spine di comunicazione 1 connettore a 2 pin (contrassegnato dal numero 2).
- M-BUS
- M-BUS
- Comunicazione tramite uscita M-BUS.
- Livello di tensione: 12 V - 38 V.
3.3.3. Indicatori luminosi a LED
LED verde: l'alimentazione è attiva. |
|
LED giallo: lampeggia durante il trasferimento dei dati. |
4. Istruzioni generali per l'uso
- Utilizzando questo dispositivo, l'utente accetta Informativa sulla privacy e Termini e condizioni
- Leggere e conservare queste istruzioni per riferimento futuro. Rispettare tutte le avvertenze e le linee guida.
- Posizionamento: Assicurarsi che il prodotto sia posizionato su una superficie stabile e non vibrante.
- Disimballaggio: Rimuovere tutti i materiali di imballaggio prima di collegare il prodotto all'alimentazione.
- Ventilazione: Mantenere libere le fessure di ventilazione; non appoggiare oggetti sul prodotto.
- Umidità e liquidi: Proteggere il prodotto dall'esposizione a liquidi, pioggia o umidità.
- Pulizia: Scollegare sempre il prodotto prima di pulirlo. Utilizzare solo un panno morbido e asciutto; evitare detergenti liquidi o spray.
- Aperture: Non inserire oggetti nelle aperture.
- Riparazioni e modifiche: Non tentare di aprire o riparare il prodotto da soli, per non invalidare la garanzia. Le riparazioni devono essere eseguite solo da tecnici qualificati.
- Spostamento: Scollegare il prodotto dall'alimentazione prima di spostarlo.
- Etichette: Conservare tutte le etichette originali e non rimuoverle dal prodotto.
- Fonti di calore: Evitare di installare il prodotto vicino a fonti di calore come termosifoni, stufe o altri apparecchi che generano calore.
- Cavo di alimentazione: Installare il cavo di alimentazione in modo sicuro e assicurarsi che non costituisca un pericolo di inciampo o che non sia esposto a potenziali danni causati da oggetti che potrebbero schiacciarlo o attorcigliarlo.
- Accessori: Utilizzare solo gli accessori o le attrezzature aggiuntive raccomandate dal produttore.
- Scollegare la spina: Scollegare il prodotto dalla fonte di alimentazione durante i temporali o se non viene utilizzato per un periodo prolungato.
- Requisiti di tensione: Collegare il prodotto solo a una presa di corrente che corrisponda ai requisiti di tensione specificati in queste istruzioni.
- Accesso all'alimentazione: Assicurarsi che l'ingresso di alimentazione del dispositivo sia sempre accessibile e funzionante.
- Carico elettrico: Non sovraccaricare le prese elettriche, le prolunghe o i pannelli degli interruttori.
Produttore
Nome: AMIBIT d.o.o.
Indirizzo: Šaleška 2 a, 3320 Velenje
Numero di identificazione: 6930808000
ID FISCALE: SI51315831
Email: info@reduxi.eu
Telefono: +386 (0)3 777 01 40
Documento
Scopo: Convertitore Reduxi per Landis+Gyr E350, 450 metri
Versione: V1.0 12.2022
Copyright
© 2022 AMIBIT d.o.o.
Tutti i diritti riservati. Nessuna parte del presente documento può essere riprodotta, memorizzata su un sistema di archiviazione e recupero o in qualsiasi altra forma, elettronica, elettrostatica, su nastro magnetico, in fotocopia o altro, senza la previa autorizzazione scritta di AMIBIT d.o.o.
