1. Installazione della stazione di ricarica ABB Terra

Se vogliamo che Reduxi Controller sia connesso alla stazione di ricarica ABB Terra, è necessario regolare impostazioni specifiche nella stazione di ricarica stessa.

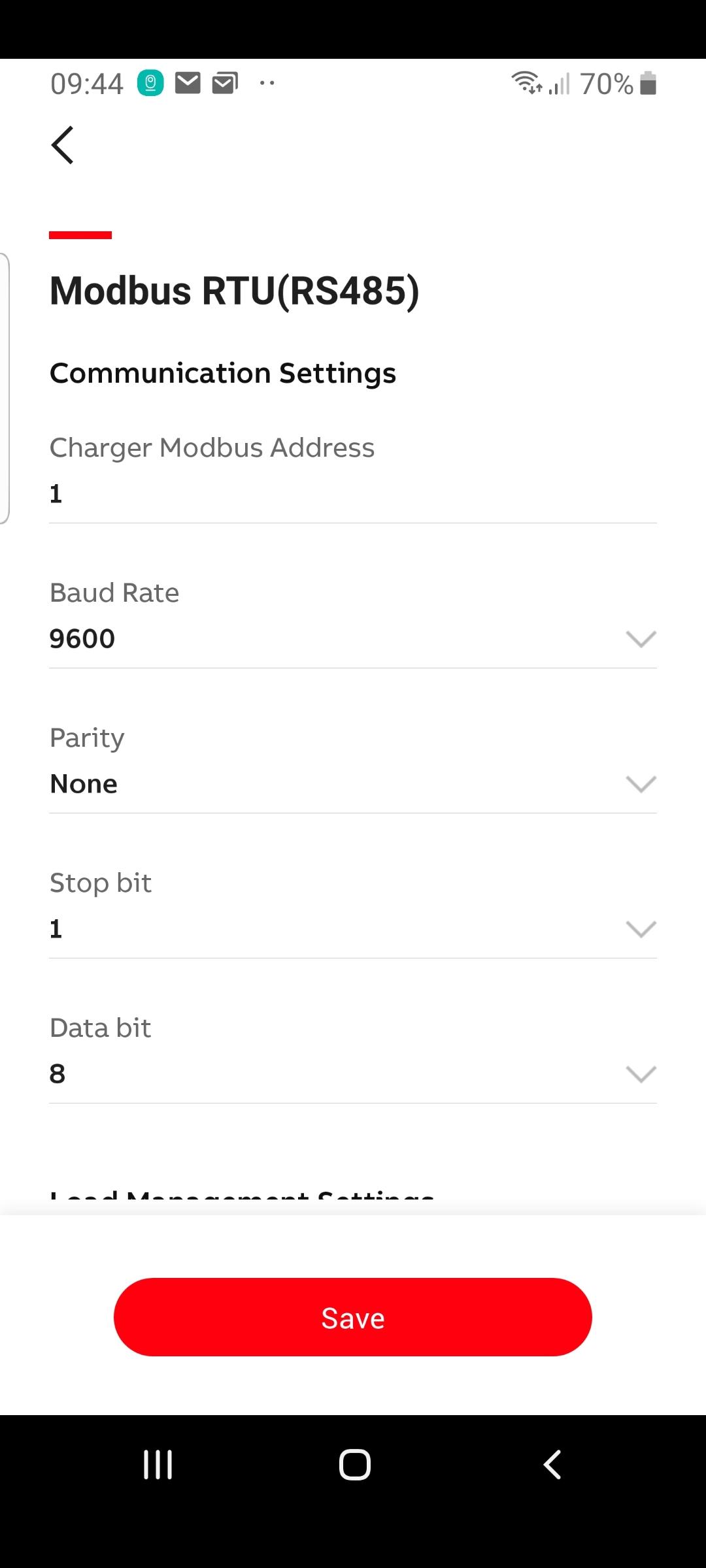

Nella configurazione del dispositivo è necessario impostare la comunicazione Modbus su slave.

2. Aggiungere un dispositivo a Reduxi

Una volta configurata correttamente e collegata a Reduxi Controller, la stazione di ricarica ABB Terra EV può essere aggiunta a Reduxi Controller. Le istruzioni per accedere al controller sono disponibili al link Reduxi Controller.

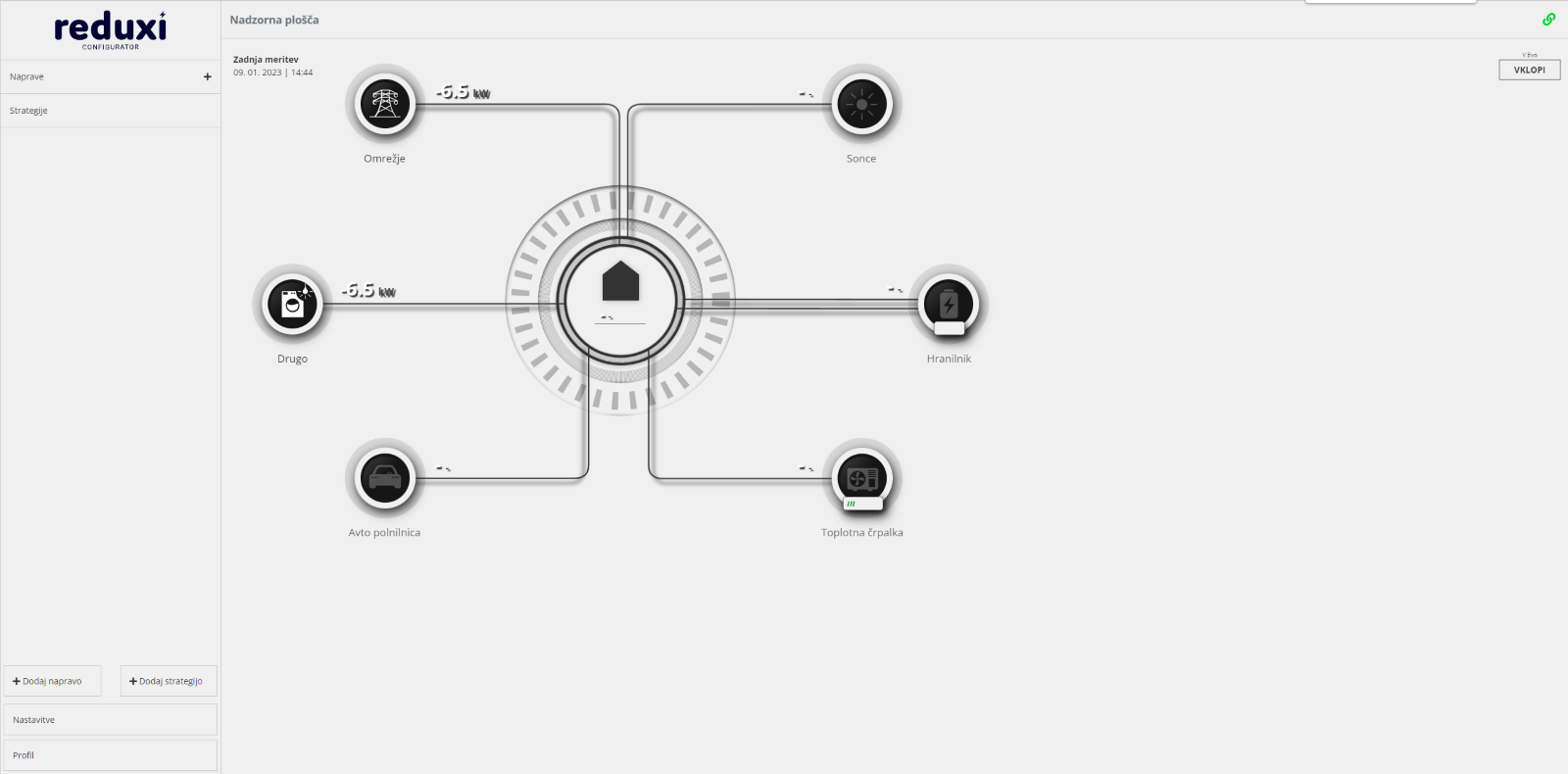

Dopo aver effettuato l'accesso a Reduxi Configurator, viene visualizzata la dashboard. Per aggiungere dispositivi, selezionare l'opzione Aggiungi dispositivo nella finestra in basso a sinistra.

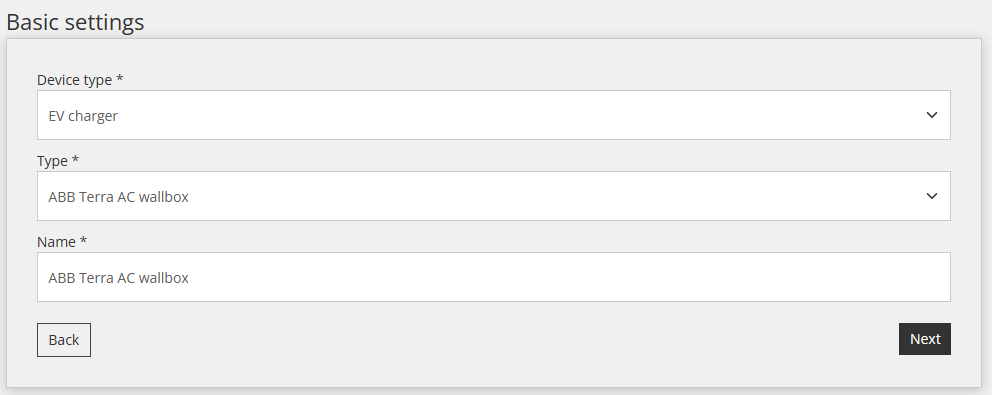

Nel passaggio successivo, seleziona il tipo di dispositivo, digita e inserisci il nome del dispositivo aggiunto. Nel nostro caso, quando aggiungiamo la stazione di ricarica ABB Terra, selezioniamo:

• nel campo tipo di dispositivo: Caricabatteria da auto,
• in scatola tipo: ABB Terra AC wallbox e
• nel campo Nome: specificare un nome qualsiasi (ad esempio, stazione di ricarica ABB Terra, stazione di ricarica).

Dopo aver inserito le informazioni, fare clic sull'opzione in basso a destra Avanti.

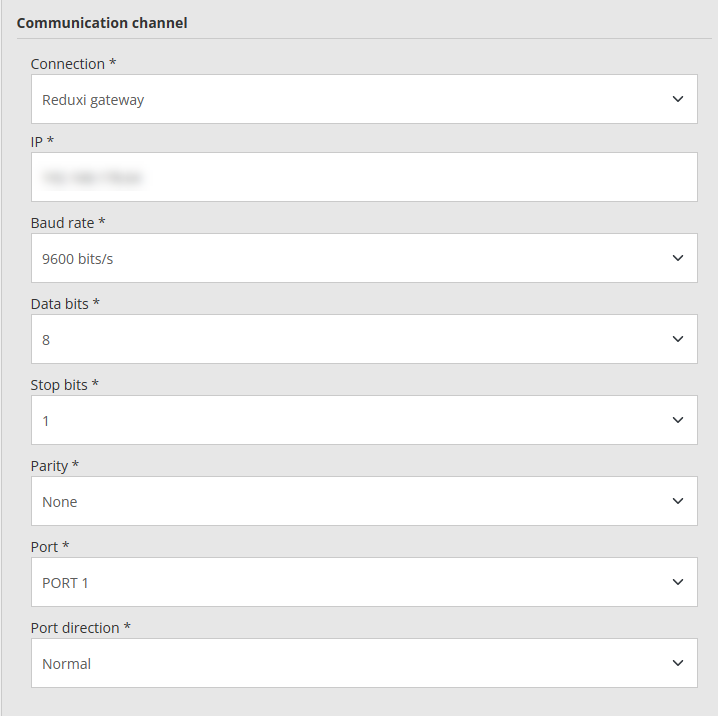

Nella finestra successiva definiamo il canale di comunicazione e configuriamo il dispositivo. L'immagine seguente mostra il configuratore per la connessione tramite Reduxi Gateway.

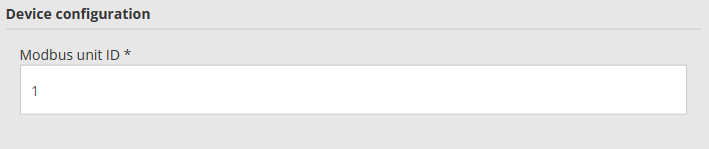

Normalmente, l'ID dell'unità Modbus è impostato su 1.

Utilizzare il pulsante di prova della comunicazione per verificare se la comunicazione del dispositivo è impostata correttamente.

Quando riceviamo la risposta che i due dispositivi comunicano correttamente tra loro, possiamo scegliere l'opzione Avanti.

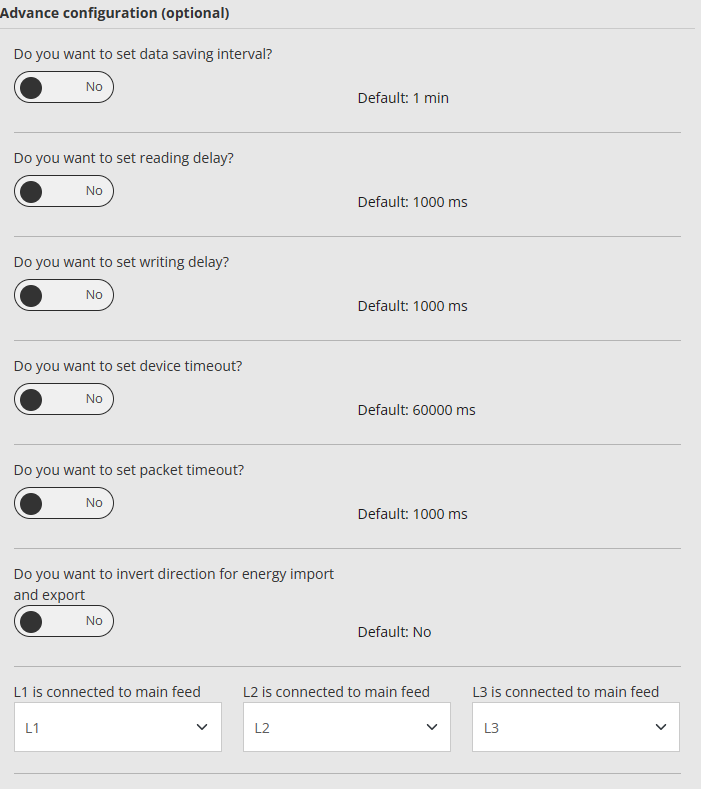

Nell'ultima finestra di aggiunta di una stazione di ricarica Schrack, puoi regolare alcune impostazioni in base alle tue esigenze.

3. Visualizzazione dei dati della stazione di ricarica per veicoli elettrici ABB Terra

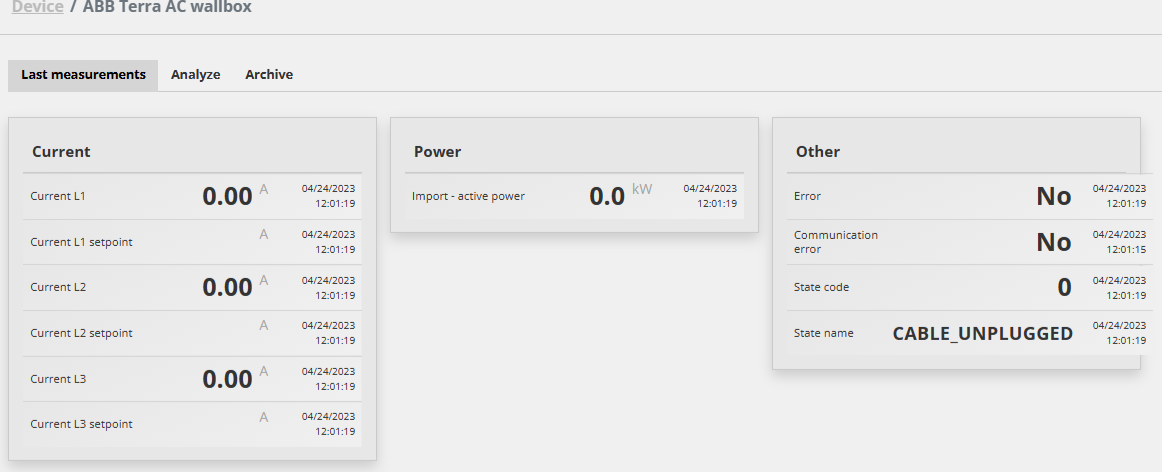

Una volta aggiunta correttamente, la stazione di ricarica ABB Terra EV sarà visibile tra i dispositivi aggiunti. Selezionandola vengono visualizzate le ultime misurazioni effettuate dalla stazione di ricarica.

Questo articolo è stato scritto in collaborazione con E-ING.
