1. Come configurare l'inverter per impianto solare SolarEdge per consentire la comunicazione Modbus TCP con il controller Reduxi?

1.1 Spegnere l'inverter

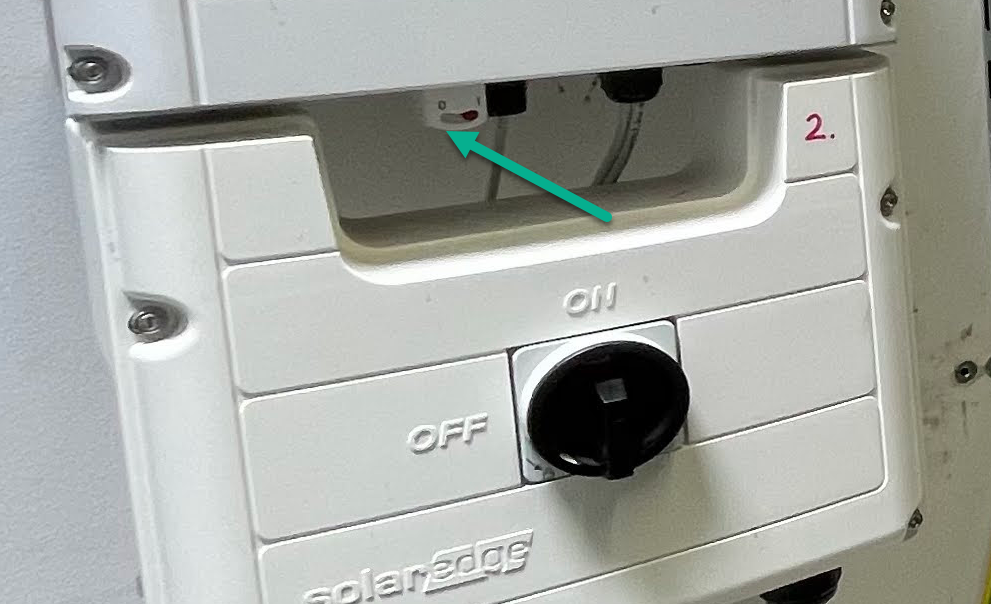

Spegnere l'inverter tramite l'interruttore posto nella parte inferiore del pannello frontale. Spostare l'interruttore da 1 a 0.

Attendere che la produzione di energia dell'inverter scenda a 0 W.

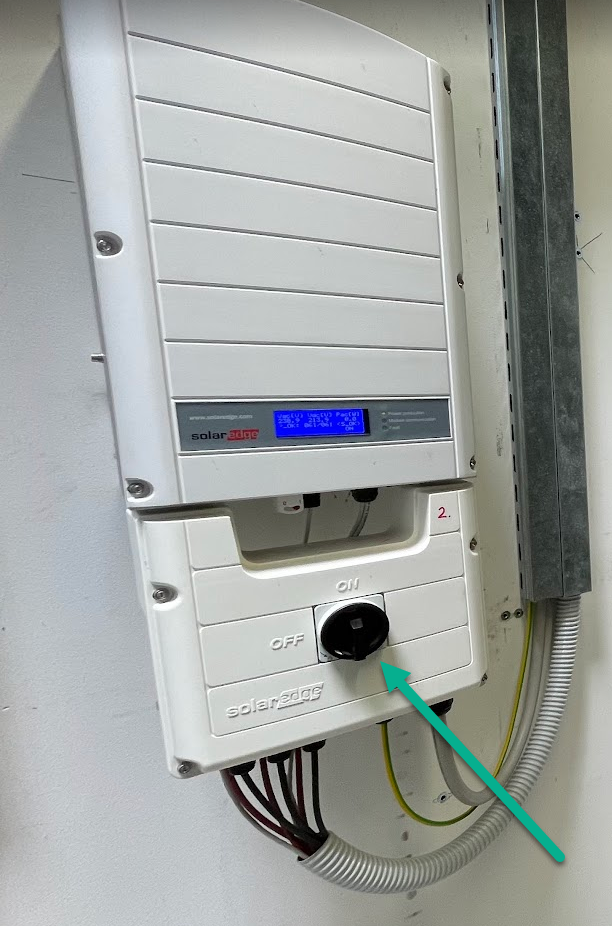

Portare inoltre l'interruttore principale dalla posizione ON alla posizione OFF.

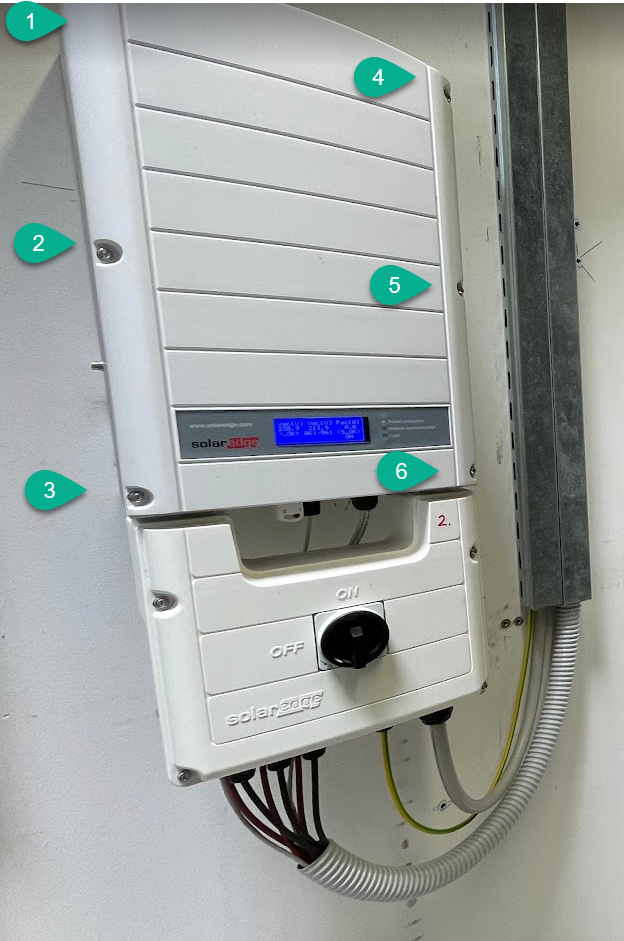

1.1 Svitare le 6 viti sul coperchio anteriore

1.2 Abilitare la configurazione della modalità di visualizzazione

Andate all'unità display, dove troverete quattro piccoli pulsanti, e premete e tenete premuto quello destro per 4 secondi.

1.3 Dovrai inserire la password

La password predefinita è "12312312" (disponibile nella documentazione SolarEdge) premendo diversi pulsanti. Il secondo pulsante è per il numero 1, il terzo è per il numero 2 e il quarto è per il numero 3.

Dopo aver inserito la password corretta, si passerà automaticamente al menu successivo.

1.4 Impostare la comunicazione corretta

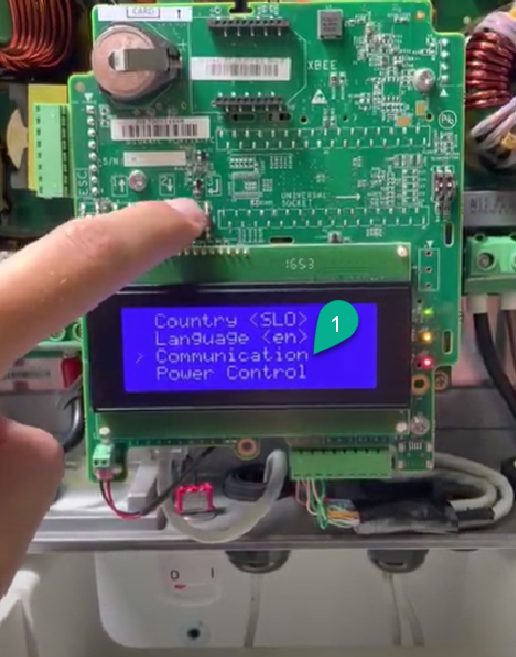

Premere il terzo pulsante per scendere nel menu. Premere il terzo pulsante così tante volte che il segno ">" si trovi nella posizione "Comunicazione", quindi premere il quarto pulsante per accedere al menu Comunicazione.

1.5 Imposta la connessione TCP

Controllare la configurazione LAN e abilitare la comunicazione Modbus TCP. Imposta la porta TCP Modbus e definisci l'IP di rete statico (consigliato).

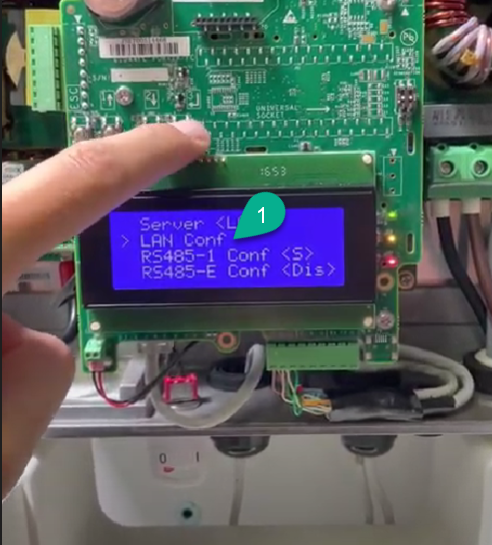

1.5.1 Scegli LAN Conf menu

Di nuovo, premere il terzo pulsante per scendere nel menu e selezionare "LAN Conf" e il quarto pulsante per accedere al menu "LAN Conf".

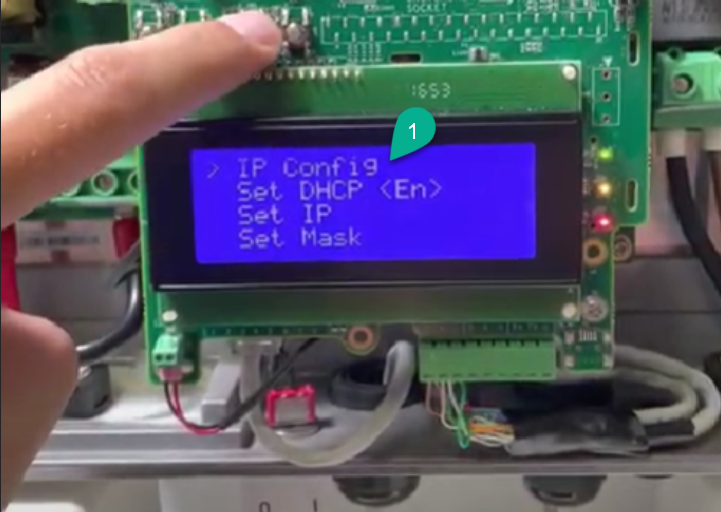

1.5.2 Scegli dal menu Configurazione IP

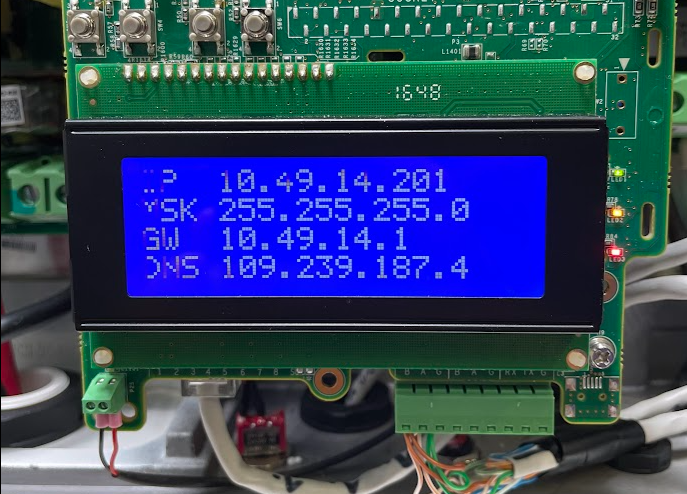

1.5.2 Configurare le impostazioni di configurazione IP

Inserire l'indirizzo IP statico dell'inverter, maschera, GW e DNS (facoltativo).

Premere il quarto pulsante e tenerlo premuto per confermare le impostazioni di inserimento.

1.6 Torna al menu principale

Tornare al menu premendo il primo pulsante.

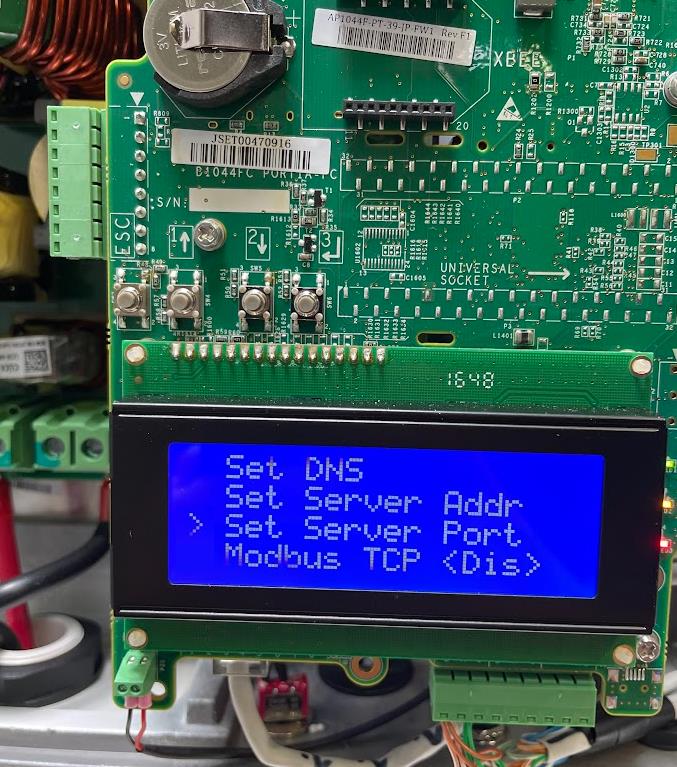

1.7 Imposta la porta del server

Premere il terzo pulsante, andare al menu "Imposta indirizzo server" e inserire l'ID dell'unità Modbus. Dopo averlo inserito, tenere premuto il quarto pulsante, attendere che appaia la scritta "Applicato", quindi rilasciarlo.

Ritornare al menu descritto premendo il primo pulsante.

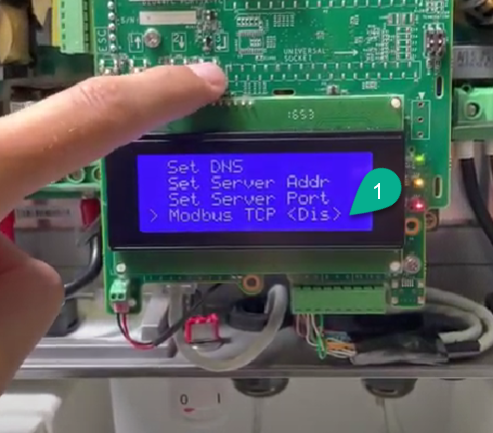

1.8 Imposta Modbus TCP <Dis>

Premere il terzo pulsante per scendere nel menu e selezionare "Modbus TCP <Dis>" premendo il quarto pulsante.

1.8.1 Imposta il numero di porta

Inserire il numero di porta (il valore predefinito è 502). È possibile modificarlo premendo il secondo e il terzo pulsante oppure lasciando la porta numero 502 e tenendo premuto il quarto pulsante finché non viene visualizzata la notifica "applicato". Quando vedi questo messaggio, rilascia il quarto pulsante.

1.8.2 Bloccare lo schermo

Premendo il primo pulsante è possibile tornare al menu per bloccare lo schermo.
Se non lo si blocca manualmente, il display si bloccherà automaticamente dopo 10-15 minuti e la retroilluminazione verrà disattivata.

1.9 Raccogliere informazioni per Reduxi Configurator

Ora la configurazione è completata ed è possibile aggiungere l'inverter al controller utilizzando l'indirizzo IP statico, la porta e l'ID unità Modbus immessi.

2. Aggiungi il dispositivo a Reduxi Configurator

Innanzitutto, puoi accedere a Reduxi Configurator utilizzandoReduxi Configurator tramite il browser.

1. Fare clic su Aggiungi dispositivo

2. Inserisci le impostazioni di base

3. Seleziona il canale di comunicazione

Inserisci le impostazioni utilizzate nella sezione Configura connettività Ethernet dell'interfaccia Web per l'inverter SolarEdge.

4. Inserisci la configurazione del dispositivo

ID unità Modbus: normalmente ne viene utilizzato uno.

5. Entra e seleziona Impostazioni avanzate
