Gli impianti Reduxi e Solaredge consentono agli utenti di ottimizzare la produzione di energia, aumentare la flessibilità, ridurre i costi e migliorare la sostenibilità.
1. Introduzione
Il produttore di Solar Edge fornisce informazioni dettagliate su come collegare più inverter con diverse opzioni sul collegamento: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.
1.1 Collegamento fisico tra Reduxi e inverter

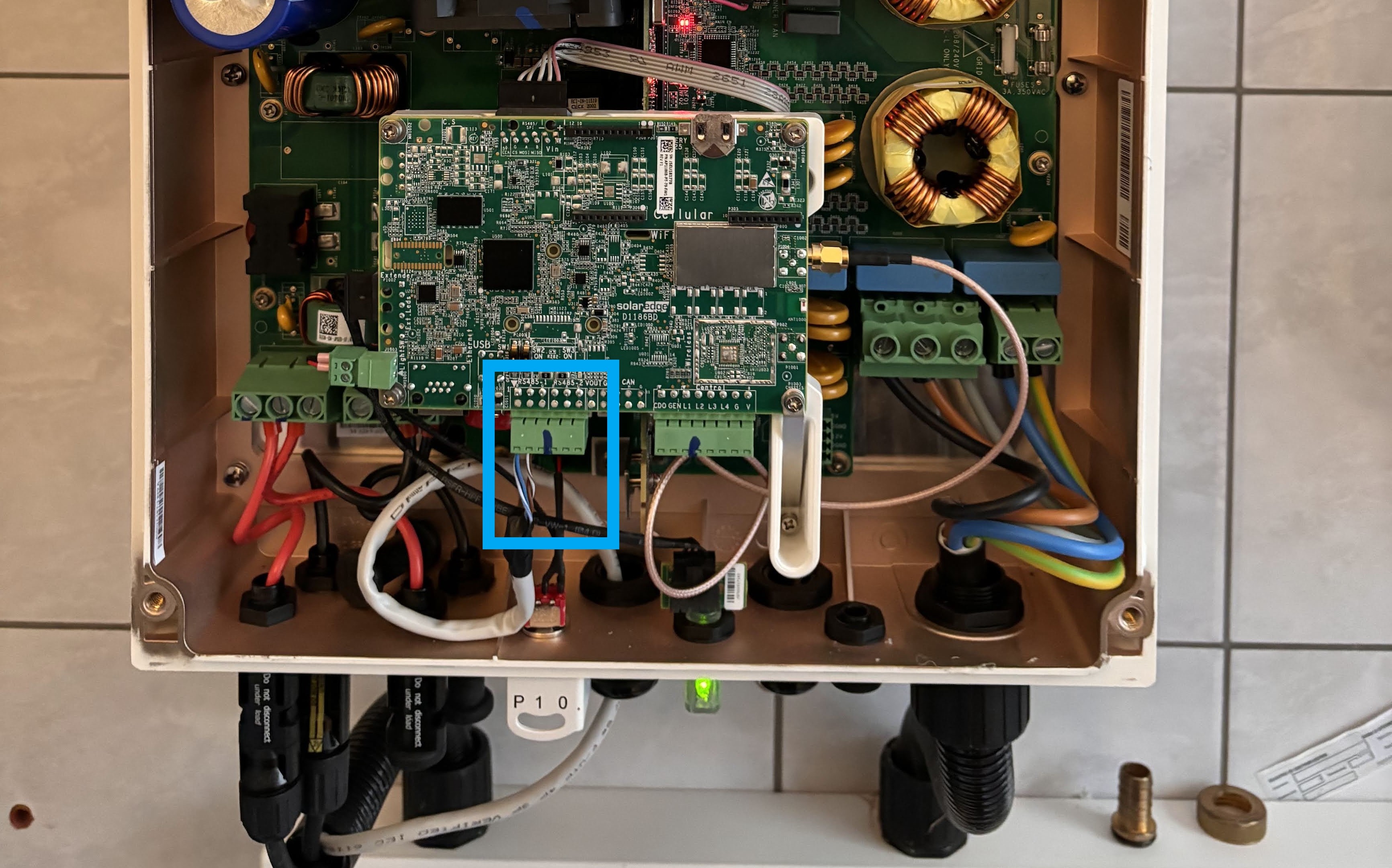

Collegare il controller Reduxi ai contatti sul circuito dell'inverter come mostrato nell'immagine sottostante:
2. BUS (seriale) connessione configurazione per inverter master e slave
Questo esempio è fornito per semplificare l'esperienza degli utenti su come creare una connessione seriale tra diversi inverter in cui uno funge da master e gli altri da slave e un

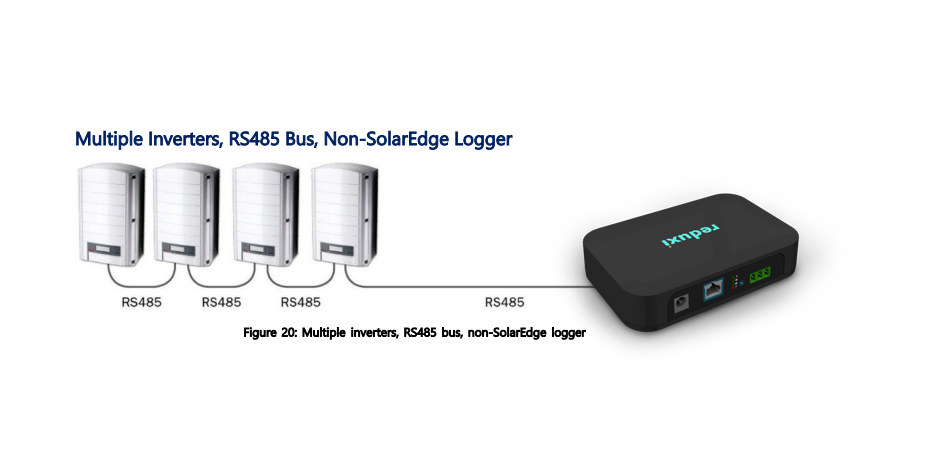

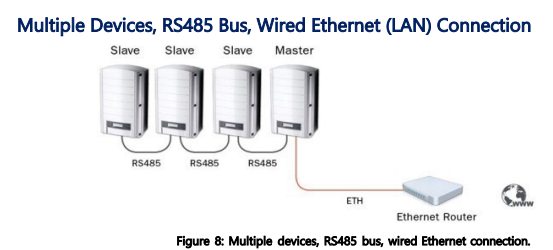

L'immagine sottostante mostra una connessione BUS con RS485 dagli slave a un master, che è collegato secondariamente a Internet.
2.1 Impostazioni per i dispositivi slave

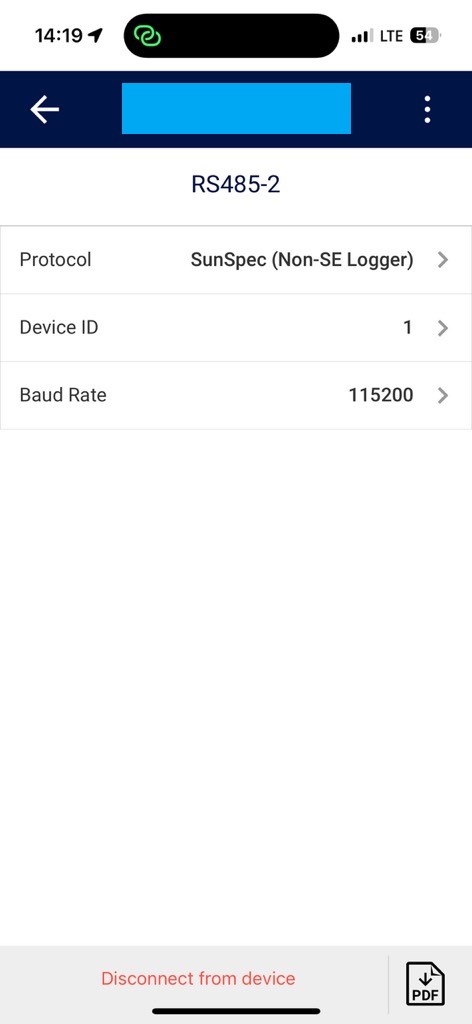

Una volta stabilite le connessioni fisiche, è necessario definire gli indirizzi per i server. Le immagini seguenti forniscono istruzioni per le impostazioni dell'indirizzo di salvataggio:

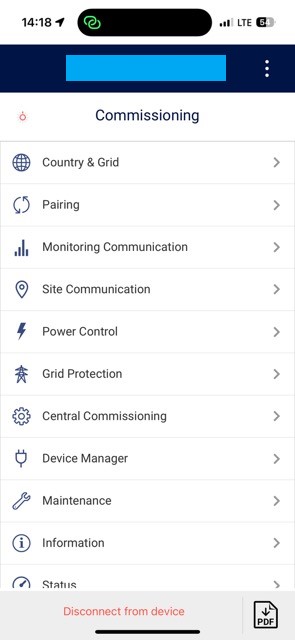

- Interfaccia inverter aperta

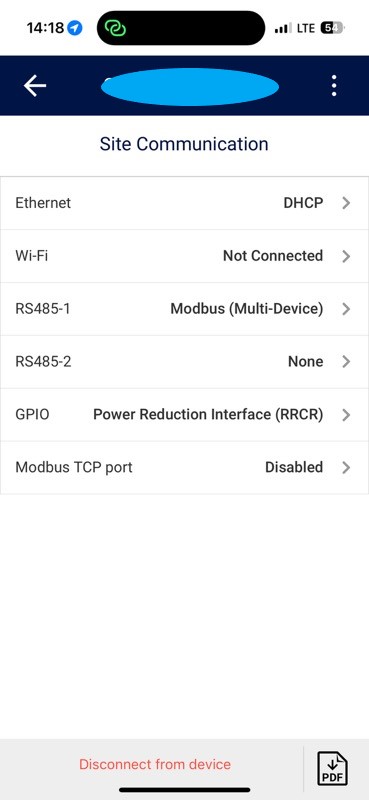

- Comunicazione Open Site

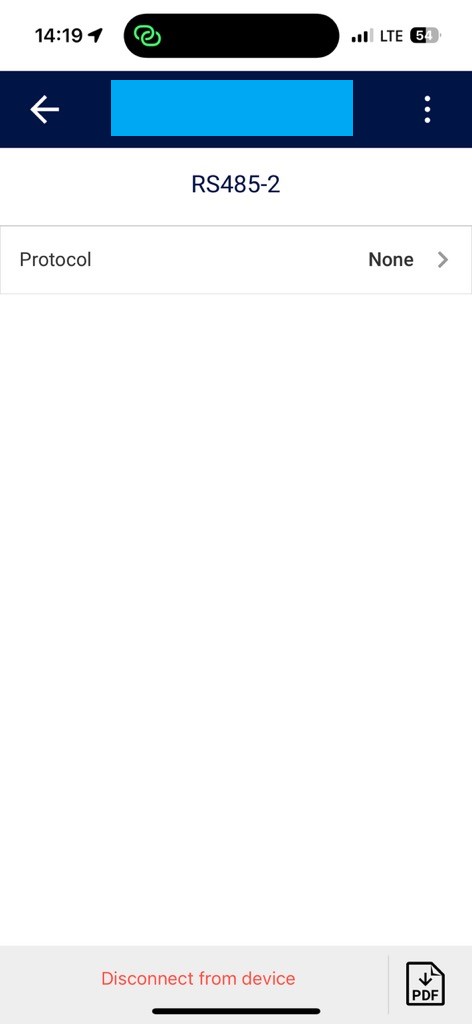

- Aprire RS485-2

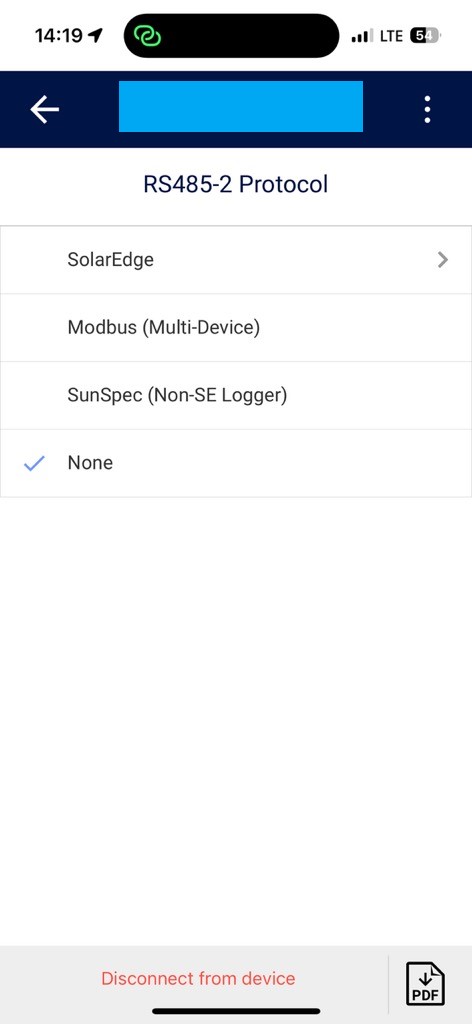

- Protocollo aperto
- Selezionare SunSpec (logger non SE e definire l'ID dispositivo
3. Connessioni per l'inverter Master al controller Reduxi tramite TCP
Per informazioni su come collegare l'inverter Master tramite Modbsu TCP con un indirizzo IP definito al controller Reduxi, seguire il collegamento: Configurazione Master SolarEdge.

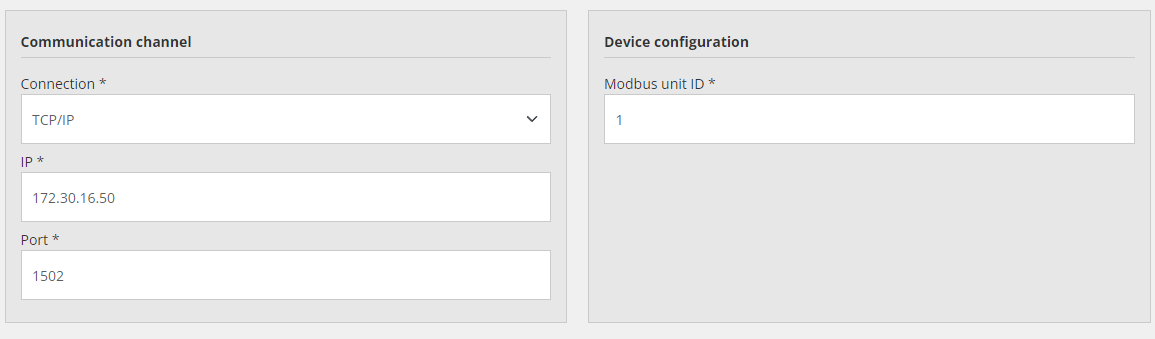

Immagine di esempio per l'impostazione Modbus TCP sul sito del controller Reduxi:
4. Collegamenti dell'inverter Master al controller Reduxi tramite RTU.
È possibile stabilire una connessione dall'inverter Master al controller Reduxi anche tramite una connessione seriale (Modbus RTU).
La configurazione degli inverter slave è la stessa del punto 2.1 Impostazioni per i dispositivi slave.

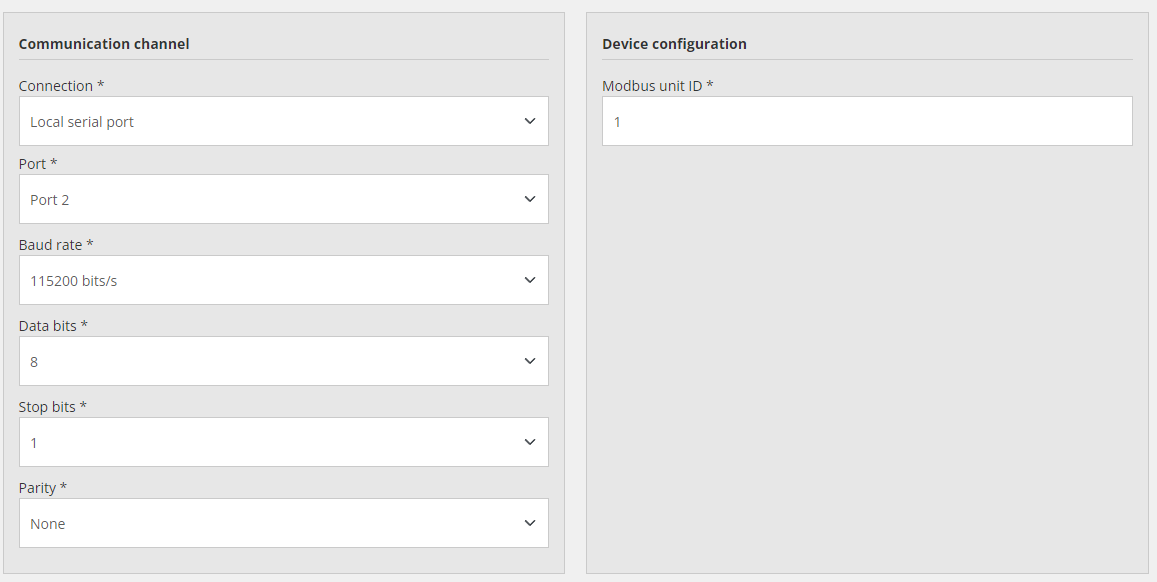

Immagine di esempio per l'impostazione Modbus RTU sul sito del controller Reduxi:
Per ulteriori informazioni su come configurare il dispositivo in Reduxi, seguire: Reduxi Configurator
Per ulteriori informazioni su come utilizzare l'applicazione cloud per Reduxi, seguire: Reduxi Cloud
