Come collegare il contatore di energia Carlo Gavazzi EM300/ET300 al controller Reduxi
Collegare il contatore di energia Carlo Gavazzi EM300/ET300 al Reduxi Controller.

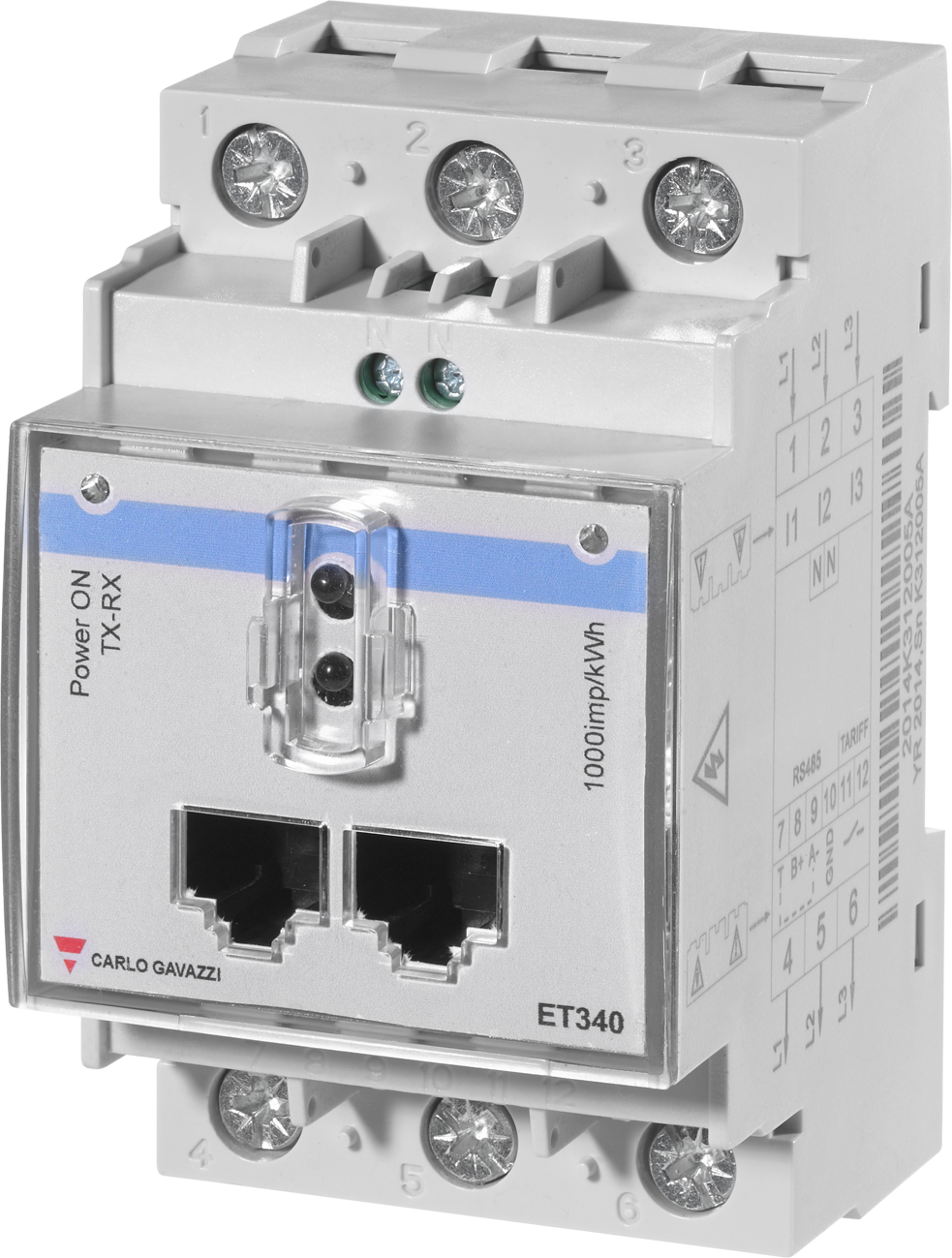

Descrizione testuale di questa immagine
Foto di un contatore di energia grigio chiaro per guida DIN, foto del prodotto su sfondo bianco, vista leggermente dall'alto e da sinistra. Stampato sul frontale: 'CARLO GAVAZZI' con un logo a triangolo rosso, modello 'ET340', etichette dei LED 'Power' e 'TX' (in parte tagliate), '1000imp/kWh', una striscia blu nella parte alta del frontale, una finestra ottica LED in plastica trasparente e due prese in stile RJ45 sul frontale. Blocco morsetti superiore con tre morsetti a vite numerati 1, 2, 3 e due piccole viti con anello verde contrassegnate N e N. Blocco morsetti inferiore con tre morsetti a vite numerati 4, 5, 6 e piccoli numeri da 7 a 12 sopra di essi. Etichetta laterale con schema di cablaggio: frecce L1, L2, L3 sui morsetti 1, 2, 3; I1, I2, I3 e N N; morsetti RS485 7, 8, 9, 10 con le indicazioni 'T', 'B+', 'A-', 'GND'; morsetti TARIFF 11, 12 con un simbolo di interruttore; morsetti 4, 5, 6 con frecce L1, L2, L3. Sul lato un codice a barre con il testo verticale '2005A', 'K312005A' e '2014 K3...'. Il terzo inferiore dell'immagine è bianco e vuoto.
1 Documentazione tecnica
Documenti del produttore per le serie Carlo Gavazzi EM300 ed ET300 (EM330, EM340, ET330, ET340):
- EM300 Series and ET300 Series Communication Protocol – parametri Modbus RTU, codici funzione e tabelle dei registri.
- Protocollo di comunicazione (Carlo Gavazzi Svezia) – istruzioni sulla pagina web del produttore, come collegate nella versione precedente di questa guida.
- EM330: manuale di istruzioni – schemi di collegamento e menu dei parametri.
- ET340: manuale di istruzioni – schemi di collegamento e menu dei parametri.
- ET340: scheda tecnica – specifiche dell'ET340.
2 Attrezzatura necessaria
- Contatore di energia Carlo Gavazzi serie EM300 o ET300 con interfaccia Modbus RS485, installato da un elettricista qualificato
- Cavo RS485
- Reduxi Controller
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Collegare e configurare il contatore
Le istruzioni per collegare e configurare il contatore si trovano nei documenti del Punto 1.
3.1 Collegamento RS485
- L'interfaccia RS485 usa le linee A-, B+, GND e T.
- Terminare il bus solo sull'ultimo dispositivo: collegare A- e T su quel dispositivo.
- Per tratte superiori a 1000 m usare un ripetitore di segnale.
- Cavo secondo il protocollo di comunicazione: doppino bilanciato AWG24 più un terzo filo per GND.
3.2 Impostazioni Modbus sul contatore
Impostare i parametri Modbus nel menu dei parametri del contatore. I valori del protocollo di comunicazione Modbus RTU:
| Parametro | Valori |
|---|---|
| Indirizzo Modbus | da 1 a 247. Predefinito: 1
|
| Baud rate | 9.6 (predefinito), 19.2, 38.4, 57.6 o 115.2 kbps |
| Parità | Nessuna (predefinito) o pari |
| Bit di stop | 1 (predefinito). 2 solo con parità nessuna. |
Nel Reduxi Configurator serve l'indirizzo Modbus del contatore. Normalmente si usa 1.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere il contatore a Reduxi
Seguire questi passaggi per aggiungere un nuovo contatore o per modificarne uno esistente.
5.1 Impostazioni di base
Accedere al Reduxi Configurator tramite browser (vedere punto 4) e fare clic su Add device.
Nel primo passaggio inserire le impostazioni di base del dispositivo. Poi fare clic su Next.
5.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione. Poi inserire la configurazione del dispositivo:
| Parametro | Valore |
|---|---|
| Modbus unit ID | Normalmente 1
|
Inserire e scegliere poi le impostazioni avanzate. I parametri seriali, se richiesti, devono corrispondere alle impostazioni del contatore (vedere Punto 3).
5.3 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il contatore Carlo Gavazzi viene letto una volta e non viene salvato nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Una volta stabilita la comunicazione, controllare i valori in Devices nel Reduxi Configurator. Reduxi si limita a leggere il contatore.
✓ Riepilogo
Preparazione (Punti 1–2): leggere i documenti Carlo Gavazzi e preparare l'attrezzatura.
Contatore Carlo Gavazzi (Punto 3): collegare il contatore tramite RS485. Impostare i parametri Modbus e annotare l'indirizzo Modbus.
Aggiunta a Reduxi (Punti 4–5): accedere al Reduxi Configurator, aggiungere il contatore con il suo ID unità Modbus e testare la comunicazione.
Messa in servizio (Punto 6): controllare le letture. Reduxi legge il contatore.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare che l'ID unità Modbus in Reduxi corrisponda all'indirizzo Modbus del contatore (da 1 a 247, predefinito 1). Verificare che i parametri seriali corrispondano. |
| Il contatore non risponde sul bus RS485 | Controllare le linee RS485 A-, B+ e GND. Terminare l'ultimo dispositivo sul bus: collegare A- e T. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
