Come collegare il contatore di energia Iskra WM3x6 al controller Reduxi
Collegare il contatore di energia trifase Iskra WM3x6 al Reduxi Controller tramite Modbus RTU (RS485).
Descrizione testuale di questa immagine

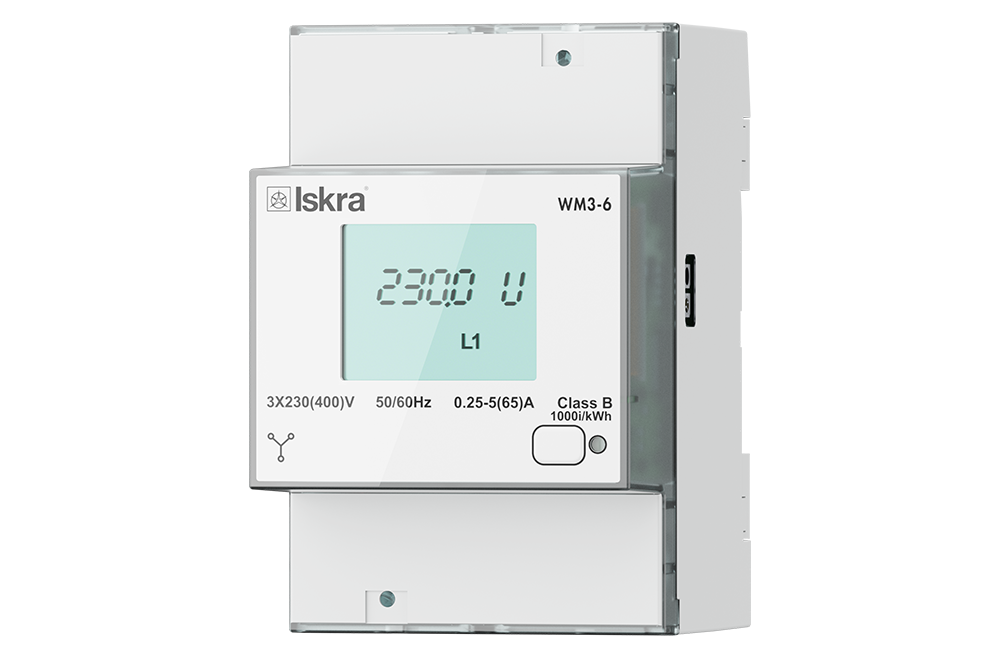

Foto del prodotto: un contatore di energia bianco per guida DIN su sfondo bianco. Sul frontale: logo 'Iskra' in alto a sinistra, modello 'WM3-6' in alto a destra, LCD che mostra 230.0 V e 'L1'. Sotto: '3X230(400)V', '50/60Hz', '0.25-5(65)A', 'Class B', '1000/kWh', a sinistra un simbolo di cablaggio trifase e a destra un LED con un rettangolo arrotondato. Un piccolo LED verde si trova in alto e un piccolo LED in basso a sinistra dell'involucro.
1 Documentazione tecnica
Le istruzioni per il collegamento e la configurazione del contatore si trovano sulla pagina web del produttore: https://www.iskra.eu/en/Smart-energy-meters/energy-meter-WM3/
- Iskra WM3x6: pagina del prodotto – varianti, interfacce e download
- Manuale d'uso WM3x6 – collegamento, impostazioni di comunicazione e registri Modbus
- Scheda tecnica WM3x6 – dati tecnici e codici d'ordine
2 Attrezzatura necessaria
Servono i componenti seguenti:
- Reduxi Controller
- Contatore di energia Iskra WM3-6 o WM3M6 con opzione RS485
- Cavo RS485 tra il contatore e il Reduxi Controller
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
022433920003 (WM3-6 230DB) e 022433920103 (WM3M6 230DB, MID).3 Collegare il contatore al Reduxi Controller
3.1 Morsetti RS485 sul contatore
La linea RS485 si trova sui morsetti ausiliari 15 e 16, indicati con B e A nella documentazione del produttore. I morsetti accettano fili da 1 a 2,5 mm² (viti M3, coppia di serraggio consigliata 0,7 Nm). Il produttore consiglia un nucleo di ferrite con due spire sulla linea RS485.
4 Impostare i parametri di comunicazione sul contatore
Il contatore usa Modbus RTU su RS485. Le impostazioni di fabbrica secondo la documentazione del produttore:
| Parametro | Impostazione di fabbrica |
|---|---|
| Protocollo | Modbus RTU |
| Formato del frame |
8, N, 2 (8 bit di dati, nessuna parità, 2 bit di stop) |
| Indirizzo Modbus | 33 |
| Velocità | da 1200 a 19200 bit/s |
Modificare le impostazioni con il software Iskra MiQen (collegamento seriale o adattatore WM-USB). L'indirizzo si può impostare anche sul contatore: tenere premuto il pulsante frontale per più di 6 secondi. Il contatore risponde quindi all'indirizzo 149 finché non si cambia l'indirizzo.
5 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
6 Aggiungere il contatore a Reduxi
Seguire questi passaggi per aggiungere un nuovo contatore o per modificarne uno esistente.
6.1 Impostazioni di base
Accedere al Reduxi Configurator tramite browser (vedere punto 5), fare clic su + Add device e inserire le impostazioni di base del contatore.
6.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione e inserire la configurazione del dispositivo:
| Parametro | Valore |
|---|---|
| Modbus unit ID | Normalmente si usa 1. Il valore deve corrispondere all'indirizzo Modbus impostato sul contatore. |
Poi inserire e scegliere le impostazioni avanzate.
6.3 Testare la comunicazione
Fare clic su Test communication in fondo alla procedura guidata. L'Iskra WM3x6 viene letto una volta e non viene salvato nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
7 Controllare le letture
7.1 Last measurements
Una volta stabilita la comunicazione, controllare i valori in Devices – Iskra WM3x6 nel Reduxi Configurator.
✓ Riepilogo
Preparazione (Punti 1–2): aprire la documentazione del produttore. Preparare il controller, un contatore con opzione RS485, il cavo RS485 e un laptop o un tablet.
Iskra WM3x6 (Punti 3–4): collegare i morsetti RS485 15 e 16. Controllare indirizzo, velocità e formato del frame sul contatore.
Aggiunta a Reduxi (Punti 5–6): accedere al Reduxi Configurator. Aggiungere il dispositivo, inserire l'ID unità Modbus e testare la comunicazione.
Messa in servizio (punto 7): Verificare le ultime misurazioni in Devices.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Nessun dato dal contatore | Verificare che il contatore abbia l'opzione RS485 (etichetta sul lato del contatore). L'ID unità Modbus e le impostazioni di comunicazione in Reduxi devono corrispondere a quelli del contatore. |
| Più contatori su una linea RS485 | Ogni contatore richiede un indirizzo Modbus univoco. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
