Come collegare il contatore di energia Shelly 3EM al controller Reduxi
Collegare lo Shelly 3EM al Reduxi Controller tramite la rete Wi-Fi locale.
Descrizione testuale di questa immagine

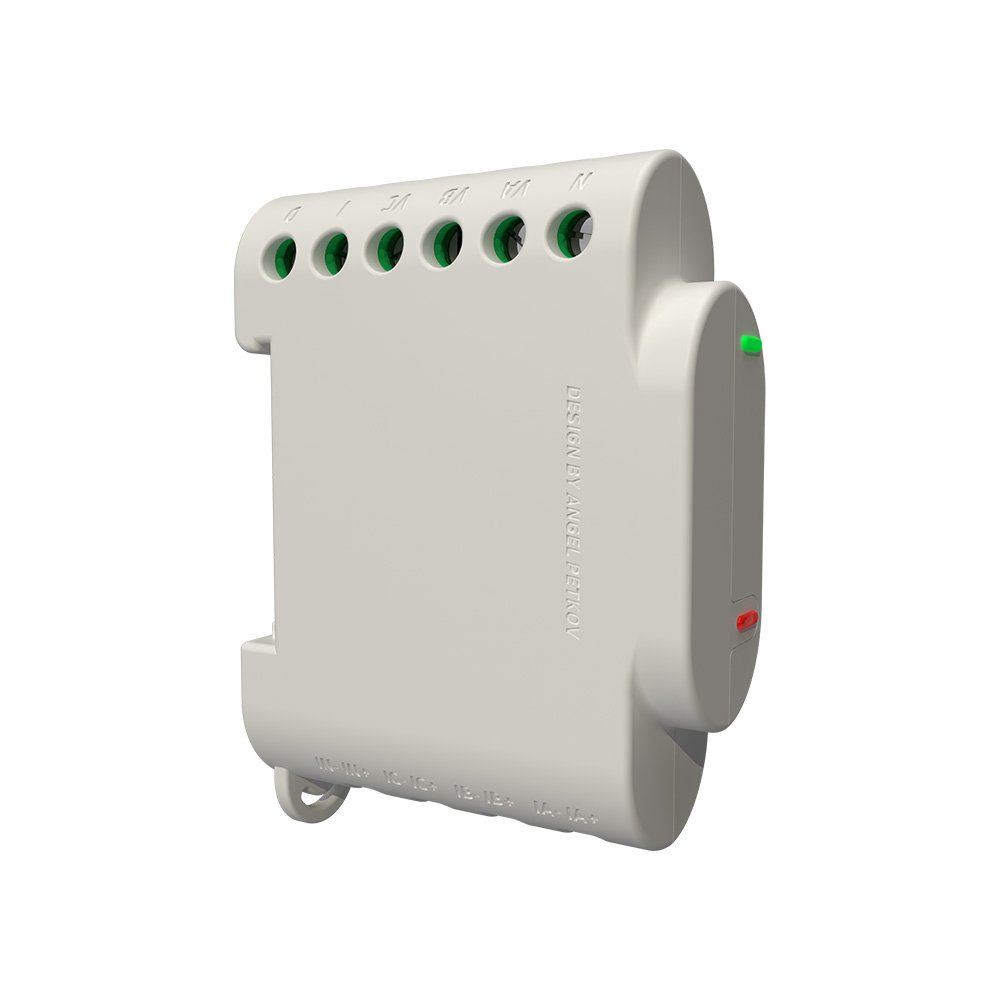

Render del prodotto: un piccolo modulo compatto color bianco sporco (involucro in stile Shelly 3EM) su sfondo bianco, visto da davanti e leggermente dall'alto, nella metà sinistra dell'immagine. Il bordo superiore ha sei aperture rotonde per le viti con anelli interni verdi ed etichette in rilievo sopra di esse. Sul lato destro dell'involucro c'è un LED verde e più in basso, sempre a destra, un LED rosso. Il testo verticale in rilievo sul frontale riporta 'DESIGN BY ANGEL PETKOV' (in parte tagliato). Il bordo inferiore presenta contrassegni in rilievo degli ingressi di corrente in quattro coppie e un piccolo occhiello di montaggio in basso a sinistra. Il resto dell'immagine è bianco e vuoto.
1 Documentazione tecnica
Le istruzioni per il collegamento e la configurazione del dispositivo si trovano sulla pagina web del produttore. Questi documenti riguardano lo Shelly 3EM:
- Shelly 3EM: knowledge base – istruzioni di collegamento e configurazione sulla pagina web del produttore
- Shelly 3EM: User and Safety Guide – istruzioni di installazione e sicurezza
- Documentazione API di Shelly – interfacce dei dispositivi Shelly
2 Attrezzatura necessaria
Servono i componenti seguenti:
- Reduxi Controller
- Shelly 3EM con i 3 trasformatori di corrente (120 A, forniti con il dispositivo)
- Rete Wi-Fi locale (802.11 b/g/n)
- Dispositivo smart (telefono, computer o tablet) per configurare lo Shelly
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Collegare lo Shelly 3EM alla rete Wi-Fi
3.1 Collegare lo Shelly all'alimentazione
Lo Shelly 3EM si alimenta a 110–230 V CA ±10 %, 50/60 Hz.
3.2 Collegarsi al Wi-Fi dello Shelly con un dispositivo smart (telefono, computer, tablet)
La rete Wi-Fi dello Shelly è visibile quando si cercano le reti Wi-Fi. Collegare il proprio dispositivo smart a questa rete.
3.3 Aprire il browser e andare all'IP predefinito dello Shelly
L'IP predefinito dello Shelly è 192.168.1.33.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web dello Shelly 3EM nel browser di un telefono (tema scuro). Barra di stato: ora 13:48, 5G, batteria 61. Barra degli indirizzi: 192.168.33.1. Intestazione: logo 'Shelly 3EM', un'icona rossa a forma di nuvola, un'icona di router o Wi-Fi, un'icona rossa di lucchetto aperto e 'Time: --:--'. Potenza totale: -0.06kW con un'icona di download. Fase 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Fase 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Fase 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Aprire le impostazioni Wi-Fi e collegarsi alla rete Wi-Fi locale
Aprire Internet & Security e attivare Connect the Shelly device to an existing WiFi Network in WIFI MODE - CLIENT.
Descrizione testuale di questa immagine
Screenshot del browser di un telefono con l'interfaccia web di Shelly (tema scuro). Barra di stato: ora 13:49, segnale, 5G, batteria 61. Indirizzo mostrato: 192.168.33.1. Prima fila di riquadri: Timer, Weekly schedule, Internet & Security (il riquadro Internet & Security, con icona a globo, è contrassegnato da un badge con freccia verde numerato 1). Seconda fila di riquadri: Safety, Actions, Settings. Sotto, un'intestazione 'Settings' con un elenco espandibile, in cui ogni voce ha un'icona info e una freccia verso il basso: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Tutte le voci sono chiuse.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web di Shelly nel browser di un telefono (tema scuro), immagine alta. Barra di stato: ora 13:49, segnale, E, batteria 61. Indirizzo: 192.168.33.1. Riquadri: Timer, Weekly schedule, Internet & Security (prima fila); Safety, Actions, Settings (seconda fila). Intestazione 'Internet & Security' con icona a globo. Sezione espansa 'WIFI MODE - CLIENT' (freccia verso l'alto) con una casella non selezionata 'Connect the Shelly device to an existing WiFi Network'; la casella è contrassegnata da un badge con freccia verde numerato 1. Più in basso le sezioni chiuse, ciascuna con icona a globo e freccia verso il basso: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. La parte inferiore dell'immagine è bianca e vuota.
Inserire il nome e la password della rete Wi-Fi. Inserire un indirizzo IP statico (consigliato). Inserire la maschera e, facoltativamente, l'IP del gateway predefinito. Premere SAVE.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web di Shelly nel browser di un telefono (tema scuro), sezione 'WIFI MODE - CLIENT' (espansa, freccia verso l'alto). Barra di stato: ora 13:49, segnale, E, batteria 61. Indirizzo: 192.168.33.1. Casella selezionata: 'Connect the Shelly device to an existing WiFi Network'. Campo del nome della rete con icona Wi-Fi: primi caratteri, termina con 137. Campo password con icona di lucchetto: puntini mascherati con un cursore di testo alla fine e un'icona a occhio a destra. Casella non selezionata: 'Set static IP address'. Pulsante 'SAVE' con icona Wi-Fi. Sotto, una sezione chiusa 'WIFI CLIENT BACKUP' (freccia verso il basso). In fondo la barra degli strumenti della tastiera del telefono con le frecce su e giù e 'Done'.
3.5 Lo Shelly si riavvia ed è raggiungibile con il nuovo IP
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web di Shelly nel browser di un telefono dopo il salvataggio delle impostazioni Wi-Fi. Indirizzo: 192.168.33.1. Un banner bianco con 'Success' e 'Settings changed' e sotto una barra verde. Sullo sfondo, attenuato, il modulo: campo del nome della rete Wi-Fi con valore BITNJE137; campo password con otto caratteri mascherati e un'icona a occhio; casella non selezionata 'Set static IP address'; pulsante 'SAVE'. Una finestra di messaggio nera con bordo blu riporta: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 è mostrato in blu). Sotto, attenuate, le voci chiuse con icone a globo e frecce, tra cui 'WIFI MODE - ACCESS POINT' e 'RESTRICT LOGIN' (le altre voci sono in parte nascoste).
3.6 Collegarsi allo Shelly tramite la rete locale
Collegare il proprio dispositivo smart alla rete locale. Inserire nella barra del browser l'indirizzo IP impostato per lo Shelly.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere lo Shelly 3EM a Reduxi
Seguire questi passaggi per aggiungere un nuovo Shelly 3EM o per modificarne uno esistente.
5.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere Punto 4) e premere il pulsante Add device. Nel primo passaggio inserire le impostazioni di base del dispositivo: selezionare il contatore di energia e lo Shelly 3EM, quindi inserire un nome a scelta. Premere poi Next.
5.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione. Inserire i dati di connessione dello Shelly 3EM:
| Parametro | Valore |
|---|---|
| Collegamento | Rete locale (TCP/IP), REST API |
| IP | L'indirizzo IP impostato sullo Shelly al Punto 3 |
Poi inserire e scegliere le impostazioni avanzate.
5.3 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Lo Shelly 3EM viene letto una volta e non viene salvato nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Una volta stabilita la comunicazione, controllare come ulteriore verifica i valori in Devices – Shelly 3EM nel Reduxi Configurator.
✓ Riepilogo
Preparazione (Punti 1–2): aprire la documentazione di Shelly e preparare l'attrezzatura.
Shelly 3EM (Punto 3): alimentare lo Shelly, aprire la sua interfaccia web e collegarlo alla rete Wi-Fi con un IP statico.
Aggiunta a Reduxi (Punti 4–5): accedere al Reduxi Configurator, aggiungere il dispositivo con l'IP dello Shelly e testare la comunicazione.
Messa in servizio (Punto 6): controllare le ultime misurazioni in Devices.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| L'interfaccia web dello Shelly non si apre dopo il salvataggio delle impostazioni Wi-Fi | Lo Shelly si riavvia ed è raggiungibile solo con il nuovo IP. Collegare il proprio dispositivo smart alla rete locale e inserire l'IP impostato. |
| Il test di comunicazione non riesce | Verificare che l'IP nel Reduxi Configurator sia lo stesso impostato sullo Shelly. Si consiglia un IP statico. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
