Come collegare l'impianto solare Kaco al Reduxi Controller
Collegare l'inverter KACO al Reduxi Controller tramite Modbus.
Descrizione testuale di questa immagine

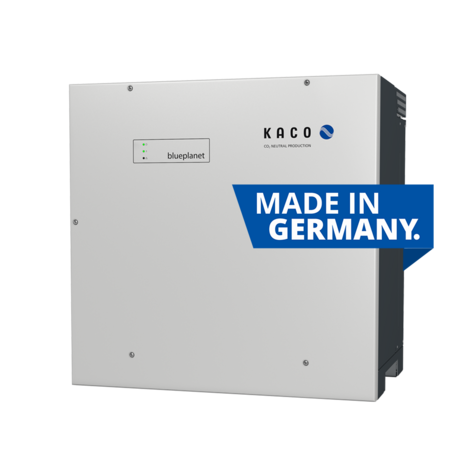

Foto del prodotto: un alloggiamento di inverter di stringa a parete grigio chiaro su sfondo bianco, visto di fronte e leggermente da destra, con una parte laterale grigio scuro. Frontale: logo 'KACO' con un simbolo a cerchio blu e un piccolo slogan sotto; un piccolo campo con etichetta con tre punti LED e la scritta 'blueplanet'. Un banner blu sul bordo destro con il testo bianco 'MADE IN GERMANY.' Viti agli angoli del coperchio frontale.
1 Documentazione tecnica
Pagine e manuali del produttore:
- Download KACO new energy – Manuali e documentazione tecnica del produttore
- Inverter di stringa e ibridi KACO – Panoramica dei prodotti del produttore
2 Attrezzatura necessaria
Occorrono:
- Reduxi Controller
- Inverter KACO
- Collegamento di comunicazione tra il Reduxi Controller e l'inverter, come descritto da KACO (vedere punto 1)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Collegare e configurare l'inverter
3.1 Collegare e configurare sul lato KACO
Le istruzioni per collegare e configurare l'inverter si trovano sulla pagina web del produttore: https://kaco-newenergy.com/downloads
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere l'inverter KACO a Reduxi
Seguire questi passaggi per aggiungere un nuovo inverter o per modificarne uno esistente.
5.1 Impostazioni di base
Accedere al Reduxi Configurator (vedere punto 4) e fare clic su + Add device. Poi inserire le impostazioni di base:
- Device type:
Solar Power Plant - Type:
Kaco - Name: un nome a scelta, ad esempio Kaco
Fare clic su Next.
5.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione e inserire la configurazione del dispositivo:
| Parametro | Valore |
|---|---|
| Canale di comunicazione | Il canale utilizzato per collegare l'inverter (vedere punto 2) |
| Unit address | Normalmente 1
|
| Advanced settings | Inserire e scegliere le impostazioni avanzate secondo necessità |
5.3 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge l'inverter Kaco una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, verificare i valori in Devices – Kaco nel Reduxi Configurator.
L'elenco dei dispositivi supportati indica l'impianto solare Kaco come Read. Reduxi legge i valori dell'inverter.
✓ Riepilogo
Preparazione (punti 1–2): Consultare la documentazione KACO e preparare l'attrezzatura.
Inverter KACO (punto 3): Collegare e configurare l'inverter come descritto dal produttore.
Aggiunta a Reduxi (punti 4–5): Accedere al Configurator e aggiungere il dispositivo come Solar Power Plant, tipo Kaco. Selezionare il canale di comunicazione, inserire l'unit address (normalmente 1), eseguire Test communication e fare clic su Done.
Messa in servizio (punto 6): Verificare le ultime misurazioni.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare che l'unit address corrisponda a quello dell'inverter. Normalmente è 1. Verificare che il collegamento di comunicazione con l'inverter sia configurato come descritto da KACO. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
