Come collegare il caricatore Alpitronic Hypercharger al Reduxi Controller
Aggiungere l'Alpitronic Hypercharger al Reduxi Controller.

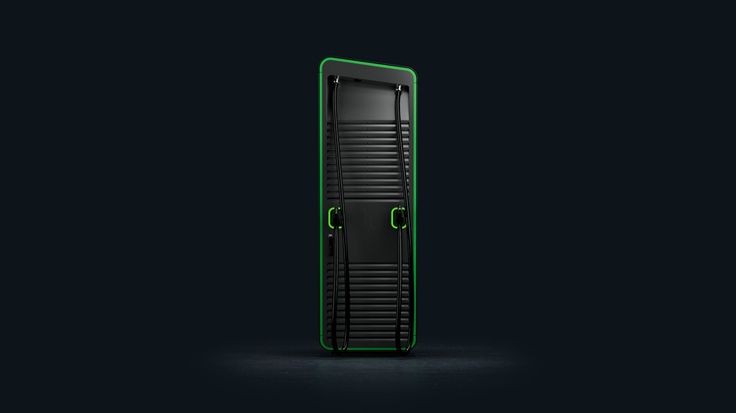

Descrizione testuale di questa immagine
Immagine del prodotto: un alto armadio nero per la ricarica rapida di auto elettriche su sfondo blu scuro, visto di fronte. L'armadio ha un contorno verde illuminato, pannelli frontali scanalati o a lamelle, due cavi di ricarica che pendono ai lati e due piccoli supporti dei connettori illuminati di verde al centro. Una leggera ombra o un alone è presente sul pavimento. Nessun testo leggibile.
1 Documentazione tecnica
Le istruzioni per collegare e configurare il caricatore si trovano sulla pagina web del produttore.
- Alpitronic: gamma Hypercharger – Modelli HYC50, HYC200 e HYC400 con specifiche.
- Alpitronic: Datasheet HYC400 (PDF) – Specifiche, protocolli di comunicazione e gestione del carico.
- Ricerca Google: documentazione Alpitronic hypercharger – Link dell'articolo originale.
2 Attrezzatura necessaria
- Reduxi Controller
- Alpitronic Hypercharger
- Cavo Ethernet (il caricatore dispone di una connessione Ethernet 10/100Base-T)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Preparare il caricatore
3.1 Abilitare Modbus sul caricatore
Aprire l'interfaccia web del caricatore. In GENERAL – Power impostare ModBus Enabled su True. Salvare le impostazioni ed eseguire un hard reset del caricatore (Hard reset HYC).
L'indirizzo IP predefinito di fabbrica del caricatore è 192.168.1.100. L'indirizzo IP del caricatore serve più avanti nel Reduxi Configurator.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere il caricatore a Reduxi
Seguire questi passaggi per aggiungere un nuovo caricatore o per modificarne uno esistente.
5.1 Impostazioni di base
Accedere in locale al Reduxi Configurator sul controller (vedere punto 4) e fare clic su + Add device. Poi inserire le impostazioni di base.
5.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione. Poi inserire la configurazione del dispositivo.
| Parametro | Valore |
|---|---|
| Modbus unit ID | Normalmente si utilizza 1. |
5.3 Impostazioni avanzate
Inserire e selezionare le impostazioni avanzate.
5.4 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge il caricatore una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, verificare i valori del caricatore in Devices nel Reduxi Configurator come ulteriore test.
✓ Riepilogo
Preparazione (punti 1–2): Aprire i documenti del produttore e procurarsi il Reduxi Controller, il cavo Ethernet e un laptop.
Caricatore (punto 3): Abilitare Modbus sul caricatore e annotarne l'indirizzo IP.
Aggiunta a Reduxi (punti 4–5): Accedere al Reduxi Configurator, aggiungere il dispositivo ed eseguire Test communication.
Messa in servizio (punto 6): Verificare le letture del caricatore in Devices.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare che Modbus sia abilitato sul caricatore e che il caricatore sia stato resettato (punto 3.1). Verificare l'indirizzo IP e il Modbus unit ID (punto 5.2). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
