Come collegare la batteria Victron Energy MultiPlus II al Reduxi Controller
Collegare un Victron Energy MultiPlus-II al Reduxi Controller.
Descrizione testuale di questa immagine

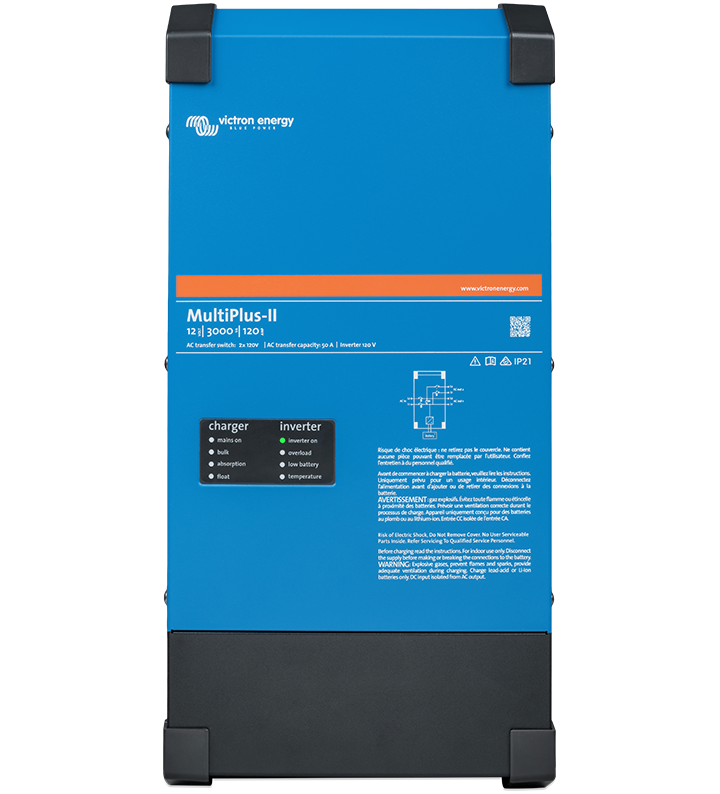

Foto del prodotto: un inverter/caricabatterie blu Victron Energy MultiPlus-II su sfondo bianco, vista frontale, con cappucci angolari in plastica nera in alto e in basso e una base grigio scuro in basso. Frontale: logo 'victron energy BLUE POWER' in alto a sinistra; una striscia arancione con 'www.victronenergy.com'; testo del modello 'MultiPlus-II' con '12 | 3000 | 120' e una riga sul commutatore di trasferimento AC e sulla capacità di 50 A (caratteri piccoli); un codice QR a destra; simboli di avvertimento e 'IP21'. Pannello LED a sinistra con le etichette 'charger' (mains on, bulk, absorption, float) e 'inverter' (inverter on, overload, low battery, temperature); il LED 'inverter on' è verde, gli altri sono spenti. Un piccolo schema di cablaggio e diverse righe di avvertenze in francese e inglese (caratteri piccoli) a destra.
1 Documentazione tecnica
Le istruzioni per collegare e configurare il dispositivo si trovano sulla pagina web di Victron.
- Manuali Victron: MultiPlus-II – Istruzioni del produttore. Selezionare il prodotto nell'elenco a discesa.
- Manuale MultiPlus-II 230V (PDF) – Installazione, cablaggio e collegamento VE.Bus.
- Scheda tecnica MultiPlus-II (PDF) – Modelli, specifiche e accessori.
- FAQ Victron Modbus-TCP – Abilitare Modbus-TCP su un dispositivo GX e trovare gli unit ID.
- Pagina del prodotto MultiPlus-II – Descrizione del prodotto e download.
2 Attrezzatura necessaria
- Victron Energy MultiPlus-II
- Dispositivo GX del sistema Victron (funge da gateway Modbus-TCP)
- Reduxi Controller
- Connessione di rete tra il dispositivo GX e il Reduxi Controller
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Configurare il sistema Victron
3.1 Abilitare Modbus-TCP sul dispositivo GX
Modbus-TCP è disabilitato per impostazione predefinita su un dispositivo GX. Per abilitarlo, andare su Settings – Services sul dispositivo GX, scorrere verso il basso e abilitare il servizio Modbus-TCP.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere il MultiPlus II a Reduxi
Seguire questi passaggi per aggiungere un nuovo dispositivo o per modificarne uno esistente.
5.1 Impostazioni di base
Accedere al Reduxi Configurator tramite browser (vedere punto 4). Fare clic su + Add device.
Inserire le impostazioni di base del dispositivo.
Descrizione testuale di questa immagine
Screenshot della pagina 'Basic settings' del Reduxi Configurator. Device type *: Battery (menu a discesa). Type *: Victron Energy MultiPlus II (menu a discesa). Name *: Victron Energy MultiPlus II (campo di testo). Pulsanti: Back (in basso a sinistra), Next (in basso a destra, scuro).
5.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione del dispositivo.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.1.1 (il campo è attivo, cursore di testo alla fine). Port *: 502. Pulsanti: Back (in basso a sinistra), Test communication e Next (in basso a destra, Next è scuro).
5.3 Impostazioni avanzate
Scegliere e inserire le impostazioni avanzate:
| Parametro | Valore |
|---|---|
| Reading delay | 250 |
| Writing delay | 250 |
Descrizione testuale di questa immagine
Screenshot della finestra "Advance settings" del Reduxi Configurator (come mostrata). Interruttori, ciascuno con una domanda: Do you want to set data saving interval: No (suggerimento: Default: 1 min). Do you want to set reading delay: Yes, campo del valore 250 con unità ms. Do you want to set writing delay: Yes, campo del valore 250 con unità ms (il campo è attivo e il valore è evidenziato). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (suggerimento: Default: No). Do you want to exclude device from summary: No (suggerimento: Default: No). Sotto, tre menu a discesa: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Pulsanti in basso: Back (a sinistra), Done (a destra, scuro).
5.4 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge il Victron MultiPlus II una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, verificare i valori del dispositivo in Devices nel Reduxi Configurator.
6.2 Attivare il controllo da parte di Reduxi
Per il controllo da parte di Reduxi, impostare il control type del dispositivo su AUTO in Devices. Solo così i comandi della strategia agiscono sul dispositivo.
Definire una strategia come descritto in Strategie per il Reduxi Controller.
✓ Riepilogo
Preparazione (punti 1–2): Aprire i manuali Victron. Preparare il MultiPlus-II, il dispositivo GX, il controller e la connessione di rete.
Sistema Victron (punto 3): Abilitare Modbus-TCP sul dispositivo GX. Annotare l'unit ID.
Aggiunta a Reduxi (punti 4–5): Accedere al Reduxi Configurator. Aggiungere il dispositivo, selezionare il canale di comunicazione e impostare il ritardo di lettura e scrittura a 250. Eseguire Test communication, poi fare clic su Done.
Messa in servizio (punto 6): Verificare le ultime misurazioni. Impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare che Modbus-TCP sia abilitato sul dispositivo GX in Settings – Services. Verificare l'unit ID in Settings – Services – Modbus/TCP – Available services. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
