Come collegare la pompa di calore Akvaterm Geo 5xx al Reduxi Controller
Aggiungere la pompa di calore Akvaterm Geo 5xx al Reduxi Controller.
Descrizione testuale di questa immagine

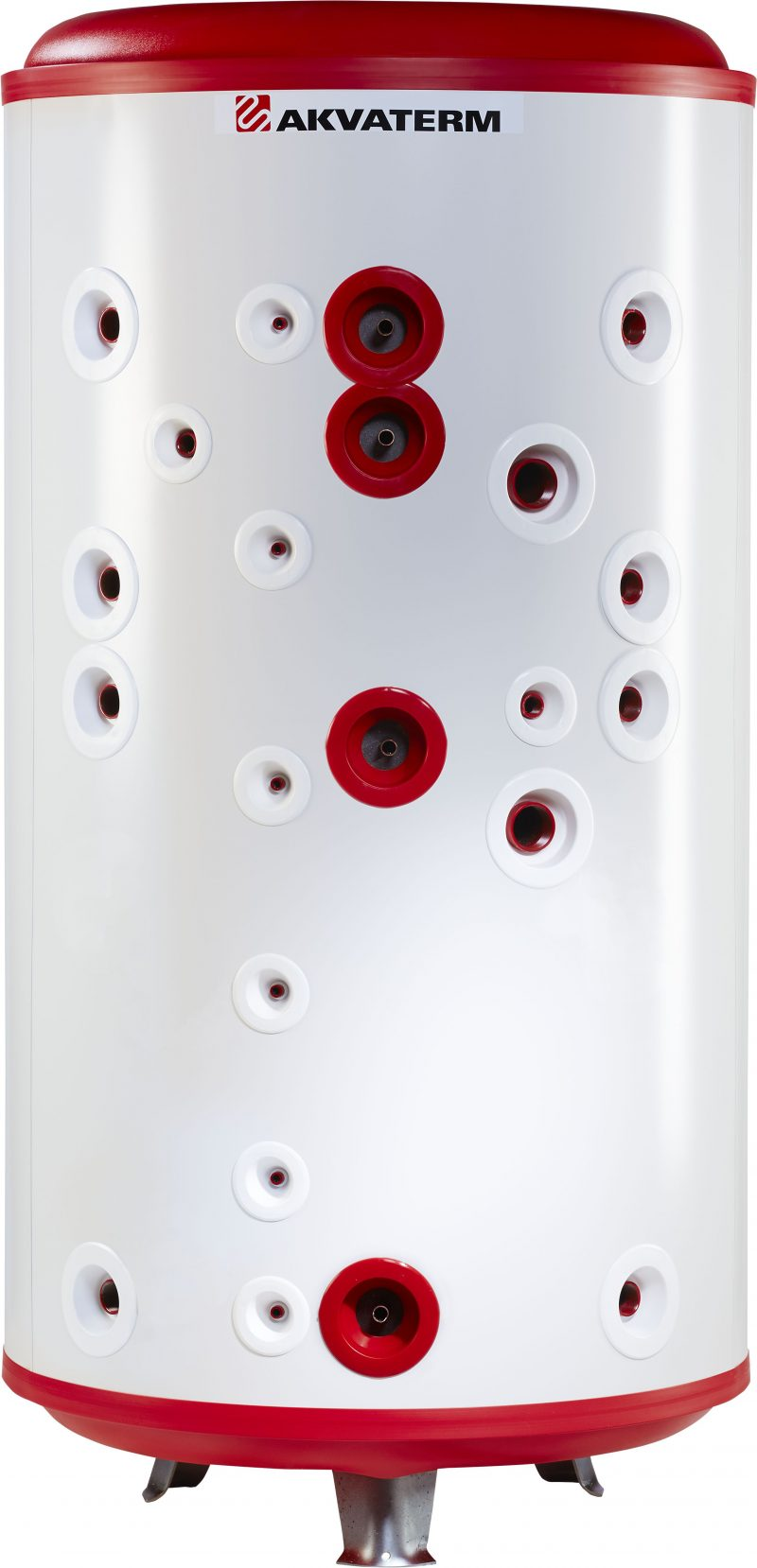

Foto di un accumulo cilindrico bianco verticale con una sommità bombata rossa e un anello di base rosso, appoggiato su tre piedi metallici. Il logo "AKVATERM" (simbolo rosso e scritta nera) è stampato vicino alla parte alta del frontale. La parete frontale ha molte porte di collegamento rotonde inserite in collari circolari bianchi e rossi. Due grandi porte con collare rosso e isolamento scuro sono una sopra l'altra al centro in alto. Diverse porte più piccole con collare bianco sono disposte sui lati sinistro e destro e nella parte inferiore. Una porta media con collare bianco e bordo interno rosso si trova a destra a metà altezza. Una porta più grande con collare rosso si trova vicino al fondo, al centro, sopra la base rossa. Non sono visibili altri testi, etichette o marcature.
1 Documentazione tecnica
Akvaterm pubblica le guide per l'Akva Geo sulla pagina del prodotto, alla voce Guides.
- Akvaterm Akva Geo: guide – Istruzioni per collegare e configurare il dispositivo (pagina web del produttore)
- Brochure Akvaterm (EN) – Brochure del prodotto, PDF
- Manuale (FIN, SVE, ENG) – Manuale, PDF
2 Attrezzatura necessaria
Servono questi componenti:
- Reduxi Controller
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Collegare e configurare la pompa di calore
Collegare e configurare l'Akvaterm Geo 5xx come descritto sulla pagina web del produttore. Vedere punto 1.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere la pompa di calore a Reduxi
Seguire questi passaggi per aggiungere una nuova pompa di calore o modificarne una esistente.
5.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere Punto 4) e fare clic su + Add device.
Inserire le impostazioni di base del dispositivo: tipo di dispositivo, tipo e un nome a scelta, ad esempio Akvaterm Geo 5xx.
5.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione e inserire la configurazione del dispositivo:
| Parametro | Valore |
|---|---|
| Canale di comunicazione | Selezionare il canale a cui è collegata la pompa di calore |
| Modbus unit ID | Normalmente 1
|
5.3 Impostazioni avanzate
Inserire e selezionare le impostazioni avanzate.
5.4 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge l'Akvaterm Geo 5xx una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, verificare i valori in Devices – Akvaterm Geo 5xx nel Reduxi Configurator come ulteriore test.
6.2 Attivare il controllo da parte di Reduxi
Per il controllo avanzato, integrare il dispositivo nella strategia Reduxi. In Devices – Akvaterm Geo 5xx nel Reduxi Configurator impostare il control type su AUTO. Solo così i comandi della strategia agiscono sul dispositivo.
Per ottenere la massima flessibilità e ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategie per il Reduxi controller.
✓ Riepilogo
Preparazione (punti 1–2): Aprire le guide Akvaterm. Preparare il controller e un laptop o un tablet.
Akvaterm Geo 5xx (punto 3): Collegare e configurare la pompa di calore come descritto da Akvaterm.
Aggiunta a Reduxi (punti 4–5): Accedere all'interfaccia web di Reduxi. Fare clic su + Add device, inserire le impostazioni di base, il canale di comunicazione, il Modbus unit ID e le impostazioni avanzate. Eseguire Test communication e fare clic su Done.
Messa in servizio (punto 6): Verificare le letture in Devices e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare il Modbus unit ID. Normalmente si utilizza 1. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
