Come collegare la pompa di calore Buderus RC310 al Reduxi Controller
Aggiungere il Buderus Logamatic RC310 al Reduxi Controller.
Descrizione testuale di questa immagine

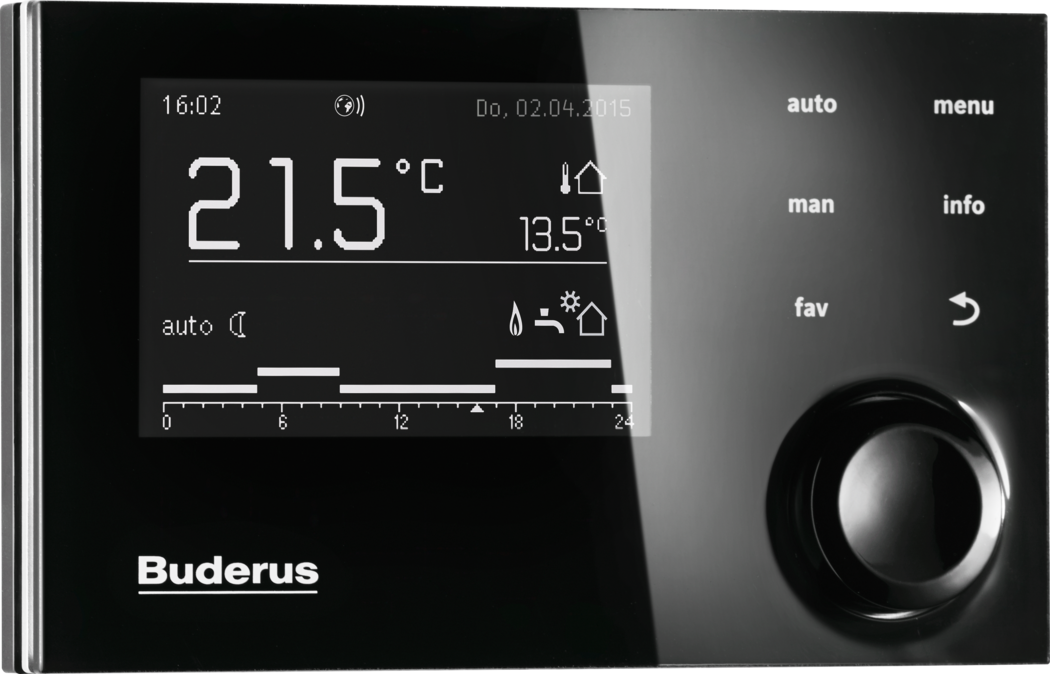

Foto di un'unità di controllo nera Buderus Logamatic RC310 con una manopola rotativa. Il display mostra: ora 16:02; data Do, 02.04.2015 [giovedì 2 aprile 2015]; temperatura grande 21.5 gradi C; secondo valore 13.5 gradi C con un'icona di casa e termometro; modalità auto con un simbolo di luna; icone di fiamma, rubinetto e sole-casa; una barra da 0 a 24 ore con tacche a 0, 6, 12, 18, 24. Etichette stampate dei pulsanti sulla destra: auto, menu, man, info, fav, freccia indietro. Manopola rotonda in basso a destra. Logo Buderus in basso a sinistra.
1 Documentazione tecnica
Il produttore descrive nella propria documentazione come collegare e configurare il dispositivo.
- Portale della documentazione Buderus – Documentazione del produttore, come indicata nell'articolo originale
- Pagina del prodotto Logamatic RC310 – Buderus
- Istruzioni per l'uso Logamatic RC310 – Buderus, documento 6720884184 (PDF, in tedesco)
- Brochure Konnektivität – Buderus, connettività dei sistemi Buderus (PDF, in tedesco)
2 Preparare l'unità di controllo
2.1 Componenti necessari
- Reduxi Controller
- Buderus Logamatic RC310, installato e configurato come descritto dal produttore (vedere punto 1)
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
2.2 Informazioni sul Logamatic RC310
Dati tratti dalla documentazione del produttore:
- Il Logamatic RC310 è un'unità di controllo di sistema Buderus basata sul sistema di regolazione Logamatic EMS plus. Non è una pompa di calore.
- Controlla fino a quattro circuiti di riscaldamento con miscelatori, fino a due bollitori per acqua calda e un impianto solare.
- Dispone di un display con pulsanti touch e di una manopola di selezione.
- Funziona con l'app MyBuderus.
- Il manuale rimanda al modulo di comunicazione web KM200 per la connessione a internet.
3 Collegare e configurare il dispositivo
Seguire le istruzioni di collegamento e configurazione del produttore (vedere punto 1).
Tenere pronto il Modbus unit ID del dispositivo. Normalmente si utilizza 1.
4 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
5 Aggiungere il dispositivo a Reduxi
Seguire questi passaggi per aggiungere un nuovo dispositivo o per modificarne uno esistente.
5.1 Impostazioni di base
Accedere localmente al Reduxi Configurator sul controller (vedere Punto 4) e fare clic su + Add device.
Inserire le impostazioni di base: selezionare il tipo di dispositivo e il tipo corrispondenti al proprio dispositivo e inserire un nome a scelta.
5.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione e inserire la configurazione del dispositivo:
| Parametro | Valore |
|---|---|
| Canale di comunicazione | Il canale attraverso cui è collegato il dispositivo |
| Modbus unit ID | Normalmente 1
|
5.3 Impostazioni avanzate
Inserire e scegliere le impostazioni avanzate del dispositivo.
5.4 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge il Logamatic RC310 una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
6 Verificare le misurazioni
6.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, controllare i valori in Devices nel Reduxi Configurator come ulteriore verifica.
6.2 Attivare il controllo da parte di Reduxi
In Devices nel Reduxi Configurator impostare il control type del dispositivo su AUTO. Solo così i comandi della strategia agiscono sul dispositivo.
Per ridurre i costi energetici con prezzi e tariffe dinamici, definire una strategia come descritto in Strategies for Reduxi controller.
✓ Riepilogo
Preparazione (punti 1–2): Trovare la documentazione del produttore e preparare il dispositivo e il Reduxi Controller.
Logamatic RC310 (punto 3): Collegare e configurare il dispositivo come descritto dal produttore. Annotare il Modbus unit ID (normalmente 1).
Aggiunta a Reduxi (punti 4–5): Accedere al Reduxi Configurator, aggiungere il dispositivo e testare la comunicazione.
Go live (Point 6): controllare le letture e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare il Modbus unit ID del dispositivo. Normalmente si utilizza 1. Verificare il canale di comunicazione e il collegamento. |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
