Come collegare la pompa di calore Worcester Bosch Hybrid 3000-7000iAW al Reduxi Controller
Aggiungere la pompa di calore ibrida Worcester Bosch Hybrid al Reduxi Controller.

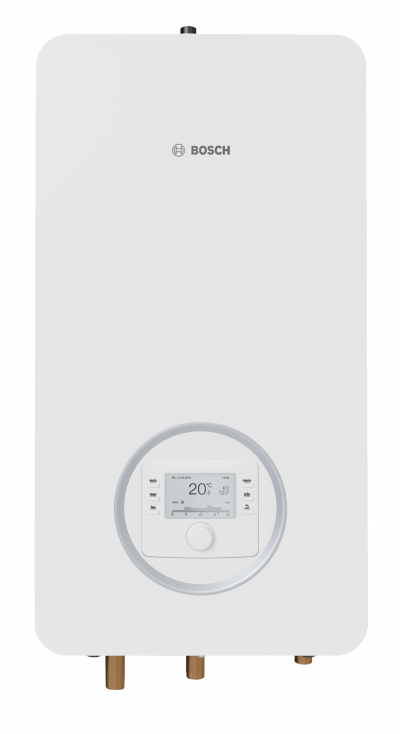

Descrizione testuale di questa immagine
Foto di un'alta unità bianca a parete di pompa di calore Bosch su sfondo bianco, vista frontale. Logo BOSCH vicino alla parte alta. Un anello rotondo argentato nella parte inferiore circonda un piccolo pannello di controllo con un display che mostra 20 gradi C, pulsanti laterali su entrambi i lati e una manopola rotonda sotto il display. In basso tre raccordi di tubo in rame sporgono dal lato inferiore.
1 Documentazione tecnica
Le istruzioni per collegare e configurare la pompa di calore si trovano sulla pagina web del produttore.
- Worcester Bosch: pagina del prodotto Hybrid 7000i AW – Pagina del prodotto con specifiche e documenti.
- Worcester Bosch: istruzioni di installazione Compress Hybrid 7000i AW – Istruzioni di installazione del produttore (pagina di download dei PDF).
2 Attrezzatura necessaria
- Reduxi Controller
- Pompa di calore Worcester Bosch Hybrid
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
4 Aggiungere la pompa di calore a Reduxi
Seguire questi passaggi per aggiungere una nuova pompa di calore o modificarne una esistente.
4.1 Impostazioni di base
Accedere in locale al Reduxi Configurator sul controller (vedere punto 3) e fare clic su + Add device. Poi inserire le impostazioni di base.
4.2 Impostazioni di comunicazione
Selezionare il canale di comunicazione. Poi inserire la configurazione del dispositivo.
| Parametro | Valore |
|---|---|
| Modbus unit ID | Normalmente si utilizza 1. |
4.3 Impostazioni avanzate
Inserire e selezionare le impostazioni avanzate.
4.4 Test della comunicazione
Fare clic su Test communication in fondo alla procedura guidata. Il test legge la pompa di calore una volta e non salva nulla. Se il test riesce, fare clic su Done: solo Done crea il dispositivo.
Descrizione testuale di questa immagine
Screenshot della barra dei pulsanti in basso di una pagina del Reduxi Configurator. A sinistra: pulsante 'Back'. A destra: pulsante 'Test communication' (evidenziato da un riquadro ciano) e pulsante scuro 'Done'.
Descrizione testuale di questa immagine
Screenshot della pagina 'Communication channel and device configuration' del Reduxi Configurator. Connection *: TCP/IP (menu a discesa). IP *: 192.168.50.243, con il pulsante 'Scan for IP'. Port *: 502, con il pulsante 'Test port'. Modbus unit ID *: 1. Pulsanti in basso: Back (a sinistra), Test communication e Done (a destra). Il pulsante Done è evidenziato da un riquadro ciano.
5 Verificare le misurazioni
5.1 Ultime misurazioni
Dopo aver stabilito la comunicazione, verificare i valori della pompa di calore in Devices nel Reduxi Configurator come ulteriore test.
5.2 Attivare il controllo da parte di Reduxi
Per controllare la pompa di calore con Reduxi, impostare il control type del dispositivo su AUTO. Solo così i comandi della strategia agiscono sulla pompa di calore. Per definire una strategia, vedere Strategie per il Reduxi Controller.
✓ Riepilogo
Preparazione (punti 1–2): Aprire i documenti del produttore e procurarsi il Reduxi Controller e un laptop.
Pompa di calore (punto 1): Seguire le istruzioni del produttore per collegare e configurare la pompa di calore.
Aggiunta a Reduxi (punti 3–4): Accedere al Reduxi Configurator, aggiungere il dispositivo ed eseguire Test communication.
Messa in servizio (punto 5): Verificare le letture e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Il test di comunicazione non riesce | Verificare il Modbus unit ID (normalmente 1) e il canale di comunicazione (punto 4.2). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
