Come collegare il go-e Charger Gemini flex al Reduxi Controller
Collegare il go-e Charger Gemini flex al Reduxi Controller tramite Wi‑Fi e OCPP. Reduxi può ridurre la bolletta elettrica del 70%.
Descrizione testuale di questa immagine

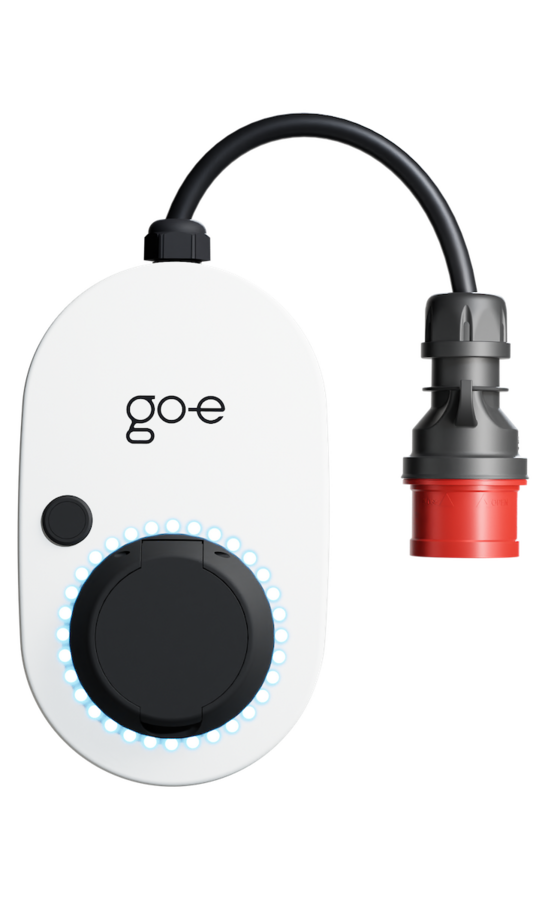

Foto di una wallbox bianca go-e per auto elettriche su sfondo bianco. Alloggiamento ovale bianco con il logo nero go-e sul frontale, un piccolo pulsante rotondo nero in alto a sinistra e una presa di ricarica nera con un anello di piccoli LED azzurri nella parte inferiore. Un cavo nero esce dalla parte superiore dell'alloggiamento attraverso un passacavo, curva verso destra e termina con una spina CEE trifase grigia e nera con colletto rosso e fronte rossa.
1 Documentazione tecnica
Documenti del produttore per il caricatore go-e:
- Scheda tecnica go-e Charger Gemini flex (in olandese) – Dati tecnici delle varianti da 11 kW e 22 kW.
- Pagina del prodotto go-e Charger Gemini flex – Informazioni sul prodotto da go-e.
- Manuali e download go-e – Indice dei manuali go-e.
2 Attrezzatura necessaria
Occorrono:
- Reduxi Controller
- go-e Charger Gemini flex, installato e collegato all'alimentazione
- Card di reset go-e (inclusa con il caricatore)
- Smartphone con l'app go-e (iOS o Android)
- Rete Wi‑Fi a cui possono collegarsi sia il Reduxi Controller sia il go-e Charger
- Laptop o tablet con accesso a internet per configurare il dispositivo in Reduxi
3 Installare l'app go-e
Utilizzare i codici QR o i link per installare l'app.
3.1 iOS
Descrizione testuale di questa immagine
Codice QR su sfondo blu. Al centro del codice QR c'è il logo go-e. Sotto si trova il badge dell'Apple App Store con il testo tedesco Laden im App Store [Scarica dall'App Store]. Il codice QR porta all'app go-e nell'Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Descrizione testuale di questa immagine
Codice QR su sfondo blu con il logo go-e al centro. Sotto si trova il badge di Google Play con il testo tedesco JETZT BEI Google Play [Scarica da Google Play]. Il codice QR porta all'app go-e in Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Configurare il caricatore go-e
Dopo aver installato il caricatore e averlo collegato all'alimentazione, configurarlo nell'app e collegarlo alla rete Wi‑Fi.
4.1 Collegare un nuovo go-e Charger
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app go-e (telefono Android), da sinistra a destra. Schermata 1 (ora 10:45), titolo Add or setup device: griglia di immagini di dispositivi go-e (caricatori wallbox con cavi, un controller su guida DIN con display, wallbox bianche e nere); sotto un pulsante blu (riquadro rosso, 1.) per configurare un dispositivo go-e e un pulsante grigio Add go-e device. Schermata 2 (ora 10:55, sfondo oscurato): stessa griglia di dispositivi; finestra Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Pulsanti Cancel e Agree (Agree evidenziato da un riquadro rosso e da 2.). Schermata 3 (ora 11:00), titolo Setup new device: testo Scan the QR code from the reset card or data card to connect your phone to the go-e device. Foto di una card intitolata go-e Charger RESET CARD (RFID) con il testo: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [tedesco: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (il resto oscurato); Hotspot SSID: go-e-254 (il resto oscurato); Hotspot key: b6ac33 (il resto oscurato); un codice QR sulla destra. Sotto la card: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Un pulsante blu in basso (riquadro rosso, 3.) per scansionare il codice QR.
5 Accedere all'interfaccia web di Reduxi
L'interfaccia web di Reduxi si può aprire in due modi:
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app mobile Reduxi affiancate, con riquadri ciano e badge numerici da 2 a 4. Schermata a sinistra (dashboard, tema scuro): icona del menu in alto a sinistra evidenziata da un riquadro e dal badge 2; logo 'reduxi'; schede 'Real time data' (attiva) e 'Statistics'; prezzo 5.79 € e temperatura 3.2 °C; diagramma del flusso di energia con una casa al centro (-1.25 kW) e icone con valori 69.0 W, 1.3 kW, 1.1 kW (anello rosso), -165.0 W con 97 % (anello rosso) e valori 0.0 W in basso; schede 'Power' e 'Energy'; navigazione in basso: Dashboard, Diagnostics, Device control, Settings. Schermata centrale (menu laterale): logo 'reduxi', 'Number of locations: 1233', titolo 'Reduxi device management', voci '+ Add Reduxi location' e 'Reduxi devices' (evidenziata da un riquadro e dal badge 3), poi 'My profile' e 'About app'. Schermata a destra (pagina del dispositivo): Back; immagine di un Reduxi controller nero con due porte Ethernet; stato 'Connected'; scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'; scheda 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' con pulsante 'Activate tunnel connection' (evidenziato da un riquadro e dal badge 4); scheda 'Unit details' con campo 'Unit ID'.
Descrizione testuale di questa immagine
Screenshot composto da due parti affiancate. Parte sinistra: schermata dell'app mobile Reduxi su sfondo scuro. In alto: pulsante Back; immagine di un Reduxi controller nero con due porte Ethernet e una morsettiera; stato 'Connected' con un'icona Wi-Fi. Scheda 'Update available': 'New update is available for your Reduxi device.' con pulsante 'Download and install update'. Scheda 'Connect to configurator' con un'icona di chiave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e pulsante 'Open configurator', evidenziato da un riquadro ciano e dal badge numerico 5. Sotto: scheda 'Unit details' con un campo 'Unit ID' (valore non visibile). Parte destra: Reduxi Configurator aperto in un browser, evidenziato da una cornice ciano e dal badge numerico 6. Intestazione: freccia indietro, 'Tunnel connection', icona di ricarica. Barra laterale sinistra con icone (fulmine, chip, fulmine, grafico a barre, ingranaggio). Pagina 'Home' con un'icona di collegamento verde. Avviso verde: 'New patch available. Click here to apply.' con una X di chiusura. Ora 09:12:56. Diagramma del flusso di energia con una casa al centro (1.700 kW) e icone per rete (0.000 kW), solare (1.700 kW), batteria (verde, 0.000 kW e 0.800 kW), un dispositivo a sinistra (0.900 kW), veicolo elettrico e un caricatore o dispositivo in basso. Etichetta 'Energy manager' in basso.
http://reduxi.local. L'indirizzo IP del controller si trova nell'elenco dei dispositivi del router o nell'app Reduxi in Reduxi devices.admin · Password: admin (impostazione di fabbrica)Descrizione testuale di questa immagine
Screenshot della pagina di accesso del Reduxi Configurator in una finestra del browser Chrome. La barra degli indirizzi mostra 'Not secure' e 'reduxi.local'; la barra degli indirizzi è evidenziata da un riquadro ciano e una sua copia ingrandita (riquadro ciano, testo 'Not secure reduxi.local') è mostrata a sinistra, collegata da una linea ciano. Sfondo della pagina: disegno a linee grigio chiaro di una casa con pannelli solari (verdi), una wallbox, un inverter, un'auto e un caricatore. In alto a sinistra: logo 'reduxi configurator'. Al centro un riquadro di accesso con il titolo 'Login', un selettore della lingua (bandiera inglese, 'English'), un campo per il nome utente e un campo password, e un pulsante scuro 'Login'.
Descrizione testuale di questa immagine
Screenshot dell'interfaccia web del Reduxi Configurator dopo l'accesso, tema chiaro. In alto a sinistra: logo 'reduxi configurator'. Barra di intestazione: 'Home' a sinistra, stato verde 'Connected' in alto a destra. Barra laterale sinistra: sezione espansa 'Devices' con un elenco di voci, poi sezioni compresse 'Manager', 'Configuration' e 'Settings'. Area principale: diagramma del flusso di energia. Casa al centro con un anello, valore 24.20 kW. Icona della rete in alto a sinistra, 24.20 kW (punto rosso sulla linea). Icona del solare in alto a destra, valore '-'. Icona a sinistra (batteria o dispositivo), 6.700 kW (punto verde sulla linea). Icone a destra (accumulo a batteria e un dispositivo), valori '-'. Icona dell'EV charger in basso a sinistra, 31.00 kW. Un'altra icona di dispositivo in basso a destra. Etichetta 'Energy manager' sotto la casa.
6 Aggiungere il caricatore a Reduxi
Creare la configurazione OCPP tra il go-e Charger e il Reduxi Controller.
6.1 Impostazioni di base
Accedere al Reduxi Configurator locale (vedere punto 5) e fare clic su + Add device.
Descrizione testuale di questa immagine
Screenshot della barra laterale sinistra del Reduxi Configurator. In alto: logo reduxi con il testo CONFIGURATOR. Sezioni compresse: Devices (icona più) e Strategies (icona più). Sotto, due pulsanti affiancati: Add device (icona più, contrassegnato da un riquadro di evidenziazione blu) e Add strategy (icona più). Sotto di essi due voci: Settings e Profile. L'area a destra della barra laterale è bianca e vuota.
Nel primo passo selezionare le impostazioni di base:
- Tipo di dispositivo:
EV charger - Type:
OCPP 1.6 - JSON - Name: un nome a scelta
Descrizione testuale di questa immagine
Screenshot della procedura guidata del Reduxi Configurator, passaggio 1 Basic settings. Barra di avanzamento: passaggio 1 Basic settings (attivo, cerchio scuro), passaggio 2 Communication channel (grigio). Modulo Basic settings: Device type *: EV charger (menu a discesa); Type *: OCPP 1.6 - JSON (menu a discesa); Name *: go-e Charger (campo di testo). Pulsanti: Back (a sinistra, con contorno) e Next (a destra, scuro).
6.2 Impostazioni di comunicazione
Il secondo passaggio imposta il canale di comunicazione per OCPP. Definire il Device identifier (a scelta). Il Reduxi Controller genera automaticamente l'URL per OCPP JSON 1.6. Aggiungere /Device ID alla fine di questo URL.
| Parametro | Valore |
|---|---|
| Identificativo del dispositivo | Un nome a scelta, ad esempio my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Generato dal controller, mostrato in fondo alla pagina. Aggiungere /Device ID alla fine. Esempio: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Descrizione testuale di questa immagine
Screenshot della procedura guidata di Reduxi Configurator, passaggio 2 Communication channel. Barra di avanzamento: 1 Basic settings (completato), 2 Communication channel (attivo), 3 Advanced settings (grigio). Titolo della sezione: Communication channel and device configuration. Campi: Device identifier *: my_station_ID1 (riquadro di evidenziazione blu); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (suggerimento: In effect when manual override is selected); Forward communication to backend OCPP server: vuoto; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (sola lettura, riquadro di evidenziazione blu, icona di copia a destra). Pulsanti: Back (a sinistra), Test communication (con contorno) e Next (scuro) a destra.
L'indirizzo IP, il percorso e il Device identifier servono al punto 7.
7 Configurare OCPP nell'app go-e
Incollare i dati OCPP del Reduxi Controller nelle impostazioni OCPP dell'app go-e.
Descrizione testuale di questa immagine
Screenshot di tre schermate dell'app go-e (telefono Android, barra di stato 09:02, batteria 85 %), da sinistra a destra. Schermata 1 (scheda Charger): intestazione Go-E_Charger con Device List; testo No car connected, Plug in the cable to start charging your car; immagine di un caricatore go-e bianco; pulsante Start (grigio); modalità Eco (Eco-friendly & cost-effective), Basic (selezionata, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Schede in basso: Charger, Eco, Information, Settings. Un riquadro rosso con il numero 1. evidenzia la scheda Settings. Schermata 2 (Settings): voci Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); un banner blu Help us improve! con un pulsante Share Feedback. Un riquadro rosso con 2. evidenzia la voce Connection. Schermata 3 (Connection): voci Wi-Fi: (nome della rete omesso); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; banner blu Help us improve! con Share Feedback. Un riquadro rosso con 3. evidenzia la voce MQTT (valore Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Descrizione testuale di questa immagine
Screenshot di due schermate dell'app go-e (telefono Android), da sinistra a destra. Schermata 1 (OCPP, ora 09:03, batteria 85 %): freccia indietro e titolo OCPP; interruttore OCPP: attivato (indicato da un 4. rosso); sezione About OCPP con il testo: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; voce OCPP Server: ws://192.168.1.138/... (evidenziata da un riquadro rosso e da 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; schede in basso Charger, Eco, Information, Settings (Settings attiva). Schermata 2 (OCPP server, ora 09:04, batteria 84 %): titolo OCPP server; campo URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; pulsante Paste from clipboard; Protocol: WSS / WS (WS selezionato); Username; Password; Host: 192.168.1.138 (riquadro rosso, 6.); Path: /ocpp/1.6/json/GO-E_Charger (riquadro rosso, 7.); Append SN to URL: casella non selezionata; pulsante Save changes (blu).
8 Test della comunicazione
Se non lo si è ancora fatto, fare clic su Done nella procedura guidata: solo Done crea il dispositivo. Poi eseguire il test di comunicazione.
Descrizione testuale di questa immagine
Screenshot dell'elenco dei dispositivi del Reduxi Configurator. Intestazione: logo reduxi con il testo Configurator. Sezione Devices (icona meno). Voci: Elwa 2 (icona di pompa di calore); Fronius SYMO (icona del sole); SunSpec (icona del sole); Thor (icona di pompa di calore); go-e Charger (icona di auto, evidenziata da un riquadro rosso). Sotto: un pulsante Add device con un'icona più.
Descrizione testuale di questa immagine
Screenshot della pagina del dispositivo Reduxi "Devices / go-e Charger" con lo stato verde "Connected" in alto a destra. Schede: Last measurements, Analyze, Archive, Details; la scheda Details è selezionata ed evidenziata da un riquadro rosso. Pannello a sinistra "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Pannello a destra "Advanced configuration (optional)" con interruttori, tutti impostati su No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Riga inferiore di menu a discesa: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Descrizione testuale di questa immagine
Screenshot della parte inferiore della scheda Details di un dispositivo nel Reduxi Configurator. Campi visibili: un menu a discesa (vuoto, tagliato in alto); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (sola lettura, icona di copia). Pulsanti in basso: Delete device (a sinistra, con contorno); Test communication (con contorno, evidenziato da un riquadro rosso) e Save (scuro) a destra. Piccolo testo grigio a piè di pagina in basso a destra: Office | TRBE-3336-4BLI-Z595.
Il test restituisce uno di tre risultati:
Descrizione testuale di questa immagine
Screenshot della finestra Test communication del Reduxi Configurator con una croce di chiusura nell'angolo in alto a destra. Riquadro di testo con il messaggio verde: Successful readout from device. Pulsante: Close (scuro, in basso a destra). La pagina dietro la finestra è oscurata.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra. Primo riquadro: "Unable to communicate with device." Secondo riquadro: "Number of devices found on OCPP - JSON 1.6: 1" e "Device identifier: my_station_ID1". Pulsante in basso a destra: Close.
Descrizione testuale di questa immagine
Screenshot di una finestra intitolata "Test communication" con un pulsante di chiusura (x) in alto a destra, mostrata sopra una pagina oscurata. Primo riquadro: "Unable to communicate with device." Secondo riquadro: "Number of devices found on OCPP - JSON 1.6: 0". Pulsante in basso a destra: Close.
9 Controllare le letture
9.1 Ultime misurazioni
Dopo che il test è riuscito, verificare le letture in Devices – Last measurements nel Reduxi Configurator.
Descrizione testuale di questa immagine
Screenshot della vista Last measurements di un dispositivo nel Reduxi Configurator. Schede: Last measurements (attiva), Analyze, Archive. In alto a destra: menu a discesa dell'intervallo di aggiornamento Each second e un pulsante di aggiornamento. Scheda Control type: pulsanti Auto (selezionato, verde acqua), Manual, Off, Boost; data e ora 10. 05. 2024 07:28:27. Scheda Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (data e ora da 10. 05. 2024 07:28:45 a 07:28:46). Scheda Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Scheda Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Scheda Other: Control type AUTO; State name AVAILABLE; Communication error OFF (ora 07:28:42).
9.2 Monitoraggio e controllo
Dopo aver aggiunto il dispositivo nel Reduxi Configurator, monitorarlo e controllarlo nell'applicazione cloud Reduxi.
Per controllare la ricarica in base ai prezzi dinamici e alle tariffe dinamiche, impostare il control type del caricatore su AUTO in Devices e definire una strategia come descritto in Strategie per il Reduxi Controller.
✓ Riepilogo
Preparazione (punti 1–4): Raccogliere i documenti e l'attrezzatura, installare l'app go-e e collegare il caricatore alla rete Wi‑Fi del controller.
Caricatore go-e (punto 7): Abilitare OCPP nell'app go-e e inserire l'host e il percorso del Reduxi Controller.
Aggiunta a Reduxi (punti 5–6, 8): Accedere, aggiungere un dispositivo OCPP 1.6 - JSON, definire il Device identifier ed eseguire Test communication.
Messa in servizio (punto 9): Controllare le ultime misurazioni e impostare il control type su AUTO.
→ Problemi comuni
| Problema | Soluzione |
|---|---|
| Test communication: Unable to communicate with device 1 | Il Device identifier non è impostato oppure è diverso. Il nome alla fine del percorso nell'app go-e deve corrispondere esattamente al Device identifier (punto 6.2, punto 7). |
| Test communication: No device with OCPP 1.6 communication is found | Verificare che OCPP sia abilitato nell'app go-e e che host e percorso siano corretti (punto 7). Il caricatore e il controller devono trovarsi nella stessa rete Wi‑Fi (punto 4.1). |
| Open configurator non si apre o rimane vuoto | Il tunnel non è ancora attivo. Attendere circa 30 secondi e verificare che il controller sia online. |
L'accesso con admin viene rifiutato |
La password è stata modificata durante l'installazione. Chiedere all'installatore. La password dell'account Reduxi qui non funziona. |
reduxi.local non si carica |
Il dispositivo non si trova nella stessa rete del controller. Usare l'indirizzo IP o la connessione tunnel. |
| Il test di comunicazione non riesce, il dispositivo risulta offline | Controllare la raggiungibilità, indirizzo IP / porta / unit ID e che il protocollo sia abilitato sul dispositivo. |
