Collega Reduxi all'Inverter ibrido Deye. La comunicazione è impostata con la connessione RS-485 e utilizza il protocollo Modbus. Reduxi può ridurre la tua bolletta elettrica del 70%.



Immagine dell'inverter ibrido Deye (monofase) Immagine dell'inverter ibrido Deye (trifase LV)



        Immagine dell'inverter ibrido Deye (trifase HV)

Modelli specifici:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3.6-8kW | Monofase | 2 MPPT | Inverter ibrido | Batteria LV supportata --> Link al manuale utente: Manuale utente | Inverter ibrido monofase Bassa tensione (LV)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Trifase | 2 MPPT | Inverter ibrido | Batteria LV supportata --> Link al manuale utente: Manuale utente | Inverter ibrido trifase bassa tensione (LV)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Trifase | 2 MPPT | Inverter ibrido | Batteria HV supportata --> Link al manuale utente: Manuale utente | Inverter ibrido trifase ad alta tensione (HV)

Informazione importante!:

Se viene selezionata l'installazione a Bassa Tensione (LV), è possibile utilizzare solo una connessione RTU per accedere all'interfaccia Modbus.

Se viene selezionata l'installazione ad Alta Tensione (HV), è possibile utilizzare anche il Dongle Solarman con Modbus TCP/IP per accedere all'interfaccia Modbus.

1. Collegamento fisico tra Reduxi e l'inverter ibrido Deye

Per collegare il controller Reduxi all'inverter ibrido Deye , è necessario impostare correttamente la connessione seriale fisica RS-485 su entrambi i lati.



1.1 Lato controller Reduxi della connessione RS-485

Tutte le informazioni di connessione rilevanti sono accessibili sul sito Reduxi Controller al punto 2.3.4 Interfacce di comunicazione.



1.2 Inverter ibrido lato della connessione seriale RS-485

Ibrido L'inverter Deye utilizza il connettore RJ-45 per la connessione fisica alla porta Modbus. I manuali forniscono informazioni sulla posizione delle porte.



Inverter ibrido monofase LV:

• Immagine reale dell'inverter ibrido monofase che mostra dove si trova la porta ModBUS nell'inverter ibrido sulla scheda del circuito. Inoltre, sulla destra è riportata un'immagine per il cablaggio corretto, IMPORTANTE.



Inverter ibrido trifase LV:

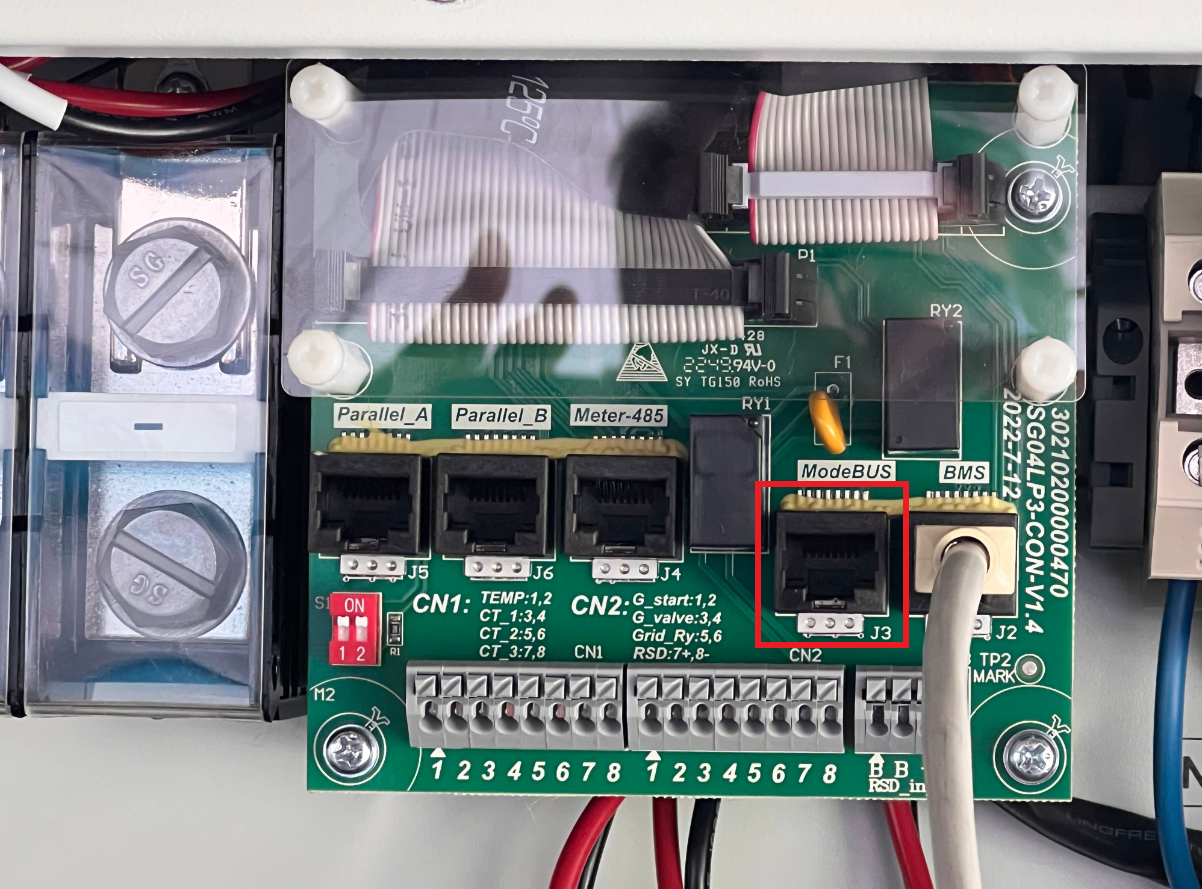

• Immagine reale dell'inverter ibrido trifase LV che mostra dove si trova la porta ModBUS nell'inverter ibrido sulla scheda del circuito. Inoltre, sulla destra è riportata un'immagine per il cablaggio corretto, IMPORTANTE.



Inverter ibrido trifase HV:

• Immagine schematica (dal manuale) per l'inverter ibrido trifase HV +, che mostra dove si trova la porta ModBUS nell'inverter ibrido sulla scheda del circuito.



2. Aggiungi un nuovo dispositivo (Hybrid Inverter Deye) al Reduxi Controller

Una volta impostata la connessione fisica su entrambi i lati, è possibile aggiungere e testare la comunicazione dell'inverter ibrido.



2.1 Aggiungi dispositivo

Per prima cosa accedi al configuratore Reduxi locale e aggiungi un nuovo dispositivo cliccando sul pulsante Aggiungi dispositivo.

2.2 Seleziona il dispositivo che desideri aggiungere

Nel primo passaggio seleziona le impostazioni di base:

• Seleziona il tipo di dispositivo: Inverter ibrido,
• Seleziona il tipo: Deye Hybrid Inverter 3P o Deye Hybrid Inverter High Voltage 3P,
• E definisci il nome.

2.3 Configurazione del canale di comunicazione e del dispositivo.

Nella seconda fase è necessario impostare correttamente i parametri di comunicazione, che sono divisi in due parti.

• La prima parte è destinata alle impostazioni Modbus (RTU); le impostazioni predefinite sono presentate nell'immagine sottostante.

• La seconda parte è destinata alle impostazioni Modbus (RTU) (ID unità Modbus) e alle opzioni aggiuntive, evidenziate con un rettangolo blu.

Nell'opzione aggiuntiva è necessario definire:

• ID unità Modbus: scrivere l'ID slave dal dispositivo ModBUS
• CT/metro: CT interno/esterno o misuratore
• PV: sì/no
• Batteria: sì/no



2.4 Test di comunicazione

Dopo aver completato le impostazioni di configurazione del canale di comunicazione e del dispositivo , è possibile eseguire un test per verificare il funzionamento della comunicazione tramite il pulsante Prova comunicazione.

La risposta può essere categorizzata in due risposte comunicative:

Caso 1: la comunicazione funziona correttamente

Caso 2: la comunicazione non funziona correttamente

Se la comunicazione non funziona, provare con diverse impostazioni Modbus o controllare la connessione fisica.



2.5 Impostazioni avanzate

Il terzo passaggio serve per configurare le impostazioni avanzate in base alla tua configurazione specifica (situazione in loco) e cliccare sul pulsante "Fine" che si trova in basso a destra, dopo tutti i campi di immissione.



2.6 Impostazioni avanzate per parti

Campo di immissione	Spiegazione
Vuoi impostare l'intervallo di salvataggio dei dati?	Definire l'intervallo di salvataggio preferito, impostato sul Reduxi Controller. In base all'intervallo di salvataggio definito, i dati verranno archiviati nel database locale su Reduxi Controller. La lettura e la scrittura dei dati vengono eseguite in base al "Ritardo di lettura" e al "Ritardo di scrittura", che per impostazione predefinita sono impostati su 1000 ms. L'intervallo di salvataggio definisce che per ogni minuto di dati letti o scritti (ogni 60 dati letti o scritti) i dati verranno salvati nel database del Reduxi Controller.   Selezionare SÌ se si desidera modificare il valore predefinito.
Vuoi impostare il ritardo di lettura?	Definire l'intervallo di frequenza di lettura dei dati dal dispositivo.   Selezionare SÌ se si desidera modificare il valore predefinito.
Vuoi impostare il ritardo di scrittura?	Definisce l'intervallo di frequenza di scrittura dei dati sul dispositivo.   Selezionare SÌ se si desidera modificare il valore predefinito.
Vuoi stabilire limiti e capacità di produzione di energia?	Definire i limiti inferiore e superiore per la produzione di energia (kW). Una volta impostati i limiti, l'inverter produrrà energia se la produzione di energia rientra nei limiti, altrimenti non produrrà energia.    Selezionare SÌ se si desidera modificare il valore predefinito.
Vuoi impostare limiti e capacità di consumo energetico?	Definire i limiti inferiore e superiore per il consumo energetico (kW). Una volta impostati i limiti, l'inverter consumerà l'energia utilizzata per la ricarica della batteria se la richiesta di potenza rientra nei limiti, altrimenti l'inverter non caricherà la batteria.    Selezionare SÌ se si desidera modificare il valore predefinito.
Vuoi impostare la capacità della batteria?	Per tutti gli inverter ibridi Deye la capacità della batteria è ricavata direttamente dagli inverter ibridi. In questo caso, il parametro automatico della capacità della batteria verrà letto dall'inverter ibrido e memorizzato nel database locale.   Selezionare SÌ se si desidera modificare quanto scritto sull'inverter.
Vuoi impostare il SOC minimo della batteria?	Per tutti gli inverter ibridi Deye, il SOC minimo della batteria si ottiene direttamente dagli inverter ibridi. In questo caso, il parametro SOC minimo della batteria verrà letto dall'inverter ibrido. È ancora possibile modificare il limite minimo di SOC della batteria modificando il campo di input su SÌ e impostando il limite minimo di SOC della batteria.   Selezionare SÌ se si desidera modificare il valore predefinito.  Nota: controllare la garanzia per verificare se è ancora valida in caso di modifica di questo parametro.
Vuoi impostare il SOC massimo della batteria?	Per tutti gli inverter ibridi Deye, il SOC massimo della batteria si ottiene direttamente dagli inverter ibridi. In questo caso, il parametro SOC massimo della batteria verrà letto dall'inverter ibrido. È ancora possibile apportare modifiche al limite massimo di SOC della batteria modificando il campo di input su SÌ e impostando il valore massimo di SOC della batteria.   Selezionare SÌ se si desidera modificare il valore predefinito.
Desideri limitare la comunicazione con il dispositivo alla sola lettura?	La comunicazione avviene in due modi (LETTURA, SCRITTURA), se il campo Input è impostato su NO, l'opzione di lettura e scrittura è abilitata. Se il campo di input è impostato su SÌ, è abilitata solo l'opzione di lettura.    Selezionare SÌ se si desidera modificare il valore predefinito.
Vuoi invertire la direzione dell'importazione e dell'esportazione di energia?	Nel caso in cui il flusso di energia abbia il segno sbagliato, ovvero mostri energia importata anziché esportata, è possibile invertire il segno abilitando questa funzione.   Selezionare SÌ se si desidera modificare il valore predefinito.
Vuoi escludere il dispositivo dal riepilogo?	I dati del dispositivo vengono visualizzati nella home page, mostrando il flusso del consumo e della produzione di energia. Se il campo di input è impostato su SÌ, tutti i dati visualizzati nella home page verranno esclusi dalle visualizzazioni del flusso di potenza. Ad esempio: FV, batteria e, in alcuni casi, il contatore di rete (se non è installato nessun altro contatore di rete) saranno esclusi e non verranno visualizzati nel riepilogo. Selezionare SÌ se si desidera modificare il valore predefinito.
L1, L2, L3 è collegato all'alimentazione principale	Nel caso in cui L1 non sia collegato all'alimentazione principale L1, è necessario scegliere l'alimentazione principale corretta (L2 o L3). Nel caso in cui L2 non sia collegato all'alimentazione principale L2, è necessario scegliere l'alimentazione principale corretta (L1 o L3). Nel caso in cui L3 non sia collegato all'alimentazione principale L3, è necessario scegliere l'alimentazione principale corretta (L1 o L2).   Nel caso di un dispositivo monofase, è possibile selezionare non connesso per L2 e L3 e scegliere l'alimentazione principale corretta (L1, L2, L3) su L1.



3. Tipo di controllo

Diversi tipi di controllo influenzano il modo in cui il controller Reduxi controlla il dispositivo selezionato. Il tipo di controllosi trova sotto l'albero del menu sul lato sinistro dello schermo, dove si fa clic sul dispositivo per espandere l'albero del menu e quindi si seleziona il dispositivo. Se il dispositivo ha la possibilità di controllo, la scheda Tipo di controllo sarà visibile sotto l'ultima scheda di misurazione.

A seconda della scelta effettuata nella finestra Tipo di controllo, l'utente può scegliere tra la modalità Automatica o Manuale.

Tipo di controllo:

• Auto: in modalità Auto, tutti i limiti di potenza (consumo e produzione sulla rete) per l'inverter vengono ottenuti direttamente da una strategia definita dall'utente. Per imparare come impostare correttamente le strategie, leggi l'articolo speciale disponibile qui: Come impostare correttamente le strategie.
• Modalità manuale: In Modalità manuale, tutti i limiti di potenza dell'inverter (consumo e produzione in rete) sono impostati direttamente dall'utente. Una volta che l'utente seleziona la modalità manuale, diventano disponibili quattro opzioni aggiuntive (Max. produzione, Autoconsumo, Max. consumo, Peak shaving).

3.1 Massimo produzione

La produzione massima è pensata per situazioni in cui l'utente sceglie di esportare sulla rete quanta più energia possibile, prelevandola da un impianto fotovoltaico o da un accumulo di batterie.

Tuttavia, i limiti di potenza per l'esportazione e l'importazione dalla rete sono vincolati dalle impostazioni dei due parametri nelle schede di destra "Limiti di potenza attiva per esportazione/importazione dalla rete".

1. Il caso è quando non c'è abbastanza produzione FV:

• La produzione FV è 0
• O
• La produzione FV è inferiore al limite di potenza attiva di esportazione dalla rete
• E
• Il SOC dell'accumulo della batteria è superiore al SOC minimo

quindi l'accumulo della batteria verrà scaricato per raggiungere il limite di potenza attiva di esportazione dalla rete.



2. Il caso è quando c'è sufficiente produzione FV:

• La produzione FV copre il consumo dell'edificio
• E
• La produzione FV è superiore al limite di potenza attiva di esportazione dalla rete
• E
• Il SOC dell'accumulo della batteria è inferiore al SOC massimo

quindi la batteria verrà caricata in base alla potenza in eccesso, finché non raggiungerà il SOC massimo.

Quando l'accumulo della batteria raggiunge il SOC massimo, la produzione fotovoltaica sarà limitata in modo da non superare il limite di potenza attiva esportata dalla rete.

Dopo la fine della giornata di produzione fotovoltaica, di nuovo 1. viene utilizzato il caso.

Nota: quando si sceglie la produzione massima come modalità preferita in Reduxi, le fasi potrebbero non essere caricate in modo uniforme, ovvero la potenza esportata varia a seconda della fase. Ciò accade quando è disponibile energia in eccesso in loco (edificio) e nell'inverter ibrido viene scelta la cosiddetta opzione "Vendi prima" per la modalità di funzionamento. Qui vorremmo sottolineare che questa modalità NON offre bilanciamento della potenza di fase.

3.2 Autoconsumo

L'autoconsumo è pensato per le situazioni in cui l'utente intende bilanciare esportazioni e importazioni in modo che la somma netta sia pari a zero. Il regolatore Reduxi monitora il consumo e la produzione netti della rete, calcolando la differenza tra essi e agendo di conseguenza.

Tuttavia, i limiti di potenza per l'esportazione e l'importazione dalla rete sono vincolati dalle impostazioni dei due parametri nelle schede di destra "Limiti di potenza attiva per esportazione/importazione dalla rete".

1. Il caso è quando non c'è abbastanza produzione FV:

• La produzione FV è 0
• O
• La produzione FV è inferiore al consumo dell'edificio
• E
• Il SOC dell'accumulo della batteria è superiore al SOC minimo

quindi l'accumulo della batteria verrà scaricato fino a raggiungere il valore zero sulla potenza attiva della rete. Il regolatore Reduxi scaricherà la batteria di accumulo per coprire il consumo dell'edificio.



2. Il caso è quando c'è sufficiente produzione FV:

• La produzione fotovoltaica copre la produzione edilizia
• E
• La produzione FV è superiore al limite di potenza attiva di esportazione dalla rete
• E
• Il SOC dell'accumulo della batteria è inferiore al SOC massimo

quindi la batteria verrà caricata in base alla potenza in eccesso finché non raggiungerà il SOC massimo.

Quando l'accumulo della batteria raggiunge il SOC massimo, la produzione fotovoltaica sarà limitata in modo da non superare il limite di potenza attiva esportata dalla rete.

Dopo la fine della giornata di produzione fotovoltaica, di nuovo 1. viene utilizzato il caso.



3.3 Consumo massimo

Il consumo massimo è pensato per le situazioni in cui l'utente decide di importare dalla rete quanta più energia possibile. Questa modalità viene solitamente utilizzata in combinazione con EVSE (Electric Vehicle Supply Equipment) e BSEE (Battery Storage Energy Equipment), consentendo all'utente di aumentare la potenza su richiesta.

Tuttavia, i limiti di potenza sia per l'esportazione che per l'importazione dalla rete sono vincolati dalle impostazioni nei due parametri nelle schede di destra "Limiti di potenza attiva di esportazione/importazione dalla rete".

1. Il caso è quando il consumo dell'edificio è inferiore al limite di potenza attiva importata dalla rete:

• Il consumo dell'edificio è inferiore al limite di potenza attiva importata dalla rete
• O
• Il SOC dell'accumulo della batteria è inferiore al SOC massimo
• O
• Il veicolo elettrico è collegato all'EVSE ma non si sta caricando

quindi l'accumulo della batteria e il veicolo elettrico inizieranno a caricarsi per raggiungere il limite di potenza attiva importata dalla rete, finché non verrà raggiunto il massimo SOC dell'accumulo della batteria o della batteria del veicolo elettrico.

2. Il caso è quando abbiamo una produzione FV:

• La produzione FV è superiore a 0
• O
• Il consumo dell'edificio è inferiore al limite di potenza attiva importata dalla rete
• O
• Il SOC dell'accumulo della batteria è inferiore al SOC massimo
• O
• Il veicolo elettrico è collegato all'EVSE ma non si sta caricando

quindi tutta l'energia prodotta dal fotovoltaico verrà prima utilizzata dall'EVSE o dall'accumulo di batterie. Una volta raggiunti entrambi i valori SOC massimi, l'energia verrà inviata alla rete, ma comunque non oltre il limite di potenza attiva Grid Export impostato. L'accumulo nella batteria non verrà scaricato finché il consumo dell'edificio non sarà maggiore della produzione fotovoltaica.



3.4 Rasatura del picco

Il peak shaving è pensato per le situazioni in cui l'utente decide di limitare la potenza attiva importata dalla rete quando viene raggiunto il limite. Il limite di potenza attiva di importazione dalla rete è importante, imposta tramite due parametri sulle schede di destra che definiscono "Limiti di potenza attiva di esportazione/importazione dalla rete"

Tuttavia, i limiti di potenza sia per l'esportazione che per l'importazione dalla rete sono vincolati dalle impostazioni nei due parametri sulle schede di destra "Limiti di potenza di esportazione/importazione dalla rete".

1. Caso Il consumo dell'edificio è inferiore alla potenza attiva importata dalla rete:

• La produzione FV è inferiore a 0 o uguale a 0
• O
• Il consumo dell'edificio è superiore al limite di potenza attiva importata dalla rete
• E
• EV in carica
• E
• L'accumulo della batteria è superiore al minimo SOC

Quindi l'accumulo della batteria inizierà a scaricarsi per coprire l'energia necessaria alla ricarica del veicolo elettrico, in modo da non superare il limite di potenza attiva importata dalla rete.

In assenza di accumulo nella batteria, la potenza del caricabatterie del veicolo elettrico verrà ridotta per non superare il limite di potenza attiva importata dalla rete.

La batteria si caricherà quando verrà raggiunto il limite di potenza attiva esportata dalla rete e ci sarà una produzione FV sufficiente.



4. Letture dal dispositivo

Questo punto è pensato per consentire all'utente di eseguire l'ultimo controllo per verificare se il dispositivo e la connessione funzionano correttamente. Le letture e le impostazioni vengono visualizzate in Dispositivo/"nome dispositivo"/Ultima misurazione, come mostrato nell'immagine sottostante.



Una volta aggiunto correttamente il dispositivo tramite il configuratore, è possibile monitorarlo e controllarlo tramite l'applicazione cloud Reduxi.
